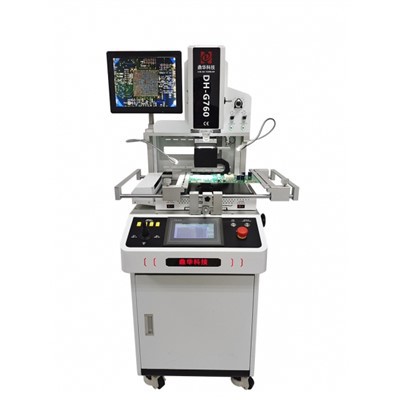

תחנת BGA Rework

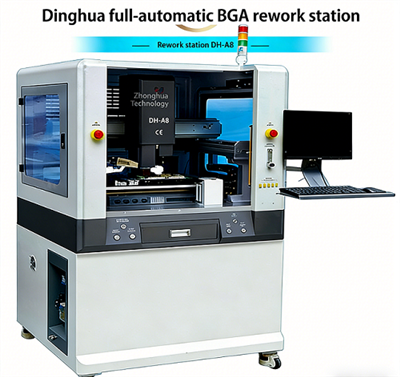

בקרת טמפרטורה של תחנת BGA Rework חשובה מאוד

תחנות העיבוד מחדש עם העיצובים הידידותיים ביותר למשתמש הן אלו שמגיעות מצוידות בתנורי חימום מדויקים בחלק העליון והתחתון. עם עיצוב זה, אתה יכול לשמור על הטמפרטורה עקבית לאורך שני הקצוות של ה-PCB. תחנות עיבוד אוויר חם ישתמשו בדרך כלל באוויר מחומם ממוקד בחלק העליון ובמחמם לוח לא ממוקד עבור החלק התחתון של אזור החימום. זרימת האוויר תתחמם גם מעל ה-BGA ומתחת ללוח. החלק התחתון של תא החימום יהיה מורכב ממחמם צלחות או מחמם אור אינפרא אדום. בדגמים מסוימים, הצלחת תצויד בחורים המאפשרים מעבר אוויר מחומם. אם השטח שאתה מתכוון לחמם קטן, ייתכן שיהיה עליך למקם את השטח ישירות מעל אחד החורים בצלחת שממנו פולט חום. ייתכן אפילו שיהיה צורך לסמן את המקום בו הונח ה-PCB. אם החור והנקודה אינם מיושרים כראוי, ההלחמה עלולה להתחמם לטמפרטורה לא נכונה. בנוסף, תחנות עיבוד חוזרות צריכות להיות מצוידות בתוכנה לקביעת טמפרטורות והתאמת הטמפרטורה עבור כל אחד מהתנורים לדרגות המדויקות הנחוצות לפרויקט הנדון. אם מתוכננת כהלכה, תחנת העבודה מחדש תכייל את הגדרת טמפרטורת התוכנה ואת טמפרטורת החום שיוצא מהזרבובית. הבעיה העיקרית היא שהאוויר התחתון אינו ממוקד, מה שמקשה להבטיח פיזור שווה של חום בין החלק העליון והתחתון של לוח נתון. ללא כל תכונה שתמקד את האוויר לאורך החלק התחתון של ה-PCB, ייתכן שיהיה עליך להתאים ידנית את הטמפרטורה לאורך החלק התחתון של תא החימום. המחממים התחתונים בדגמי תחנות עיבוד IR מתוכננים ללא מיקוד בצד התחתון לאוויר המחומם. חלק מתחנות עיבוד IR משתמשות באור חום המצויד במפזר שחור המקל על חימום המעגל באופן שווה מקצה לקצה. בשל חוסר היכולת של התוכנה לכייל עם החום על תת-החימום האינפרא אדום, יכולה להיות הבדל טמפרטורה עד 100 מעלות צלזיוס ביחידות מסוימות. בדגמים מסוימים, התוכנה אפילו לא תאפשר לך להגדיר את החום במעלות. במקום זאת, אתה רשאי להגדיר את החום רק באחוזים, מה שעלול להקשות עוד יותר על הגדרה נכונה של ההגדרות. ייתכן שיהיה עליך למקם צמדים תרמיים על המעגל המודפס ולבדוק את הטמפרטורות לעתים קרובות. כאשר אתה מוריד את התהליך לראשונה, חלק מהצ'יפס עלולים להיגמר מטוגנים.

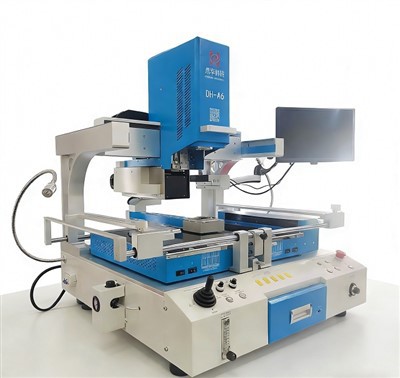

תכונות עיקריות שיש לקחת בחשבון בעת ​​רכישת תחנת BGA Rework

BGAs של אוויר חם מורחים אוויר עם משאבה. כתוצאה מכך, תחנות עיבוד אוויר חם מייצרות בדרך כלל מידה מסוימת של רעש. דגמים חדשים יותר מצוידים בדרך כלל במשאבות שקטות יותר, אם כי בעיית הסאונד היא עדיין גורם שאתה חייב לקבל אם אתה משתמש בסוג זה של תחנת עבודה מחדש. תחנות IR בדרך כלל לא מייצרות רעש כלל. אם אתה צריך להגביל את כמות הרעש שמגיע ממכונת העיבוד מחדש שלך, תחנת IR תהיה האפשרות הטובה יותר. רעש יכול להיות בעיה בהגדרות מסוימות, במיוחד אם יש כבר כמה מכונות רועשות שפועלות בבת אחת. תחנות עיבוד אוויר חם מצוידות בחרירים המקלים על המשתמשים למקד את זרימת האוויר באזורים שונים של מעגל מודפס. כאשר התהליך מנוהל על ידי קבוצה מיומנת של ידיים, לעתים קרובות ניתן להשלים את המשימה מוקדם יותר עם BGA אוויר חם מכיוון שיחידות כאלה מקלות על בידוד הפרטים העדינים יותר שקשה לחמם. עם קרן פוקוס IR, אתה לא צריך לקנות חרירי חום בגדלים שונים, שכן כל קרן יכולה להתמקד מחדש לפי פקודתך. עם זאת, לרוב ייקח יותר זמן להביא פרטים עדינים יותר לטמפרטורה הרצויה. לפעמים אלומת ה-IR לא יכולה לחמם את הפרטים הקלים יותר על מערך רשת כדורים. אזור בעייתי במיוחד עם קרני IR הם כתמי כסף על BGA, שלעתים קרובות זקוקים לסרט שחור כדי להביא אותם לטמפרטורה הדרושה. בנוסף, שיעור ההצלחה שלך עם מכונת עיבוד מחדש יהיה תלוי בשאלה אם היחידה מספיקה לכמות העיבודים החוזרים שאתה מקווה להשיג ביום נתון. תחנת העיבוד מחדש של BGA לעבודה בנפח גבוה תהיה בדרך כלל מזן האוויר המחומם. תחנת אוויר חם מקלה על חימום ההלחמה ולסיים את העבודה מוקדם יותר. למכונות אוויר חם יש יותר חלקים ואביזרים מכיוון שאתה צריך חרירים בגדלים שונים. זה יכול להפוך אותם למסובכים יותר לתיקון ותחזוקה. IR BGAs מורכבים מפחות חלקים מורכבים, מה שמאפשר תחזוקה ותיקונים פחות מסובכים. בצד החיסרון, יחידות אלה פועלות בטווח האיכות, מכיוון שחלק מהדגמים הנמוכים מצוידים בדרך כלל בחלקים ברמה נמוכה המציעים ביצועים נמוכים. כשמגיע הזמן לבצע קבוצה מורכבת יותר של משימות עם תחנת עיבוד חוזרת של IR ברמה נמוכה יותר, לרוב יידרשו כלים נוספים. עליך לשקול גם את התדירות שבה תחזוקה עשויה להיות נחוצה עבור היחידה המתאימה. אם תחנת עבודה חוזרת מורכבת ממספר רב של חלקים מסובכים, הסבירות להתקלה עלולה להיות איום אמיתי ויקר. אם מכונת העיבוד מחדש מורכבת ממינימום חלקים ובכל זאת מציעה תוצאות מצוינות, כנראה שמצאת את תחנת העיבוד המחודשת הטובה ביותר. תכונה חשובה נוספת בתחנת עיבוד מחדש היא מאוורר קירור אוטומטי. עם תכונה זו, המעגל המודפס וכל אחד מתנורי החימום במכונה יתקררו במידת הצורך. כאשר אתה עובד על PCB אחד אחרי השני, היחידה תתקרר אוטומטית לפי הצורך בין כל לוח. מאוורר קירור חיוני ליעילות הפרויקט ברוב תחנות העיבוד מחדש, אשר נוטות להתקרר באיטיות בין יישומים. מכונות BGA המשתמשות בפלטות מתכת קדומות עשויות להימשך זמן רב במיוחד להתקרר. הגודל והרגישות של הלוחות שלך יכולים גם להשפיע על איזה סוג של תחנת עיבוד מחדש היא הטובה ביותר עבור הפעולות שלך. מכונות מסוימות יכולות להחזיק לוחות עד 36 אינץ'. החלל בתוך המחמם צריך להכיל את המעגל מספיק טוב כדי להביא את כל ה-PCB ל-150 מעלות צלזיוס. זה אמור לעזור לקזז את כל השפעות העיוות האפשריות. גיל הלוחות שלך עשוי גם להשפיע על המכונה הטובה ביותר. במהלך שני העשורים האחרונים, הלחמה נטולת עופרת הפכה לסטנדרט החדש בייצור. כתוצאה מכך, עיבוד מחדש דורש טמפרטורות גבוהות יותר במעגלים מודפסים חדשים יותר. על PCBs ישנים יותר, נדרש פחות חום לעיבוד מחדש מכיוון שהלחמת עופרת בדיל נמסה בטמפרטורות נמוכות יותר. אם אתה עובד בעיקר עם PCBs חדשים יותר, ייתכן שתצטרך תחנה חזקה יותר שיכולה להשיג טמפרטורות גבוהות יותר.

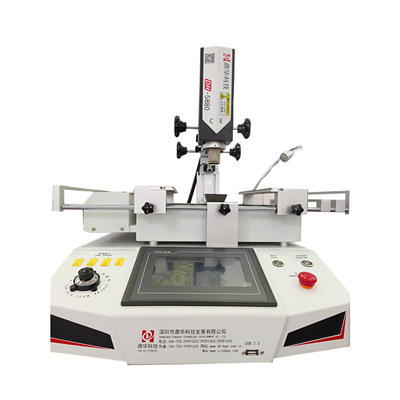

עקרון הפעולה של תחנת BGA Rework

אנשי מקצוע שעשו עבודה מחדש בתחנת BGA יודעים ש"התחממות" הוא התנאי המקדים לעיבוד חוזר מוצלח. עיבוד PCB בטמפרטורה גבוהה ({0}} מעלות ) במשך זמן רב יביא לבעיות פוטנציאליות רבות. נזק תרמי, כגון עיוות רפידה ועופרת, דה למינציה של המצע, כתמים לבנים או שלפוחיות ושינוי צבע. הנזק ה"בלתי נראה" ל-PCB שנגרם כתוצאה מטמפרטורה גבוהה הוא חמור אף יותר מהבעיות המפורטות לעיל. הסיבה ללחץ התרמי העצום היא שכאשר רכיבי PCB בטמפרטורת החדר יגיעו פתאום עם מלחם עם מקור חום של כ-370 מעלות, עם כלי הלחמה או ראש אוויר חם כדי לעצור את החימום המקומי, יהיה הפרש טמפרטורות של בערך 349 מעלות על המעגל ומרכיביו, וכתוצאה מכך תופעת "פופקורן". לכן, לא משנה אם מפעל ההרכבה של PCB משתמש בהלחמת גל, שלב אדים אינפרא אדום או הלחמת זרימה חוזרת של הסעה, כל שיטה דורשת בדרך כלל טיפול בחימום מוקדם או שימור חום, והטמפרטורה היא בדרך כלל 140-160 מעלות. לפני יישום הלחמת זרימה חוזרת, חימום מוקדם קצר טווח של ה-PCB יכול להתמודד עם בעיות רבות במהלך עיבוד חוזר. זה הצליח כבר כמה שנים בתהליך ההלחמה מחדש. לכן, היתרונות של הפסקת חימום מוקדם בשכיחות של רכיבי PCB הם רבים.
