כלים לתיקון לוח אם למחשב נייד



כלי תיקון לוח אם למחשב נייד אוטומטי

לתיקון לוחות אם, לא משנה אם אתה חנות תיקונים אישית או מפעל, אוטומט הוא

הכלי ההכרחי שלך לביטול הלחמה או הלחמה.

1.יישום של כלי תיקון לוח אם אוטומטי למחשב נייד

עבודה עם כל מיני לוחות אם או PCBA.

הלחמה, כדור חוזר, ביטול הלחמה של שבבים מסוגים שונים: BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP,

PBGA, CPGA, שבב LED.



2. תכונות המוצר שלכלי תיקון לוח אם למחשב נייד אוטומטי



3. מפרט שלכלי תיקון לוח אם למחשב נייד אוטומטי

4.פרטים שלכלי תיקון לוח אם למחשב נייד אוטומטי



5. למה לבחור שלנוכלי תיקון לוח אם למחשב נייד אוטומטי?



6.תעודה שלכלי תיקון לוח אם למחשב נייד אוטומטי

תעודות UL, E-MARK, CCC, FCC, CE ROHS. בינתיים, כדי לשפר ולשכלל את מערכת האיכות,

Dinghua עבר הסמכת ביקורת באתר ISO, GMP, FCCA, C-TPAT.



7. אריזה ומשלוח שלכלי תיקון לוח אם למחשב נייד אוטומטי





8.משלוח עבורכלי תיקון לוח אם למחשב נייד אוטומטי

DHL/TNT/FEDEX. אם אתה רוצה טווח משלוח אחר, אנא ספר לנו. אנחנו נתמוך בך.



9. תנאי תשלום

העברה בנקאית, ווסטרן יוניון, כרטיס אשראי.

אנא ספר לנו אם אתה זקוק לתמיכה אחרת.

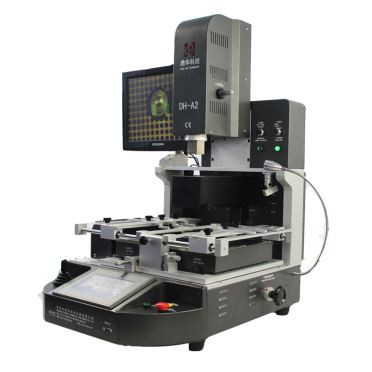

10. כיצד פועלים כלי תיקון לוח אם למחשב נייד DH-A2 אוטומטי?



11. ידע קשור

כיצד מיוצר לוח האם (לוח)?

מתחיל תהליך ייצור PCB על ידי אפוקסי זכוכית (GlassEpoxy) או "מצע" PCB העשוי מחומרים דומים. הצעד הראשון פנימה

הייצור הוא להדליק את החיווט בין החלקים, באמצעות העברה שלילית (חיסור)



שיטת ההעברה "מדפיסה" את המעגל המודפס של המעגל המודפס על מוליך המתכת.



החוכמה היא להניח שכבה דקה של נחושת על כל המשטח ולהסיר את העודפים. אם נעשה פאנל כפול, המצע

של ה-PCB יהיה מכוסה בנייר כסף משני הצדדים. ניתן להשתמש בלוח הרב-שכבתי כדי "ללחוץ" על השניים דו-צדדיים

לוחות עם דבקים מיוחדים.



לאחר מכן, אתה יכול לקדוח ולצלח את הרכיבים הנדרשים על ה-PCB. לאחר קידוח המכונה לפי דרישת הקידוח-

לצורך העניין, החור חייב להיות מצופה (מצופה באמצעות טכנולוגיית חור, Plated-Through-Hole).



טכנולוגיה, PTH). לאחר טיפול במתכת בתוך החור, ניתן לחבר את השכבות הפנימיות זו לזו.



לפני תחילת הציפוי, יש להסיר את הפסולת שבחור. הסיבה לכך היא שבאפוקסי השרף יהיה כימיקל כלשהו

משתנה לאחר החימום, והוא יכסה את שכבת ה-PCB הפנימית, ולכן יש להסיר אותו תחילה. גם ההסרה וגם הציפוי

יונים נעשים בתהליך הכימי. לאחר מכן, יש צורך לכסות את הלחמה התנגדות (דיו התנגדות הלחמה) על ה-wiri החיצוני ביותר

כך שהחיווט לא יגע בחלק הציפוי.



לאחר מכן, סימוני הרכיבים השונים מודפסים על המעגל כדי לציין את המיקום של כל חלק. זה לא יכול לכסות

כל חיווט או אצבעות זהב, אחרת זה עלול להפחית את יכולת ההלחמה או את היציבות של החיבור הנוכחי. בנוסף, אם

יש חיבור מתכת, חלק "אצבע הזהב" מצופה בדרך כלל בזהב, כך שחיבור זרם איכותי

n להיות מובטח כאשר מוכנס לתוך חריץ ההרחבה.



לבסוף, זה נבדק. בדוק את ה-PCB עבור קצרים או מעגלים פתוחים ובדוק אותו אופטית או אלקטרונית. סריקה אופטית רגילה

למצוא פגמים בכל שכבה, ובדיקה אלקטרונית נעשית בדרך כלל עם Flying-Probe כדי לבדוק את כל החיבורים. בדיקה אלקטרונית-

הם מדויקים יותר במציאת קצרים או מעגלים פתוחים, אך בדיקות אופטיות יכולות לזהות בקלות רבה יותר בעיות עם שגוי-

t פערים בין מוליכים.



לאחר השלמת מצע המעגלים, לוח אם מוגמר מצויד ברכיבים שונים על תת ה-PCB.

אסטרטגיה לפי הצורך. ראשית, מכונת ההצבה האוטומטית SMT משמשת ל"רתך" את שבב ה-IC ואת רכיב השבב, ו-

en חבר אותו ידנית. הכנס כמה מהמכונות שלא יכולות לעשות את העבודה, ותקן את רכיבי הפלאגין האלה על ה-PCB

בתהליך הלחמת גל/זרימה חוזרת, אז מיוצר לוח אם.



בנוסף, אם הלוח מיועד לשמש כלוח אם במחשב, צריך להפוך אותו ללוחות שונים. חזיר ה-AT-

d type הוא אחד מסוגי הלוחות הבסיסיים ביותר, המאופיין במבנה פשוט ובמחיר נמוך. הגודל הסטנדרטי שלו הוא 33.2 ס"מX30.48

ס"מ. יש להשתמש בלוח AT יחד עם ספק הכוח של מארז AT והוא בוטל. לוח ה-ATX הוא כמו א

לוח AT גדול. זה מקל על מאוורר מארז ה-ATX לפזר את המעבד. רבות מהיציאות החיצוניות בלוח הן אינ-

משולבים בלוח האם, בניגוד להרבה יציאות COM בלוח AT. יציאת ההדפסה חייבת להסתמך על החיבור לפלט.

בנוסף, ל-ATX יש גם מיקרו



מקדם הצורה הקטן של ATX תומך בעד ארבעה חריצי הרחבה, מה שמפחית את הגודל ואת צריכת החשמל ואת העלות.
