ציוד לתיקון לוח אם SMD PCB

ציוד לתיקון לוח אם SMD PCB אוטומטי

1. יישום של ציוד לתיקון לוח אם אוטומטי SMD PCB

הלחמה, כדור חוזר, ביטול הלחמה של שבבים מסוגים שונים: BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP,

PBGA, CPGA, שבב LED.

	5300W
מחמם עליון	אוויר חם 1200W
מחמם תחתון	אוויר חם 1200W.אינפרא אדום 2700W
ספק כוח	AC220V±10% 50/60Hz
מֵמַד	L530*W670*H790 מ"מ
מיקום	תמיכת PCB עם חריץ V, ועם מתקן אוניברסלי חיצוני
בקרת טמפרטורה	צמד תרמי מסוג K, בקרת לולאה סגורה, חימום עצמאי
דיוק טמפרטורה	±2 מעלות
גודל PCB	מקסימום 450*490 מ"מ, מינימום 22*22 מ"מ
כוונון עדין של שולחן העבודה	±15 מ"מ קדימה/אחורה, ±15 מ"מ ימינה/שמאלה
BGAchip	80*80-1*1 מ"מ
מרווח שבבים מינימלי	0.15 מ"מ
חיישן טמפ'	1 (אופציונלי)
משקל נטו	70 ק"ג

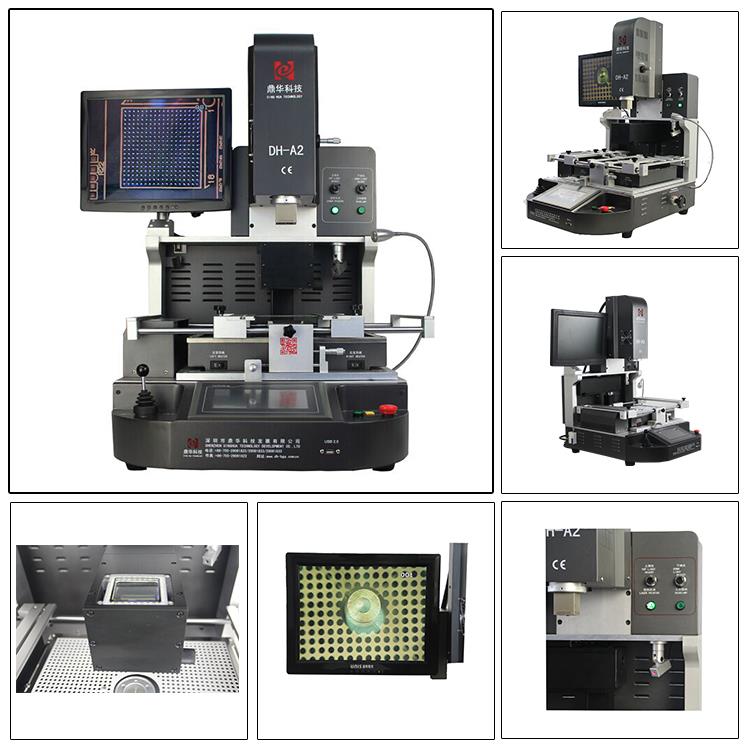

4. מבנים של מצלמת CCD אינפרא אדום אוטומטי SMD PCB לוח אם

תיקון ציוד

2. למה זרימת אוויר חם אוטומטי SMD PCB ציוד לתיקון לוח אם הוא הבחירה הטובה ביותר שלך?

3. תעודת יישור אופטי ציוד לתיקון לוח אם SMD PCB אוטומטי

תעודות UL, E-MARK, CCC, FCC, CE ROHS. בינתיים, כדי לשפר ולשכלל את מערכת האיכות,

Dinghua עבר הסמכת ביקורת באתר ISO, GMP, FCCA, C-TPAT.

4. אריזה וספחים



5.משלוח עבורSplit Vision אוטומטי SMD PCB ציוד לתיקון לוח אם

DHL/TNT/FEDEX. אם אתה רוצה תנאי משלוח אחרים, אנא ספר לנו. אנחנו נתמוך בך.

6. צור איתנו קשר לציוד לתיקון לוח אם אוטומטי SMD PCB

Email: john@dh-kc.com

MOB/WhatsApp/Wechat: +8615768114827

לחץ על הקישור כדי להוסיף את הוואטסאפ שלי:

https://api.whatsapp.com/send?phone=8615768114827

7. ידע קשור בציוד לתיקון לוחות אם אוטומטי SMD PCB

כשלים ופתרונות טלפוניים בסיסיים:

סעיף 1: ניתוח כשלים באתחול

1, זרם אתחול קטן (בערך 5-15mA)- הסיבה העיקרית היא שה-CPU לא מתפקד.

• מעגל השעון לא תקין (13M ו-32.768K) ​​- בדוק מתח, AFC ותדר.
• גביש השעון פגום - החלף את הגביש.
• גביש השעון מייצר אות, אך הוא לא מגיע למעבד – בדוק את החיבור בין פלט הקריסטל למעבד.
• ספק הכוח של גביש השעון אינו תקין - בדוק את ספק הכוח או את מעגל אספקת הכוח של הקריסטל.
• מתח האיפוס אינו תקין - ייתכן שמעגל האיפוס אינו פועל כהלכה (בדוק את מעגל אספקת החשמל או צינור איפוס נפרד).
• ספק הכוח של המעבד פגום - בדרך כלל נגרמת מכך ש-IC המתח לא מוציא מתח VCC או שמעגל אספקת החשמל אינו פועל.
• המעבד עצמו פגום - החלף את המעבד.

2, זרם ההפעלה הוא בסביבות 30-60mA- המעגל הלוגי אינו תקין.

• מעגל הגופנים לא פועל.
• בעיות באספקת חשמל.
• בעיות איפוס (איפוס הפעלה או כשל במעגל).
• בעיות בבחירת שבבים.
• קווי הנתונים או קווי הכתובת אינם תקינים.
• נזק לפונט (אחסון פנימי או נזק לספריית הפונטים).
• נזק למעבד (שבר פנימי במעבד או כשל בבקר, המוביל לזרם מת של 80-150mA במעבדים מסדרת MOBLINK).
• תוכנית הגופנים פגומה.

3, זרם אתחול גבוה (200-600mA)- נגרמת על ידי דליפת עומס של ספק הכוח המובילה לזרם התנעה מופרז.

• כדי לתקן תקלות כאלה, יש צורך להבין את המעגל ואת רכיבי לוח האם ומצב אספקת החשמל. קבלים גדולים נמצאים בדרך כלל בקרבת רכיבים אלה, והמסופים החיוביים של קבלים אלה מחוברים לאספקת החשמל. בדוק את ההתנגדות ההפוכה של המעגל כדי לקבוע אם יש דליפה של ספק כוח.

4, זרם גדול כאשר הוא מופעל- הכוונה היא לקצר חשמל בין החיבורים החיובי והשלילי של לוח האם, הנגרם בדרך כלל על ידי נזק לרכיבים המופעלים על ידי סוללה כגון מעגל מגבר הכוח, מעגל אספקת החשמל, צינור אספקת החשמל, מעגל הטעינה או רכיבים קטנים המחוברים ל הקרקע של קו החשמל.

סעיף 2: לא ניתן לכבות

אם הטלפון יכול להידלק ולתפקד כרגיל אך לא ניתן לכבות אותו, הבעיה היא בדרך כלל במעגל הכיבוי:

• נזק לרכיבים במעגל הכיבוי.
• נזק למעבד.
• מעגל הכיבוי של לוח האם מנותק (ספק כוח למעבד או מעגל הכיבוי מופרע).
• נזק IC כוח.

סעיף 3: הפעלה אוטומטית

אתחול אוטומטי יכול להתרחש בשתי דרכים: אתחול ברמה גבוהה ואתחול ברמה נמוכה.

• מגף ברמה גבוהה: קצה אחד של קו האתחול ברמה גבוהה נאלץ למצב גבוה. התקלה נגרמת בדרך כלל על ידי IC הכוח, מעגל האתחול או מעגל תקע הזנב.
• מגף ברמה נמוכה: קו האתחול נמשך למצב נמוך, הנגרמת לעתים קרובות על ידי תקלות במעגל האתחול, מעגל החשמל או מעגל התקע האחורי (מכיוון שטלפונים מסוימים כוללים מעגל אתחול של תקע זנב). שימו לב לווריסטור במעגל האתחול.

כשל בהפעלה אוטומטית של ערכת השבבים של Agere: טלפונים של ערכת השבבים של Agere עשויים להפגין תקלת אזעקת תזמון. אות RTC_ALARM מחובר למתח ה-VRTC דרך נגד מעל 300K. אם המתח לא תקין, אות ה-RTC_ALARM הולך ונמוך, ומעגל השעון של 32.768KHz מפסיק לפעול. זה גורם לכפתור להיכשל מכיוון שמעגל הסריקה של המקלדת משתמש בשעון השינה של 32.768KHz. החלפת סוללת הגיבוי פותרת את הבעיה.

סעיף 4: כיבוי אוטומטי

אם הטלפון נדלק כרגיל אך נכבה אוטומטית:

• הטלפון אינו שומר על האות, מה שמוביל לחוסר יציבות באספקת החשמל ולכיבוי עקב חוסר היכולת לשמור על מתח מוצא יציב.
