תחנת עיבוד מחדש של מצלמה אופטית Bga

תחנת עיבוד מחדש של מצלמה אופטית BGA

תחנת עיבוד מחדש DH-A4D מתקדמת, משמשת לטלפונים, MacBook, PCB שולט במכונית ו-PCB אינטליגנטי של AI וכו'.

עם נקודת לייזר אנכית, מזין שבבים חכם, CCD אופטי אוטומטי מלא וכו'. הוא שימש את החברה בקבוצה

חברות בינלאומיות בחו"ל, כמו פוקסקון, גוגל, וולוו וכו'.

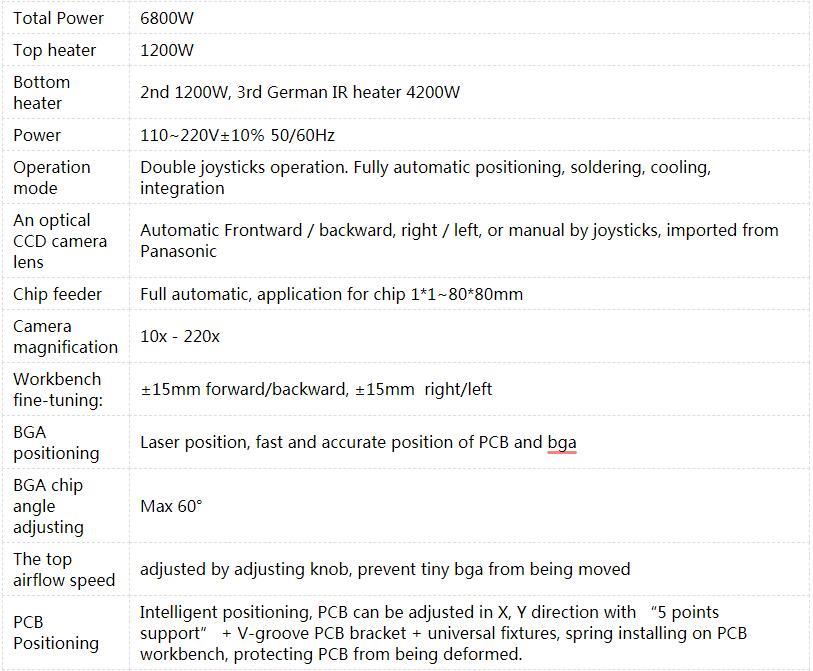

פרמטר המוצר של תחנת העיבוד מחדש של המצלמה האופטית BGA

כמה תכונות של תחנת העיבוד מחדש של המצלמה האופטית BGA

ראש חימום היברידי יעיל במיוחד 6800W

חימום תחתון IR בשטח גדול ב-3 אזורי חימום (4200 W)

פיפטת ואקום משולבת להסרה והנחת רכיבים

מיקום מדויק ביותר עם חיישן כוח משולב

עוזר חזותי משופר

מיקום רכיבים בעזרת מחשב

בקרת תהליך ותיעוד ניתן לשמור במכונה או לייצא באמצעות USB 2.0

מתאים לשימוש במפעל, במעבדה של האוניברסיטה ואחרים.

פרטי המוצר של תחנת העיבוד מחדש של המצלמה האופטית BGA

מסך צג, 15 אינץ', HD 1080P, ניתן להגדיל או להקטין אותו פי 10~220, משמש להדמיית נקודות של PCB והדמיית שבב.

אורות מחוונים ל-3 אזורי חימום עצמאיים, כאשר הם מתחממים, האורות יהבהבו ללא הרף, עד

הטמפרטורות שהגיעו אליהן נקבעו.

מזין שבבים חכם ועדשת CCD אופטית אוטומטית מלאה, המזין יכול להיות זמין עבור 1*1~80*80 מ"מ, עדשת CCD אופטית המיובאת מ

Panasonic, באיכות גבוהה ועמידה, גם מזין וגם CCD אופטי יכולים לעבוד יחד קדימה, אחורה, שמאלה או ימינה.

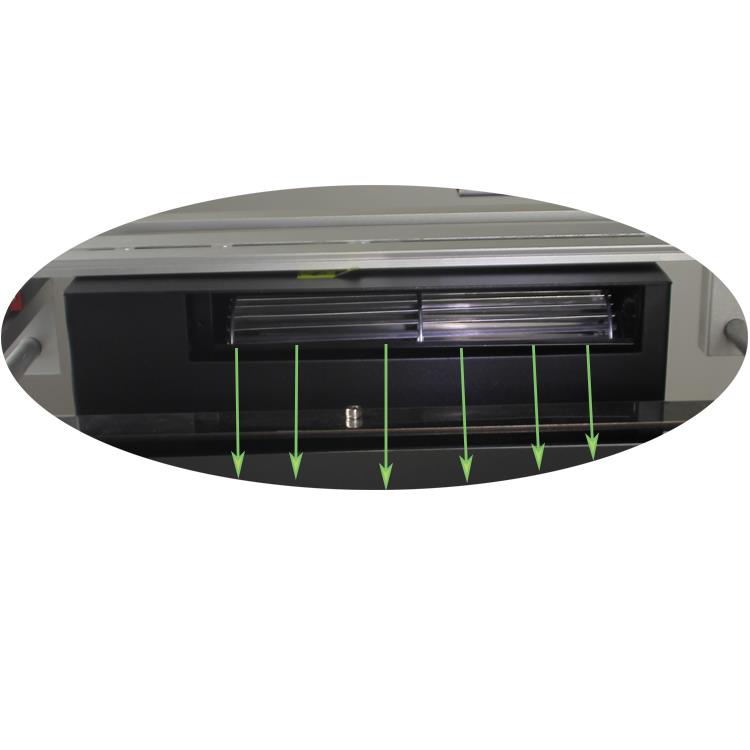

מאוורר קירור ל-PCB מקורר לאחר הלחמה או הלחמה, על מנת לוודא שהוא יכול לרדת לטמפרטורה רגילה בהקדם האפשרי.

אם לחצן החירום נלחץ כלפי מטה, או עבודה עליו, הוא יפעל אוטומטית לקירור.

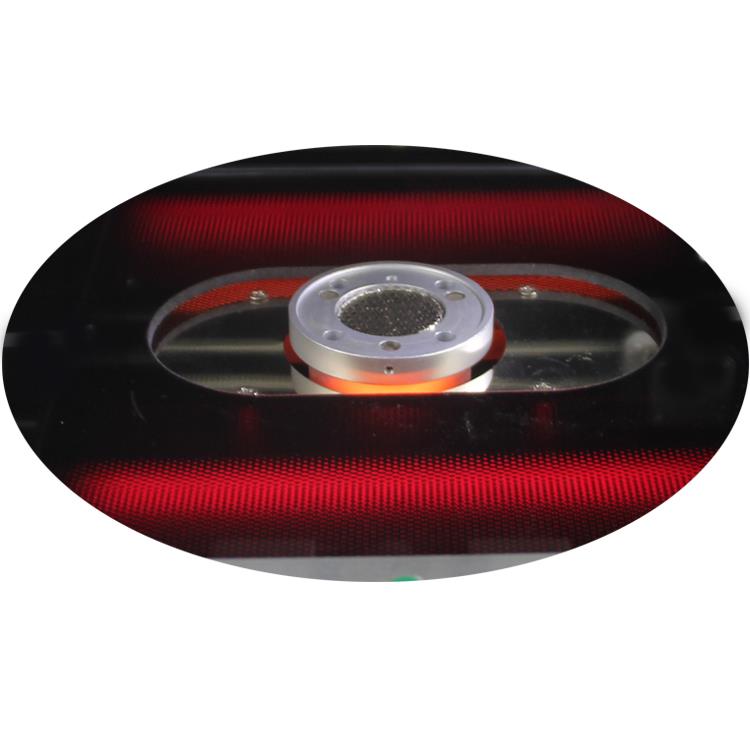

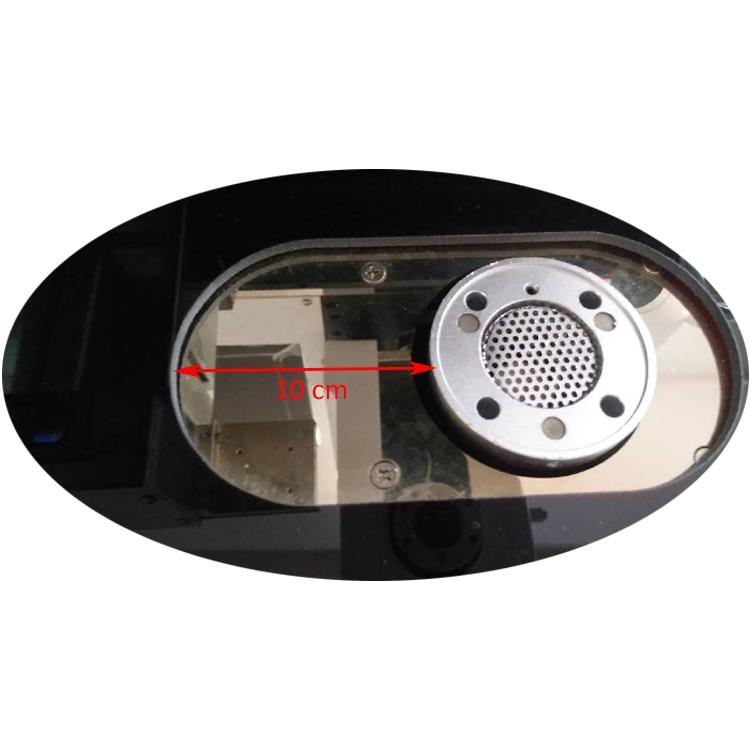

אזור חימום מוקדם IR נייד, עדיף לחימום מוקדם של PCB ושבבים מדויקים, ניתן להזיז את כל אזור ה- IR ימינה או שמאלה 10 ס"מ.

צינורות חימום סיבי פחמן מכוסים במגן זכוכית, קל להיספג אור כהה על ידי PCB או שבב, ומגן הזכוכית

יכול לחסום רכיבים קטנים או אבק מלצנח פנימה, כך לוודא שהחלק הפנימי של המכונה נקי וללא 4 חתיכות של

צינורות, שניים מהם ניתנים לכיבוי אם אין צורך.

הלקוחות היקרים שלנו שמשתמשים במכונות שלנו

לקוחות אלו כאמור משתמשים בתחנת העיבוד מחדש של BAG, מכונת נעילה אוטומטית של בורג או תחנת הלחמה אוטומטית,

למרות שאפל וגוגל רוכשות את המכונות שלנו ביצרן החוזה שלה.

יש לנו כ-100 פטנטים והוא מוגדל, רק לקידום מוצרים חדשים לעמידה בדרישות המשתנות של הלקוחות

בתחומים שונים.

משלוח המוצרים, השירות והאריזה של תחנת עיבוד מחדש של מצלמה אופטית זו BGA

1. לפני מסירה, מכונה תהיה בדיקת רטט לפחות 24 שעות כמו רכב שרץ בדרך, רק כדי לבדוק אם המכונה תהיה בעיה כלשהי, לאחר מכן, המכונה תעבוד במשך 24 שעות כדי לראות אם זה נורמלי.

2. מכונה תיארז בקופסת דיקט עם קצף בתוכה ובאמצעות סורגים מעץ לקיבוע, ספר ידני ותקליטור הוראה יוכנס לקופסה.

3. 3 שנות אחריות לתנורי חימום (הם החומרים המתכלים היחידים במכונה), שנה אחת לכל המכונה (שנתיים למפיץ), ותמיכה לכל החיים במתן טכני למכונה.

השאלות הנפוצות עבור תחנת עיבוד מחדש של מצלמה אופטית BGA

1. ש: האם אני יכול לעצב (לשנות) משהו קטן במכונה?

ת: בדרך כלל, זה בסדר אם המכונה הזו היא בית המלאכה שלנו, אבל אם קיבלת את המכונה, אתה לא יכול לנסות לשנות את המבנה שלה ללא אישור.

2. ש: מהם השלבים של תיקון BGA?

ת: ראשית, הסר את הרכיבים; לאחר מכן, הסר את שארית ההלחמה. לאחר שהסרתם את כל ההלחמה העודפת וה-BGA בוצע מחדש, סוף סוף, הלחמה.

3. ש: האם הראש העליון של המכונה ייפול במהירות ואז ישבור את השבב וה-PCB?

ת: כדי להגן על ה-PCB והשבב מפני ריסוק, קיים מכשיר מובנה לבדיקת לחץ בראש ההרכבה. ברגע שמכשיר בדיקת הלחץ מזהה לחץ כלשהו, ​​הראש העליון של המכונה ייעצר אוטומטית.

4. ש: ואקום מובנה בראש ההרכבה קולט שבב BGA באופן אוטומטי לאחר השלמת הסרת ההלחמה.

ת: במהלך תהליך החימום, הטמפרטורה גבוהה מאוד. לאחר סיום תהליך החימום, האם אני צריך לבחור שבב על PCB?

ידע לגבי תחנת עיבוד מחדש של מצלמה אופטית BGA

תחנות עיבוד חוזר של אוויר חם לעומת IR: הבדלים בסיסיים

ההבדל העיקרי בין תחנות עיבוד אוויר חם ו-IR הוא השיטה שבה הן מחממות רכיב PCB. כפי שמרמז השמות שלהם, תחנות אוויר חם משתמשות באוויר מחומם ואילו תחנות IR משתמשות בקרני אינפרא אדום. בתחנת אוויר חם, סדרה של חרירים בגדלים שונים מנחה את זרימת האוויר ומבטיחה פיזור חום אחיד. מערכות IR, לעומת זאת, יכולות להשתמש בתנור חימום קרמי קבוע, בתנורי חימום מסוג IR או בקרן ממוקדת. המכונות בעלות נמוכה יותר משתמשות בתנור חימום מסוג קרמי כדי להקרין את החום. זה לא IR נכון, אבל זה מה שהיצרנים מפרסמים את זה. מכונות במחיר בינוני משתמשות באור IR ועשויות להשתמש ברפפות כדי לשלוט באזור המחומם. גם תנורי החימום הקרמיים וגם ה-IR עם רפפות לא תמיד עושים עבודה טובה במיקוד האזור המחומם. ייתכן שיהיה צורך למגן חלקים המקיפים את ה-BGA כדי להגן עליהם מפני נזקי חום. עם הקרן האמיתית ממוקדת IR, אתה יכול בקלות להתאים את האלומה מאזור קטן לאזור גדול. החלקים המקיפים את ה-BGA אינם מושפעים ולקרן יש מיקוד מדויק מאוד לאזור שתבחר לחמם. יתרון אחד של סוג זה של IR הוא שאתה לא צריך לרכוש חרירי חום שונים כפי שאתה עושה עם מכונות אוויר חם. החיסרון הוא שנורות IR וקרן IR עשויים שלא לחמם חלקים קלים יותר או בצבע כסף מסוימים. ייתכן שיהיה עליך למרוח סרט שחור מיוחד כדי לגרום לחלקים להתחמם.
