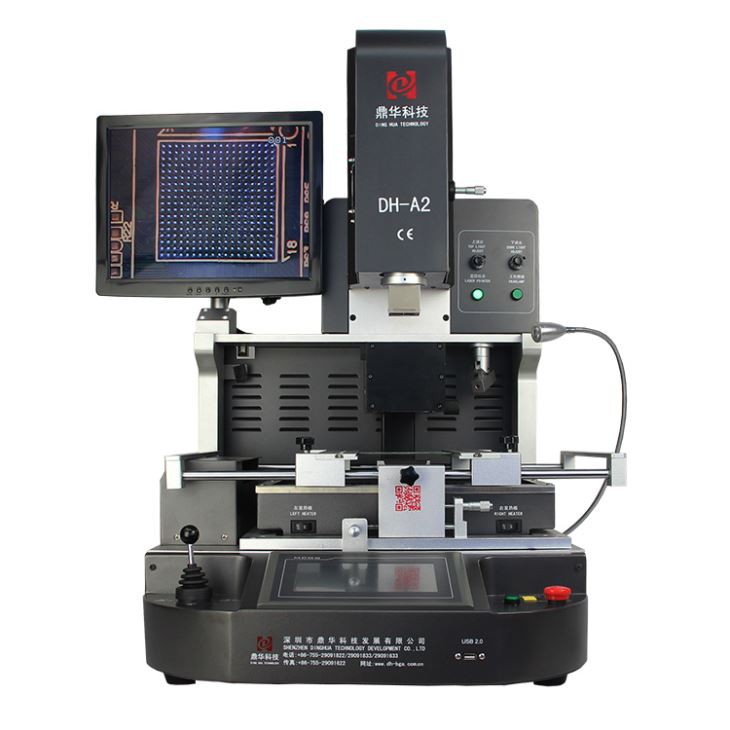

תחנת עיבוד מחדש של BGA גשר אופטי צפון
1. תחנת עיבוד מחדש BGA אוטומטית DH-A2 עם מסך מגע ומערכת יישור אופטית.
2. שיעור הצלחה גבוה של תיקון.3-אחריות לשנה למערכת חימום.1-שנה אחריות לכל תחנת עיבוד מחדש של BGA
3. גודל PCB מתאים: מקסימום 450*490, מינימום 22*22 מ"מ; גודל שבב: 80*80-1*1 מ"מ
4. בקרת PLC.
תיאור
תחנת עיבוד מחדש של BGA גשר אופטי צפון
1.יישום של תחנת עיבוד מחדש של גשר אופטי צפון BGA
מתאים ל-PCB של מוצרים אלקטרוניים שונים.
לוח אם של מחשב, טלפון חכם (אייפון, Huawei, סמסונג), מחשב נייד, לוח לוגי של MacBook, מצלמה דיגיטלית, מזגן, טלוויזיה וציוד אלקטרוני אחר מתעשיית הרפואה, תעשיית התקשורת, תעשיית הרכב וכו'.
מתאים לסוגים שונים של שבבים: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, שבב LED.
2. תכונות מוצר של תחנת עיבוד מחדש של גשר אופטי צפון BGA
• הלחמה אוטומטית, הרכבה והלחמה.
•שיעור הצלחה גבוה של תיקון שבב ו-PCB.
•המכונה לא תפגע ברכיבים שמסביב סביב שבב היעד ב-PCB עקב בקרת טמפרטורה קפדנית.
• מערכת יישור אופטי מדויקת
עדשת מצלמת CCD של Panasonic מגדילה ביעילות את דיוק היישור ואת שיעור ההצלחה של התיקון. התמונה מוצגת על מסך הצג.
• שלושה גופי חימום בשליטה עצמאית. הוא משתמש בבקרת צמד תרמי מסוג k בלולאה סגורה ומערכת פיצוי טמפרטורה אוטומטית PID, יחד עם PLC ומודול טמפרטורה כדי לאפשר סטיית טמפרטורה מדויקת עד ±2 מעלות צלזיוס.
3. מפרט של תחנת עיבוד מחדש BGA אופטית אופטית צפון גשר
| כּוֹחַ | 5300w |
| מחמם עליון | אוויר חם 1200w |
| מחמם תחתון | אוויר חם 1200W. אינפרא אדום 2700w |
| ספק כוח | AC220V±10% 50/60Hz |
| מֵמַד | L530*W670*H790 מ"מ |
| מיקום | תמיכת PCB עם חריץ V, ועם מתקן אוניברסלי חיצוני |
| בקרת טמפרטורה | צמד תרמי Ktype, בקרת לולאה סגורה, חימום עצמאי |
| דיוק טמפרטורה | ±2 מעלות |
| גודל PCB | מקסימום 450*490 מ"מ, מינימום 22*22 מ"מ |
| כוונון עדין של שולחן העבודה | ±15 מ"מ קדימה/אחורה, ±15 מ"מ ימינה/שמאלה |
| שבב BGA | 80*80-1*1 מ"מ |
| מרווח שבבים מינימלי | 0.15 מ"מ |
| חיישן טמפ' | 1 (אופציונלי) |
| משקל נטו | 70 ק"ג |

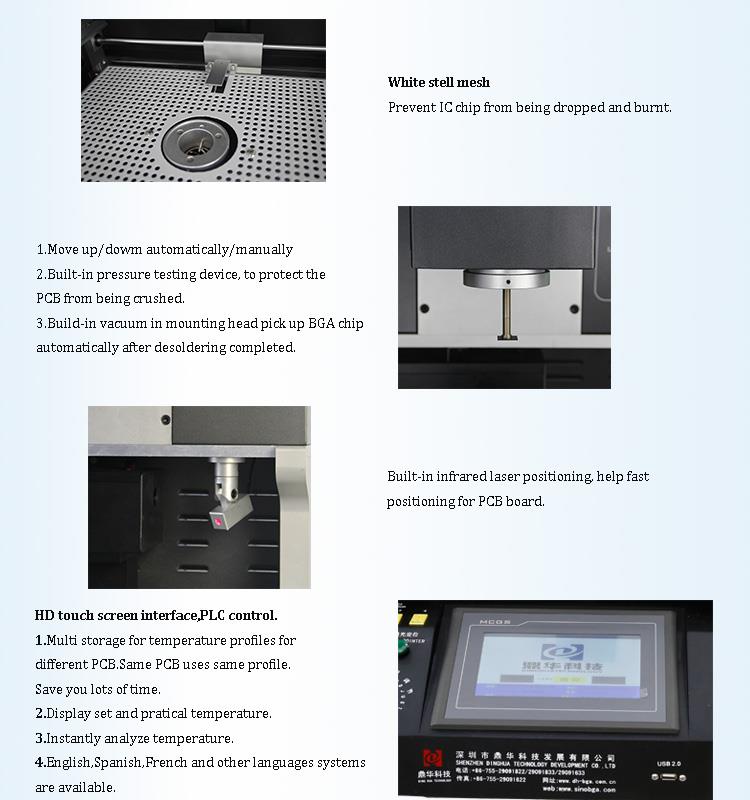

4.פרטים של תחנת עיבוד מחדש של גשר אופטי צפוני BGA
1. מצלמת CCD (מערכת יישור אופטי מדויקת);
תצוגה דיגיטלית 2.HD;
3. מיקרומטר (להתאים את זווית השבב);
4.3 תנורי חימום עצמאיים (אוויר חם ואינפרא אדום);
5. מיקום לייזר;
6. ממשק מסך מגע HD, בקרת PLC;
7. פנס ראש לד;
8. בקרת ג'ויסטיק.

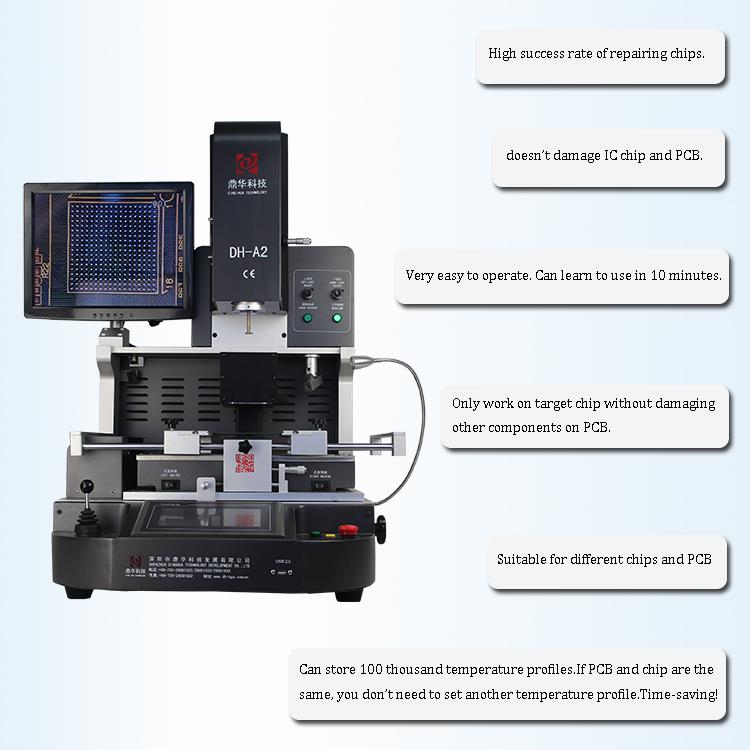

5.למה לבחור בתחנת עיבוד מחדש של הגשר האופטי הצפוני BGA?
6.תעודה של תחנת עיבוד מחדש של גשר אופטי צפוני BGA
כדי להציע מוצרים איכותיים, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD הייתה הראשונה שעברה תעודות UL, E-MARK, CCC, FCC, CE ROHS. בינתיים, כדי לשפר ולשכלל את מערכת האיכות, Dinghua עבר הסמכת ביקורת באתר ISO, GMP, FCCA, C-TPAT.
7. אריזה ומשלוח של תחנת עיבוד מחדש של גשר אופטי צפון BGA
8. שאלות נפוצות
• מהן הפונקציות של מסך המגע בתחנת העיבוד מחדש של הגשר הצפוני האופטי שלך BGA?
ת: 1. מסך מגע, מחשב חכם הוא המוח של המכונה. מערכת PLC, ממשק אדם-מכונה עם מסך מגע
לתפעול קל ועיבוד דיוק גבוה.
2. נהל את פרופילי הטמפרטורה: הגדרה, אחסון, יישום, ניתוח וניפוי באגים. עד 16-פלח
בקרת טמפרטורה,100,000 מקבצת אחסון עבור פרופילי טמפרטורת עיבוד מחדש של BGA שונים.
3. שלטו במכונה.
•מה תפקידו של מיקום לייזר?
ת: מיקום לייזר אינפרא אדום מובנה, עוזר למיקום מהיר עבור לוח PCB.
•האם החימום הוא אוויר חם או אינפרא אדום?
ישנם שלושה גופי חימום עצמאיים. פלטפורמת חימום מוקדם של אוויר חם + תחתית אוויר חם + אינפרא אדום. החלק העליון והתחתון
ניתן להזיז כלפי מעלה/מטה. זה יכול להפוך את החימום לממוקד ואחיד. הגדל ביעילות את קצב העיבוד החוזר.
