מכונת עיבוד SMD אופטית של אוויר חם
מכונת עיבוד מחדש אופטית smd באוויר חם 1. תצוגה מקדימה מהירה: אנו מספקים מכונת עיבוד חוזרת DH-A5 BGA עם ביצועים טובים יותר. הקדשנו את עצמנו לעיבוד מחדש של bga ומכונות אוטומטיות, המכסים את רוב הודו, אירופה והשוק האמריקאי. שותף לצוות בסין. 1....
תיאור
מכונת עיבוד smd אופטית באוויר חם
1. תצוגה מקדימה מהירה:
אנו מספקים מכונת עיבוד חוזרת של DH-A5 BGA עם ביצועים טובים יותר. הקדשנו את עצמנו ל-bga rework &
מכונות אוטומטיות, המכסה את רוב הודו, אירופה והשוק האמריקאי. אנחנו מצפים להפוך
שותף הצוות הארוך שלך בסין.
1. מִפרָט
מִפרָט | ||
1 | כוח מוחלט | 6800W |
2 | מחמם עליון | 1200W |
3 | מחמם תחתון | שני 1200W, דוד IR שלישי 4200W |
4 | כּוֹחַ | AC220V±10％50Hz |
5 | נהג | היה בשימוש דרייבר סרוו. איסוף אוטומטי לחלוטין, מיקום, הלחמה והלחמה, קירור. |
6 | מצב הפעלה | שני מצבים: ידני ואוטומטי, מסך מגע HD, אדם-מכונה אינטליגנטי, הגדרת מערכת דיגיטלית. |
7 | מזין שבבים | אוטומטי, עבור שבב 1*1~80*80 מ"מ |
8 | עדשת מצלמת CCD אופטית | אוטומטי קדימה / אחורה, ימינה / שמאלה |
9 | הגדלה של מצלמה | 10x - 220x |
10 | כוונון עדין של שולחן העבודה: | ±15 מ"מ קדימה/אחורה, ±15 מ"מ ימינה/שמאלה |
11 | מיקום BGA | מיקום לייזר, מיקום מהיר ומדויק של pcb ו-bga |
12 | מהירות אוויר עליונה | ניתן לכוונן על ידי כוונון כפתור, למנוע תנועה של BGA זעיר. |
13 | מיקום PCB | מיקום חכם, PCB ניתן לכוונון בכיוון X, Y עם "תמיכה ב-5 נקודות" + תושבת PCB עם חריץ V + מתקנים אוניברסליים. |
14 | בקרת טמפרטורה | חיישן K, לולאה קרובה, בקרת PLC, דרייבר סרוו |
15 | דיוק מיקום: | ±0.01 מ"מ |
16 | דיוק טמפ' | מעלה אחת ± |
17 | תְאוּרָה | 2 יחידות של אור, לא משנה שאתה מתבונן בשבב/PCB מכל נוף, אין צל |
18 | אחסון פרופיל טמפרטורה | יותר מ-50000 קבוצות |
19 | רישום פרופילי טמפרטורה | הקלטת פרופילים זמניים מלאים (טוב לניתוח) |
20 | גודל PCB | מקסימום 420×470 מ"מ מינימום 22×22 מ"מ |
21 | שבב BGA | 2x2 - 80x80 מ"מ |
22 | מרווח שבבים מינימלי | 0.15 מ"מ |
23 | חיישן מזג חיצוני | 5 יחידות |
24 | ממדים | 730x670x940 מ"מ |
25 | משקל נטו | 91 ק"ג |
2. תכונות המוצר והיתרונות של תחנת העיבוד מחדש DH-A5 BGA
תחנת עיבוד מחדש של DH-A5 BGA מאפיינים עיקריים:
1. בחירת פונקציה חזקה ומושלמת
2.עם שמונה גלי טמפרטורה בתוכנת זיכרון
3. יכול לבחור גל טמפרטורה נכון לפי בקשות הלחמה/ביטול הלחמה
4. חימום גל טמפרטורה אינטליגנטי
5. יכול להשיג הלחמה/ביטול הלחמה באופן אוטומטי
6. מנורה מתכווננת ולייזר
7. מתאים לביטול הלחמה של כל רכיבי זווית
8.PID בקרת טמפרטורה חכמה יכולה למנוע נזק ל-IC עקב התחממות מהירה או ללא הפרעה
9. מערכת היתוך חמה נחמדה ומשתמשת בטכנולוגיית ריתוך אינפרא אדום
10. חום קל לנקב ולהפיץ באופן שווה, יכול להתאים למגוון רכיבי מחשב, מחברת ופלייסטיישן BGA
11. ממשק תפעול אדם-מכונה ידידותי ותצוגת LCD מושלמת
12. עיצוב ארגונומי, פרקטי וקל לתפעול
13. אחריות: שנה
DH-A5 BGA Rework Station ביצועי תיקון אמיתיים:

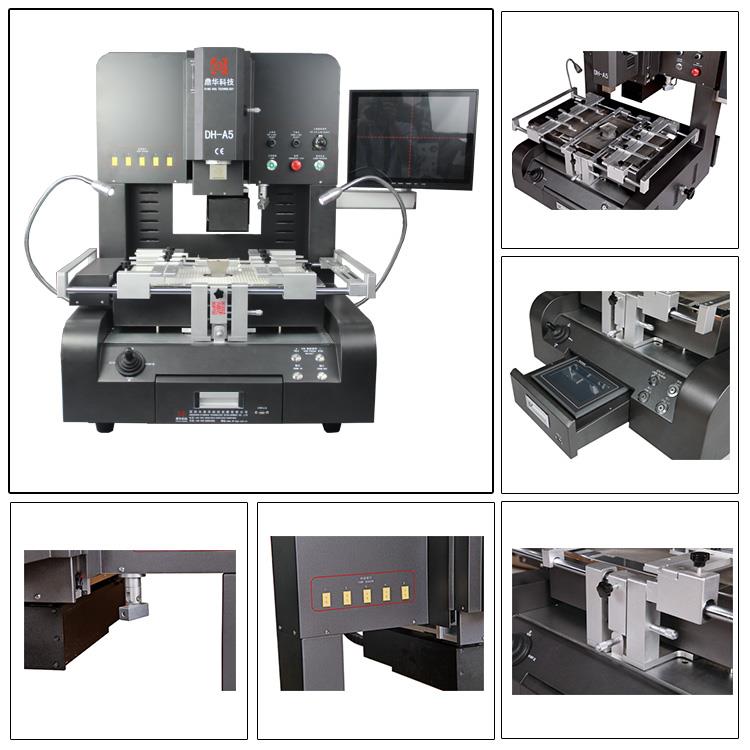

4. תמונות מפורטות של תחנת DH-A5 BGA REWORK
מזין שבבים
מזין שבבים אוטומטי מלא, מזין שבבים עבור 1*1~80*80 מ"מ זמין

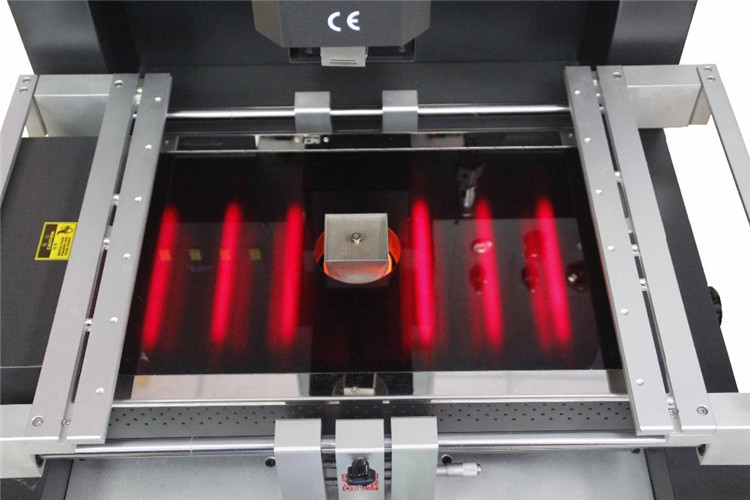

אזור חימום מוקדם IR
צינורות חימום סיבי פחמן, קל יותר להיספג אור כהה על ידי PCB/שבב, וזכוכית נגד טמפרטורה גבוהה
כיסוים יכול למנוע מכל רכיבים קטנים ואבק ליפול פנימה.

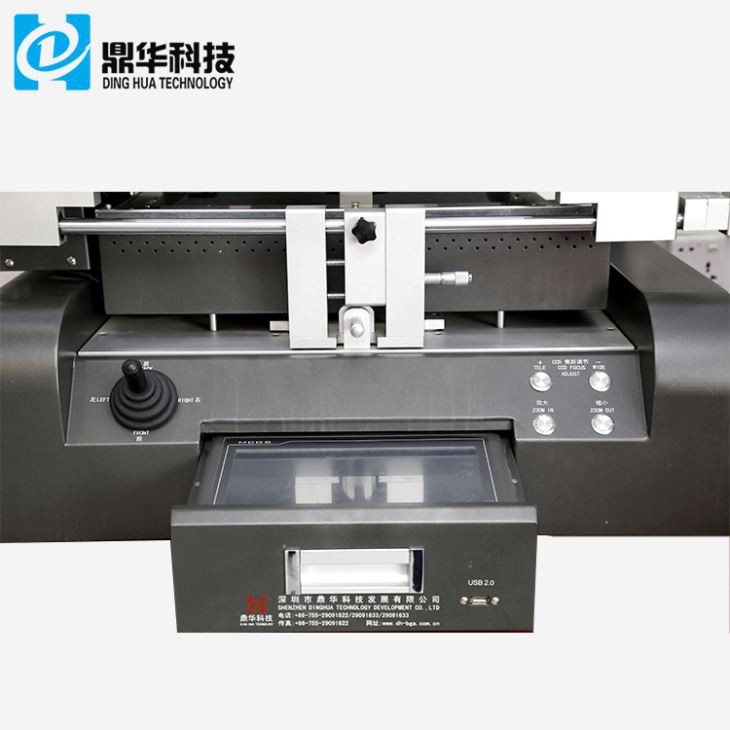

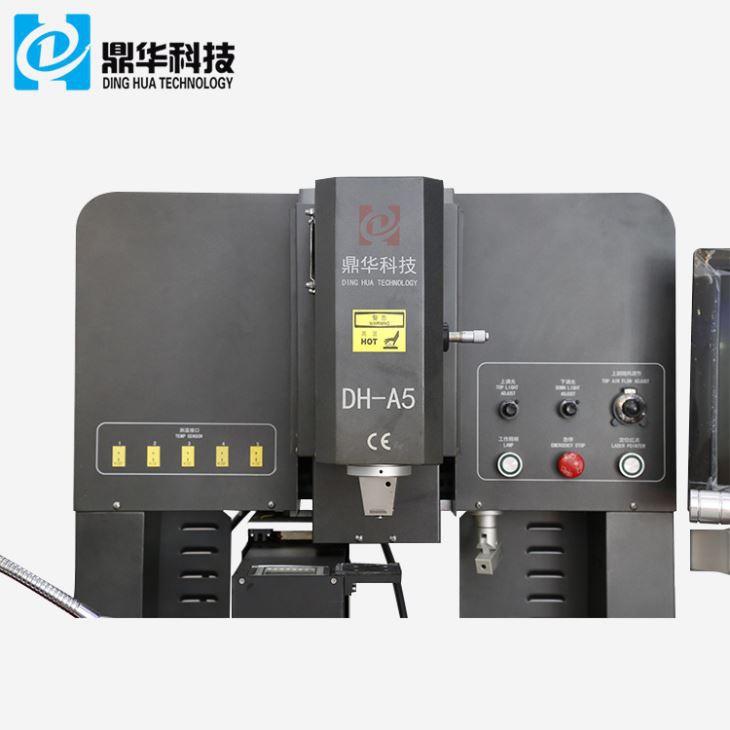

כפתורי פונקציה
1. כפתורי התאמת זרימת אוויר, ניתן לשדרג אותו לאוטומטי מלא (מתוכנת), במיוחד עבור קטנים
רכיבים מדויקים.
2. מתג אורות: 2 אורות יכולים לעזור לך לראות את ה-PCB או השבב מכל נוף וללא צל.
3. כפתור חירום, כפתורי התאמת אורות אופטיים ומיקום לייזר וכו'.
מסך צג
1980P, 15 אינץ', זום 10x~220x, הם יכולים לעזור לטכנאי לצפות טוב יותר בכל הנקודות בשבב וב-PCB.

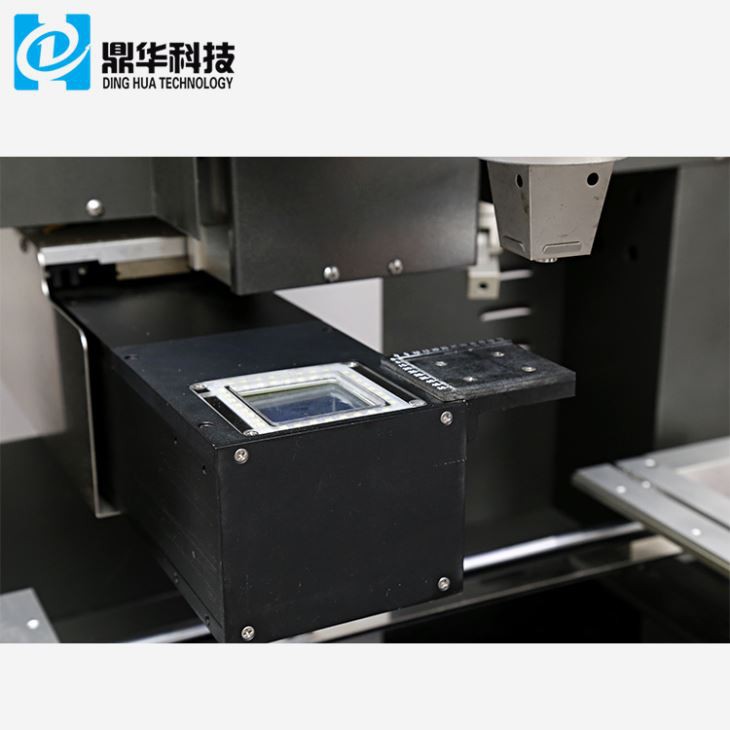

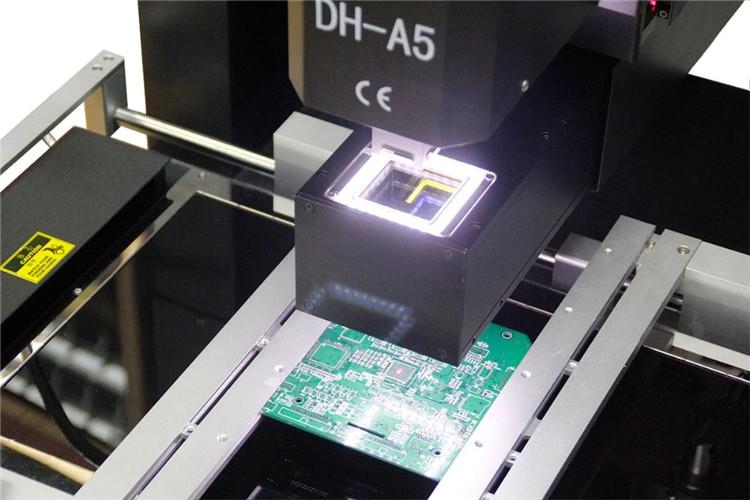

מצלמת CCD אופטית
מיובא מיפן, יש לו שני צדדים שיכולים ליצור נקודות של שבב ו-PCB שנצפו על מסך הצג, עם עד 5~10 מיליון פיקסלים.
6. אריזה ומשלוח ושירותים של תחנת DH-A5 BGA RWORK STATION

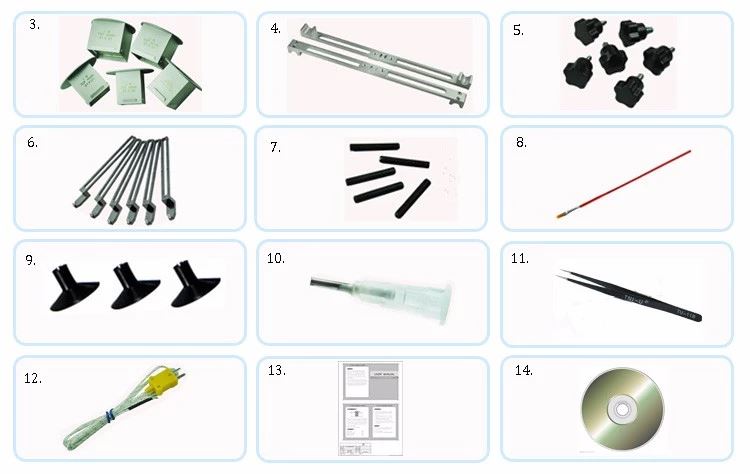

רשימת דברים לארוז
1, DH-380 תחנת עיבוד מחדש של BGA (מסך מגע) 1 סט
2, תצוגה 1 סט
3, משטח פראייר ואקום 3 חלקים
4, מפרט DH-380 (ידני) עותק אחד
5, פיית אוויר חם 5 חלקים (31*31/38*38/41*41/34*34/55*55)
6, קליפ אבנורמיות 6 חלקים
7, ידית פריחה 6 חלקים
8, בורג תומך 6 חלקים
9, חיישן טמפרטורה חיצוני 1 חתיכה
פרטי משלוח
על ידי DHL, TNT, FEDEX, משלוח אווירי, משלוח ימי ותחבורה יבשתית וכו' לוקח 3 ~ 30 ימים להגיע ליעד לפי דרכי משלוח שונות.
7. היתרונות של תחנת עיבוד מחדש של Dinghua BGA:
מדוע לבחור בנו
אנחנו היצרן המקצועי של תחנת עיבוד מחדש של BGA. והיו בתיק זה יותר מ-13 שנים.
עוסק בעיצוב, פיתוח, ייצור ומכירה.
2. המכונה שלנו היא הטובה ביותר באיכות עם מחיר נמוך. פופולריים בחנות התיקונים ובתי הספר להדרכה בכל רחבי העולם.
ברוך הבא להיות הסוכן שלנו.
3. משלוח מהיר: FedEx, DHL, UPS, TNT ו-EMS. דגמים רבים במלאי כל הזמן.
4. תשלום: ווסטרן יוניון, PayPal, T/T.
5.OEM ו-ODM יתקבל בברכה.
6. כל המכונה תהיה מצוידת במדריך למשתמש ותקליטור.
