3 אזורי חימום מכונת עיבוד אוויר חם
ה-DH-5830 היא מכונה מקצועית לעיבוד אוויר חם עם 3 אזורי חימום, שנבנתה להלחמה והלחמה של שבבי BGA בנפח-גבוהה בטלפונים ניידים, מחשבים ניידים ולוחות אם אלקטרוניים. בתור מכונת עיבוד אוויר חם של 3 אזורי חימום, ה-DH-5830 מחממת-5830 בהדרגה את הרכיבים המקיפים{1} את הלוח ומגן מראש{1} בכל עבודה. פיות מגנטיות מסגסוגת טיטניום, 50,000 פרופילים מאוחסנים, איסוף ואקום מובנה, ואחריות לשנה לכל המכונה. הספק כולל 5500W. טווח שבבים: 2×2 מ"מ עד 80×80 מ"מ.
תיאור
סקירת מוצרים
עיבוד מחדש של BGA היא אחת המשימות התובעניות ביותר מבחינה טכנית בתיקון וייצור אלקטרוניקה. מרווח הטעות הוא כמעט אפס - יותר מדי חום ואתה מרים רפידות, מעט מדי והמפרק אף פעם לא זורם כמו שצריך.
הDH-5830הוא מקצועןתחנת הלחמה BGAבנה מסך מגע HD, המספק דיוק של טמפרטורת-לולאה סגורה של ±2 מעלות על פני שלושה אזורי חימום נשלטים באופן עצמאי. כמטרה-בנויהתחנת עיבוד PCB, הוא מיועד לבתי מלאכה וקווי ייצור שאינם יכולים להרשות לעצמם חוסר עקביות. בין אם אתה מפעיל מחסן לתיקון טלפונים ניידים, מרכז שירות למחשב נייד או קו מחקר ופיתוח מפעל, ה-DH-5830 נותן לך את בקרת התהליך והחזרה שעבודת BGA דורשת בפועל.
למי מיועדת המכונה הזו
ה-DH-5830 מתאים ל:
חנויות לתיקון טלפונים ניידים ומחשבים ניידיםטיפול ב-החלפת שבבי BGA בנפח גבוה - CPU, GPU, NAND, eMMC, Wi- מודולי Fi
מתקני ייצור אלקטרוניקה ומחקר ופיתוחשצריכים פרופילי הלחמה נרשמים שניתנים לחזרה לצורך אימות תהליך
שירותי תיקון אלקטרוניקה בחוזהעבודה על פני מספר סוגי לוחות וחבילות שבבים
מוסדות הדרכה טכניתשזקוקים לפלטפורמת עיבוד מחדש אמינה, בטוחה וקלה-ל-תפעול
הוא מטפל בשבבי BGA מ2×2 מ"מ עד 80×80 מ"מומקבל PCB החל מ22×22 מ"מ עד 410×370 מ"מ- מכסה את הרוב המכריע של הלוחות שנמצאים במוצרי אלקטרוניקה, ציוד טלקום ובקרים תעשייתיים.
תכונות מפתח
מסך מגע HD

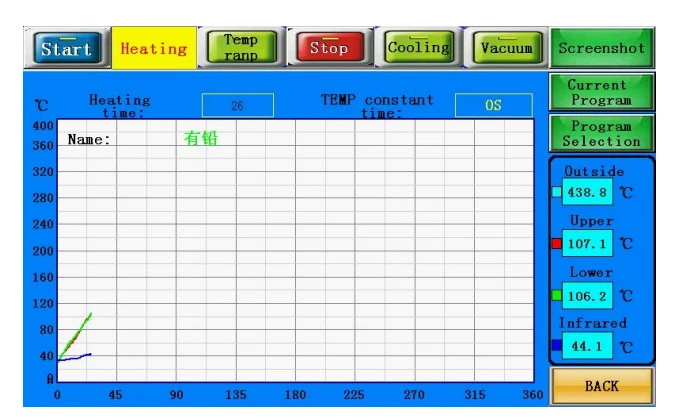

ה-DH-5830 עם ממשק מסך מגע HD מלא. זהו ממשק מכונה אנושי-תקין שבו אתה יכול להגדיר, להמחיש ולהתאים את כל פרופיל הזרימה מחדש שלך על המסך בזמן אמת.
המערכת מאחסנת עד50,000 קבוצות עקומת טמפרטורה, שלכל אחד מהם ניתן לתת שם, למספר, לשנות ולהיזכר בכל עת. עבור חנויות המטפלות בעשרות דגמי לוחות שונים, זה לבדו מבטל מקור משמעותי של חוסר עקביות בתהליך. אתה בונה את הפרופיל פעם אחת, מאחסן אותו ומושך אותו למעלה בכל פעם שהלוח הזה נכנסתחנת עיבוד PCBנבנה עבור סביבות ייצור, סוג כזה של יעילות זרימת עבודה מורכבת לאורך אלפי מחזורי תיקון.
בקרת טמפרטורה מדויקת - ±2 מעלות דיוק
בקרת טמפרטורה היא הליבה של כל תחנת עבודה מחדש, וה-DH-5830 לוקח את זה ברצינות. המערכת משתמשתבקרת לולאה סגורה-סוג K-בשילוב עם אלגוריתם PID אוטומטי לפיצוי טמפרטורה, שומר על דיוק בטווח של ±2 מעלות לאורך כל מחזור הזרימה החוזרת. רמת הדיוק הזו היא מה שמפריד בין עצםתחנת הלחמה BGAמאקדח אוויר חם בסיסי.
שלושה אזורי חימום עצמאיים
בְּתוֹר3 אזורי חימום מכונת עיבוד אוויר חם, ה-DH-5830 מביא את הלוח כולו לטמפרטורת טבילה תרמית יציבה מלמטה לפני שהמחמם העליון יופעל אי פעם - ומגן על הרכיבים הסובבים, מפחית את הלחץ התרמי על הלוח ומייצר איכות מפרקים עקבית הרבה יותר מאשר אלטרנטיבות של אזור יחיד או דו-אזורי. ניתן להגדיר את הטמפרטורה, קצב ההשתלה, זמן השהייה והתנהגות הקירור של כל אזור באופן עצמאי דרך מסך המגע.
מערכת מיקום PCB גמישה
ה-DH-5830 משתמש ב-anמערכת מיקום חכמהשילוב של תושבת PCB עם חריץ V-, פלטפורמת תמיכה של חמש- נקודות ומתקן אוניברסלי. התמיכה ניתנת לכיוונון הן בכיווני X והן ב-Y, והמתקן האוניברסלי תוכנן במיוחד כדי להגן על רכיבים רכובים בקצה- שבירים שמהדקים סטנדרטיים יפגעו בהם. גם גובה המחמם התחתון ניתן לכוונון, תוך שמירה על מרחק הזרבובית האופטימלי-ל-PCB ללא קשר לעובי הלוח.
חרירים מגנטיים מסגסוגת טיטניום - 360 מעלות סיבוב
החרירים מסתובבים בחופשיות 360 מעלות סביב ראש המחמם העליון, שנע לכל ארבעת הכיוונים (שמאל/ימין וקדמי/אחורי), מה שמעניק למפעיל גמישות מיקום מלאה ללא צורך במיקום הלוח מחדש. גדלי חרירים מותאמים אישית זמינים על פי בקשה עבור טביעות רגל של שבבים לא-סטנדרטיים.
מערכת איסוף ואקום- והתראה קולית
ה-DH-5830 כולל מובנהעט שאיבה ואקוםלטיפול בשבבי BGA בצורה נקייה לאחר הזרמה חוזרת מבלי לגעת בהם בפינצטה שעלולה להזיק לרשת הכדור או לחבילת השבבים.
A מערכת התראה קוליתמופעל 5-10 שניות לפני סיום מחזור החימום, מה שנותן למפעיל זמן להיות מוכן להרים את השבב בדיוק ברגע הנכון. בסדנת תיקונים עמוסה, הדבר מפחית באופן משמעותי את מספר השבבים המונפים מאוחר מדי או מוקדם מדי -, שניהם מייצרים כשלים בעיבוד מחדש ורכיבים מבוזבזים.
מפרט טכני
|
פָּרִיט
|
פָּרָמֶטֶר
|
|
ספק כוח
|
AC220V±10％ 50Hz
|
|
כוח מדורג
|
5500W
|
|
טופ כוח
|
1200w
|
|
כוח תחתון
|
1200w
|
|
כוח אינפרא אדום
|
3000w
|
|
כפתור זרימת אוויר- העליון
|
להתאמת זרימת אוויר חמה- עליונה (במיוחד, שבבים קטנים/גדולים מאוד)
|
|
מצב פעולה
|
מסך מגע HD, הגדרת מערכת דיגיטלית
|
|
אחסון פרופילי טמפרטורה
|
50000 קבוצות
|
|
בקרת טמפרטורה
|
חיישן K + לולאה סגורה
|
|
תנועת מחמם עליון
|
ימינה/שמאלה, קדימה/אחורה, סובב בחופשיות
|
|
דיוק טמפ'
|
±2 מעלות
|
|
מיקום
|
מיקום אינטליגנטי, ניתן לכוונן את ה-PCB בכיוון X, Y עם "תמיכה ב-5 נקודות" + V-תושבת PCB groov + מתקנים אוניברסליים.
|
|
גודל PCB
|
מקסימום 410×370 מ"מ מינימום 22×22 מ"מ
|
|
שבב BGA
|
2x2 - 80x80 מ"מ
|
|
מרווח שבבים מינימלי
|
0.15 מ"מ
|
|
חיישן מזג חיצוני
|
1 יחידה
|
|
מידות
|
570*610*570 מ"מ
|
|
משקל נטו
|
35 ק"ג
|
חבילות שבבים ואחריות תואמות
ה-DH-5830 מטפל במגוון רחב של חבילות -שטח והרכבה על פני השטח הנפוצים בציוד אלקטרוניקה וטלקום לצרכן:
BGA, PGA, POP, BQFP, QFN, SOT-223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, שבבי LED
Dinghua Technology מציעה אחריות לשנה לכל המכונה (לא כולל חומרים מתכלים). זה משקף ביטחון אמיתי באיכות הבנייה של מכונה זו.
תַקצִיר
ה-DH-5830 הוא מהונדס היטבתחנת הלחמה BGAותחנת עיבוד PCBנבנה עבור כל מי שעושה עבודת BGA רצינית. השילוב של בקרת טמפרטורה-תעשייתית, חימום עצמאי של שלושה-אזורים, אחסון של 50,000 פרופילים, חרירי טיטניום וממשק מסך מגע מתאים מעמיד אותו הרבה מעל תחנות האוויר החם הבסיסיות שגודשות את הקצה הנמוך של השוק. יחד עם זאת, מצב התפעול הידני והממשק האינטואיטיבי שלו הופכים אותו לנגיש לטכנאים מיומנים מבלי להזדקק למהנדס תכנות מסור כדי להגדיר אותו.
אם העבודה שלך דורשת תוצאות הלחמת BGA עקביות, מתועדות וניתנות לחזרה - ה-DH-5830 בנוי בדיוק לזה.
לשאלות, דרישות זרבובית מותאמות אישית או תמיכה טכנית, אנא צור קשר עם Shenzhen Dinghua Technology Co., Ltd.
