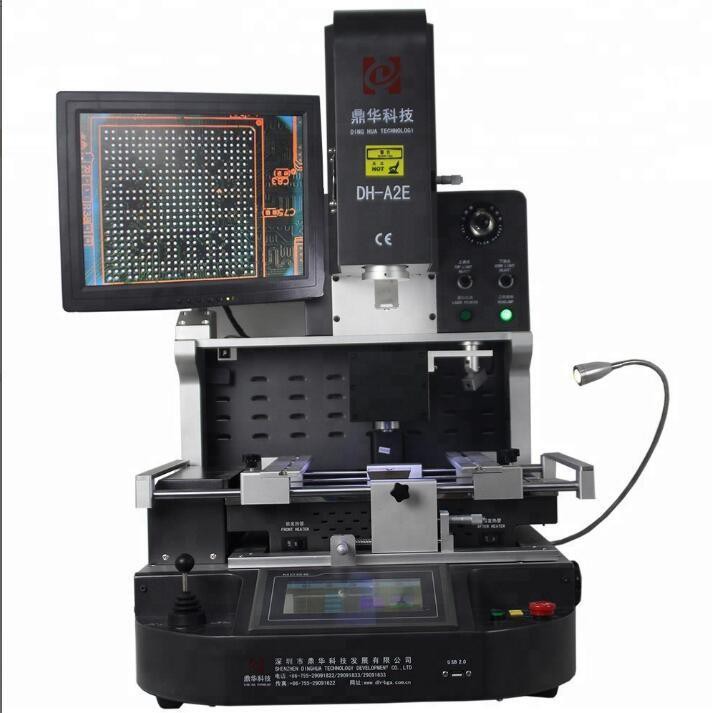

Hot Air BGA Re-work Station תיקון

                                                                                  Macbook Cpu כלי תיקון ערכות DH-A2E

תחנת עיבוד חוזרת של BGA באוויר חם היא ציוד המשמש לתיקון רכיבי מערך רשת (BGA) בהדפסה

לוחות מעגלים (PCB). התחנה מורכבת מגוף חימום המשתמש באוויר חם כדי להמיס את ההלחמה הקיימת על ה

רכיב BGA, מה שמקל על הסרה מה-PCB. ניתן להשתמש גם בתחנת העיבוד מחדש של BGA באוויר חם

רכיב BGA חדש על גבי ה-PCB על ידי הזרמת ההלחמה מחדש באמצעות גוף החימום.

מפרטים:

1	כוח מוחלט	5200w
2	3 גופי חימום עצמאיים	אוויר חם למעלה 1200w, אוויר חם תחתון 1200w, חימום מוקדם אינפרא אדום תחתון 2700w
3	מֶתַח	AC220V±10% 50/60Hz
4	חלקים חשמליים	מסך מגע 7 אינץ' + מודול בקרת טמפ' אינטליגנטית ברמת דיוק גבוהה + נהג מנוע צעד + PLC + תצוגת LCD + מערכת CCD אופטית ברזולוציה גבוהה + מיקום לייזר
5	בקרת טמפרטורה	K-Sensor בלולאה סגורה + PID פיצוי טמפ' אוטומטי + מודול טמפ', דיוק טמפ' בתוך ±2 מעלות.
6	מיקום PCB	חריץ V + מתקן אוניברסלי + מדף PCB נייד
7	גודל PCB ישים	מקסימום 370x410 מ"מ מינימום 22x22 מ"מ
8	גודל BGA ישים	2x2 מ"מ ~ 80x80 מ"מ
9	מידות	600x700x850 מ"מ (L*W*H)
10	משקל נטו	70 ק"ג



יישומים:

תהליך תיקון רכיב BGA באמצעות תחנת עיבוד מחדש של BGA באוויר חם כולל מספר שלבים. רֵאשִׁית,

ההלחמה הקיימת על רכיב BGA נמסה באמצעות אוויר חם, מה שמאפשר להסיר את הרכיב

ה-PCB. לאחר מכן מנקים את האזור סביב רכיב ה-BGA כדי להסיר את כל הלחמה או הפסולת שנותרו.

לאחר שהאזור נקי, מרכיב BGA חדש מונח על ה-PCB, וההלחמה מוזרמת מחדש באמצעות האוויר החם

תחנת עיבוד מחדש של BGA. הטמפרטורה וזרימת האוויר של גוף החימום מותאמות בקפידה כדי להבטיח שה

הלחמה נמסה באופן שווה ורכיב ה-BGA מחובר היטב ל-PCB.

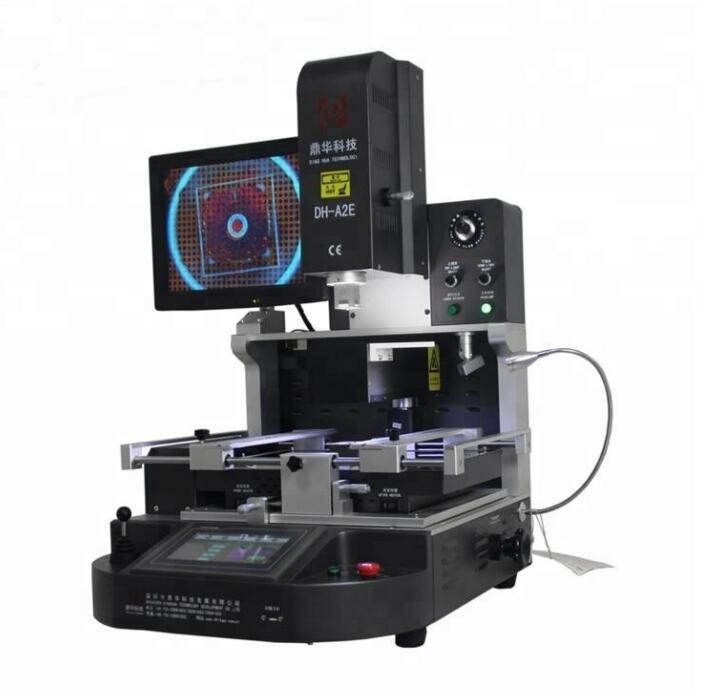

מערכת רובוט הלחמה אוטומטית לחלוטין DH-A2E

DH-A2E נשלט באמצעות מסך מגע ידידותי למשתמש. לוח המחוונים שלו בעיצוב ארגונומי כולל

בקרת ג'ויסטיק הן עבור זום המצלמה והן, כאשר המערכת במצב ידני, שליטה אנכית של המחמם העליון

וראש מיקום.

כוונון חוגה בקרה על רכיב ותאורת PCB כמו גם זרימת אוויר מהמחמם העליון, שליטה מדויקת של

מה שיכול למנוע תזוזה של שבבים קטנים במהלך זרימה חוזרת.

הפאנל של תחנת העיבוד מחדש כולל גם כניסת צמד תרמי מובנה מסוג K ויציאת USB ליצוא הלחמה

פרופילי טמפרטורה לכונן הבזק.

בסך הכל, תחנת העיבוד מחדש של BGA באוויר חם היא כלי רב ערך לתיקון מכשירים אלקטרוניים מורכבים ויכולה לסייע בהרחבה

תוחלת החיים של ציוד יקר על ידי מתן אפשרות להחליף רכיבים פגומים במקום להשליך את המכשיר כולו.

רשימת אריזה:

חומרים: מארז עץ חזק + סורגים מעץ + כותנות פנינה מוכחות עם סרט

ערכות כלים לתיקון מעבד Macbook 1 pc

עט מברשת 1 יחידה

מדריך הוראות 1 יחידה

וידאו CD 1 יחידה

3 יחידות חרירים עליונים

2 יחידות חרירי תחתון

6 יחידות מתקנים אוניברסליים

6 יחידות ברגים מהודקים

בורג תמיכה 4 יחידות

גודל פראייר: קוטר ב-2,4,8,10,11 מ"מ

מפתח משושה פנימי: M2/3/4

גודל: 81*76*85 ס"מ

משקל ברוטו: 115 ק"ג
