תיאור

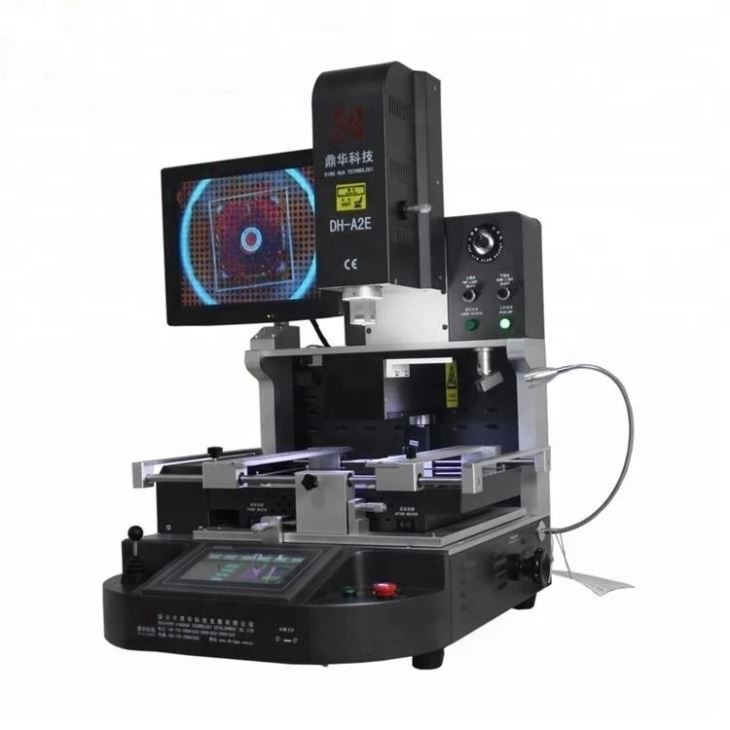

תיקון טלפונים סלולריים ציוד הלחמה BGA
הדגמת מבצע:
תיקון טלפונים סלולריים ציוד שולחן הלחמה BGA "מתייחס לרכיבי כלים ותחנות עבודה מיוחדות המשמשות להלחמה ועיבוד מחדש של BGA (מערך רשת כדור) בתיקוני טלפון סלולרי . BGA הוא סוג של אריזות משטח משמשות המשמשות למעגלים משולבים (ICS), הנמצאים בדרך כלל בסלולר .}
כדור BGA מפליג ופח
מפרט:
| 1 | כוח מוחלט | 5200w |
| 2 | 3 תנורי חימום עצמאיים | אוויר חם עליון 1200 ווא |
| 3 | מֶתַח | AC220V ± 10% 50/60Hz |
| 4 | חלקים חשמליים | 7 '' מסך מגע + דיוק גבוה מודול בקרת טמפ 'חכמה + מנהל התקן מנוע צעד + PLC + תצוגה LCD + מערכת CCD אופטית ברזולוציה גבוהה + מיקום לייזר |
| 5 | בקרת טמפרטורה | K-Sensor Loop-Loop + PID פיצוי טמפ אוטומטי + מודול טמפ, דיוק טמפ 'תוך ± 2 מעלות . |
| 6 | מיקום PCB | V-groove + מתקן אוניברסלי + מדף PCB הניתן לזזה |
| 7 | גודל PCB ישים | מקסימום 370x410 מ"מ דקות 22x22 מ"מ |
| 8 | גודל BGA ישים | 2x2mm ~ 80x80 מ"מ |
| 9 | מידות | 600x700x850mm (l*w*h) |
| 10 | משקל נטו | 70 ק"ג |
יישומים:
מְאַפיֵן:

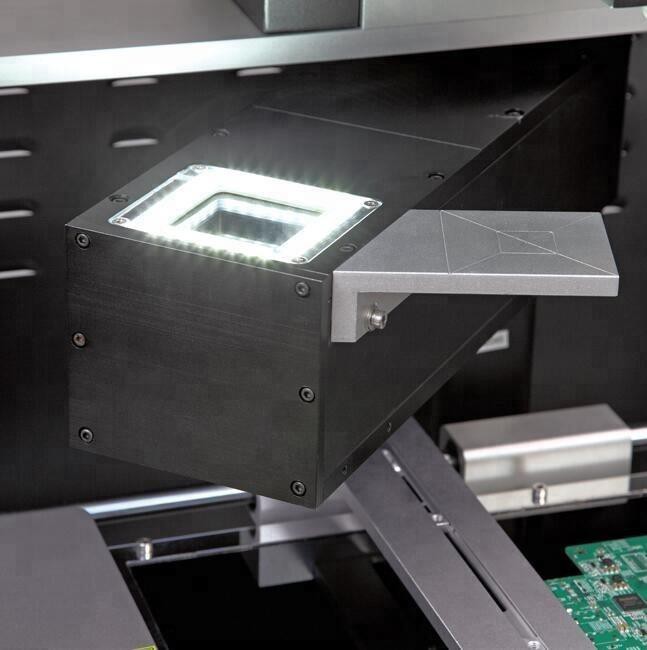

תיקון טלפונים סלולריים ציוד הלחמה BGAנועד לעבוד עם גדלים שונים של BGA, QFP ורכיבים אחרים . הוא כולל מערכת אופטית מתקדמת הנקראת "חזון מפוצל" ומערכת הלחמה מיקום מדויקת, ומאפשרת לך להחליף בקלות ובבטיחות כל רכיב {}} צג LCD מובנה מאפשר התאמה מדויקת של המיקום ההלכה על הלוח {}} {3}

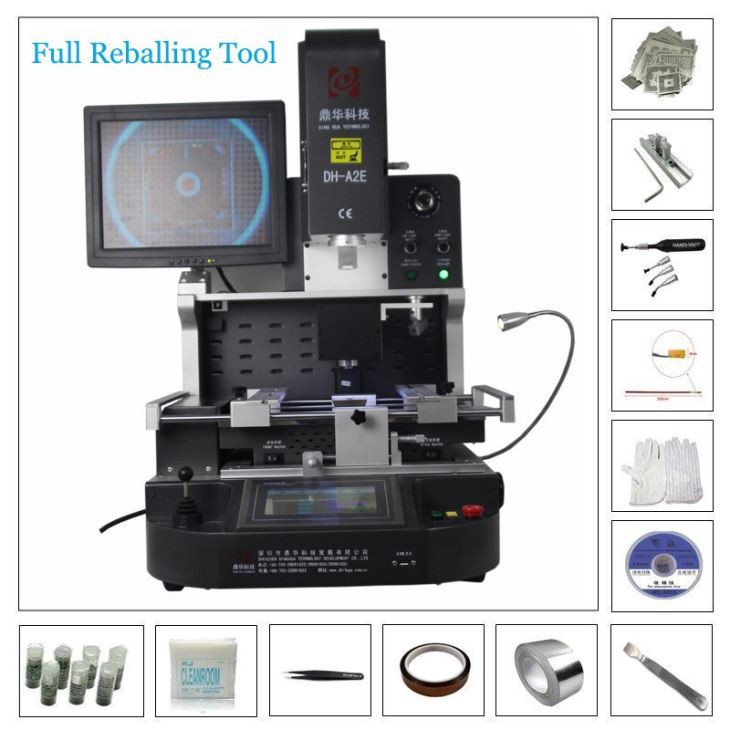

רשימת אריזה:
חומרים: מארז עץ חזק+חטיפי עץ+כותנה של פנינת הוכחה עם סרט
- תיקון טלפון סלולרי 1PC ציוד הלחמה BGA
- עט מברשת 1pc
- מדריך הוראות 1PC
- וידאו CD של 1 PC
- 3 יחידים חרירים עליונים
- חרירים תחתונים 2 יחידים
- 6 יחידות גופי אוניברסליים
- 6 יחידות ברגים מהודקים
- בורג תומך 4 יחידים
- גודל הפראייר: קוטרים ב -2,4,8,10,11 מ"מ
- ברזל משושה פנימי: M2/3/4
- מימד: 81*76*85 ס"מ
- משקל ברוטו: 115 ק"ג
מִפרָט:
|
כוח מוחלט |
5200W |
|
דוד עליון |
1200W |
|
דוד תחתון |
1200 וואט, 3 דוד IR 2700W |
|
מֶתַח |
AC220V/110V ± 10 ％ 50Hz |
|
מערכת האכלה |
מערכת האכלה אוטומטית לשבב |
|
מצב פעולה |
שני מצבים: ידני ואוטומטי, בחירה בחינם! מסך מגע HD, מכונה אנושית אינטליגנטית, הגדרת מערכת דיגיטלית . |
|
אחסון פרופיל טמפרטורה |
50, 000 קבוצות (מספר קבוצות לא מוגבל) |
|
עדשת מצלמת CCD אופטית |
מתיחות אוטומטיות ומתקפלות לבחירה ולהניח שבב BGA |
|
הגדלת מצלמה |
1.8 מיליון פיקסלים |
|
כוונון ספסל עבודה: |
± 15 מ"מ קדימה/אחורה, ± 15 מ"מ ימין/משמאל |
|
דיוק המיקום: |
± 0.015 מ"מ |
|
מיקום BGA |
מיקום לייזר, מיקום מהיר ומדויק של PCB ו- BGA |
|
מיקום PCB |
מיקום אינטליגנטי, PCB ניתן להתאים בכיוון X, Y עם "5 נקודות תמיכה" + סוגר PCB V-GROOV + גופי אוניברסליים . |
|
תְאוּרָה |
LED Taiwan LED אור עובד, כל זווית מתכווננת |
|
בקרת טמפרטורה |
חיישן K, לולאה סגורה, בקרת PLC |
|
דיוק זמני |
± 2 מעלות |
|
גודל PCB |
מקסימום 450 × 400 מ"מ דקה 22 × 22 מ"מ |
|
שבב BGA |
1x 1 - 80 x80 מ"מ |
|
מרווח שבבים מינימלי |
0.015 מ"מ |
|
חיישן מזג חיצוני |
1pc |
|
מידות |
L740 × W630 × H710 מ"מ |
|
משקל נטו |
70 ק"ג |
