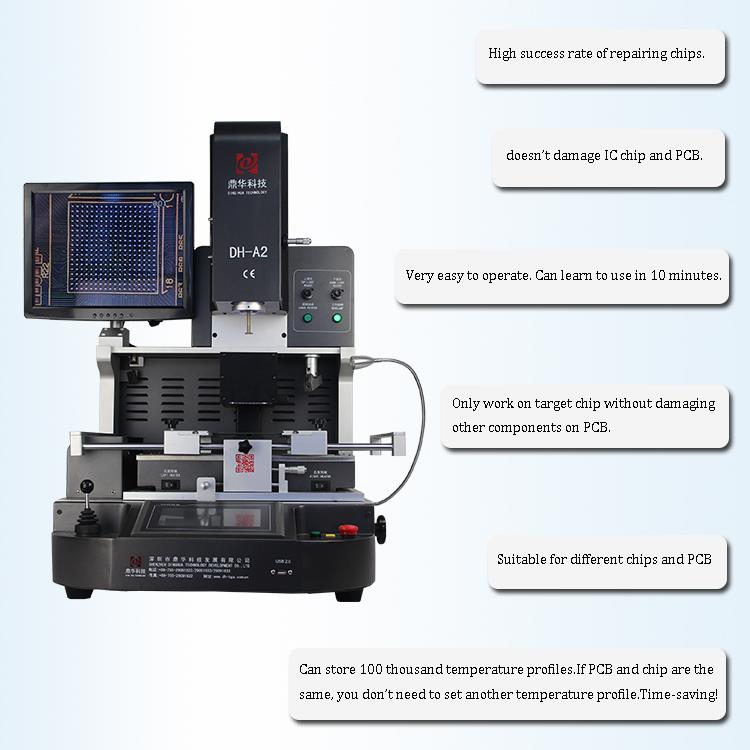

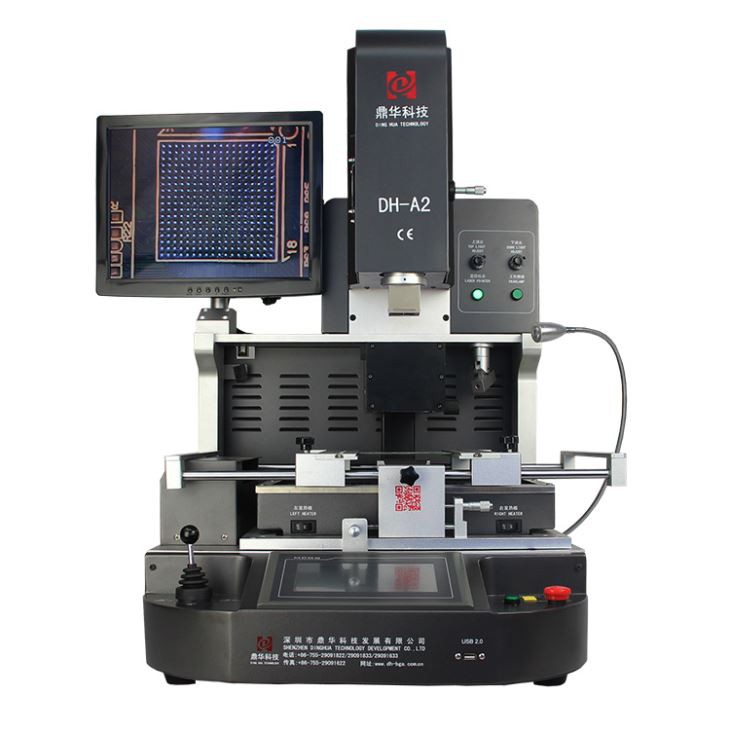

תחנת עבודה חוזרת של iPad BGA אופטית
1 הלחמה אוטומטית, Desolder ו- Mount BGA IC Chip.
2 מצלמת CCD בהגדרה גבוהה ומערכת יישור אופטי.
3. שיעור ההצלחה הגבוה של התיקון.
4. 3 מחממים מחממים באופן שווה.
תיאור
1. יישום
מתאים לתיקון PCB ושבבים שונים.
- חלים על לוחות אם של מחשבים, סמארטפונים, מחשבים ניידים, מקבלי מקבלי, לגידי לוגיקה, מצלמות דיגיטליות, מזגנים, טלוויזיות ומכשירים אלקטרוניים אחרים המשמשים בתעשיות כמו רפואה, תקשורת ורכב.
- תואם למגוון רחב של סוגי שבבים, כולל: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA ו- LED.
2. תכונות מוצר
- אחוזי הצלחה גבוהים לתיקוני שבב ו- PCB
- מערכת יישור אופטי מדויקת
מצלמת CCD מציעה עד 2 0 0 × הגדלה עם תאורה למעלה\/למטה מתכווננת, מיקוד אוטומטי ותפעול בעזרת תוכנה. דיוק ההרכבה נמצא בטווח של 0.01 מ"מ.
- סילוק אוטומטי, הרכבה והלחמה
- שלושה תנורי חימום נשלטים באופן עצמאי
תנורי החימום העליונים והתחתונים משתמשים בחימום אוויר חם, ואילו השלישי הוא אזור חימום אינפרא אדום.
3. מפרט
| כּוֹחַ | 5300W |
| דוד עליון | אוויר חם 1200 וואט |
| דוד תחתון | אוויר חם 1200 וואט. אינפרא אדום 2700W |
| ספק כוח | AC220V ± 10% 50\/60Hz |
| מֵמַד | L530*W670*H790 מ"מ |
| מיקום | תמיכת PCB של V-Groeve, ועם מתקן אוניברסלי חיצוני |
| בקרת טמפרטורה | צמד תרמי מסוג k, בקרת לולאה סגורה, חימום עצמאי |
| דיוק טמפרטורה | ± 2 מעלות |
| גודל PCB | מקסימום 450*490 מ"מ, דקה 22 ＊ 22 מ"מ |
| ספסל עבודה מכוונון עדין | ± 15 מ"מ קדימה\/אחורה. +15 מ"מ ימין\/שמאל |
| שבב BGA | 80 ＊ 80-1 ＊ 1 מ"מ |
| מרווח שבבים מינימלי | 0. 15 מ"מ |
| חיישן זמני | 1 (אופציונלי) |
| משקל נטו | 70 ק"ג |
4. פרטים

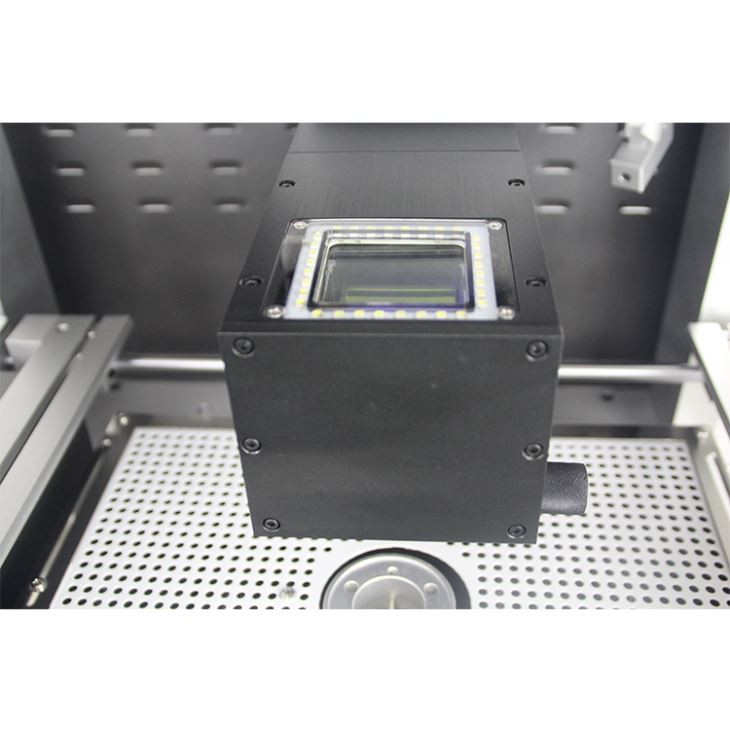

- מצלמת CCD (מערכת יישור אופטי מדויק)
- תצוגה דיגיטלית HD
- מיקרומטר להתאמת זווית השבב
- שלושה תנורי חימום עצמאיים (אוויר חם ואינפרא אדום)

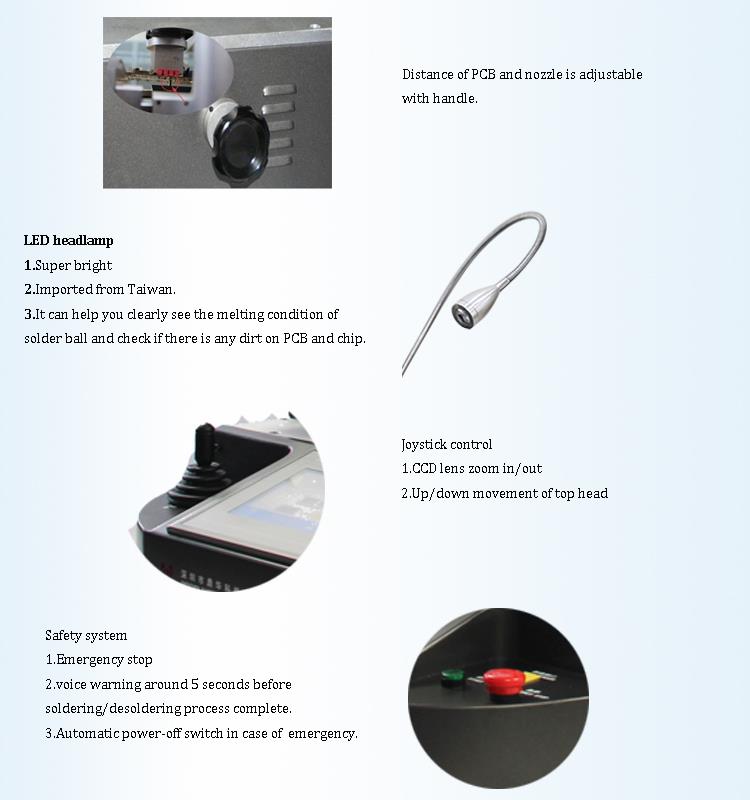

- מיקום לייזר

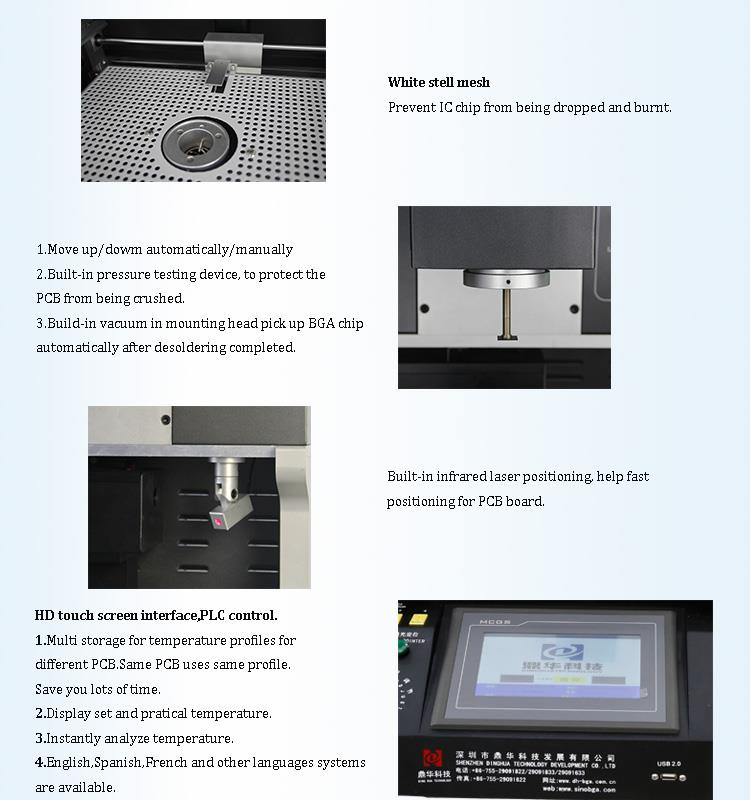

- ממשק מסך מגע HD עם בקרת PLC
- פנס LED
- בקרת ג'ויסטיק
5. מדוע לבחור בתחנת העבודה מחדש של ה- iPad BGA האופטית שלנו?
6. תעודה
כדי להבטיח איכות, Shenzhen Dinghua פיתוח טכנולוגיה ושות ', בע"מ. היה בין הראשונים להשיג אישורי UL, E-Mark, CCC, FCC ו- CE. בנוסף, כדי לשפר עוד יותר את מערכת ניהול האיכות שלה, Dinghua העביר בהצלחה אישורי ביקורת באתר כולל ISO, GMP, FCCA ו- C-TPAT.
7. אריזה ומשלוח
8. שאלות נפוצות
• איזה סוג של חלקי חילוף אתה מציע?

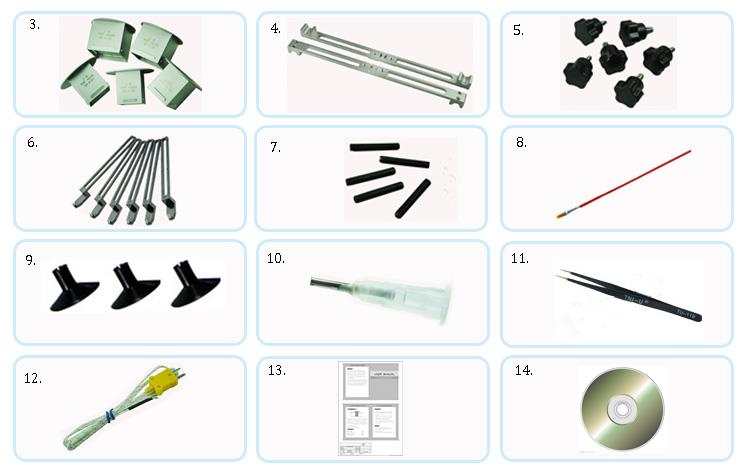

A:רשימת האריזה כוללת את הדברים הבאים:
- מכונה: סט 1
- ארגז כלים - כל הפריטים ארוזים היטב במארז עץ עמיד המתאימים לייבוא וייצוא
- חרירים עליונים: 3 יח '(31 × 31 מ"מ, 38 × 38 מ"מ, 41 × 41 מ"מ)חרירים תחתונים: 2 יח '(34 × 34 מ"מ, 55 × 55 מ"מ)
- קורות: 2 יח '
- ידיות שזיף: 6 יח '
- אביזרים אוניברסליים: 6 יח '
- ברגי תמיכה: 5 מחשבים
- עט מברשת: מחשב אחד
- כוסות ואקום: 3 יח '
- מחט ואקום: מחשב אחד
- פינצטה: מחשב אחד
- חוט חיישן טמפרטורה: מחשב אחד
- מדריך הוראות מקצועי: מחשב אחד
- תקליטור הוראה: מחשב אחד
• אין לי כישורים מקצועיים או ידע על הלחמה או שבבי הרכבה. האם מכונה זו קשה לשימוש?
A:אין צורך במיומנויות מקצועיות. המכונה אוטומטית וקלה ללמוד. רוב המשתמשים יכולים להפעיל אותו תוך 10 דקות. אימונים חינם זמינים מהמהנדסים שלנו.
• מה דעתך על האחריות?
A:אנו מציעים אחריות 1- לשנה לכל המכונה ואחריות לשנה 3- לחימום.
