מכונת עיבוד מחדש של מסך מגע לייזר SMD
חבילות תמיכה של התקני uBGA, BGA, CSP, QFP.
עובי PCB מ-0.5 עד 4 מ"מ.
ידית PCB גודל 350 x 400 מ"מ.
שיטות חימום ניתנות לשליטה באוויר חם ואינפרא אדום. דיוק תנועה של 0.02 מ"מ.
תיאור
מכונת עיבוד מחדש של מסך מגע לייזר SMD
1. תכונות מוצר של מכונת עיבוד מחדש של מסך מגע לייזר SMD
1. ללא תלות בטמפרטורת האוויר העליונה והתחתונה, יכול לאחסן 100 אלפי הגדרות טמפרטורה.
2. מאוורר קירור אחיד קבוע, PCB לא יהיה מעוות.
3. הגנה מפני טמפרטורת יתר, מעל טמפרטורה, המחמם יכבה אוטומטית.
4. ניתן להשתמש בריתוך בוגר עם עופרת וללא עופרת, אנו מספקים 100 אלף סטים של
עקומת התייחסות בשימוש.
5. החלק המכני של טיפול החמצון, חומר עבה יותר, המקסימום למניעת מכני
דֵפוֹרמַצִיָה.
6. החלק העליון של החימום של ההמשך של מוצרים מתקדמים של X, עיצוב נייד ציר Y, לעשות הכל
סוגים של צלחות מיוחדות נוח יותר לעשות מגוון מוצרי עופרת יכולים לשמש כשני-
אזור טמפרטורה.
7. שלושה אזורי טמפרטורה ניתנים לשליטה עצמאית כדי להשיג פונקציית ייבוש צמח.
8. בקרת טמפרטורה: צמד תרמי בלולאה סגורה מסוג K. חימום עליון ותחתון באופן עצמאי,
שגיאת טמפרטורה ¡À3. מיקום: מתקן חריץ V למיקום PCB.

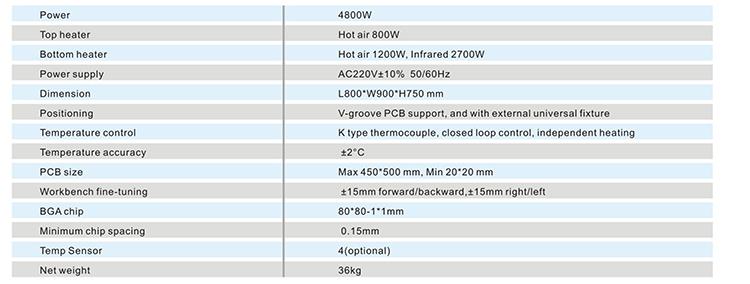

2. מפרט של מכונת מגע מסך מגע לייזר SMD Rework Machine
3. פרטים של מכונת עיבוד מחדש של מסך מגע לייזר SMD

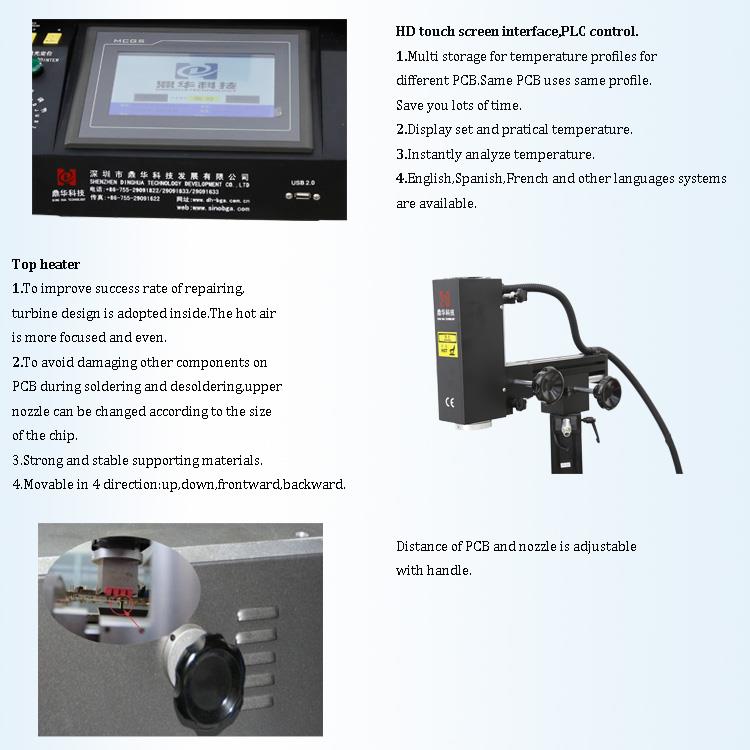

1. ממשק מסך מגע HD;

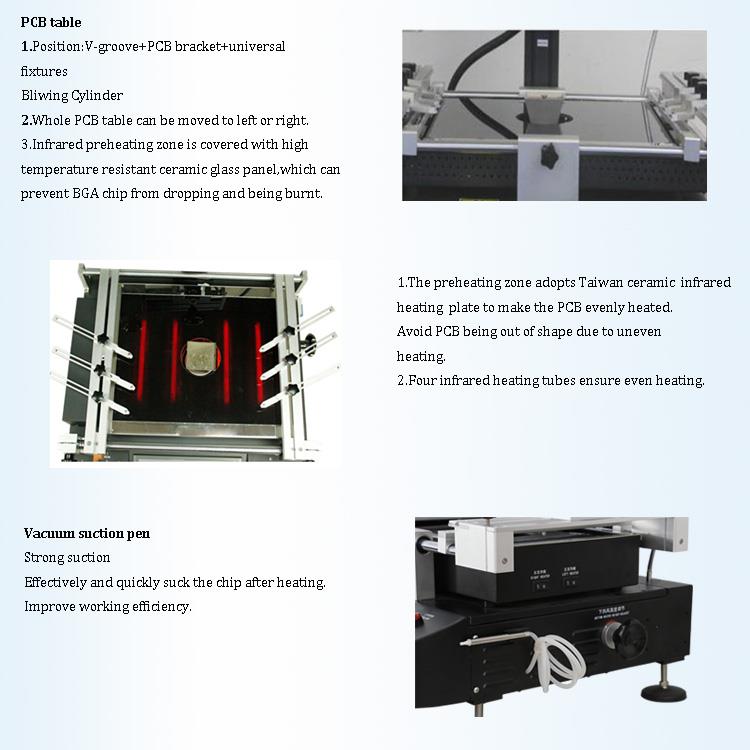

2. שלושה תנורי חימום עצמאיים (אוויר חם ואינפרא אדום);
3. עט ואקום;
4. פנס לד.

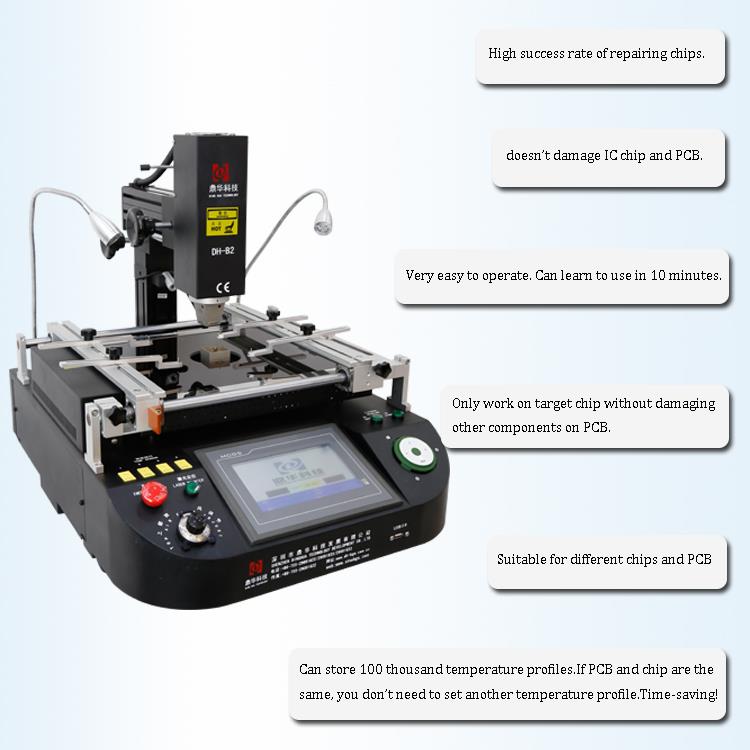

4.למה לבחור במכונת מגע SMD עם מסך מגע עם עמדת לייזר?
5. תעודת מכונת עיבוד מחדש של מסך מגע עמדה לייזר SMD

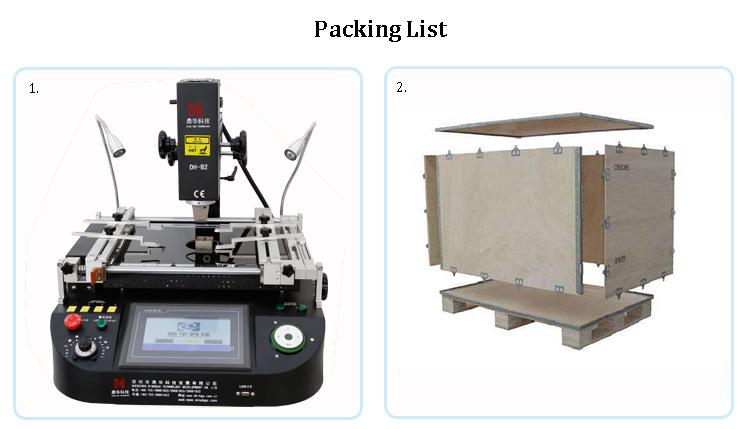

6. אריזה ומשלוח של מכונת עיבוד מחדש של מסך מגע לייזר SMD
7. ידע קשור
שיטות וטכניקות לשיפור התפוקה של עיבוד BGA מרותך ביד
תעשיית העיבוד מחדש של BGA היא תעשייה הדורשת יכולת תפעולית גבוהה מאוד. לעיבוד שבב BGA יש בדרך כלל שתי דרכים,
כלומר תחנת עיבוד מחדש של BGA וריתוך ידני של אקדח אוויר חם. מפעל כללי או חנות תיקונים יבחרו בתחנת עיבוד מחדש של BGA,
מכיוון שאחוזי הצלחת הריתוך גבוהים והתפעול פשוט, בעצם אין דרישה למפעיל, אחד-
פעולת כפתור, מתאים לתיקון אצווה. לסוג השני של ריתוך ידני וריתוך ידני יש טכני גבוה יחסית
דרישות, במיוחד עבור שבבי BGA גדולים. כיצד הלחמה ידנית יכולה לשפר את התפוקה של עיבוד מחדש של bga?
שפר את שיטת קצב תיקון החזרת ריתוך ידני BGA.
זה ממש טוב להיות מסוגל לרתך BGA ביד, כי יותר ויותר שבבים ארוזים ב-BGA זמינים כעת. הרבה אנשים
הם עדיין מפחדים יותר מהלחמה ידנית של BGA, בעיקר בגלל שסוג זה של שבב ארוז הוא יקר מאוד. למעשה, רק ניסיונות רבים
יכול להצליח. אמור כמה דברים שיש לשים לב אליהם: לאחר הסרת המוח של BGA, הקפד להמציא פח, כי לאחר ההריסה
חלק מה-de-tin, הפקד הראשי ולוח האם חייבים להרכיב, אתה יכול לשים את משחת הפח כדי לקבל מגהץ סוחף, כדי
להבטיח מגע טוב בעת נושבת, הטמפרטורה לא צריכה להיות גבוהה מדי או 280. אקדח האוויר לא צריך להיות קרוב מדי לפח
צַלַחַת. אם אתה רוצה לנער את אקדח האוויר הנע, כתם הפח לא יזוז. כתם הפח בשתילת הפח הראשונה אינו בהכרח
מאוד אחיד, ניתן לגרד בניתוח, יש מקום לא אחיד למלא את הפח ואז לנשוף; ניתן לסמן BGA נטוע על BGA
שטף, קח את מכה אקדח הרוח באופן שווה, כך המאסטר BGA על מפרק הלחמה באופן שווה; BGA שתול על לוח האם כאשר כדי לשחק
יותר שטף, זה יכול להפחית את נקודת ההיתוך, ומאפשר ל-BGA לעקוב אחר השטף ונקודת הפח בלוח האם כדי להתחבר
ובכן, מרגישים לאחר הנשיפה יכולים להשתמש בפינצטה בעדינות לכוון את קצה BGA ימינה ושמאלה כדי להבטיח מגע טוב. ניתן להשתמש בשיטה זו
עבור שבבי BGA קטנים, אך עבור שבבים גדולים כגון Northbridge, שיעור ההצלחה נמוך בהרבה. שבב BGA הגדול להלחמה הוא
מומלץ להשתמש בתחנת Dinghua BGA Rework, שיכולה לשפר את תפוקת תיקון BGA Rework.
