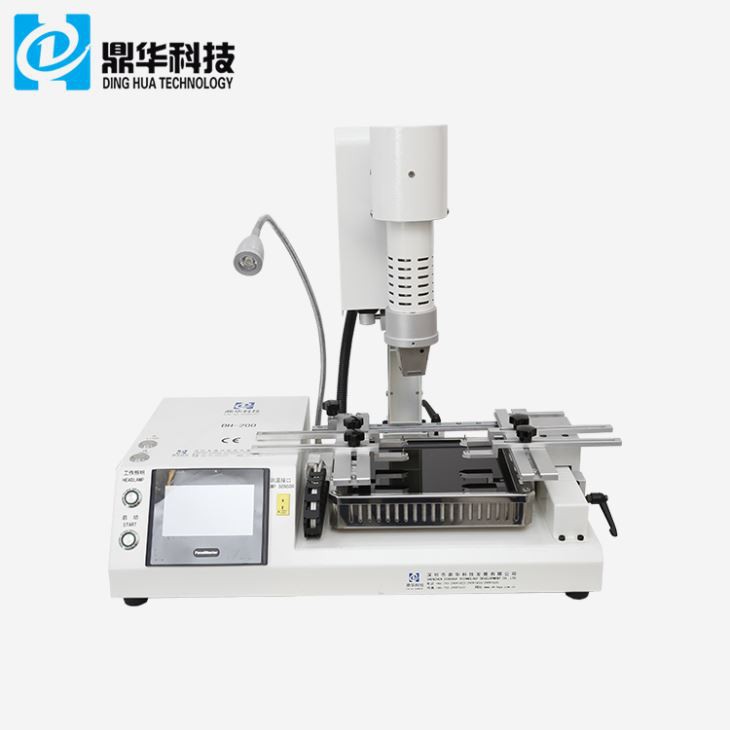

תחנת עיבוד מחדש SMD מסך מגע ראש 2 ב-1
תחנת DH-200 BGA Rework היא אחת מהמכונות שאתה פשוט יכול להכיר. יש לו תוכנה ידידותית למשתמש. שבו המשתמש יכול ליצור פרופילים סטנדרטיים או פרופילים במצב חופשי ואז להוריד אותם לזיכרון תחנת DH-200 BGA Rework או לשמור אותו במחשב. זה יכול להשלים תיקון ברמת השבב עבור הטלפון הנייד בקרוב מאוד.
תיאור
תחנת עיבוד מחדש SMD מסך מגע ראש 2 ב-1
1. תכונות מוצר של 2 ב-1 ראש מגע מסך SMD Rework Station
1. האזור הראשון והשני עם עיצוב הגנה מפני טמפרטורת יתר.
2. לאחר סיום ההלחמה וההלחמה, ישנה אזהרה. המכונה מצוידת בשאיבה ואקום
עט כדי להקל על הסרת BGA לאחר הסרת הלחמה.
3. ביטול הלחמה והלחמה של התקן הרכבה משטח קטן ובינוני (SMD): BGA, QFP, PLCC, MLF ו
SOIC. הרכיב מוסר ידנית מה-PCB (פינקט או תפס ואקום). לפני הלחמת ה
רכיב צריך יישור הולם.
4. הטמפרטורה השנייה יכולה להתאים לפי מראה לוח PCB ורכיבים שונים, למנוע
התנגשות עם רכיבי לוח תחתון PCB;

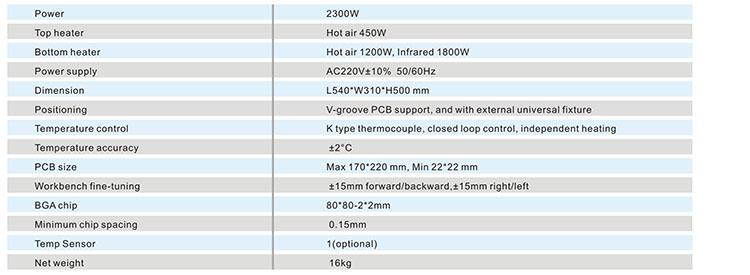

2. מפרט של 2 ב-1 ראש מגע מסך SMD Rework Station

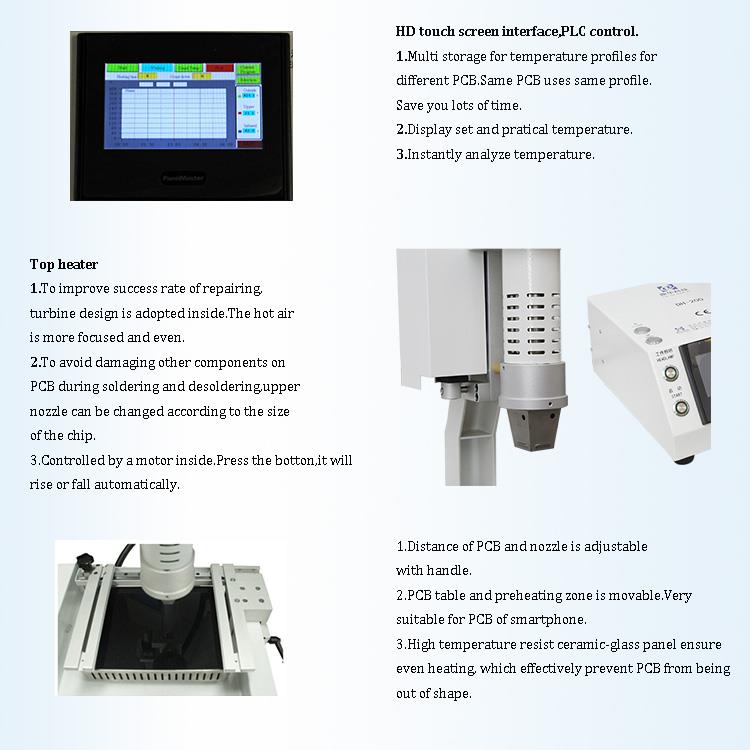

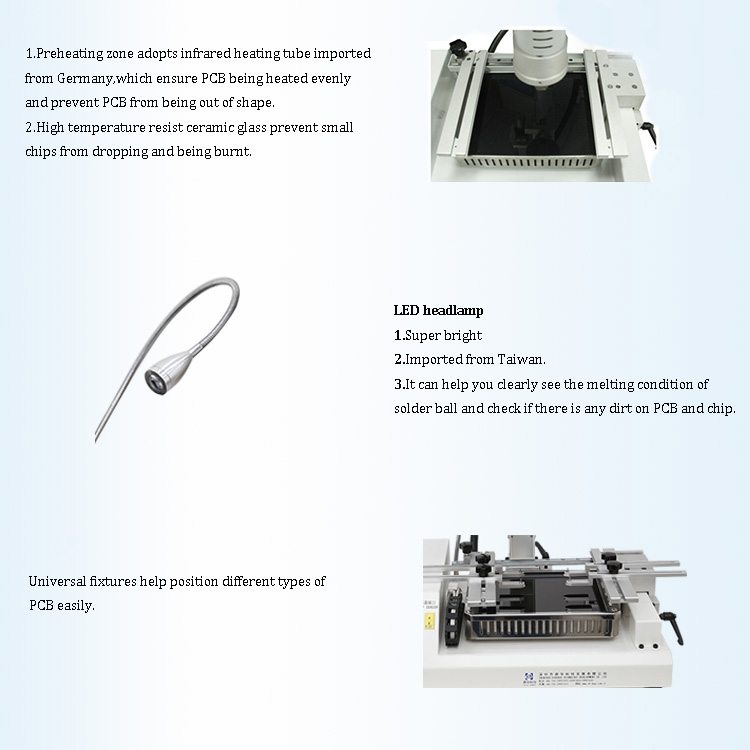

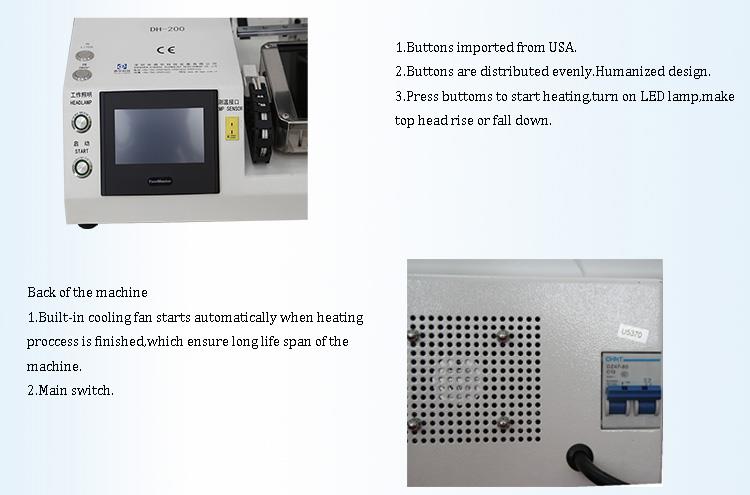

3.פרטים של 2 ב-1 ראש מגע מסך SMD Rework Station
1.2 תנורי חימום עצמאיים (אוויר חם ואינפרא אדום);
תצוגה דיגיטלית 2.HD;
3. ממשק מסך מגע HD, בקרת PLC;
4. פנס ראש לד;
4. למה לבחור בתחנת עיבוד מחדש של מסך מגע ראש 2 ב-1 שלנו?
5. תעודה של 2 ב-1 ראש מסך מגע SMD Rework Station

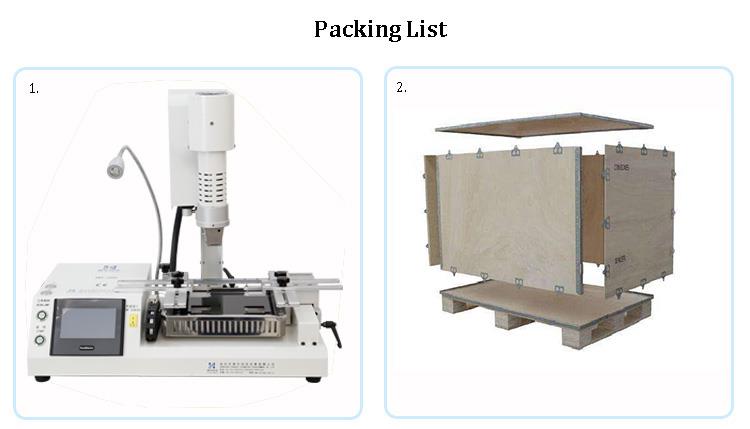

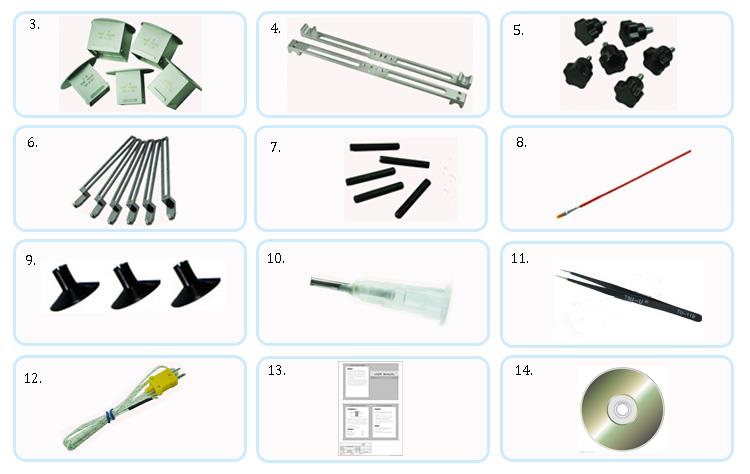

6. אריזה ומשלוח של 2 ב-1 ראש מסך מגע SMD Rework Station
7. ידע קשור של 2 ב-1 ראש מגע מסך SMD Rework Station
מהם תהליכי הלחמה מחדש?
1, משחת הלחמה: כדור bga. כדי להבטיח את איכות ההלחמה, בדוק את רפידת ה-PCB עבור אבק לפני היישום
משחת ההלחמה. עדיף לנגב את הכרית לפני מריחת משחת ההלחמה. הנח את ה-PCB על דלפק השירות ו
השתמש במברשת כדי למרוח כמות מוגזמת של משחת הלחמה על עמדות הרפידות ו-bga כדי להרכיב את הכדור. (גַם
ציפוי רב
יוביל לקצר חשמלי. לעומת זאת, קל יהיה לרתך באוויר. לכן, ציפוי משחת הלחמה חייב להיות
פרופורציות יתר אחידות כדי להסיר אבק ולכלוכים על כדור ההלחמה של BGA. ליצירת כדורי BGA, str-
להעצים את תוצאות הריתוך).
2. הרכבה: ה-BGA מותקן על ה-PCB; מסגרת מסך המשי משמשת כמצבר ליישור כרית BGA
עם הכרית של לוח ה-PCB. שימו לב שסימן הכיוון בפרופיל BGA צריך להיות מחובר ל-PCB
לוח תואם את שלטי הכיוון כדי למנוע כיוון הפוך של BGA. גרפיקה וטקסט. במקביל מתי
כדור ההלחמה נמס ומרותך, המתח בין מפרקי ההלחמה יביא לתוצאה בלתי נמנעת של יישור עצמי.
3, ריתוך: הסדר עם צו ההריסה. הנחת לוח ה-PCB על תחנת העיבוד מחדש של BGA מבטיחה זאת
אין תקלה בחיבור בין ה-BGA ל-PCB. אני לא יודע איך לשתול את הכדור. החל את ה-
עקומת טמפרטורה ישנה ולחץ על הריתוך. תהליך. לאחר סיום החימום, ניתן להסירו לאחר מכן
קירור פעיל, והתיקון הושלם.
