תחנת עיבוד מחדש אופטית של BGA ידנית
תחנת עיבוד מחדש של bga אופטית
מערכת מצלמה 1.CCD
2. יישור אופטי
3.בקרת PID
4. מיקום לייזר
5.מסך מגע HD בסגנון מגירה ניידת
תיאור
עמדת עיבוד מחדש BGA אופטית לתיקון לוח אם
פרמטר מוצר | |
שם מוצר | מכונת הלחמה והלחמה |
כוח מוחלט | 5300W |
חימום עליון | 1200w |
חימום תחתון | חימום אוויר חם תחתון 1200W, חימום מוקדם IR 2700W |
כּוֹחַ | 220V 50HZ/60HZ |
מיקום | חריץ V, לוחות PCB ניתנים להתאמה בציר X, ו-Y ולהצטייד בהם מתקן אוניברסלי |
בקרת טמפרטורה | K-type, לולאה סגורה |
גודל PCB | מקסימום 400x380 מ"מ, מינימום 22x22 מ"מ |
גודל שבב | 2x2-50x50 מ"מ |
מרווח שבבים מינימלי | 0.15 מ"מ |
חיישן טמפרטורה חיצוני | 1 (אופציונלי) |
N.W. | כ 60 ק"ג |
לוחות אם מתאימים | טלפון נייד, מחשב נייד, שולחני, קונסולת משחקים, XBOX360, PS3 |
2. התכונות והיתרונות העיקריים של תחנת עיבוד מחדש של DH-G600 BGA
תחנת עיבוד מחדש של DH-G600 BGA מאפיינים עיקריים:
1, ניתן להגדיר אזורי טמפרטורה עליונים ותחתונים ל-8 בקרת טמפרטורה, ניתן להרחיב ל-16 מקטעים,
יכול לאחסן 100,000 עקומות טמפרטורות קבוצתיות, בכל עת לפי מספור, אחסון ושיחה BGA שונים!
ניתן לבצע ניתוח, הגדרה ותיקון של עקומה גם במסך המגע
2. ניתן להשתמש במאווררים צולבים בעלי הספק גבוה לקירור מהיר של לוח ה-PCB כדי למנוע עיוות של לוח ה-PCB.
במקביל, ניתן להשתמש במשאבת ואקום מובנית ובעט שאיבה חיצוני כדי להקל על המהירות והקלה
מבצע. קח את שבב BGA;
3. להגדיר את פונקציית השליטה הקולית "אזהרה מוקדמת" בפירוק, 5-10 שניות לפני השלמת
אזהרה קולית ריתוך כדי להתריע בפני המפעיל לבצע הכנות רלוונטיות. לאחר הפסקת האוויר החם להתחמם ו
למטה, מערכת הקירור מתחילה, והקירור מופסק אוטומטית כאשר הטמפרטורה יורדת לטמפרטורת החדר
(מתחת ל-45 מעלות). ודא שהמכונה לא תזדקן לאחר החימום!
4. אישור CE, עם מתג עצירת חירום וכיבוי אוטומטי של תאונת חירום
5. עם ממשק USB, ניתן לשמור אותו בקלות בעקומה הנוכחית בדיסק RET וניתן גם לחבר אותו לעכבר לשליטה
מסך המגע
3. תמונות מפורטות של G600 BGA REWORK STATION

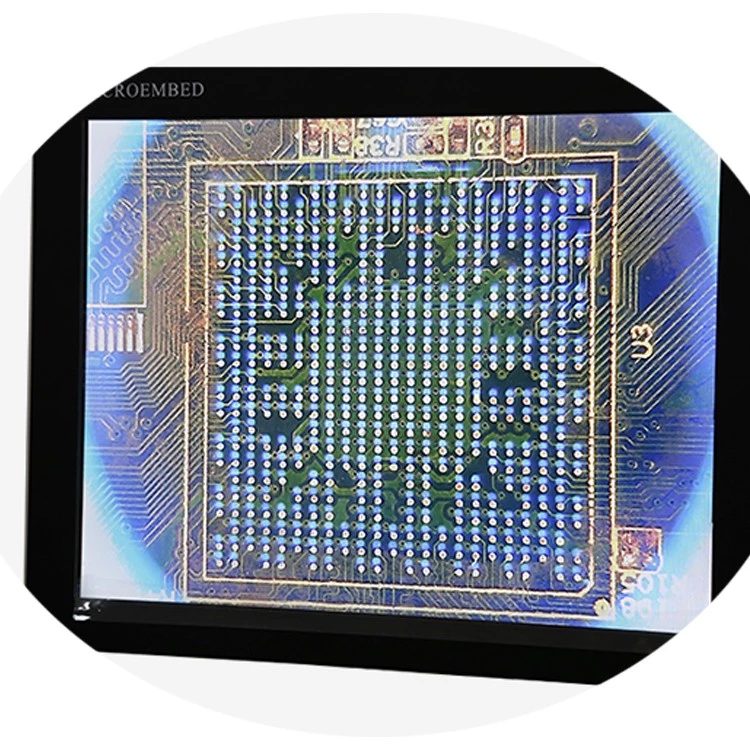

מערכת HD אופטית ליישור עדשות CCD
המצלמה מיובאת מ- Panasonic, יפן כדי להבטיח את דיוק ההחלפה של ±0.01mm
מסך צג HD לחפיפה כדי לוודא שהשבב ימוקם במיקומו הנכון.

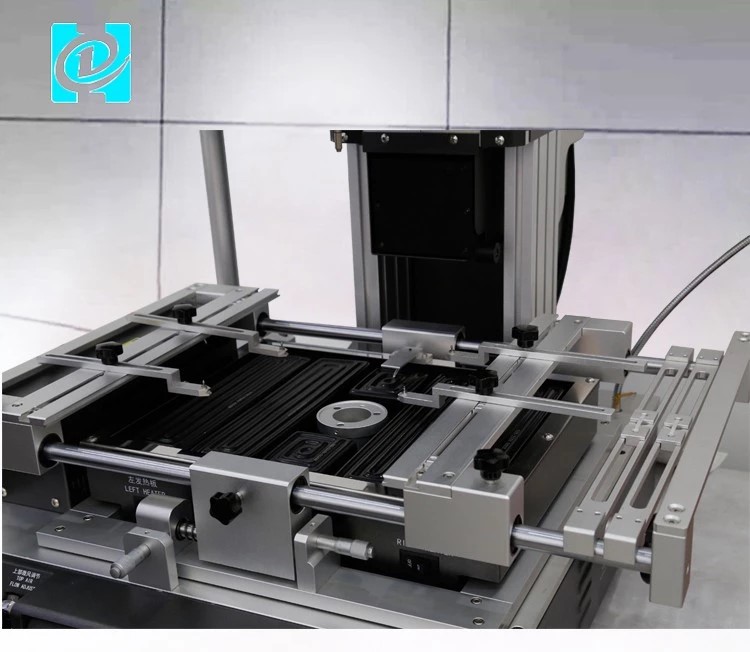

מיקום PCB
חריץ V, לוחות PCB ניתנים להתאמה בציר X ו-Y ומצוידים במתקן אוניברסלי
5. למה לבחור בתחנת עיבוד מחדש של DH-G600 BGA?
מערכות עיבוד מחדש מתקדמות של Dinghua המבוססות על טכנולוגיית IR ואוויר חם מכוונות לעיבוד מחדש מקצועי של אלקטרוניקה
רכיבים ומודולים, המאפשרים ליישם את כל מחזור התיקון על אותה מכונה.
מערכות העיבוד מחדש שלנו תומכות בכל מגוון רכיבי ה-SMD התואמים - מ-IC קטן מאוד ועד מסיבי
BGAs - ניתן להתמודד עם כל אתגר עם דיוק מירבי ושליטה על פרמטרי התהליך.
6. אריזה ומשלוח ושירותים של G600 BGA REWORK STATION
כביש מהיר: DHL, TNT ו-FedEx וכו '.
ושילוח אווירי, תחבורה ימית ושילוח רכבת, וכן הלאה.
7. שאלות נפוצות של תחנת G600 BGA REWORK
ש: מה דעתך על החבילה? האם זה בטוח במהלך הלידה?
ת: כל מכונות העיבוד מחדש של BGA ארוזות היטב בקרטוני עץ חזקים סטנדרטיים עם קצף בפנים.
ש: איך להפעיל את המכונות שלנו?
ת: אנו נציע מדריך למשתמש וסרטוני תפעול ללקוח שלנו בהתאם, אם הלקוח יגיע לחברה שלנו,
נוכל להראות את זה צעד אחר צעד, זה לוקח בערך 2-3 שעות עד שמשתמש חדש ישלוט במיומנויות אלו.
ש: כיצד אוכל לבצע את התשלום? איזו דרך עדיפה?
ת: העברות בנקאיות, ווסטרן יוניון, Money Gram, Paypal וכו' מתקבלות, אך העברות בנקאיות ומשולם לעליבאבא
הבטחת סחר מועדפת.
