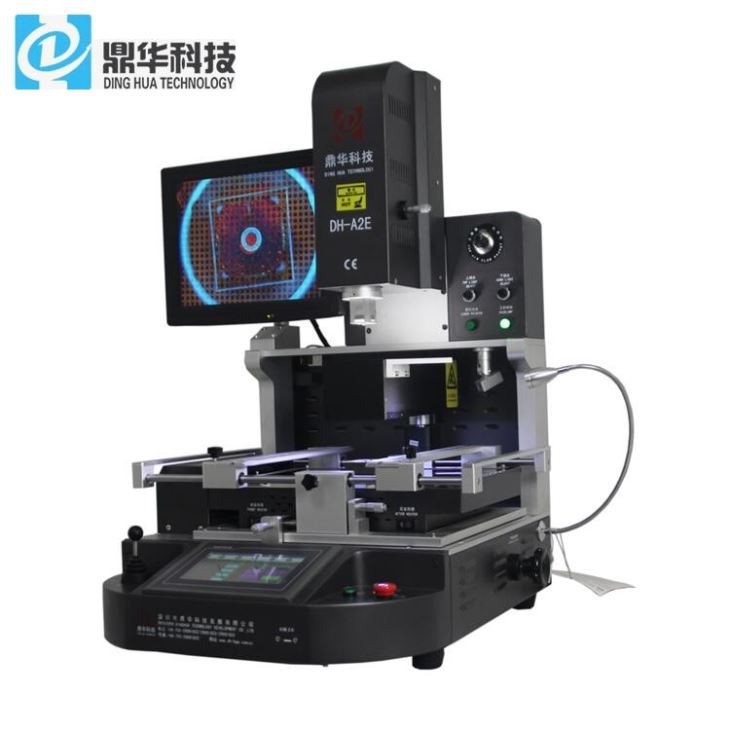

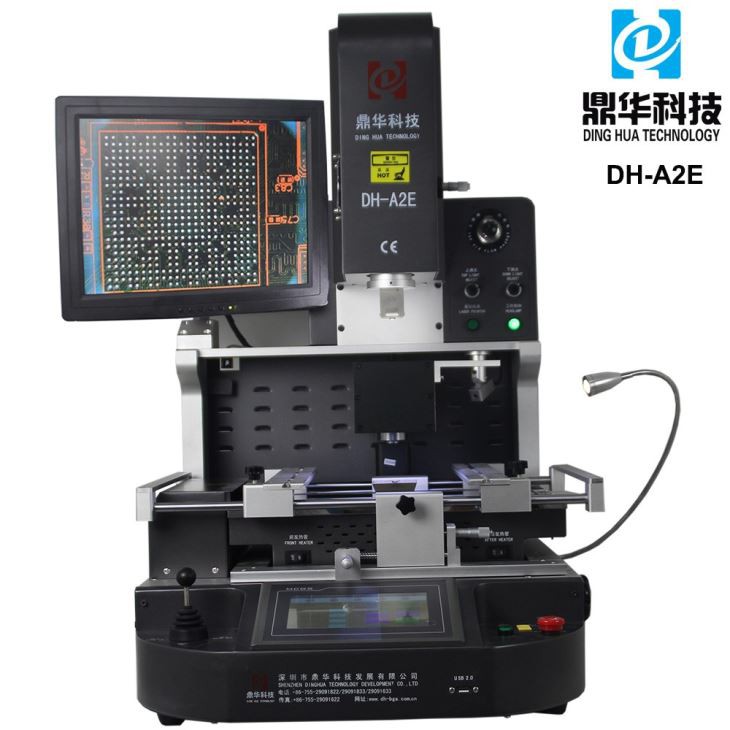

תחנת עבודת BGA של CCD מצלמת CCD
1. מבוא למוצר עיבוד מחדש מודרך! · ראש חימום אוויר חם יעיל מאוד של אוויר חם · מדויק מדויק 1200 וולט אוויר חם חימום נמוך יותר · חימום תחתון בשטח גדול (2700 W) · פיפטה ואקום משולבת להסרת רכיבים ומיקום · מיקום מדויק מאוד עם חיישן כוח משולב · ...
תיאור
1. מבוא מוצר
A CCD Camera Optical BGA Rework Station is a high-precision tool used for repairing BGA (Ball Grid Array) chips. It features a built-in CCD camera and optical alignment system to ensure accurate positioning of components. The camera allows real-time visual alignment between the chip and PCB pads, greatly improving accuracy and reducing the risk of יישור לא נכון . תחנה מסוג זה אידיאלי לתיקוני לוח מעגלים עדינים או בצפיפות גבוהה כאשר הדיוק הוא קריטי .
עיבוד מחדש מודרך - דיוק פוגש כוח
- מצויד בראש חימום עליון באוויר חם ביעילות גבוהה 1200 וולט
- חימום אוויר חם ממוקד ומדויק של 1200 וואט
- שטח גדול 2700 W תנור תחתון אינפרא אדום לחימום אחיד
- פיפטה ואקום מובנית להסרת רכיבים קלה ומיקום
- חיישן כוח משולב למיקום רכיב מדויק ביותר
- מערכת הדרכה חזותית משופרת ליישור מדויק
- מיקום בסיוע תוכנה לזרימת עבודה אופטימלית
- התאמת מיקרומטר לדיוק מיקום מכוון עדין
- אידיאלי לכל סוגי יישומי התיקון והעבודה מחדש של שבב
2. מפרטי המוצר
| מידות (w x d x h) ב- mm | 660 x 620 x 850 |
| משקל בק"ג | 70 |
| עיצוב אנטי -סטטי (Y/N) | Y |
| דירוג כוח ב- W | 5300 |
| מתח נומינלי ב- V AC | 220 |
| חימום עליון | אוויר חם 1200 וואט |
| הורד חימום | אוויר חם 1200 וואט |
| אזור חימום מראש | אינפרא אדום 2700 וואט, גודל 250 x330 מ"מ |
| גודל PCB ב- MM | מ- 20 x 20 עד 370 x 410 (+x) |
| גודל הרכיב ב- MM | מ- 1 x 1 עד 80 x 80 |
| מִבצָע | 7- אינץ 'מסך מגע בניה . 800*480 רזולוציה |
| סמל מבחן | לִספִירַת הַנוֹצרִים |

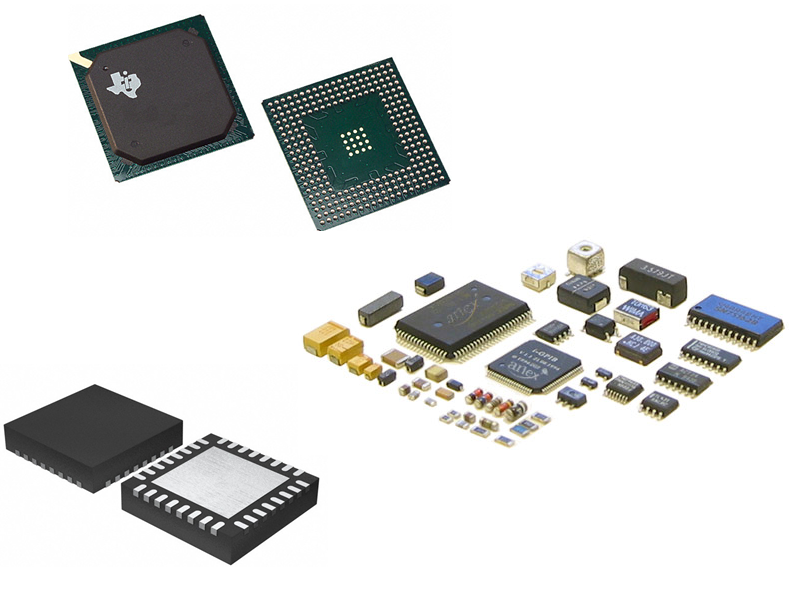

3. יישומי מוצר
מערכות עבודת המחזור שלנו תומכות במגוון מלא של רכיבי SMD - החל מעיצובים קטנים במיוחד (008004) ועד BGAs גדולים - עם שליטה מדויקת על כל פרמטרי התהליך כדי לטפל בכל אתגר בביטחון {}}}
מיועד לכל צרכי ה- SMD מחדש של SMD, והבטיח תוצאות אמינות, כמו חדשות עבור רכיבים מעובדים מחדש .

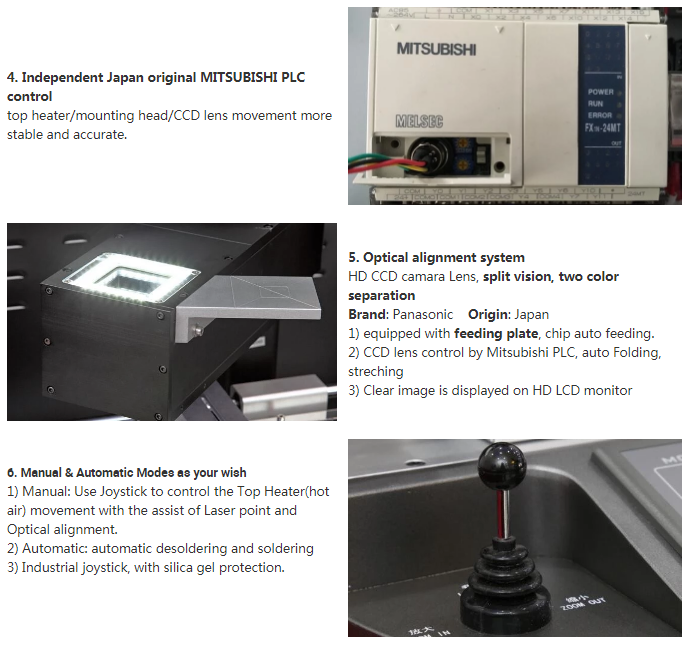

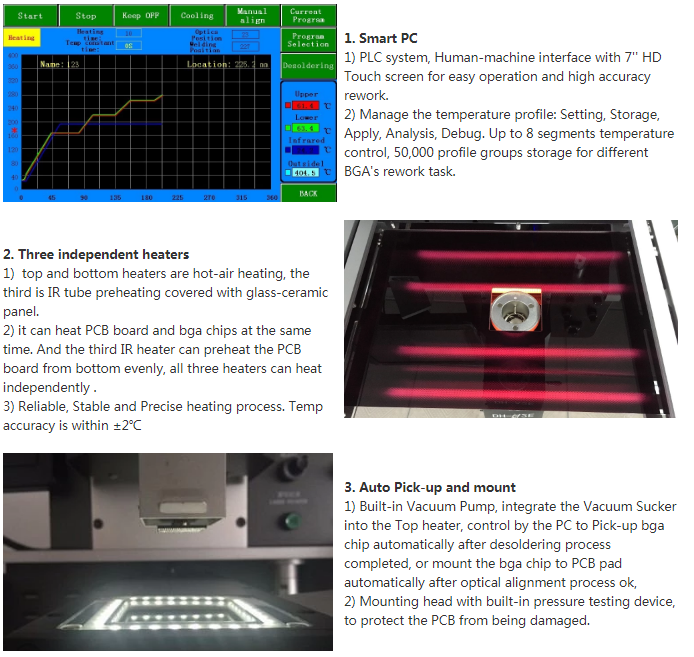

4. פרטי מוצר
5. כישורי מוצר
6. השירותים שלנו
ב- Dinghua אנו מספקים מגוון שירותי תמיכה טכניים ומכירות ללקוחות קיימים ופוטנציאליים כאחד, כולל:
• נתוני מוצר ומידע
• תמיכה בהתקנה וכיול
• תמיכה בתהליך עיבוד מחדש של SMT/BGA
• תחזוקה ותמיכה באחריות
• תמיכה בשדרוג ותוכנה
7. שאלות נפוצות
● אני רוצה להפוך לסוכן של Shenzhen Dinghua פיתוח טכנולוגי Co ., Ltd . האם אתה מציע שירות OEM?
A:SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD. is looking for agents in different global markets. We have our own R&D department. OEM and ODM services are available. Business partners from all over the world are warmly welcome to visit our factory.
● אילו סוגים של מכונות עבודות מחדש של BGA עושה Shenzhen Dinghua פיתוח טכנולוגי Co ., Ltd . מייצרים בעיקר?
קטגוריות המוצר העיקריות כוללות:
תחנות עבודות חוזרות של מקלדת BGA
תחנות עיבוד חוזרות של BGA עם מסכי מגע
תחנות עיבוד חוזרות של BGA עם מסכי מגע ומערכות יישור אופטיות
תחנות עיבוד חוזרות של BGA חצי אוטומטיות עם מסכי מגע ומערכות יישור אופטי
תחנות עיבוד מחדש אוטומטיות של BGA עם מסכי מגע ומערכות יישור אופטיות
● כמה חרירים אתה מציע?
A:אנו מספקים 3 חרירים עליונים ו -2 חרירי חרירים תחתונים . כל החרירים עשויים מסגסוגת טיטניום אנטי- RUST . הזרבובית העליונה מעוצבת עם אוורור מחדש כדי להגן על רכיבים מסביב {}}} קל להתקנה, להתאים ולהחליף {{}}}
