תחנת עבודת BGA אופטית
1. עם שטח חימום מראש של IR
2. זרימת אוויר חמה מתכווננת עבור שבבים שונים
תיאור
1. מבוא מוצר
תחנת הכוח הגמישה מחדש למשימות מאתגרות
- חימום אוויר חם חזק בפולט העליון: 1,200 W
- חימום אוויר חם חזק בפולט התחתון: 1,200 W
- חימום אינפרא אדום חזק בפולט התחתון: 2,700 W
- ארבעה תעלות צמד תרמי למדידת טמפרטורה מדויקת
- טכנולוגיית חימום IR דינמית עבור PCBs גדולים (370 × 450 מ"מ)
- דיוק גבוה (+/- 0.025 מ"מ) בחירה אוטומטית ומקם עם מצלמת זום ממונעת AF
- פעולה אינטואיטיבית באמצעות מסך מגע 7 "עם רזולוציה של 800 × 480
- יציאת USB 2.0 מובנית
- מצלמת תהליכי זום ממונעת מחדש לניטור תהליכים
- מערכת הזנת שבבים אוטומטית מתקדמת
2. מפרטי המוצר
| מידות (w x d x h) ב- mm | 660 × 620 × 850 |
| משקל בק"ג | 70 |
| עיצוב אנטי -סטטי (Y/N) | Y |
| דירוג כוח ב- W | 5300 |
| מתח נומינלי ב- V AC | 220 |
| חימום עליון | אוויר חם 1200 וואט |
| הורד חימום | אוויר חם 1200 וואט |
| אזור חימום מראש | אינפרא אדום 2700 וואט, גודל 250 x330 מ"מ |
| גודל PCB ב- MM | מ- 20 x 20 עד 370 x 410 (+x) |
| גודל הרכיב ב- MM | מ- 1 x 1 עד 80 x 80 |
| מִבצָע | 7- אינץ 'מסך מגע מובנה . 800*480 רזולוציה |
| סמל מבחן | לִספִירַת הַנוֹצרִים |

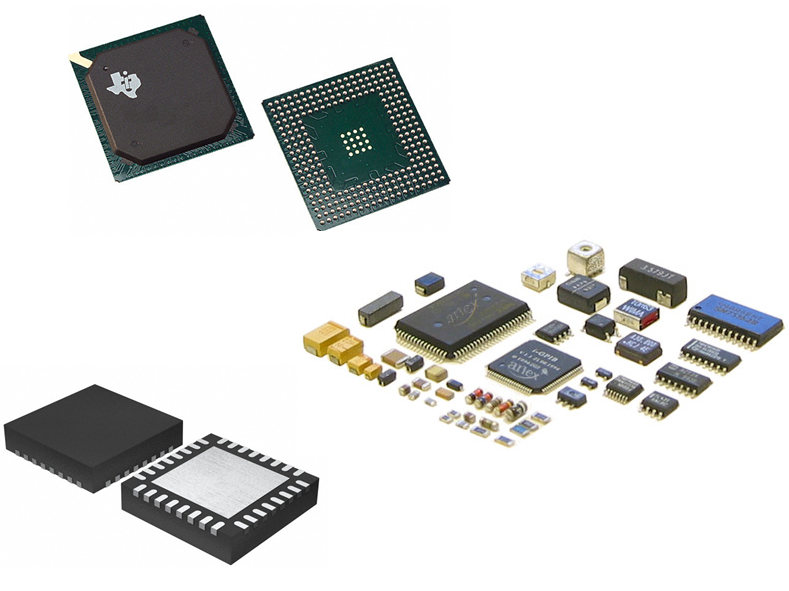

3. יישומי מוצר
ה- Dinghua DH-A2E הוא תחנת עבודת אוויר חמה מתקדמת המיועדת להרכבה ולעבוד מחדש של כל סוגי רכיבי SMD .
מערכת זו הינה רבי מכר לעיבוד מחדש של מכשירים ניידים מקצועיים בסביבות בצפיפות גבוהה . רמת המודולריות הגבוהה שלה בתהליך מאפשרת להשלים את כל השלבים המחודשים במערכת יחידה . ה- DH-A2E אידיאלי לשימוש במו"פ, פיתוח תהליכים, אבות טיפוס והגדרות ייצור .
הוא תומך ביישומים שנעים בין 01005 רכיבים ועד BGAs גדולים ב- PCBs קטנים עד בינוניים, ומבטיח תוצאות הלחמה לשחזור מאוד .
פַּסִים
- ניהול תרמי מוביל בתעשייה
- תנור לוח יעילות גבוהה
- בקרת כוח לולאה סגורה
- כיול תנור עליון אוטומטי

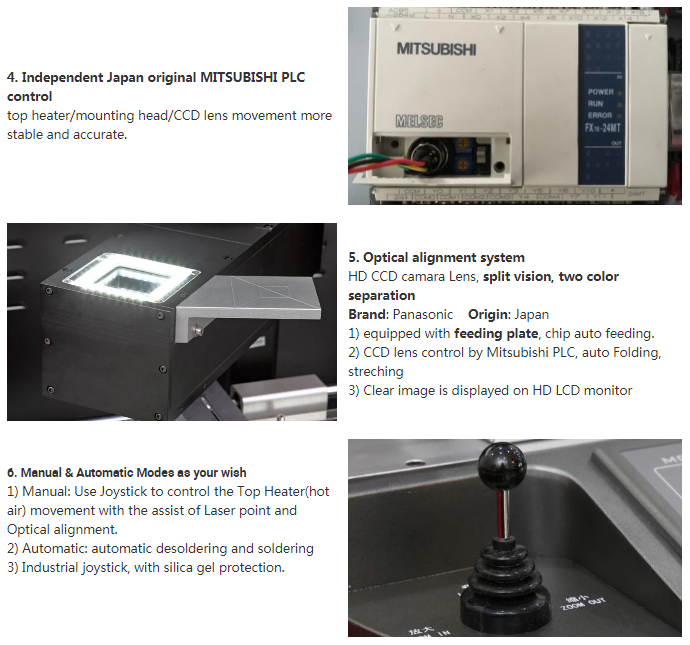

4. פרטי מוצר
5. כישורי מוצר

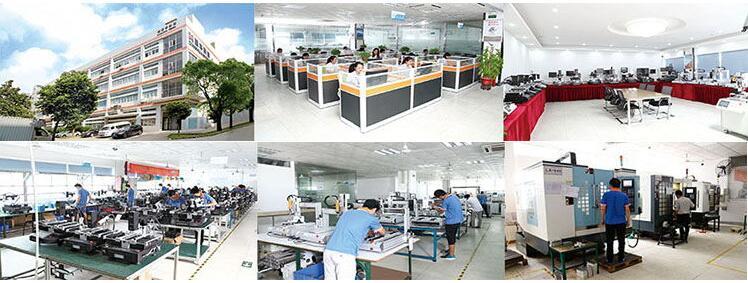

6. השירותים שלנו
Dinghua הוא מוביל גלובלי מוכר בפיתוח פתרונות להרכבה ותיקון של מערכות אלקטרוניות מתקדמות .
כיום, Dinghua ממשיך להציע מוצרים, פתרונות והדרכה חדשניים לעיבוד מחדש ותיקון של מכלולי מעגלים מודפסים .
היכולות הייחודיות שלנו והראייה החשיבה קדימה העבירו פתרונות אוניברסליים הן עבור הרכבה דרך חור והן על הרכבה על פני השטח ועיבוד מחדש של אתגרי אלקטרוניקה מתקדמת .
המחויבות החזקה והרשומה המוכחת שלנו הביאו למגוון מקיף של פתרונות הרכבה ותיקון המותאמים כדי לענות על הצרכים שלך-בין אם אתה פועל לתקני ISO 9000, מפרטים תעשייתיים, דרישות צבאיות או הנחיות פנימיות משלך {}} לא משנה מה האתגר, דינג'ואה מוכנה לקבוע מדד חדש עבורך .
Dinghua - למעלה מעשר שנים של מנהיגות בתעשייה, העברת מערכות ופתרונות להלחמה, עיבוד מחדש ותיקון אלקטרוני .
7. שאלות נפוצות
מכשירים וגאדג'טים אלקטרוניים הופכים קטנים יותר ורזים יותר מדי יום, בזכות ההתקדמות הטכנולוגית המתמשכת בתעשיית האלקטרוניקה . חברות האלקטרוניקה המובילות בעולם מתחרות לייצר את המכשירים הקומפקטיים והיעילים ביותר {}}
שתי טכנולוגיות עיקריות המניעות מגמה זו הןSMDs (מכשירי הרכבה על פני השטח)וכןBGAS (מערכי רשת כדור)-רכיבים אלקטרוניים קומפקטיים המסייעים בהפחתת גודל המכשירים .
הבנת BGA: מה זה מערך רשת כדור ומדוע להשתמש בו?
BGA, אומערך רשת כדור, הוא סוג של אריזה המשמשת בטכנולוגיית הרכבה על פני השטח (SMT), שם רכיבים אלקטרוניים מותקנים ישירות על פני השטח של לוחות מעגלים מודפסים (PCBs) . בניגוד לרכיבים מסורתיים עם לידים או סיכות, חבילת BGA משתמשת במערך של כדורי מתכת המסודרים בשיר ברשת השם .
כדורי הלחמה אלה עשויים בדרך כלל מפח/עופרת (SN/PB 63/37) או פח/עופרת/כסף (SN/PB/AG) סגסוגות .
יתרונות של BGA מעל SMDs:
PCBs מודרניים ארוזים בצפיפות ברכיבים אלקטרוניים . ככל שמספר הרכיבים גדל, כך גם גודל לוח המעגל {}}} כדי למזער את גודל PCB, רכיבי SMD ו- BGA משמשים מכיוון שהם קומפקטיים ודורשים פחות שטח.
בעוד ששתי הטכנולוגיות עוזרות להפחית את גודל הלוח,רכיבי BGA מציעים מספר יתרונות מובהקיםכל עוד הם מלחצים כראוי כדי להבטיח חיבור אמין .
יתרונות נוספים של BGA:
- שיפור תכנון PCB עקב צפיפות עקבות מופחתת
- אריזה חזקה ועמידה
- התנגדות תרמית נמוכה יותר
- ביצועים וקישוריות במהירות גבוהה יותר
