האוויר אופטית BGA Reballing תחנת

האוויר אופטית BGA תחנת reballing

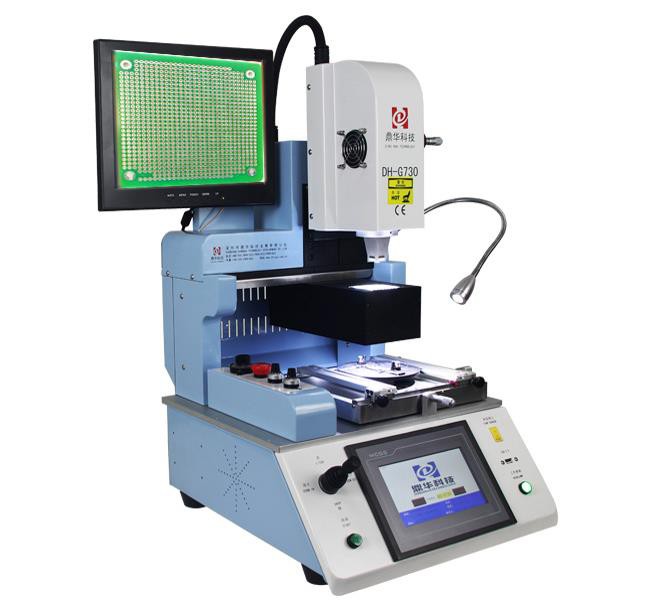

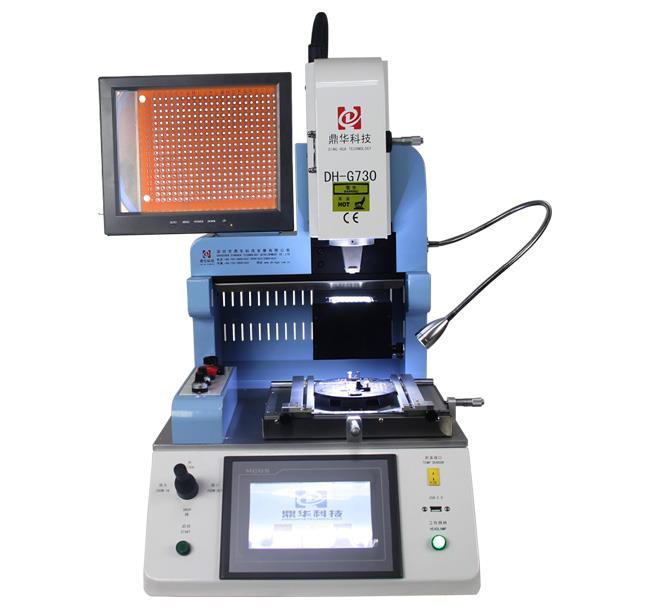

זה מכונה DH-G730 היא תחנת עבודה אוטומטית IC, עם מסך 15 אינץ ', ו 1080P, ו מיובאים מצלמה CCD אופטי שיכול לפצל שני צבעים עבור שבב PCB, המשמש בעיקר IC של טלפון סלולרי, כגון, iPhone, Samsung , Huawei ו Xiaomi וכו '

פרטי המוצר של אוויר חם BGA תחנת reballing אופטי

פרטי המוצר של האוויר חם בגה תחנת reballing אופטי

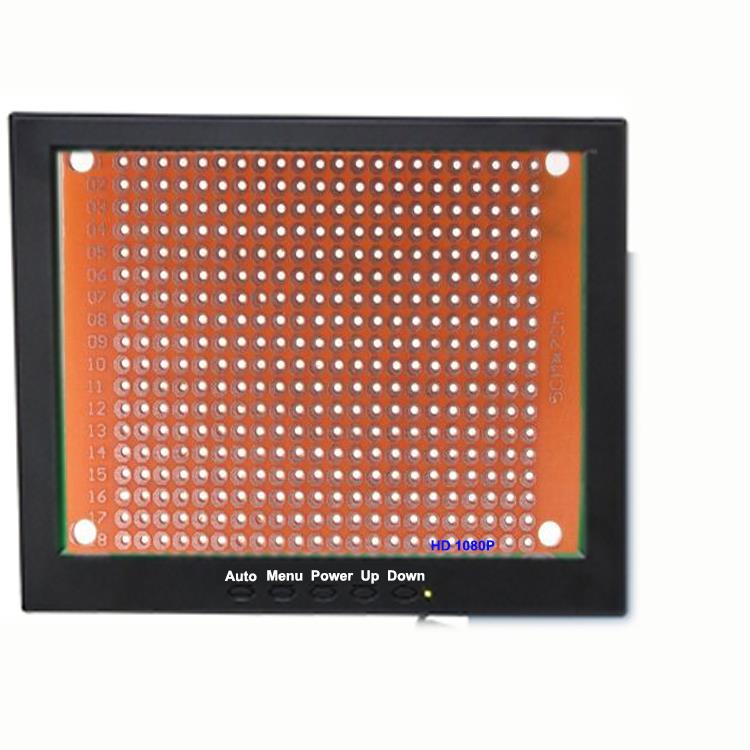

HD לפקח על המסך, 1080p, נקודות של שבב ו PCBA יכול להיות הדמיה על זה, כאשר התבוננות שני סוגים של צבעים מקופל, פשוט לחץ על "התחל" כדי להתחיל מכונה.

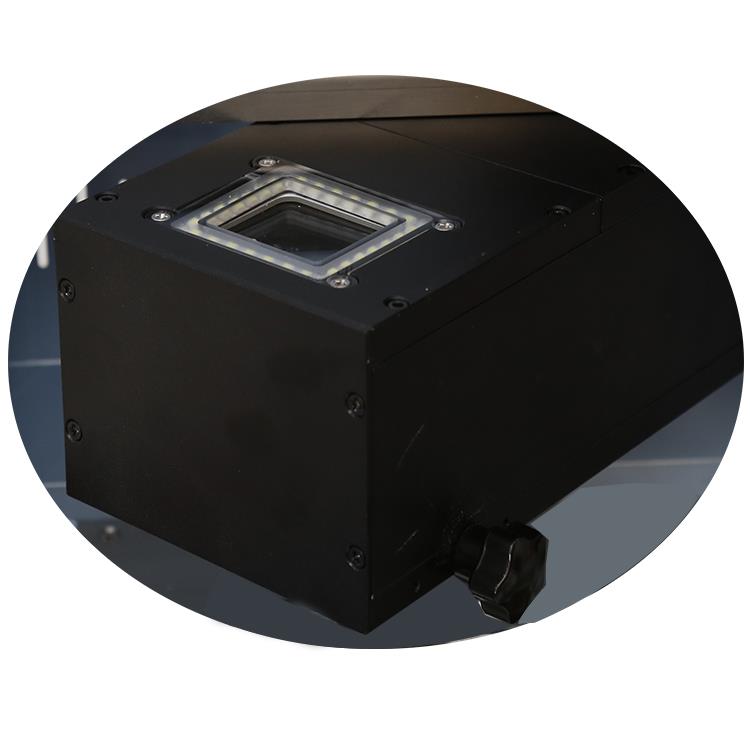

מיובאים מצלמה CCD אופטי, אשר יכול תמונה שני סוג של צבעים על המסך כי המסך, כדי ליישר עבור bga, IC ו QFN וכו '

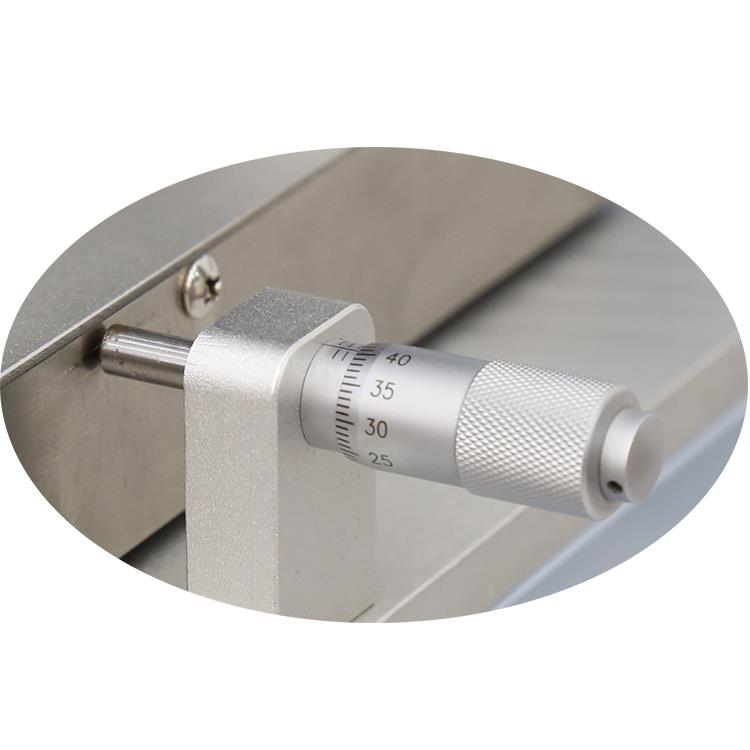

מיקרומטר עבור PCB לכוונן ימינה או שמאלה אחורה או אחורה כאשר יישור עבור שבב PCB.

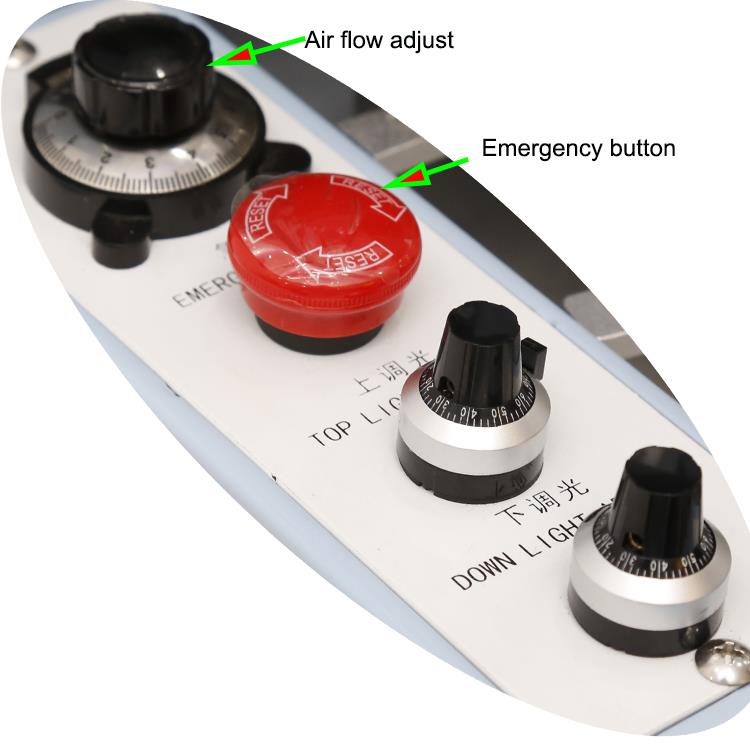

לחצנים פונקציונליים של תחנת עבודה של בגה, כגון, זרימת אוויר מתאימה לאוויר חם עליון כאשר desoldering או הלחמה, כפתור חירום התאמת אור עבור מצלמת CCD.

DH-G730 בגו rework תחנת הפעולה ממשק, פשוט וקל לתפעול, כל הפרמטר ניתן להגדיר על מסך המגע, הוא מרכז השליטה של כל המכונה.

על המפעל שלנו

המפעל שלנו בחוץ

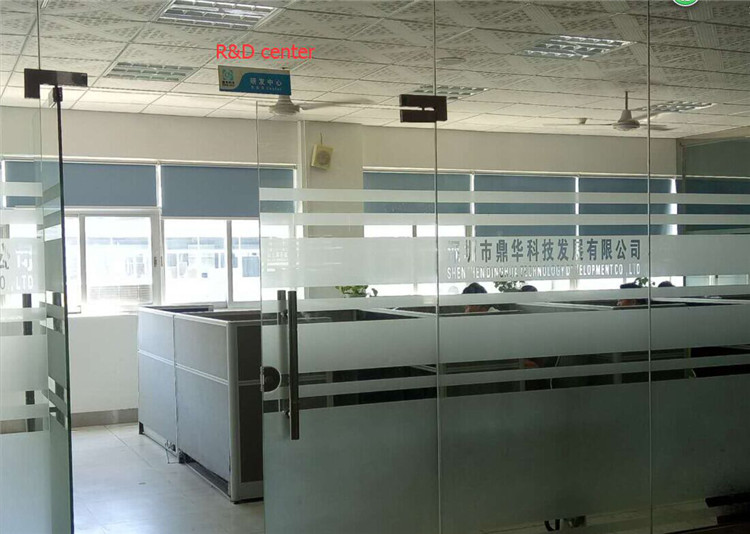

מחלקת המחקר והפיתוח של הסגנון החדש תחנת עבודה מחדש של בגה

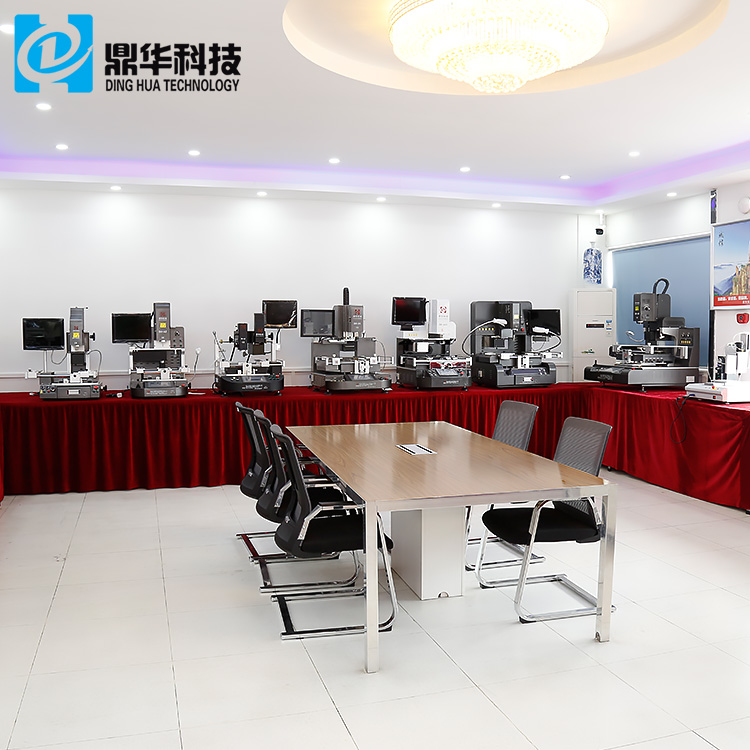

חדר תצוגה מבריק ורחב לתחנת BGA חוזרת המציגה ביקור לקוחות

אחד מהמשרדים שלנו

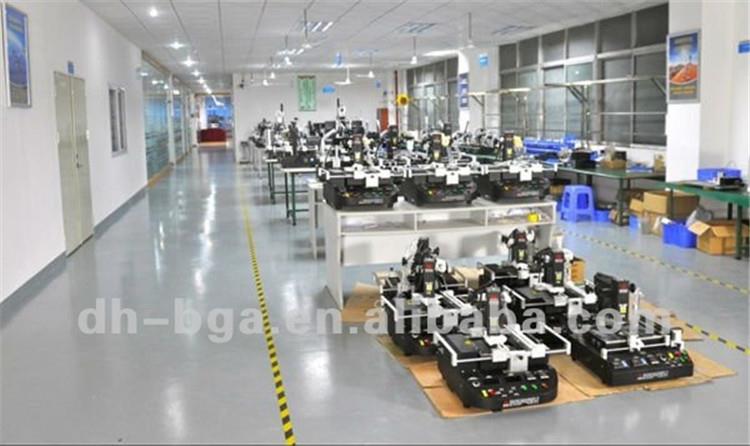

הסדנה שלנו עבור BFA rework תחנת הרכבת

משלוח, משלוח ומשרתים של אוויר חם בגה תחנת reballing אופטי

כל המכונה יהיה ארוז במקרה דיקט (ללא צורך fumigation), והניח עץ ברים, קצף וקרטון נייר קטן וכו ', עבור מכונת קבוע.

כל מכונה תהיה לפחות אחריות לשנה אחת עבור מחשב שלם, ו 3 שנים עבור תנורי חימום, אם סדר יותר מ -10 להגדיר בבת אחת, האחריות שנים יהיה 3 שנים.

שאלות נפוצות של האוויר אופטית בגה תחנת reballing אופטי

1. ש: אם אני צריך להשתמש זרבובית עבור אוויר חם?

ת: כן, אם גודל השבב אינו קבוע, ניתן לכוונן את הזרבובית.

2. ש: כשאני לנקות את שאריות, אני צריך להשתמש באלכוהול?

ת: לא, אתה גם יכול להשתמש ממס, בכל מקרה, לאחר שימוש זה, כדאי לשטוף את היד שלך.

3. ש: כמה מנות יש למכונת חימום?

A: 2 תנורים, שניהם אוויר חם, כמו כל PCBs הטלפון הנייד הם קטנים מאוד, הם לא נחוצים להיות מראש.

4. ש: מה גודל זה יכול להרים על ידי עט ואקום מובנית שלה?

A: הגודל הזמין הוא מ 1 * 1 ~ 80 * 80mm

תיקון ידע או עצות

תיקון חור, שיטת השתלות

מתווה

שיטה זו משמשת לתיקון נזק חמור לחור או לשינוי הגודל, הצורה או המיקום של כלי עבודה לא נתמך או חור הרכבה. החור עשוי להיות רכיב מוביל, חוטים, מחברים, סיכות, מסופים או חומרה אחרת לרוץ דרך זה. שיטה זו לתקן משתמשת פינה של חומר הלוח תואמת אפוקסי כוח גבוה כדי לאבטח את פינה במקום. לאחר החומר החדש הוא מלוכדות במקום חור חדש יכול להיות קדח. שיטה זו יכולה לשמש על צדדית, צדדית או רב שכבתית PC לוחות ומכלולים.

זְהִירוּת

חיבורי שכבה פנימיים פגומים עשויים לדרוש תוספת של חוטי פני השטח.

מקורות

1.0 מבוא

2.1 טיפול באסיפות אלקטרוניות

2.2 ניקוי

2.5 אפייה וחימום מראש

2.7 אפוקסי ערבוב וטיפול

כלים וחומרים

חומר בסיס רוד

מְנַקֶה

סוף מילס

אפוקסי

מיקרו-מקדחה מערכת

מִיקרוֹסקוֹפּ

ערבוב מקלות

תנור

סכין מדויקת

מערכת מקדחה מדויקת

תער גילוח

קלטת, טמפרטורה גבוהה

מגבונים

תהליך

1.Clean את האזור.

2.Drill את החור פגום או בגודל לא תקין באמצעות טחנת סוף קרביד או תרגיל. מיל את החור באמצעות מכונת קידוח דיוק או כרסום מכונת דיוק. הקוטר של כלי חיתוך צריך להיות קטן ככל האפשר עדיין עדיין להקיף את האזור כולו פגום.

הערה

פעולות שחיקה יכולות ליצור חיובים אלקטרוסטטיים.

3.Cut חתיכת החלפת חומר בסיס מוט. חומר הבסיס מוט עשוי ממלאי מסמרת FR-4. חותכים את אורך כ 12.0 מ"מ (0.50 ") יותר מאשר הצורך.

4. לנקות את השטח reworked.

5. השתמש בקלטת טמפרטורה גבוהה כדי להגן על חלקים חשופים של לוח PC הגובל באזור חוזרת.

6.Mix אפוקסי.

7.Coat הן את פינה ואת החור עם אפוקסי ולהתאים יחד. החל אפוקסי נוסף סביב המערכת של חומר חדש. הסר עודף אפוקסי.

8.Cure אפוקסי לכל נוהל 2.7 אפוקסי ערבוב וטיפול.

זְהִירוּת

רכיבים מסוימים עשויים להיות רגישים לטמפרטורות גבוהות.

.9 הסר את הקלטת וחתך את החומר העודף באמצעות סכין הגילוח. מיל או קובץ מסומנת סומק עם משטח הלוח.

10. להשלים את הנוהל על ידי חורים redrilling והוספת מעגלים כנדרש.
