תחנת BGA Reballing אופטית אוטומטית מלאה

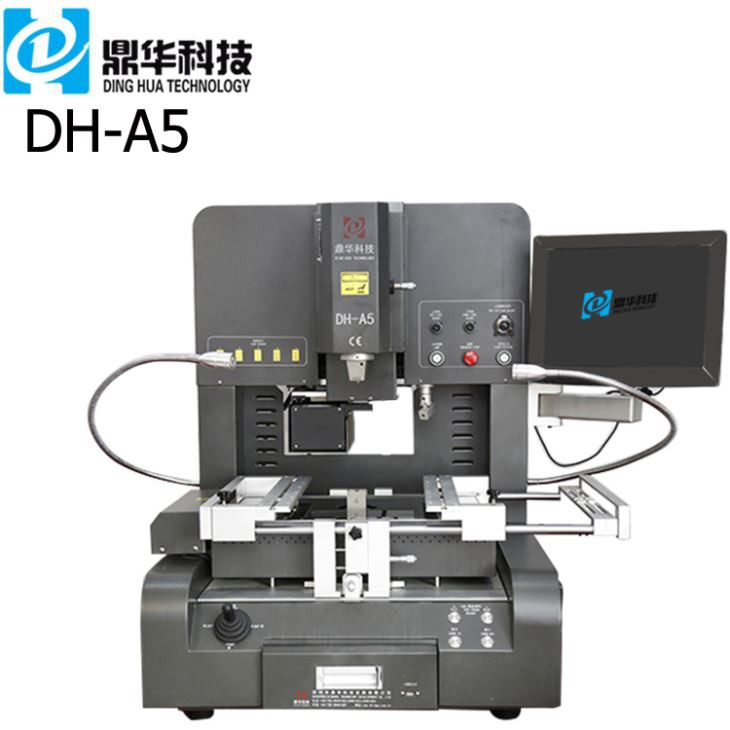

תחנת עיבוד מחדש של BGA אוטומטית מלאה HD-A5 היא מכונת תיקון/הרכבה מתקדמת, עם אופטי מיובא

מצלמת CCD, מזין שבבים אוטומטי שיכול להעמיס על שבב עד 80*80 מ"מ ומשקל של פחות מ-5 ק"ג,

במיוחד הקלטת פרופילי הטמפרטורה המלאים שלו שימושית מאוד עבור חברות בינלאומיות, כפי שהם צריכים

לנתח תוצאות הלחמה והלחמה תחת טמפרטורות וזמנים שונים וכו'.

פרמטרי ייצור של תחנת reballing אופטית אוטומטית מלאה של bga

פרטי ייצור של תחנת reballing אופטית אוטומטית מלאה של bga

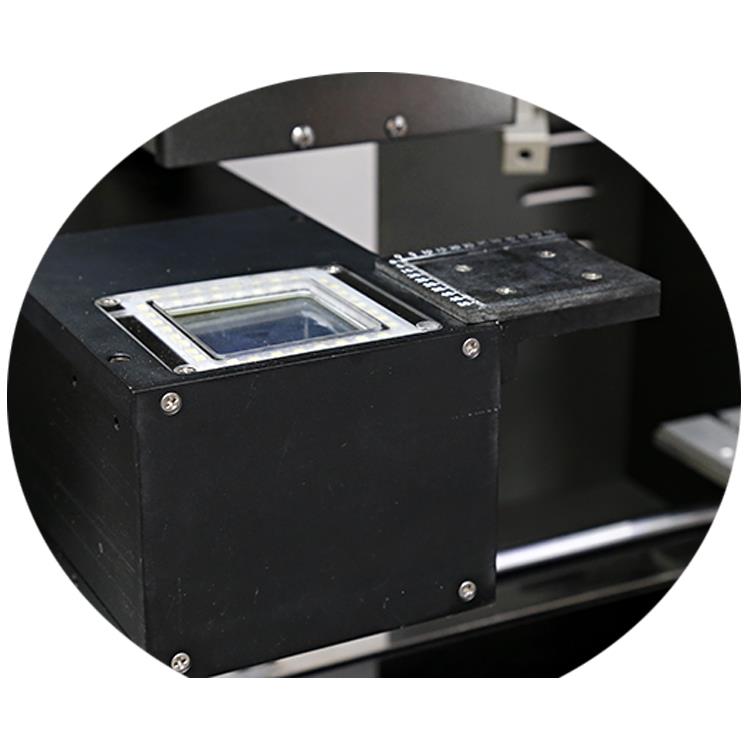

מצלמת CCD אופטית ומזין שבבים

מצלמת CCD אופטית מיובאת עם פונקציית פיצול שני צבעים, צבע אחד הוא נקודות שבבים, אחד הוא נקודות של PCB,

שניהם מוצגים על מסך התצוגה.

מזין שבבים, הוא יכול לשאת שבב אוטומטית לאיסוף או החלפה, גודל השבב יכול להיות עד 80*80 מ"מ, ו

העמסה של פחות מ-5 ק"ג.

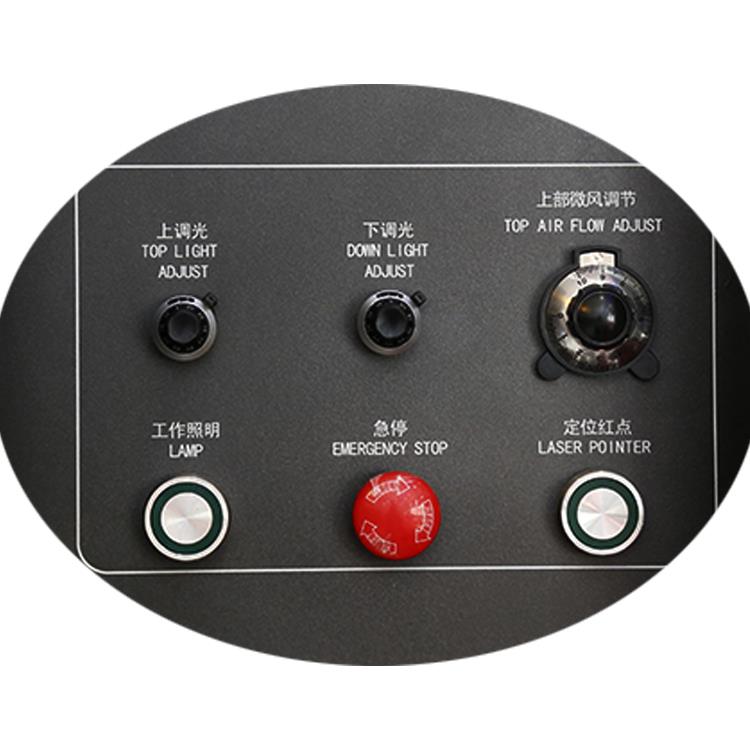

התאמת זרימת אוויר עליונה, זה יכול להיות ידני או אוטומטי, במיוחד עבור תיקון שבב מיקרו שימושי מאוד.

כוונון אור עליון/תחתון, משמש לנורות CCD אופטיות המוצגות על מסך הצג.

לחצן חירום, ניתן ללחוץ עליו בכל עת במידת הצורך, ואז המכונה תפסיק מיד.

מיקום לייזר, שיכול לעזור ל-PCB או לשבב למצוא את המיקום הנכון על שולחן העבודה.

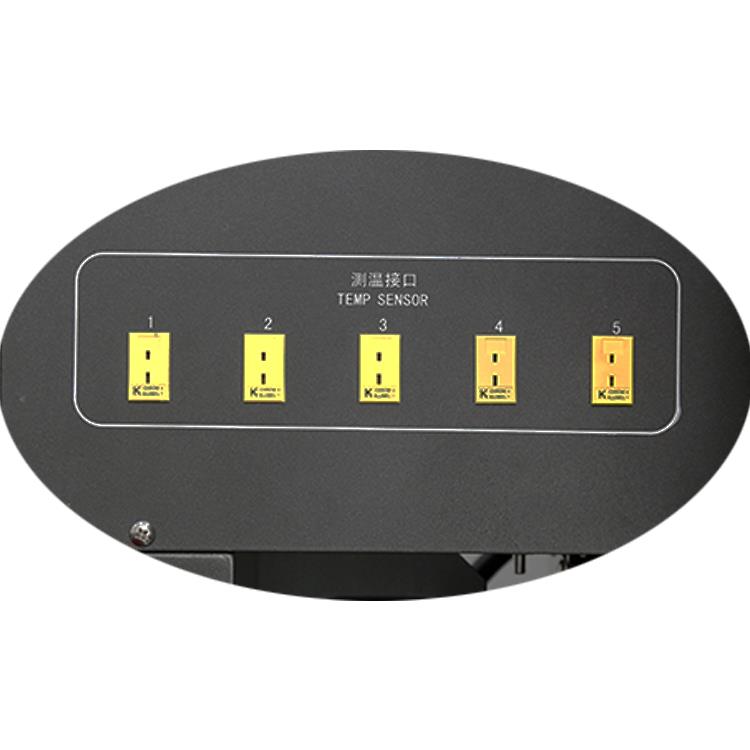

צמד תרמי מרובים יכול לבדוק טוב יותר ולאמת אזורי חימום שונים, כדי לכייל טמפרטורה טובה יותר

במקרה של טמפרטורה נמוכה או גבוהה יותר.

אזור חימום מוקדם אינפרא אדום, מורכב מ-6 חתיכות של צינורות חימום סיבים ומכוסה במגן גלס שיכול למנוע

כל רכיב קטן למרות שאבק ירד לתוכם, והאור הבהיר הזה קל להיספג באור

PCB, בעת תיקון PCB קטן, ניתן לכבות 4 מהם.

כיצד פועלת תחנת העיבוד האוטומטית של BGA:

הסמכת מוצר של תחנת reballing אופטית אוטומטית מלאה של bga

עד כה, ללקוחות שלנו יש את Foxconn, Lenovo ו- Huawei וכו', חלקם השתמשו ב-bga מחדש

תחנה במשך יותר מ-7 שנים, ומשקפת היטב.

זהו אחד מקצה הקרחון של הסדנה, ותחנת העיבוד מחדש של BGA DH-A5 מרכיבה, אחרים

התאמה, הרצפה הנקייה והערימה המסודרת הם תנאי הכרחי של האיכות הטובה.

הוענק CE, פטנטים ומערכת הסמכה של איכות המוצר וכו '. שהם סימן המוצרים המצוינים.

שאלות נפוצות:

כמה טיפים לגבי תיקון

מה גודל המעגל שאתה מתקן לעתים קרובות?

קבע את גודל משטח העבודה של שולחן העיבוד מחדש של BGA שאתה רוכש. בדרך כלל, הגודל של מחשבים ניידים רגילים ולוחות אם למחשבים הוא פחות מ-420x400 מ"מ. זוהי הנחיה בסיסית בעת בחירת דגם.

גודל השבב שלעתים קרובות מולחם

חשוב לדעת גם את גודל השבבים המקסימלי וגם המינימלי. בדרך כלל, הספק יספק ארבע חרירים. הגודל של השבבים הגדולים והקטנים ביותר יקבע את גודל הזרבובית שאתה צריך לבחור.

גודל ספק הכוח

בדרך כלל, כבלי החשמל הראשיים בחנויות תיקונים בודדות הם בגודל 2.5 מ"מ. בעת בחירת תחנת עיבוד מחדש של BGA, דירוג ההספק לא יעלה על 4500W. אם כן, זה עלול לגרום לקשיים בהחדרת כבל החשמל.

עם פונקציה

האם יש לו 3 אזורי טמפרטורה?

שלושת אזורי הטמפרטורה צריכים לכלול את ראש החימום העליון, ראש החימום התחתון ואזור חימום מוקדם אינפרא אדום. שלושת האזורים הללו הם התצורה הסטנדרטית. נכון לעכשיו, לחלק מהמוצרים בשוק יש רק שני אזורי טמפרטורה, המורכבים מראש החימום העליון ואזור החימום המוקדם אינפרא אדום. שיעור הצלחת הריתוך עבור דגמים אלו נמוך מאוד, לכן הקפידו לבדוק זאת בעת הרכישה.

האם ראש החימום התחתון יכול לנוע למעלה ולמטה?

ראש החימום התחתון חייב להיות מסוגל לנוע למעלה ולמטה. זוהי אחת התכונות החיוניות של תחנת עיבוד מחדש של BGA. בעבודה עם מעגלים גדולים יחסית, הזרבובית של ראש החימום התחתון נועדה לספק תמיכה עזר באמצעות עיצוב מבני. אם הוא לא יכול לנוע למעלה ולמטה, הוא לא ימלא את התפקיד הזה, ושיעור הצלחת הריתוך יקטן מאוד.

האם יש לו פונקציונליות חכמה של הגדרת עקומה?

הגדרת פרופיל הטמפרטורה היא אחד ההיבטים החשובים ביותר בעת שימוש בתחנת עיבוד מחדש של BGA. אם עקומת הטמפרטורה אינה מוגדרת כהלכה, שיעור הצלחת הריתוך יהיה נמוך מאוד, וייתכן שלא יתאפשרו ריתוך או פירוק. ישנם כיום מוצרים בשוק, כמו ה-GM5360 של Goldpac Technology, המציעים הגדרות נוחות של עקומת טמפרטורה.

האם יש לו פונקציית הלחמה מחדש?

אם הגדרת עקומת הטמפרטורה אינה מדויקת, שימוש בפונקציה זו יכול לשפר משמעותית את שיעור הצלחת הריתוך. ניתן להתאים את טמפרטורת הריתוך במהלך תהליך החימום.

האם יש לו פונקציית קירור?

בדרך כלל, מאווררים צולבים משמשים לקירור.

האם יש משאבת ואקום מובנית?

משאבת ואקום מובנית נוחה לקליטת שבב BGA בעת פירוקו.
