מסך מגע Samsung bga תחנת עיבוד מחדש
תצוגה מקדימה מהירה:
מחיר מפעל מקורי! מכונת עיבוד חוזרת DH-A1 BGA עם תנור IR לתיקון אייפד קיימת כעת במלאי. היא תוכננה על ידי
מערכת הפעלה ידידותית למשתמש, שמטרתה לעזור למפעיל להבין כיצד להשתמש תוך מספר דקות.
1. מפרט
מִפרָט | ||
1 | כּוֹחַ | 4900W |
2 | מחמם עליון | אוויר חם 800W |
3 | מחמם תחתון מחמם ברזל | אוויר חם 1200W, אינפרא אדום 2800W 90w |
4 | ספק כוח | AC220V±10%50/60Hz |
5 | מֵמַד | 640*730*580 מ"מ |
6 | מיקום | חריץ V, תמיכת PCB ניתנת להתאמה לכל כיוון עם מתקן אוניברסלי חיצוני |
7 | בקרת טמפרטורה | צמד תרמי מסוג K, בקרת לולאה סגורה, חימום עצמאי |
8 | דיוק טמפ' | ±2 מעלות |
9 | גודל PCB | מקסימום 500*400 מ"מ מינימום 22*22 מ"מ |
10 | שבב BGA | 2*2-80*80 מ"מ |
11 | מרווח שבבים מינימלי | 0.15 מ"מ |
12 | חיישן טמפרטורה חיצוני | 1 (אופציונלי) |
13 | משקל נטו | 45 ק"ג |
2.תיאור תחנת העיבוד מחדש DH-A1 BGA
מאפיינים:
1. טכנולוגיית ריתוך אינפרא אדום.
2. חימום אינפרא אדום, יכול למנוע את נזקי ה-IC עקב החימום המהיר או הבלתי מופרע.
3. תפעול קל; המשתמש יכול לפעול במיומנות לאחר אימון של יום אחד.
4. אין צורך בכלי ריתוך, זה יכול לרתך כל שבבים מתחת ל-50 מ"מ.
5. עם מערכת hot melt 800W, טווח חימום מוקדם 240*180 מ"מ.
6. זה לא משפיע על החלקים החכמים ללא אוויר חם, ומתאים לרתך BGA, SMD, CSP, LGA, QFP, PLCC ו-BGA reballing.
7. זה מתאים למגוון רכיבי BGA של מחשבים, מחשבים ניידים, פלייסטיישן, במיוחד בערכת שבבים Northbridge/Southbridge של .
3. למה אתה צריך לבחור DH-A1 bga תחנת עיבוד מחדש?

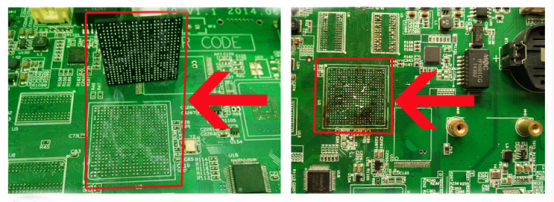

תוצאה באמצעות תחנת עיבוד מחדש של DH-A1 BGA (תמונה שמאל) | לעומת | תוצאה באמצעות תחנת BGA מחדש של mfg של אחרים (תמונה ימין) |
1. כדור הלחמה יכול להמיס לחלוטין | 1. כדור הלחמה יש desuide | |
2. חימום מאוזן לא יזיק ל-BGA | 2. Pad ניזוק לאחר השימוש | |
3. חימום אינו משפיע על הופעת PCB גם לאחר מספר פעמים של חימום | 3.המראה מתחיל להצהיב לאחר החימום |
אנא עיין בתמונה למטה כדי להשוות את ההשפעה האמיתית לאחר השימוש בתחנת העיבוד מחדש של המותג bga עם אחרים לפני שאתה מקבל החלטה.
4. ידע קשור:
פרופיל הלחמה מחדש
יש ליצור את פרופיל זרימת ההלחמה מחדש לרכיב בהתאם לצפיפות הרכיב, גודל, משקל, צבע ו
סוג המצע שכן אלו הם גורמים עיקריים הקובעים את קצב הסעת החום דרך שכבות הסיליקון. בתור המרכיב
נחשף לסביבה לא ניתן להשתמש בפרופיל הייצור המקורי מכיוון שהוא עלול להיות אגרסיבי מדי ולפגוע ב
המועצה למדינת BER. נרכשים גליונות נתונים של רכיבים וסוג משחת הלחמה המשמשים במהלך מפרטי הייצור
כדי לקבוע את שיא נקודת ההיתוך, שעליו יתבסס הפרופיל. פרופיל הלחמה טיפוסי כולל חימום מוקדם, השרייה, זרימה חוזרת
ושלבי קירור. שלב חימום מוקדם טיפוסי הוא עליית חום בסביבות 3C/s עד 120 - 150C, תלוי בסגסוגת ההלחמה המשמשת.
שלב זה מבטיח שלא יתרחש נזק הלם חום לכל המצעים ושיעורי ההתפשטות על פני הלוח נשמרים ביחס דומה.
במהלך שלב ההשריה הטמפרטורה מוגברת כדי להגיע ל-170 - 210C באזור היעד. שמירה על עקומת פרופיל תלולה בשלב זה
יאפשר לשמור על הפרופיל קצר תוך שמירה על פחות מ-5 דקות מחזור חום כולל. Liquidus שלב 190C - 230C הוא מכריע ואנחנו שומרים
זה קצר ככל האפשר כדי למנוע נזק למסכת הלחמה ברכיב במהלך הרמה אוטומטית המופעלת באמצעות ואקום. שלב ההתקררות האחרון
עקומת הטמפרטורה היא בדרך כלל 5-6C/s כדי להחזיר את הרכיב לטמפרטורת הסביבה ביעילות וללא הלם.
החלפת IC BGA
ללא ספק התהליך המוצלח ביותר שקיים לשחזור לוח מעגלים מודפסים עם כשלי BGA. עם זאת, תהליך זה הוא היקר ביותר
ולא ניתן להחיל אותם על רכיבים מיושנים או EOL. במהלך תהליך זה הוסר רכיב ישן, אתר PCB BGA ניקה וחדש
רכיב מולחם במקום. שיעור הצלחה גבוה תלוי באיכות החלקים המסופקים על ידי הספק ובמידע הזמין, כגון סוג סגסוגת.

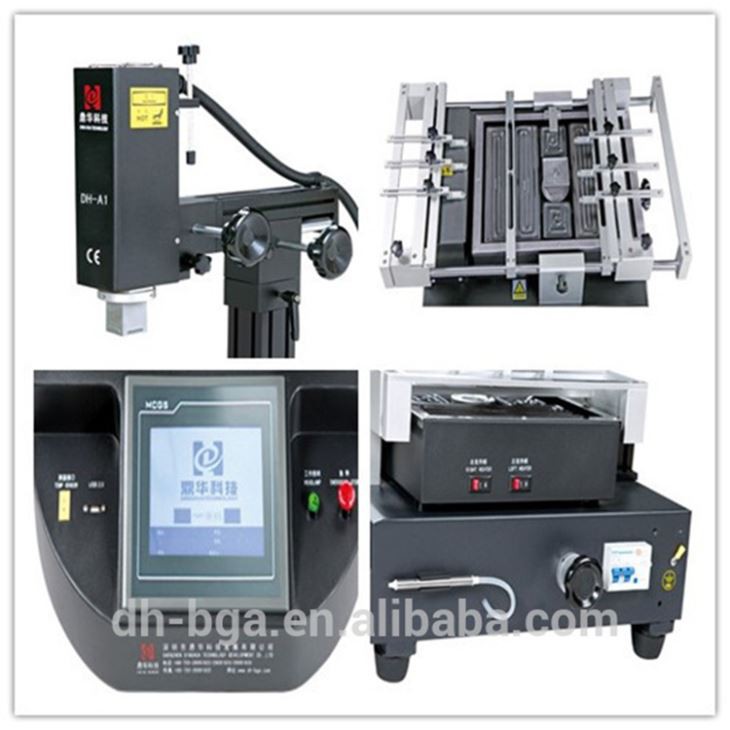

5.תמונות מפורטות של תחנת DH-A1 BGA REWORK

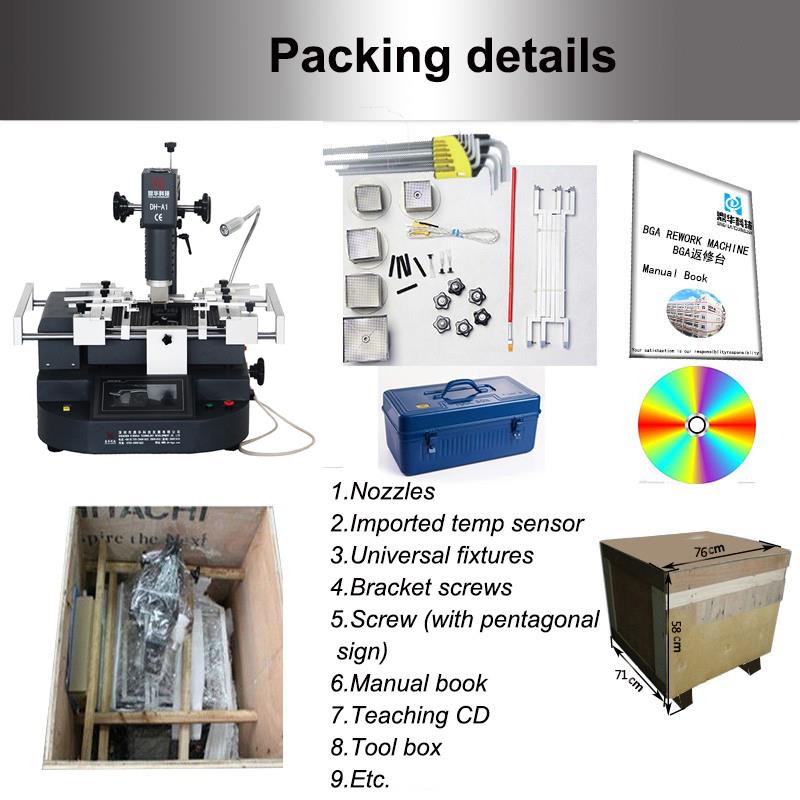

6.פרטי אריזה ומשלוח של תחנת DH-A1 BGA REWORK STATION
פרטי משלוח של תחנת DH-A1 BGA REWORK STATION
משלוח: |
1. משלוח ייעשה תוך 5 ימי עסקים לאחר קבלת התשלום. |
2. משלוח מהיר על ידי DHL, FedEX, TNT, UPS ודרכים אחרות כולל בים או באוויר. |
