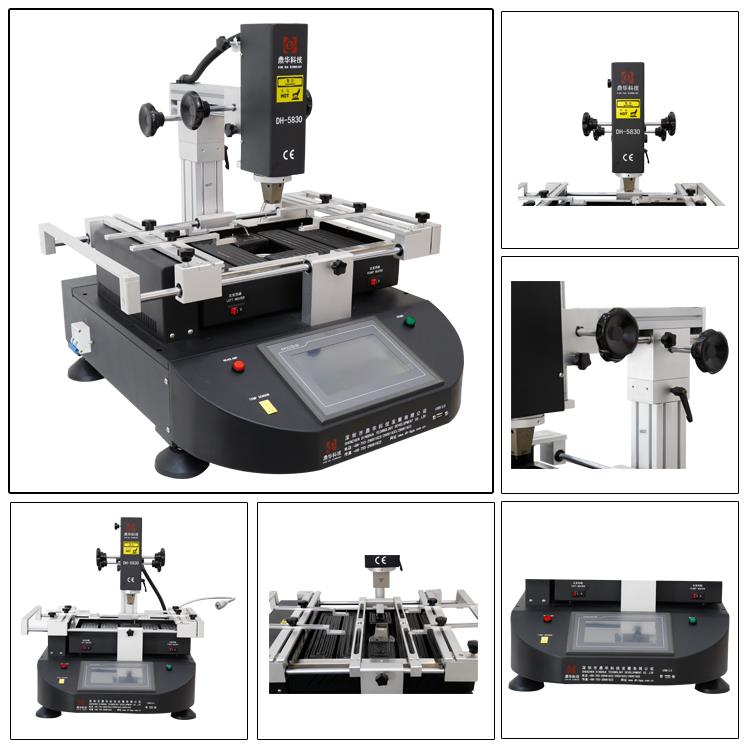

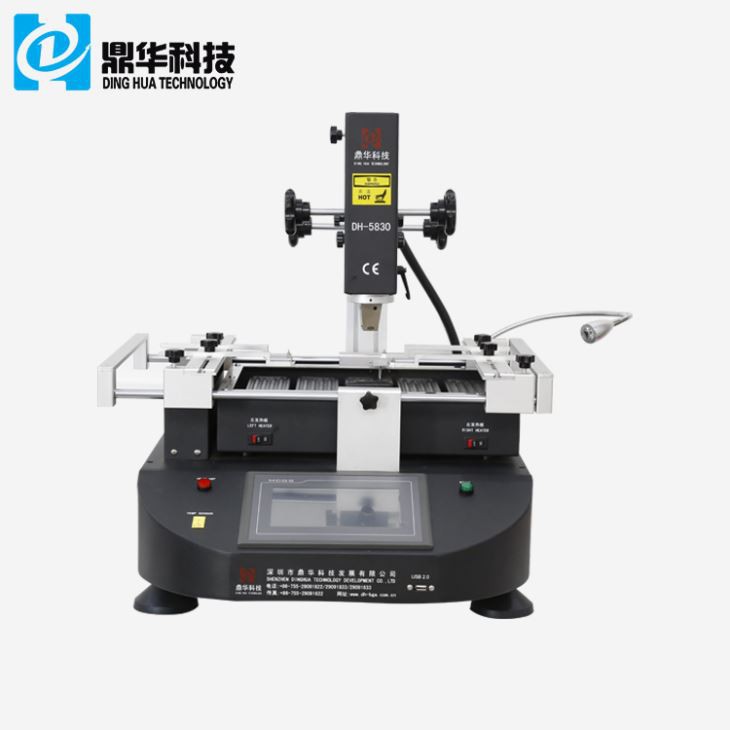

תחנת עיבוד מחדש של DH-5830 BGA

תחנת DH-5830 מסך מגע BGA Rework Station היא מערכת עיבוד מחדש מקצועית המיועדת להסרה, סיבוב מחדש, החלפה והלחמה של BGA, QFN, CSP ורכיבים אחרים להרכבה על פני השטח.

עם טכנולוגיית אוויר חם וחימום אינפרא אדום, בקרת טמפרטורה מדויקת וממשק מסך מגע, המכונה מסייעת למהנדסי תיקון להשיג תוצאות עיבוד חוזרות יציבות וניתנות לשחזור תוך מזעור נזקי PCB.



1	כּוֹחַ	4800W
2	מחמם עליון	אוויר חם 800w
3	מחמם תחתון	אוויר חם 1200W, אינפרא אדום 2700W
4	ספק כוח	AC220V±10%,50/60HZ
5	מימד	L560*W650*H580mm
6	מיקום	V-תמיכת PCB עם חריצים, ועם מתקן אוניברסלי חיצוני
7	בקרת טמפרטורה	צמד תרמי מסוג K, לולאה במינון שליטה, חימום עצמאי
8	טֶמפֶּרָטוּרָה דִיוּק	±2 מעלות
9	גודל PCB	מקסימום 420*400 מ"מ, מינימום 22*22 מ"מ
10	כוונון-עדין של שולחן העבודה	±15 מ"מ קדימה/אחורה, ±15 מ"מ ימין/שמאל
11	שבב BGA	2*2-80*80 מ"מ
12	מרווח שבבים מינימלי 0.15 מ"מ	0.15 מ"מ
13	חיישן טמפ'	1 (אופציונלי)
14	משקל נטו	31 ק"ג

1, התאמה-בדיוק גבוה:
מצויד במנגנון סליידר, המאפשר לכוון את כל שלושת הצירים (X, Y ו-Z) עדין ולמקם במהירות. זה מבטיח דיוק מיקום מעולה ויכולת תמרון.

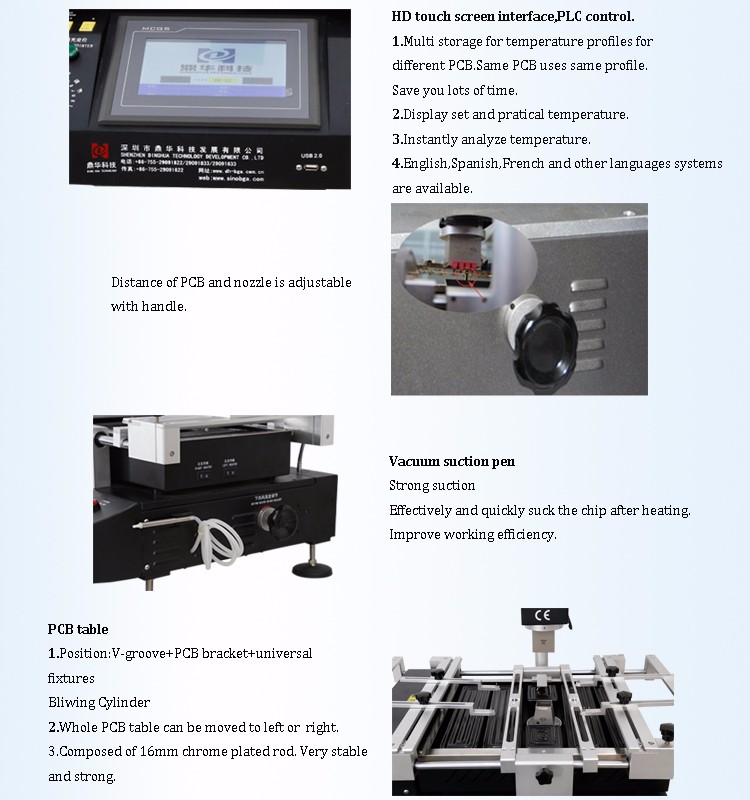

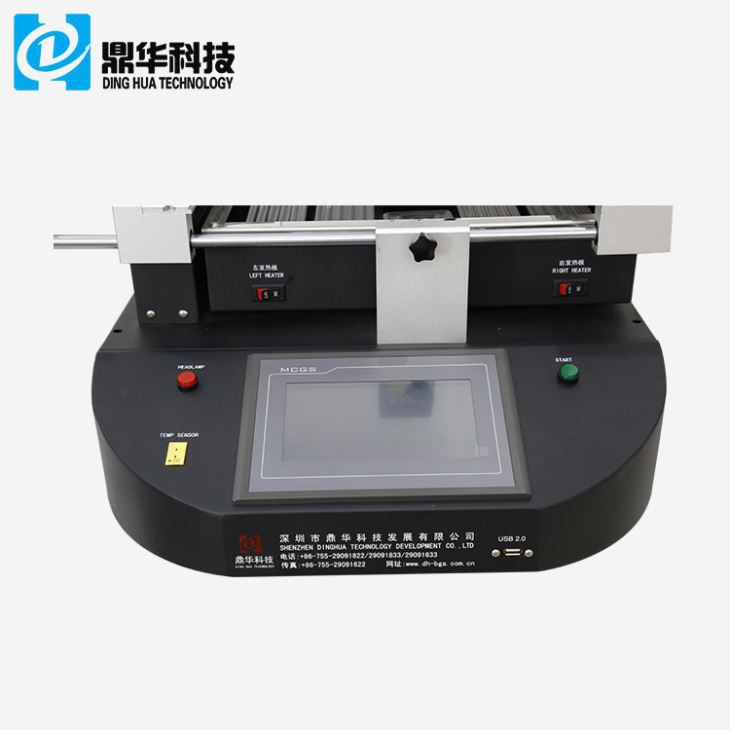

2, תפעול מסך מגע
כולל ממשק לוח מגע ומערכת בקרת PLC להבטחת פעולה יציבה ואמינה. הוא תומך באחסון של פרופילי טמפרטורה מרובים וכולל פונקציות הגנת סיסמה ושינוי במהלך האתחול. פרופילי הטמפרטורה מוצגים ישירות על מסך המגע.

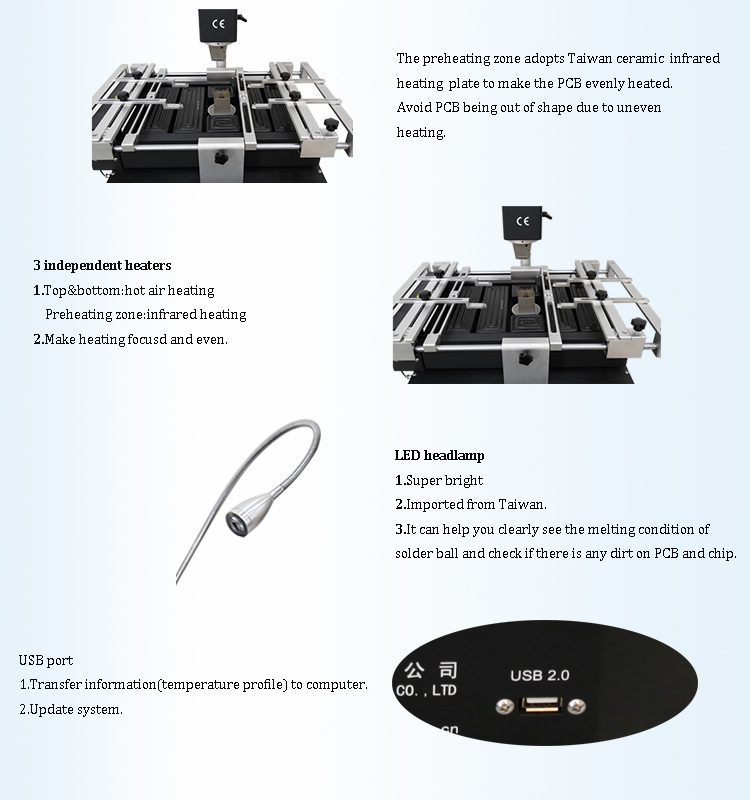

3, אזורי חימום עצמאיים:
כולל שלושה אזורי טמפרטורה נשלטים באופן עצמאי:

• חימום אוויר חם לאזור העליון והתחתון.
• חימום IR לאזור התחתון.
• הטמפרטורה נשלטת במדויק עם דיוק של ±2ºC. אזור החימום העליון יכול לנוע בחופשיות לפי הצורך, בעוד שהאזור השני ניתן לכיוון אנכי. המחממים העליונים והתחתונים מאפשרים בקרת טמפרטורה מרובה-מקטעים בו-זמנית. ניתן לכוונן את תפוקת הכוח של אזור החימום ה-IR בהתבסס על דרישות תפעול.

תיקון לוח אם למחשב נייד

מתאים לתיקון והחלפה של שבבי BGA על לוחות אם של מחשבים ניידים.

תיקון כרטיס מסך

תומך בעיבוד מחדש והחלפה של GPU עבור כרטיסי מסך שולחניים ותעשייתיים.

תיקון קונסולות משחקים

משמש עבור Xbox, PlayStation ויישומי תיקון לוחות אם של קונסולות משחקים אחרות.

לוחות בקרה תעשייתיים

אידיאלי לתיקון מערכות בקרת אוטומציה תעשייתית ולוחות אלקטרוניים משובצים.

תיקון מוצרי אלקטרוניקה לרכב

תומך ב-ECU, מודולי בקרת רכב ותחזוקת מערכת אלקטרונית מתקדמת.

תחזוקת ציוד תקשורת

מתאים לתיקון לוחות תקשורת, ציוד רשת והתקני טלקום.





















































































































































































ניתן להשתמש בתחנת עיבוד מחדש DH-5830 BGA לתיקון:

• סדקים במפרק הלחמה BGA
• מפרקי הלחמה קרה
• כשל ב-GPU
• החלפת שבב
• BGA reballing
• החלפת רכיבי QFN
• תיקון חבילת CSP
• פגמים בהלחמת PCB
