מסך מגע North Bridge BGA Rework Machine

מסך מגע גשר צפון bga מכונת עיבוד מחדש

תצוגה מקדימה מהירה:

אנו מציעים את ה-DH-C1 עם ביצועים משופרים. עם התכונות הרב-תכליתיות והעיצוב החדשני שלו, ה-DH-C1 מאפשר הסרה, הרכבה והלחמה בעצמה אחת. אם אתם מחפשים תחנת עיבוד BGA לתיקון טלפונים ניידים, מזל טוב! מצאת את היצרן המקורי-Dinghua, אחד ממותגי תחנות העיבוד מחדש של BGA הטובים בעולם.

1. מפרט

1	כוח מוחלט	4800W
2	מחמם עליון	800W
3	מחמם תחתון	מחמם תחתון: 1200W, IR תחתון: 2700W
4	כּוֹחַ	AC220V±10％ 50/60Hz
5	תנועת מחמם עליון	ימינה/שמאלה, קדימה/אחורה, סובב בחופשיות.
6	תְאוּרָה	נורת עבודה לד טייוואן, מותאמת לכל זווית.
7	אִחסוּן	50000 קבוצות של פרופילי טמפרטורה
8	מצב פעולה	מסך מגע HD, ממשק שיחה חכם, הגדרת מערכת דיגיטלית
9	מיקום	מיקום אינטליגנטי, PCB ניתן לכיוון X, Y עם "תמיכה ב-5 נקודות" + תושבת PCB עם חריץ V + מתקנים אוניברסליים.
10	בקרת טמפרטורה	חיישן K, לולאה סגורה
11	דיוק טמפ'	±2 מעלות
12	גודל PCB	מקסימום 400 מ"מⅹ400 מ"מ לפחות 20 מ"מⅹ20 מ"מ
13	שבב BGA	2*2~80*80 מ"מ
14	מרווח שבבים מינימלי	0.15 מ"מ
15	חיישן מזג	1 יחידה
16	מידות	L560×W590×H690 מ"מ
17	משקל נטו	בערך 32 ק"ג

2. תיאור המוצר ויישום של תחנת העיבוד מחדש DH-C1 BGA

תכונות:

1. מאוורר זרימה צולבת בעוצמה גבוהה:התחנה משתמשת במאוורר צולב בעוצמה גבוהה כדי לאפשר קירור מהיר של ה-PCB ולמנוע עיוות. הוא כולל גם משאבת ואקום פנימית וצ'אק ואקום חיצוני כדי לסייע בהסרת שבב BGA.
2. אזורי חימום עצמאיים:לתחנה שלושה אזורי חימום נשלטים באופן עצמאי, כל אחד עם בקרות טמפרטורה מרובות. אלה ניתנים להתאמה כדי להבטיח אינטגרציה מיטבית בין אזורי הטמפרטורה השונים. ניתן להגדיר הגדרות טמפרטורת חימום, זמן, שיפוע, קירור ואקום דרך ממשק המשתמש.
3. מתקן נשלף:המתקן הנשלף הגמיש והנוח מגן על ההתקנים ההיקפיים של ה-PCB מפני נזק וזיהום. זה ניתן להתאמה ליישומי BGA Rework שונים.
4. בקרת טמפרטורה מדויקת:המערכת משתמשת בצמד תרמי מסוג K בעל דיוק גבוה עם בקרת לולאה סגורה ופיצוי טמפרטורה אוטומטי. הוא כולל PLC ומודול טמפרטורה, המבטיחים סטיית טמפרטורה מדויקת של ±2 מעלות. מחבר מדידת הטמפרטורה החיצוני מאפשר ניטור וניתוח מדויקים של עקומת הטמפרטורה בזמן אמת.
5. תכונות בטיחות:תחנת העיבוד מחדש DH-C1 BGA מאושרת CE ומצוידת במתג עצירת חירום והתקן הגנה אוטומטי לכיבוי כדי להבטיח בטיחות במקרה חירום.

בַּקָשָׁה:

1. יישומי מוצר:

תחנת העיבוד מחדש DH-C1 BGA מתאימה לעיבוד מחדש של לוחות האם של מכשירים אלקטרוניים שונים, לרבות מחשבים, סמארטפונים, מחשבים ניידים, מצלמות דיגיטליות, מזגנים וטלוויזיות, כמו גם מכשירים בתעשיות כמו רפואה, תקשורת ומכוניות.

2. מגוון רחב של יישומים:

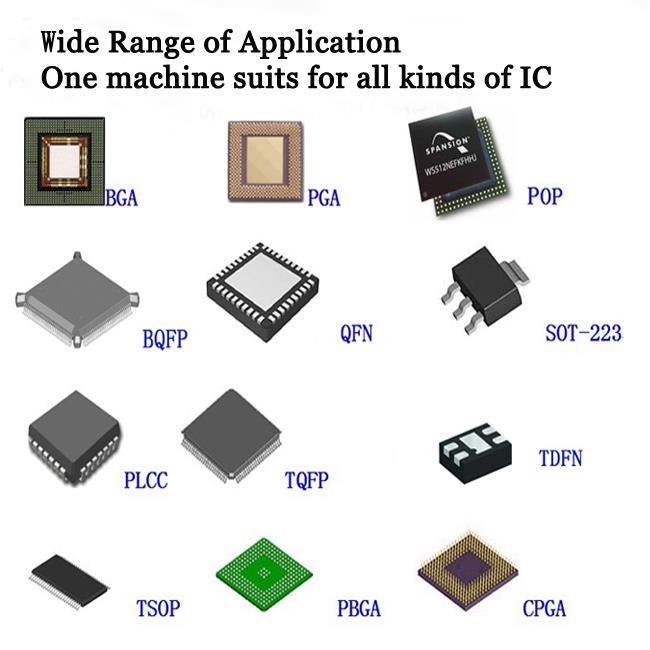

הוא תומך בעיבוד מחדש של רכיבים שונים, כולל BGA, PGA, POP, BQFP, QFN, SOT-223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA ושבבי LED.

שימוש: תחנת עיבוד BGA אחת המשמשת עבור BGA, PGA, POP, BQFP ו-QFN.

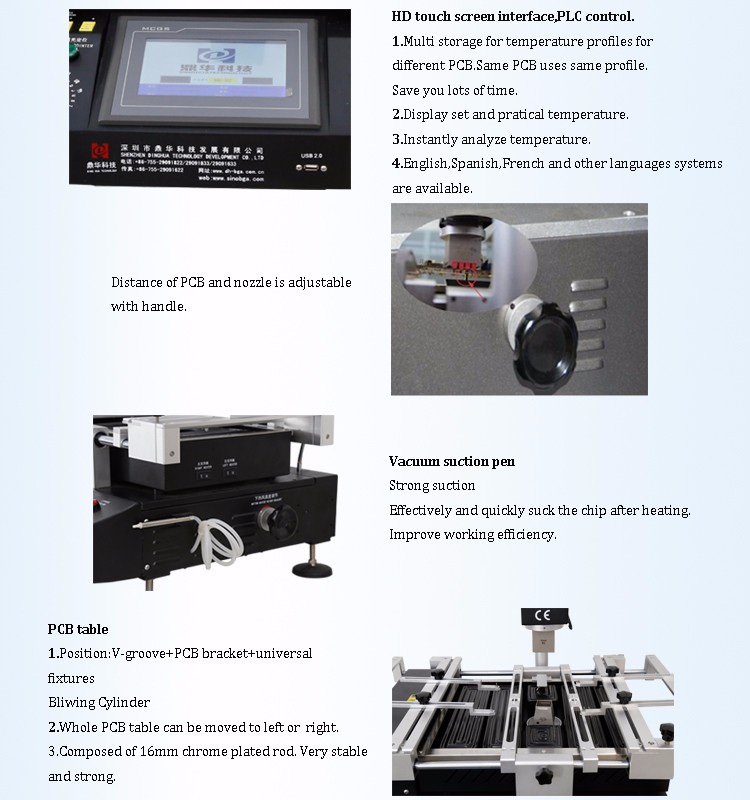

3.פרטים של תחנת עיבוד מחדש של DH-C1 BGA

4. למה כדאי לבחור בנו

Dinghua היא ספקית פתרונות מפעלי SMT מובילה בסין, המציעה ייעוץ ושירותים מקצועיים לבניית מפעלי SMT, עם ניסיון של למעלה מ-13 שנים.

1. עזרנו ללקוחות לבנות מפעלים חדשים רבים ברחבי העולם.
2. הכשרנו יותר מ-500 מומחים וטכנאים עבור לקוחותינו.
3. הפכנו לשותף הסיני האמין ביותר עבורך.

שווקי יצוא עיקריים:

• מזרח אירופה
• מזרח תיכון/אפריקה
• צפון אמריקה
• מערב אירופה
• אַסְיָה
• אוסטרליה
• מרכז/דרום אמריקה

5. פרטי משלוח עבור תחנת עיבוד מחדש של DH-C1 BGA

• אפשרויות משלוח גמישות:
• TNT
• DHL
• FedEx
• UPS
• EMS
• דֶרֶך הַיָם

6. שאלות נפוצות

ש: איך אני יכול לקנות את המכונה הזו ממך?

A:א. התייעץ איתנו לגבי מוצר זה באינטרנט או באמצעות דואר אלקטרוני.
ב. לנהל משא ומתן ולאשר את המחיר הסופי, המשלוח, דרכי התשלום ותנאים נוספים.
ג. אנו נשלח לך את חשבונית הפרופורמה ונאשר את הזמנתך.
ד. בצע את התשלום לפי השיטה המצוינת בחשבונית הפרופורמה.
ה. נכין את ההזמנה שלך על סמך חשבונית הפרופורמה לאחר אישור התשלום המלא שלך, ונבצע בדיקת איכות של 100% לפני המשלוח.
ו. ההזמנה שלך תישלח בדרך אוויר או בים.

ש: זו הפעם הראשונה שאני משתמש במכונה מסוג זה. האם זה קל לתפעול?

A:יש מדריך באנגלית או סרטון הדרכה המראה כיצד להשתמש במכונה.
אם עדיין יש לך שאלות כלשהן, אנא צור איתנו קשר באמצעות דואר אלקטרוני, סקייפ, טלפון או שירות TradeManager המקוון שלנו.

7. שירותים

• פניותיך הקשורות למוצרים שלנו ייענו תוך 24 שעות.
• OEM & ODM יתקבלו בברכה; מיתוג OEM זמין.
• הגנה על אזור המכירה שלך, רעיונות עיצוב וכל המידע הפרטי שלך.
• ביקורים במפעל זמינים.
• הדרכה כיצד להתקין ולהשתמש במכונה.
• מהנדסים זמינים לתת שירות למכונות מעבר לים.

8. היתרונות והחסרונות של טכנולוגיית הר משטח

טכנולוגיית הרכבה על פני השטח (SMT) קיימת כבר זמן מה והוכיחה כי היתרונות הצפויים הם, למעשה, אמיתיים. היתרונות של שטח מופחת, עלות נמוכה יותר וביצועים משופרים (איכות, אמינות וביצועים חשמליים) הוכחו וממשיכים להניע את היישום המוגבר של SMT.

היבט אחד של SMT שהיה קשה לניהול הוא תיקון, מגע והחלפה. זהו תחום מורכב כאשר בוחנים את כל סוגי החלקים. רבים מההיבטי התיקון והתיקון הנדונים בעלון זה יחולו על כל סוגי החלקים. עם זאת, חלק מבעיות התיקון המורכבות יותר עשויות לדרוש הערכה נוספת. השתמש במידע זה כנקודת התחלה ולקח אותו משם.

למה ומתי?

רבים מהיתרונות של SMT מגיעים מאוטומציה ובקרת תהליכים הזמינים בטכנולוגיה זו. המרווחים ההדוקים בין החלקים וסוגי הלחמה השונים גרמו לנו לשקול מחדש מה מקובל ומה צריך לתקן. הוכח שמכלולי מעגלים מודפסים (PCA) שלא תוקנו יהיו בעלי אחוזי הצלחה גבוהים בהרבה בבדיקה הסופית ובשימוש בהשוואה ל-PCA שתוקנו. תקלות בחלקים ובחיבורי הלחמה שתוקנו, ותקלות בחלקים ובחיבורי הלחמה בקרבת אזורי התיקון, שכיחים.

זה מדגיש ש-SMT לא הומצא כדי להקל על התיקונים. מידת האוטומציה הגבוהה ב-SMT מפחיתה את הצורך בתיקונים, ועם תשומת לב נאותה לפרטים, ניתן למנוע את רוב העבודות והתיקונים מחדש. התעשייה קיבלה עיבוד ותיקון מחדש כחלק מייצור עבור מכלולי מעגלים מודפסים דרך חורים קונבנציונליים. עם זאת, אין צורך לקבל זאת במקרה של טכנולוגיית SMT חדשה. יש דרכים למזער את זה.

עם זאת בחשבון, אנו מזמינים אותך לחשוב על תיקון, תיקון והחלפה באופן הבא.
