מכונת עיבוד מחדש אופטית SMD אוטומטית מלאה
מכונת עיבוד מחדש אופטית אופטית אוטומטית מלאה 1. תצוגה מקדימה מהירה: מכונת עיבוד מחדש של DH-A4D SMD מקצועית יותר עבור תיקון QFN, QFP & BGA קיימת כעת במלאי. אם אתם מחפשים תחנת bga rework לתיקון טלפונים ניידים, מזל טוב! מצאת את המפעל המקורי. דינגואה, אולי הוא...
תיאור
מכונת עיבוד smd אופטית אוטומטית מלאה
1. תצוגה מקדימה מהירה:
DH-A4D SMD REWORK MACHINE מקצועי יותר עבור תיקון QFN, QFP ו-BGA קיים כעת במלאי.
אם אתם מחפשים תחנת bga rework לתיקון טלפונים ניידים, מזל טוב! מצאת את המקור
בית חרושת. Dinghua, עשוי להיות המותג הטוב ביותר של תחנת bga rework ברחבי העולם. Dinghua, עשוי להיות המותג הטוב ביותר
של תחנת bga rework ברחבי העולם.
1. מִפרָט
מִפרָט | ||
1 | כוח מוחלט | 6800W |
2 | מחמם עליון | 1200W |
3 | מחמם תחתון | 2 1200W דוד IR 3 4200W |
4 | כּוֹחַ | AC220V±10％50Hz |
5 | מצב הפעלה | שני מצבים: ידני ואוטומטי. |
6 | מסך מגע HD, אדם-מכונה אינטליגנטי, הגדרת מערכת דיגיטלית. | |
7 | עדשת מצלמת CCD אופטית | קדימה / אחורה, ימינה / שמאלה ביד |
8 | מזין שבבים | אוֹטוֹמָטִי |
9 | תכונה | שואב ואקום יכול להיות גמיש (1 ~ 3 ס"מ), לגלות אוטומטית את מרכז השבב, קפיץ המותקן על פלטפורמת עבודה, וניתן להעביר את ה-IR לאור או ימינה וכו'. |
10 | הגדלה של מצלמה | 10x - 220x |
11 | כוונון עדין של שולחן העבודה: | ±15 מ"מ קדימה/אחורה, ±15 מ"מ ימינה/שמאלה |
12 | מיקום BGA | מיקום לייזר, מיקום מהיר ומדויק של pcb ו-bga |
13 | מיקום PCB | מיקום חכם, PCB ניתן לכוונון בכיוון X, Y עם "תמיכה ב-5 נקודות" + תושבת PCB עם חריץ V + מתקנים אוניברסליים. |
14 | בקרת טמפרטורה | חיישן K, לולאה קרובה, בקרת PLC |
15 | דיוק מיקום: | ±0.01 מ"מ |
16 | דיוק טמפ' | מעלה אחת ± |
17 | תְאוּרָה | נורת עבודה לד טייוואן, מתכווננת בכל זווית |
18 | אחסון פרופיל טמפרטורה | 50000 קבוצות |
19 | גודל PCB | מקסימום 530×490 מ"מ מינימום 22×22 מ"מ |
20 | שבב BGA | 2x2 - 80x80 מ"מ |
21 | מרווח שבבים מינימלי | 0.15 מ"מ |
22 | חיישן מזג חיצוני | 4 יחידות |
23 | מידות מכונה | 780x740x890 מ"מ |
24 | משקל נטו | 97 ק"ג |
25 | משקל ברוטו | 140 ק"ג |
26 | מימד אריזה | 118*86*121 מ"מ |
2. יישום מוצר ויתרונות של תחנת עיבוד מחדש DH-A4D BGA
יישום DH-A4D BGA Rework Station
מכונה זו משמשת לתיקון ערכת השבבים BGA (Ball Grid Array) שבורה בלוח האם של ה-PCB.
יישום BGA
1. מחשב נייד ושולחן עבודה PCBA
2. קונסולת משחקים, כגון Xbox One, Play Station 4
3. טלפון נייד PCBA
4. טלוויזיה וטלוויזיה לוח אם ממיר
5. שרת, מדפסת, מצלמה וכו' לוח אם

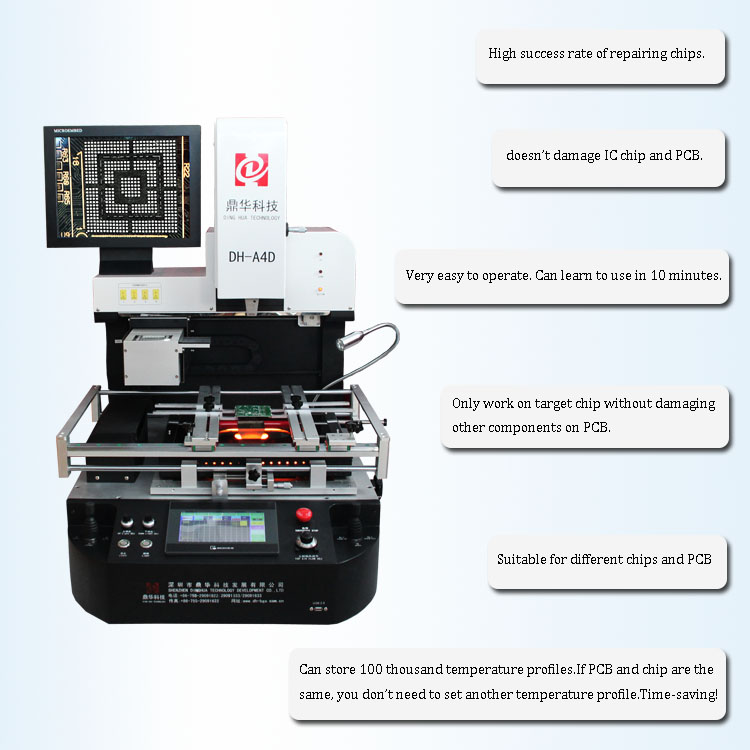

יתרונות תחנת עיבוד מחדש של DH-A4D BGA:

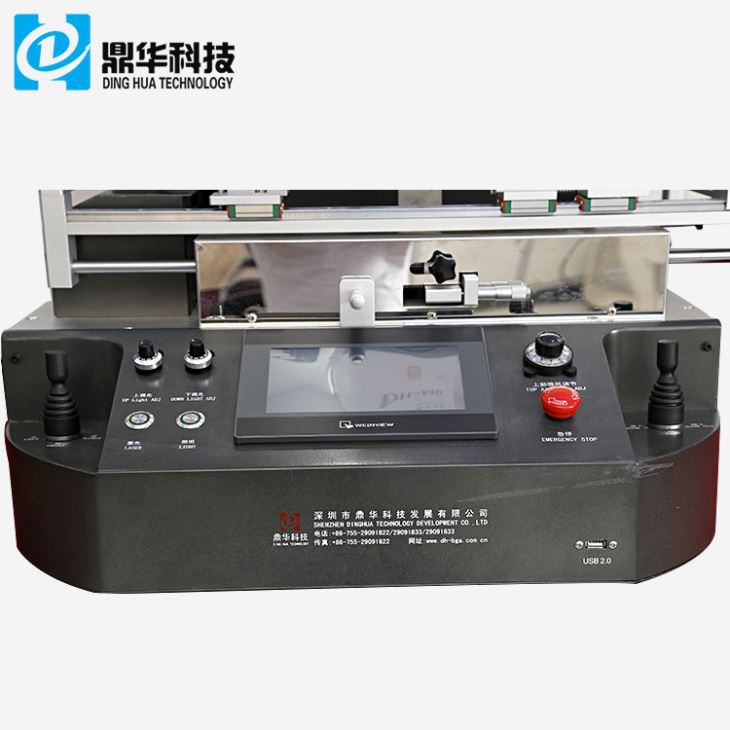

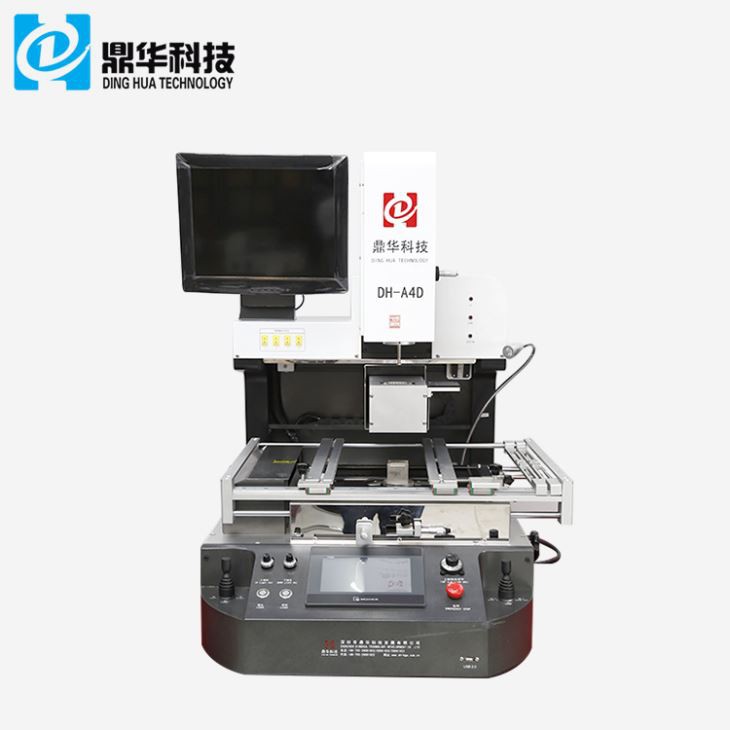

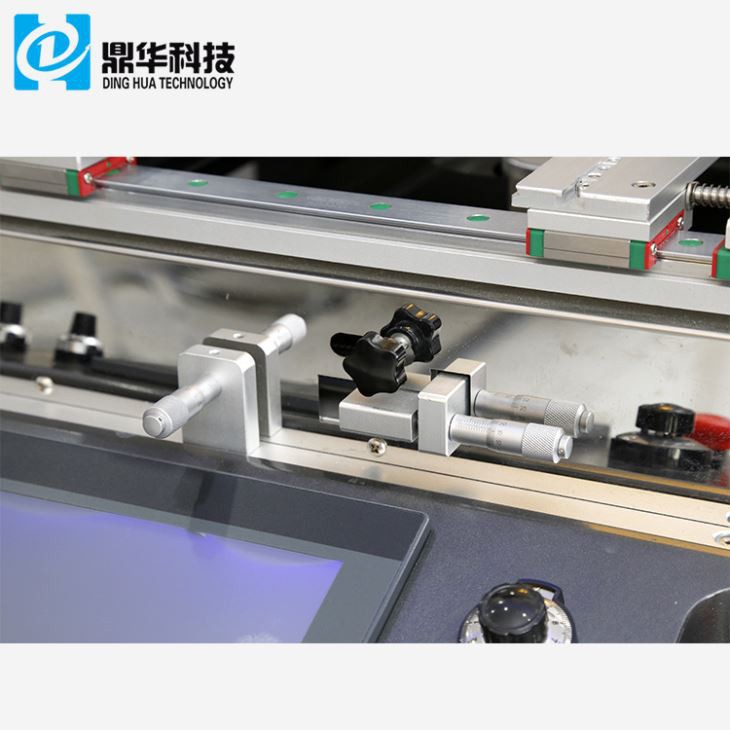

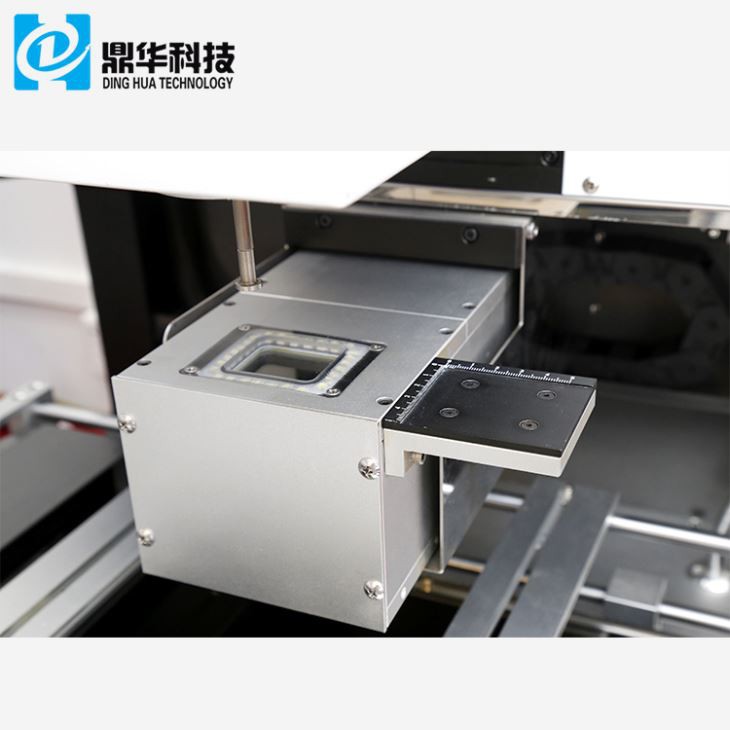

4.תמונות מפורטות של A4 BGA REWORK STATION
3. פרופיל החברה
עלינו
4. כמה תמונות של המפעל שלנו ותחנת עיבוד מחדש של BGA

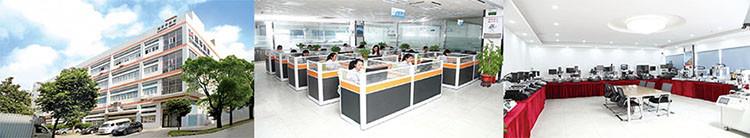

משרדים
Mקווי ייצור

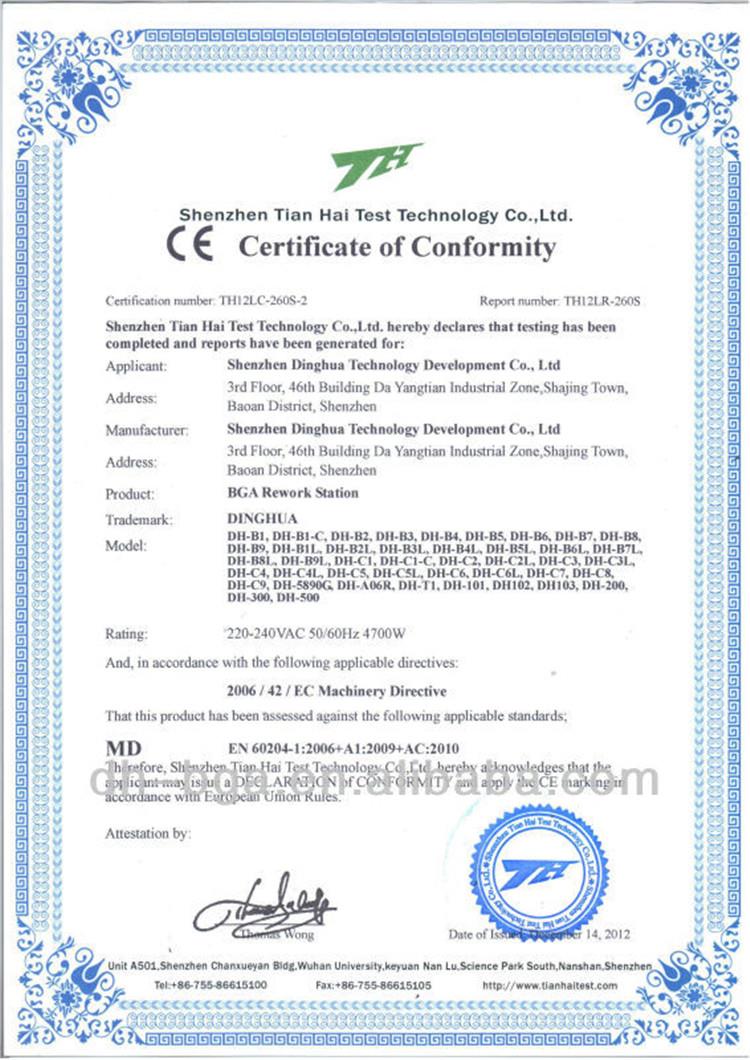

פטנטים ואישור CE כמפורט להלן
5. חלק מהלקוחות שלנו
6. אריזה ומשלוח ושירותים של תחנת DH-A4D BGA REWORK STATION

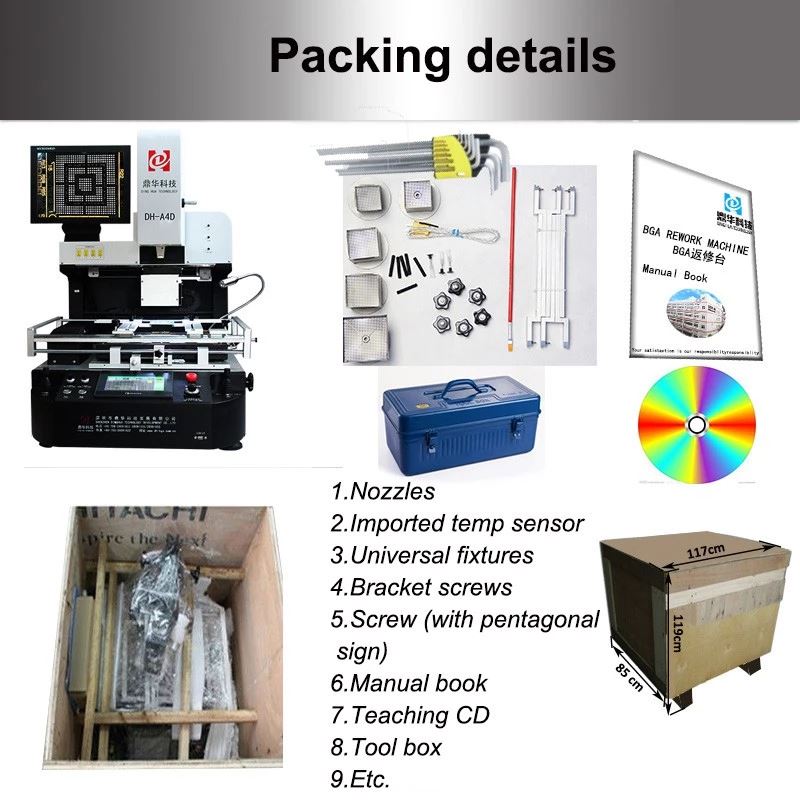

רשימת דברים לארוז
1. מכונה: סט 1
2. הכל ארוז במארזי עץ יציבים וחזקים, מתאים לייבוא ויצוא.
3. זרבובית עליונה: 3 יחידות (31*31 מ"מ, 38*38 מ"מ, 41*41 מ"מ)
זרבובית תחתונה: 2 יחידות (34*34 מ"מ, 55*55 מ"מ)
4. קורה: 2 יח'
5. ידית שזיפים: 6 יח'
6. מתקן Unicersal: 6 יחידות
7. בורג תמיכה: 5 יחידות
8. עט מברשת: 1 יחידות
9. כוס ואקום: 3 יח'
10. מחט ואקום: 1 יחידות
11. פינצטה: 1 יחידות
12. חוט חיישן טמפ': 1 יחידות
13. ספר הוראות מקצועי: 1 יחידות
14. תקליטור הוראה: 1 יח'
פרטי אריזה:
קופסת דיקט (עברו חיטוי),
גודל אריזה: 85*119*117 ס"מ,
אביזרים: חרירים, צמד תרמי,
מפתחות משושה פנימית והוראה
CD וכו'.
פרטי משלוח,
על ידי DHL, TNT, FEDEX, משלוח אווירי, משלוח ימי ותחבורה יבשתית וכו' לוקח 3~30 ימים להגיע ל-
יעד לפי דרכי משלוח שונות.
7. שירותים
1. מבחן רטט
כל מכונה תעבור בדיקת רטט כמו הובלה של רכב לפחות 24 שעות לפני המסירה.
2. מבחן תפקוד
לאחר בדיקת רטט, המכונה תפעל במשך 1 ~ 3 ימים כדי לוודא שכל פונקציה מושלמת.
3. איכות גבוהה
רכיבים חיוניים מיובאים, כגון עדשת CCD אופטית, חוטי חימום וצמד תרמי וכו'.
8. פרטים נוספים עבור תחנת העיבוד מחדש של BGA:
1. מהי מכונת עיבוד מחדש אופטית SMD אוטומטית?
מכונה אוטומטית אופטית SMD Rework Machine היא מכונה המשמשת בתעשיית הייצור האלקטרוני עבור
עיבוד מחדש של התקני הרכבה על פני השטח (SMDs). המכונה נועדה לבצע מגוון פונקציות,
כולל הסרה והחלפה של SMDs, הצבת SMDs חדשים, ובדיקה ו
תיקון חיבורי הלחמה SMD.
2. מהם היתרונות של שימוש במכונת עיבוד מחדש אופטית SMD אוטומטית?
ישנם מספר יתרונות לשימוש במכונת עיבוד מחדש אופטית SMD אוטומטית. ראשית, המכונה יכולה
להפחית באופן משמעותי את משך הזמן שלוקח לביצוע עיבוד SMD מחדש, שיכול לעזור לשפר
יעילות ייצור והפחתת עלויות. בנוסף, השימוש במערכת אופטית יכול לעזור להבטיח
מיקום מדויק ומדויק של SMDs, הפחתת הסיכון לשגיאות וכתוצאה מכך עבודה באיכות גבוהה יותר.
3. אילו סוגי SMDs ניתן לעבד מחדש באמצעות מכונת SMD Rework אופטית אוטומטית?
ניתן להשתמש במכונת עיבוד מחדש SMD אופטית אוטומטית לעיבוד מחדש של מגוון רחב של SMDs שונים,
BGA, VGA, QFN, IQC ו- PLCC וכו '.
4. כיצד פועלת מכונת עיבוד מחדש אופטית SMD אוטומטית?
מכונת עיבוד SMD אופטית אוטומטית מלאה פועלת על ידי שימוש בשילוב של חימום, שאיבה ואקום,
וטכנולוגיות הדמיה אופטית. המכונה מחילה חום על ה-PCB וה-SMD, וממיסה את ההלחמה
ומאפשר להסיר את ה-SMD באמצעות פיית ואקום. לאחר הסרת ה-SMD הישן,
המכונה משתמשת במערכת האופטית שלה כדי לזהות את המיקום והכיוון של ה-SMD החדש, ולאחר מכן
מניח אותו על ה-PCB. לאחר מכן, המכונה מחילה חום על ה-SMD החדש, ממיסה את ההלחמה ומשלימה
תהליך העיבוד מחדש.
5. האם מכונות עיבוד SMD אופטיות אוטומטיות מלאות קלות לשימוש?
מכונות עיבוד מחדש SMD אופטיות אוטומטיות הן בדרך כלל קלות לשימוש, עם דגמים רבים עם אינטואיטיביות
ממשקי משתמש והוראות ברורות. עם זאת, חשוב שהמפעילים יקבלו הכשרה מתאימה
ולעקוב אחר הנחיות הבטיחות בעת השימוש במכונות אלו כדי להבטיח שימוש נכון ובטוח בהן.
בסך הכל, מכונות עיבוד SMD אופטיות אוטומטיות מלאות מציעות מגוון יתרונות לייצור אלקטרוני
חברות, כולל שיפור ביעילות, דיוק ואיכות. עם שימוש ותחזוקה נאותים, אלה
מכונות יכולות להיות נכס רב ערך לכל מתקן ייצור.
