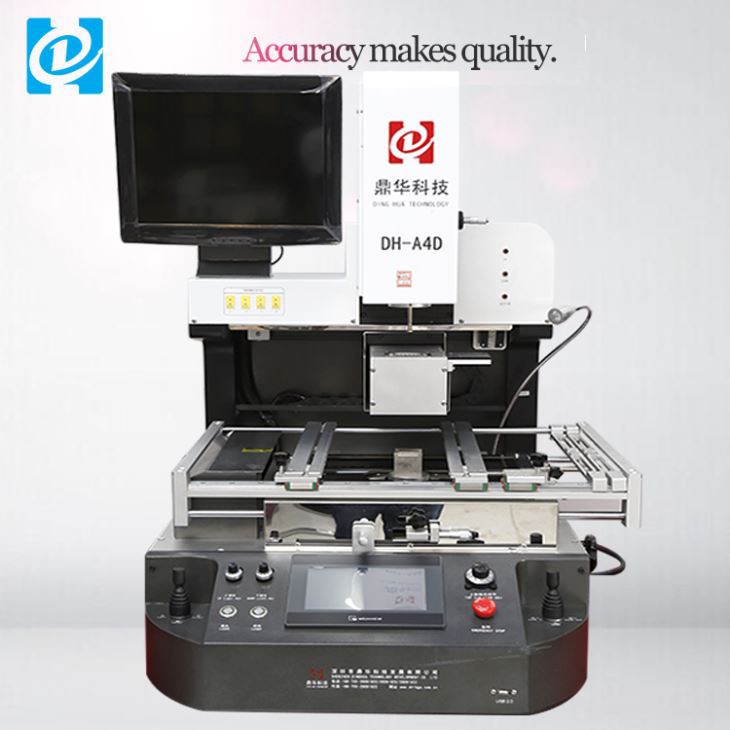

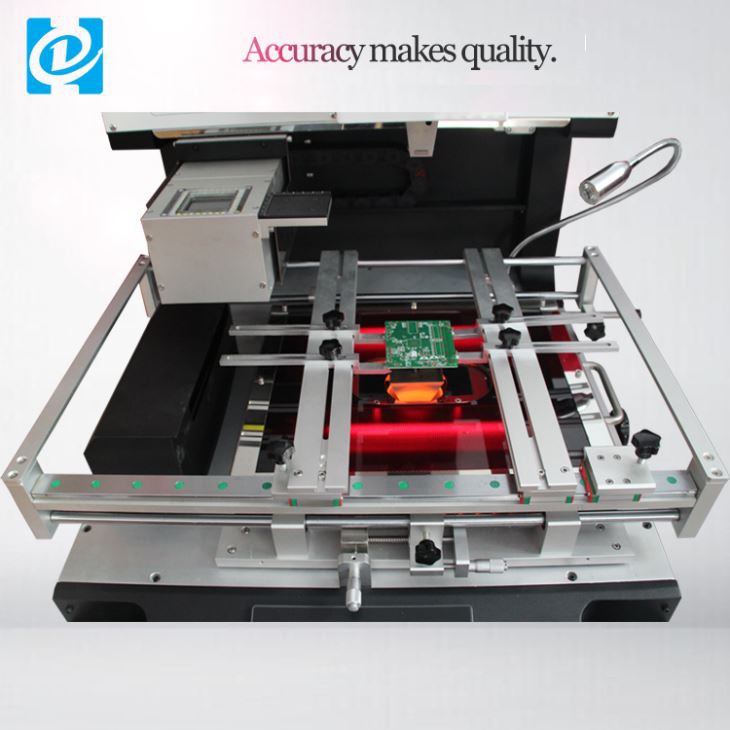

מכונת עיבוד SMD אופטית אוטומטית

מכונת עיבוד smd אופטית אוטומטית

1. תצוגה מקדימה מהירה:

מכונות אוטומטיות לעיבוד SMD אופטיות הן כלים יעילים ורב-תכליתיים ביותר עבור כל פס ייצור אלקטרוניקה. הם מציעים מגוון יתרונות שיכולים לשפר את הפרודוקטיביות, הדיוק ובקרת האיכות.

ראשית, מכונות אלו מסוגלות לתקן ולהחליף אפילו את הרכיבים המורכבים ביותר להרכבה על פני השטח בקלות ובמהירות. המערכות האופטיות המתקדמות שלהם מבטיחות מיקום ויישור מדויק של הרכיבים, ומבטיחות שהם מותקנים כהלכה ומתפקדים כראוי.

שנית, מכונות עיבוד אוטומטיות של SMD אופטיות הן ידידותיות למשתמש וקלות לתפעול. עם תוכנות ובקרות אינטואיטיביות, מפעילים יכולים ללמוד במהירות להשתמש בהם, להפחית את זמן ההדרכה ולהגביר את הפרודוקטיביות הכוללת.

בנוסף, מכונות אלו אמינות ועקביות ביותר. הם מציעים ביצועים ודיוק אמינים, ומבטיחים שכל הרכבה הושלמה באותו סטנדרט גבוה בכל פעם, תוך מזעור הסיכון לפגמים ושגיאות.

יתר על כן, מכונות עיבוד אוטומטיות של SMD אופטיות הן חסכוניות בטווח הארוך. הם דורשים תחזוקה נמוכה יחסית ובעלי חיי שירות ארוכים, מה שהופך אותם להשקעה חכמה עבור יצרני אלקטרוניקה המעוניינים לחסוך כסף ולשפר את השורה התחתונה שלהם.

לסיכום, היתרונות של שימוש במכונת עיבוד SMD אופטית אוטומטית ברורים. הם מספקים פתרון רב-תכליתי ויעיל לתיקון והחלפת רכיבי הרכבה על פני השטח, שיפור פרודוקטיביות, דיוק ובקרת איכות, תוך שהם קלים לשימוש וחסכוניים לאורך זמן.



2. מפרט



מִפרָט
1	כוח מוחלט	6800W
2	מחמם עליון	1200W
3	מחמם תחתון	2 1200W דוד IR 3 4200W
4	כּוֹחַ	AC220V±10％50Hz
5	מצב פעולה	שני מצבים: ידני ואוטומטי.
6	מסך מגע HD	אדם-מכונה אינטליגנטי, הגדרת מערכת דיגיטלית.
7	עדשת מצלמת CCD אופטית	קדימה / אחורה, ימינה / שמאלה ביד
8	מזין שבבים	אוֹטוֹמָטִי

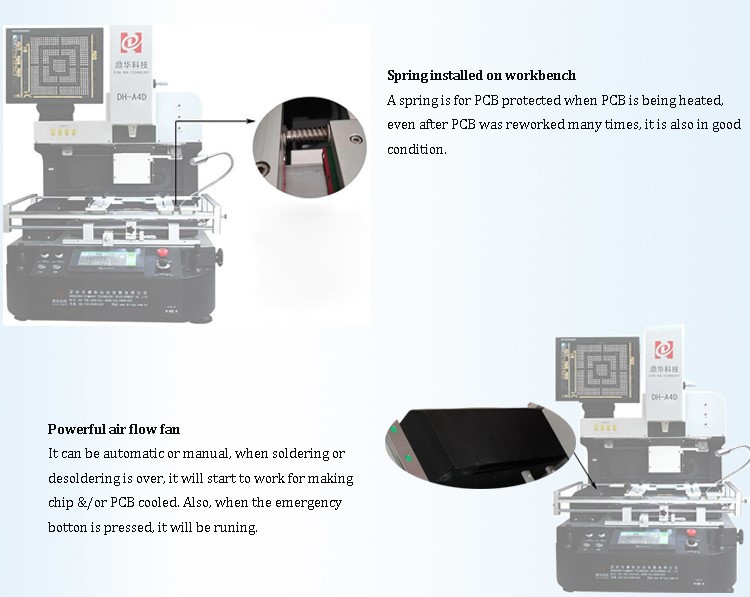

9	תכונה	שואב ואקום יכול להיות גמיש (1 ~ 3 ס"מ), גלה באופן אוטומטי את המרכז של שבב, קפיץ המותקן על פלטפורמת עבודה, ו-IR ניתן להעביר אליו קל או ימין וכו'.
10	הגדלה של מצלמה	10x - 220x
11	כוונון עדין של שולחן העבודה:	±15 מ"מ קדימה/אחורה, ±15 מ"מ ימינה/שמאלה
12	מיקום BGA	מיקום לייזר, מיקום מהיר ומדויק של pcb ו-bga
13	מיקום PCB	מיקום אינטליגנטי, ניתן לכוונן PCB בכיוון X, Y עם "תמיכה ב-5 נקודות" + תושבת PCb עם חריץ V + מתקנים אוניברסליים.
14	בקרת טמפרטורה	חיישן K, לולאה קרובה, בקרת PLC
15	דיוק מיקום:	±0.01 מ"מ
16	דיוק טמפ'	מעלה אחת ±
17	תְאוּרָה	נורת עבודה לד טייוואן, מתכווננת בכל זווית
18	אחסון פרופיל טמפרטורה	50000 קבוצות
19	גודל PCB	מקסימום 530×490 מ"מ מינימום 22×22 מ"מ
20	שבב BGA	2x2 - 80x80 מ"מ
21	מרווח שבבים מינימלי	0.15 מ"מ
22	חיישן מזג חיצוני	4 יחידות
23	מידות מכונה	780x740x890 מ"מ
24	משקל נטו	97 ק"ג
25	משקל ברוטו	140 ק"ג
26	מימד אריזה	118*86*121 מ"מ

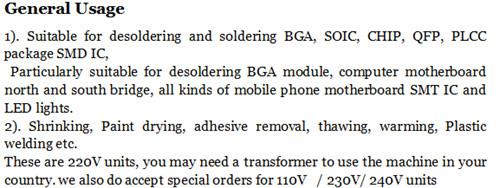

2. תכונות מוצר ושימושים של תחנת העיבוד מחדש DH-A4D BGA

1. תכונות מתקדמות של תחנת עיבוד מחדש Dinghua DH-A4 BGA
2. PC תעשייתי משובץ, ממשק מסך מגע בחדות גבוהה, בקרת PLC
3. בקרת מעגל קרוב מסוג K
4. מערכת התאמת טמפרטורה אוטומטית
5. תמיכה ב-V-groove PCB
6. מתקן נשלף גמיש ונוח
7. גדלים שונים של חרירי BGA

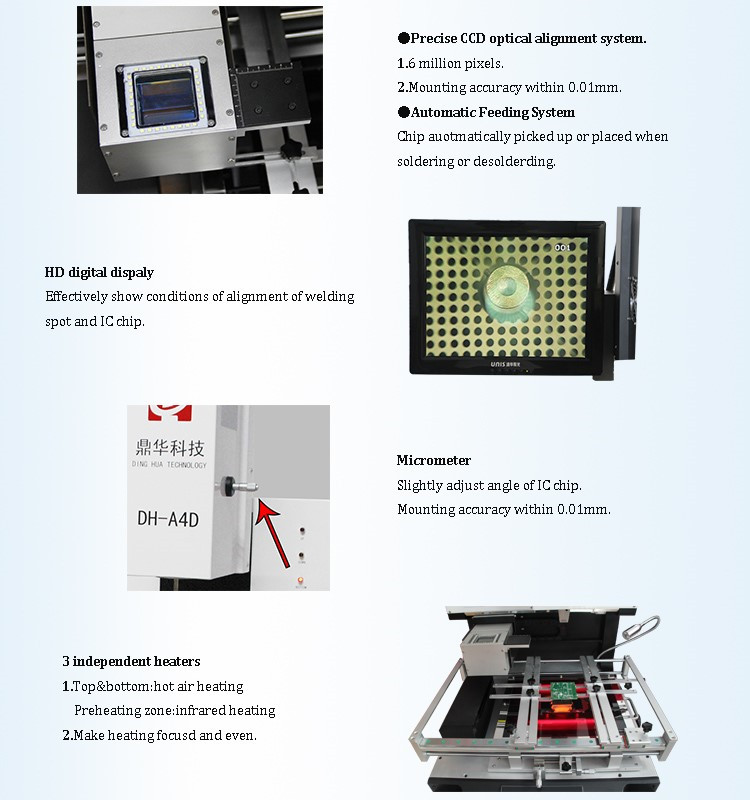

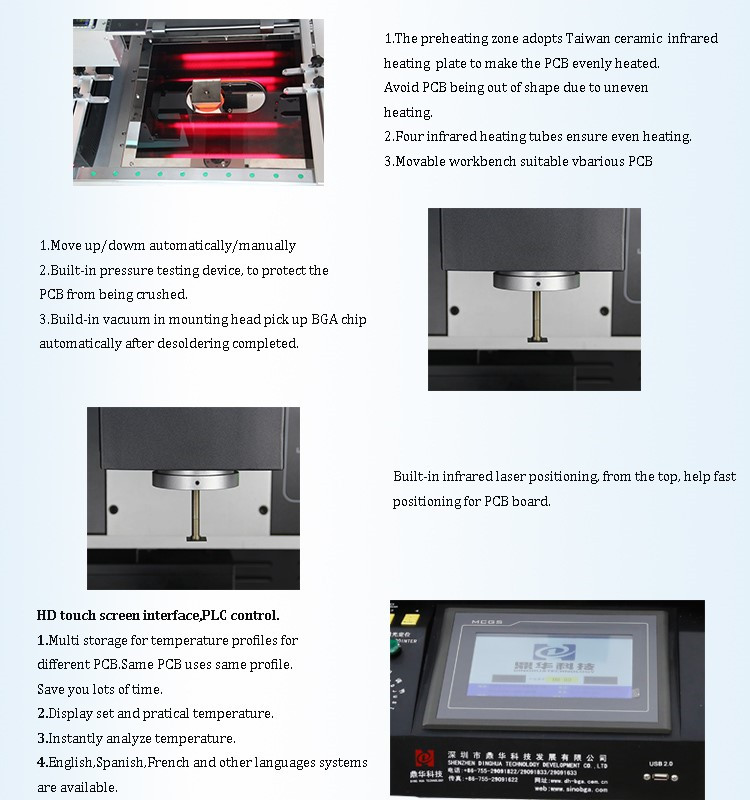

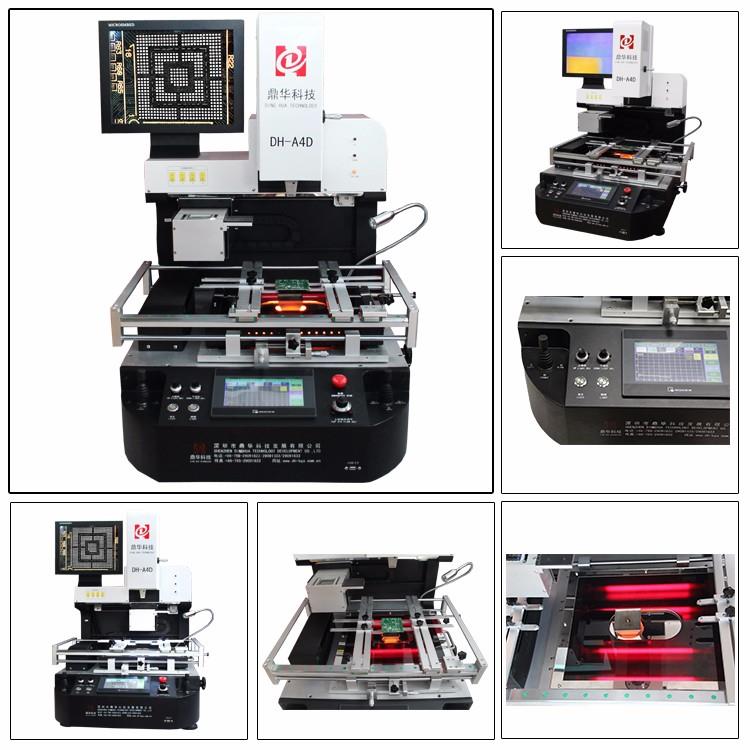

4.תמונות מפורטות של A4 BGA REWORK STATION

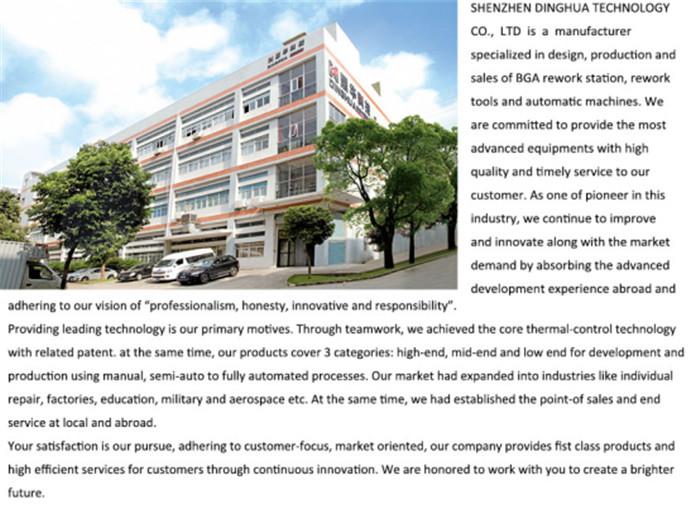

3. פרופיל החברה

עלינו



4. כמה תמונות של המפעל שלנו ותחנת עיבוד מחדש של BGA

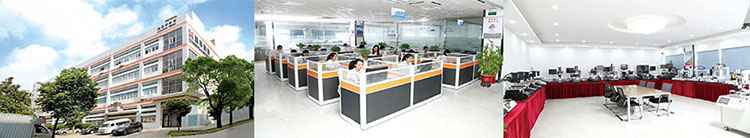

משרדים





קווי ייצור

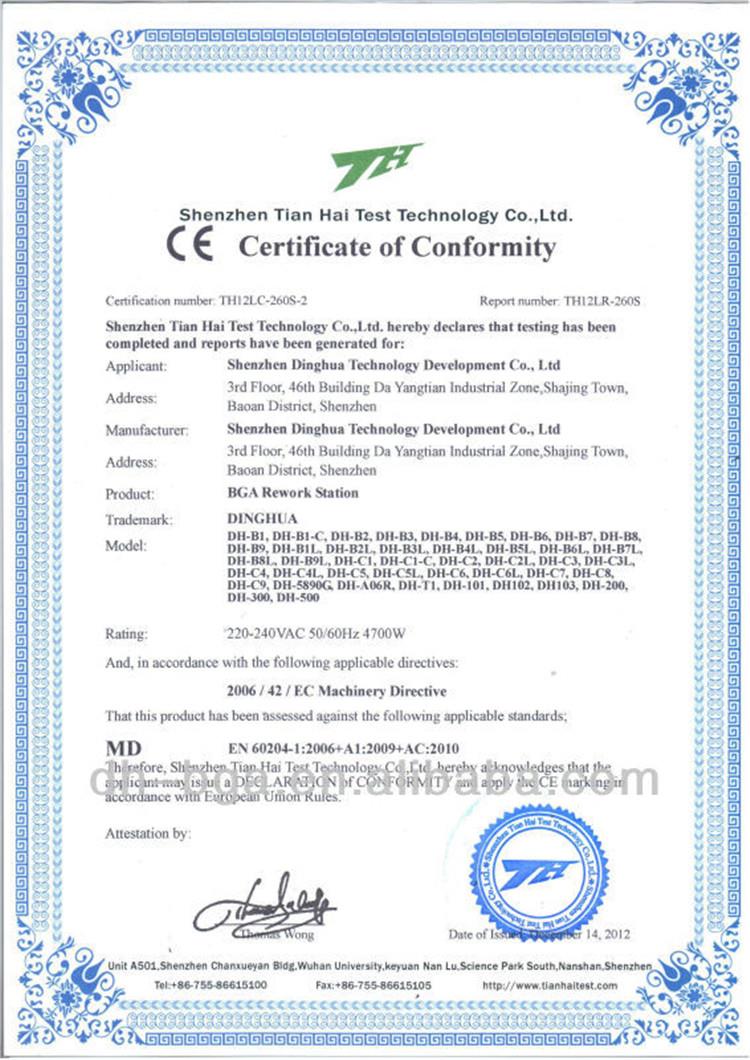

פטנטים ואישור CE כמפורט להלן







5. חלק מהלקוחות שלנו

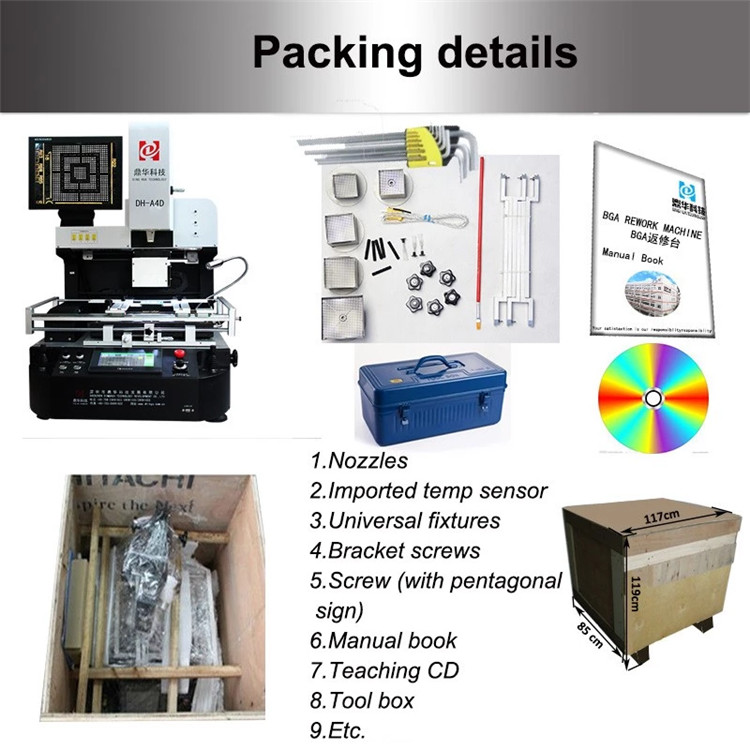

6. אריזה ומשלוח ושירותים של תחנת DH-A4D BGA REWORK

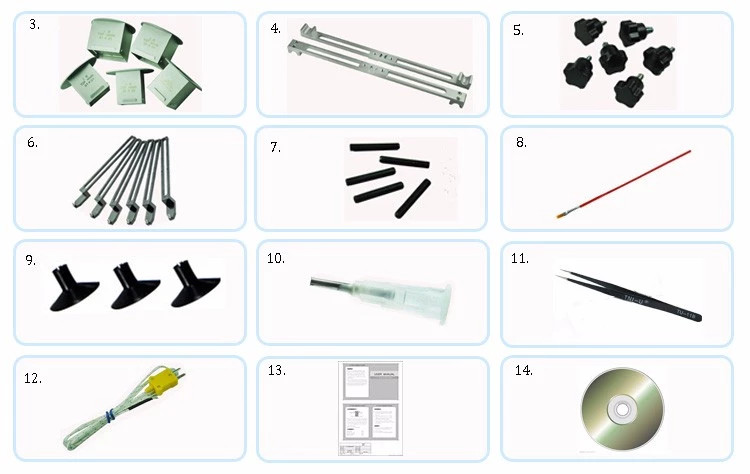

רשימת אריזה
1	מְכוֹנָה	1 סט
2	הכל ארוז	במארזי עץ
3	זרבובית עליונה:	3 יחידות (31*31 מ"מ, 38*38 מ"מ, 41*41 מ"מ)
4	זרבובית תחתונה:	2 יחידות (34*34 מ"מ, 55*55 מ"מ)
5	קֶרֶן:	2 יחידות
6	ידית שזיף:	6 יחידות
7	מתקן יונירסל:	6 יחידות
8	בורג תמיכה:	5 יחידות
9	עט מברשת:	1 יחידות
10	כוס ואקום:	3 יחידות
11	מחט ואקום:	1 יחידות
12	פינצטה:	1 יחידות
13	חוט חיישן טמפ':	1 יחידות
14	ספר הדרכה מקצועי:	1 יחידות
15	תקליטור הוראה:	1 יחידות

פרטי אריזה:

קופסת דיקט (עברו חיטוי),

גודל אריזה: 85*119*117 ס"מ,

אביזרים: חרירים, צמד תרמי,

מפתחות משושה פנימית והוראה

CD וכו'.



פרטי משלוח,

על ידי DHL, TNT, FEDEX, משלוח אווירי, משלוח ימי ותחבורה יבשתית וכו' לוקח 3~30 ימים להגיע ל-

יעד לפי דרכי משלוח שונות.





7. שאלות נפוצות

ש. מה היתרון של המוצר שלך?

ת:* כל המוצרים שלנו מאושרים CE.

* אנחנו מפעל מקורי, המחיר הוא הרבה יותר תחרותי ותמורה גבוהה יותר לכסף.

* מהנדסים וצוות מכירות מקצועיים מספקים את התמיכה עבורך



ש: מה החבילה שלך? האם זה בטוח במהלך ההובלה?

ת: כל עמדות העיבוד מחדש של ה-BGA שלנו ארוזות בקופסת עץ מלא עם קצף, מקלות ורצועה לתיקון בפנים. זה בטוח

מספיק במהלך ההובלה.



ש: באיזו דרך וכמה ימים תגיע המכונה? מה החבילה שלך?

ת: אנו שולחים על ידי DHL, Fed-ex, UPS, וכו' (שירות מדלת לדלת), 4 ~ 7 ימים להגיע; בטיסה לנמל התעופה הקרוב ביותר

(שירות מדלת לשדה התעופה) 2 ~ 5 ימים להגיע; בדרך הים לנמל הים הקרוב אליך, 10~20~30~40 ימים להגיע.

(מדינה אחרת בזמן אחר)



ש: לגבי האחריות, כמה זמן ואיך לעשות את שירות לאחר המכירה?

ת: אחריות לשנה עבור חלקי חילוף, ותמיכה טכנית לכל החיים. יש לנו צוות טכני מקצועי, לכל שאלה,

מסופקים גם סרטוני עוזר.
