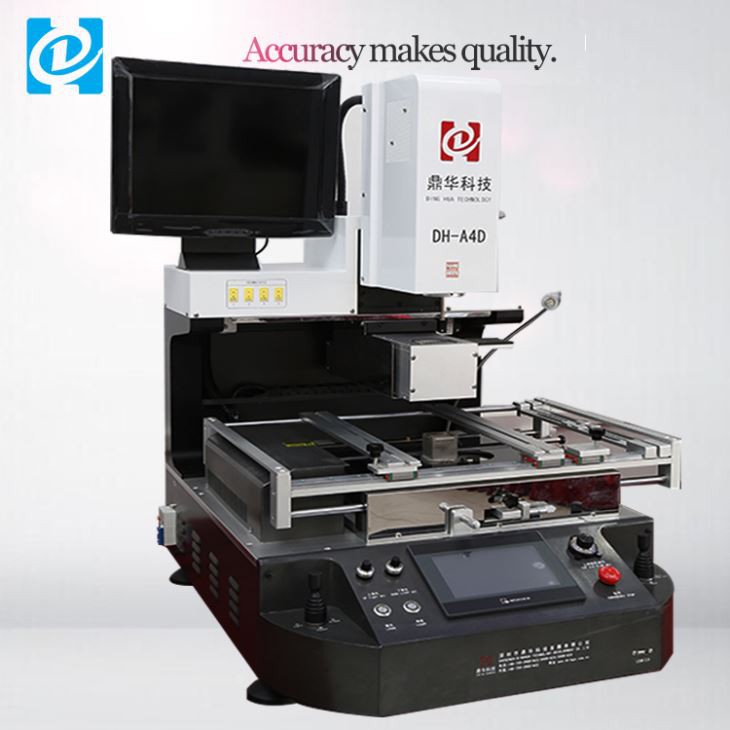

מכונת עיבוד מחדש של גשר צפון אופטי BGA
מכונת עיבוד מחדש של גשר אופטי צפוני bga 1. תצוגה מקדימה מהירה: תחנת עיבוד מחדש של DH-A4D BGA עם תמורה גבוהה יותר לכסף הושקה השבוע. עם עיצוב חדשני, שיעור ההצלחה של תחנת העיבוד מחדש של bga שלנו מגיע עד 99.9 אחוזים. הקדשנו את עצמנו ל-bga תחנת עבודה מחדש במשך יותר מ-10 שנים.
תיאור
מכונת עיבוד מחדש של גשר צפון אופטי bga
1. מפרט
כוח מוחלט | 6800W |
מחמם עליון | 1200W |
מחמם תחתון | 2 1200W דוד IR 3 4200W |
כּוֹחַ | AC220V±10％ 50Hz |
עדשת מצלמת CCD אופטית | קדימה / אחורה, ימינה / שמאלה ביד |
מזין שבבים | אוֹטוֹמָטִי |

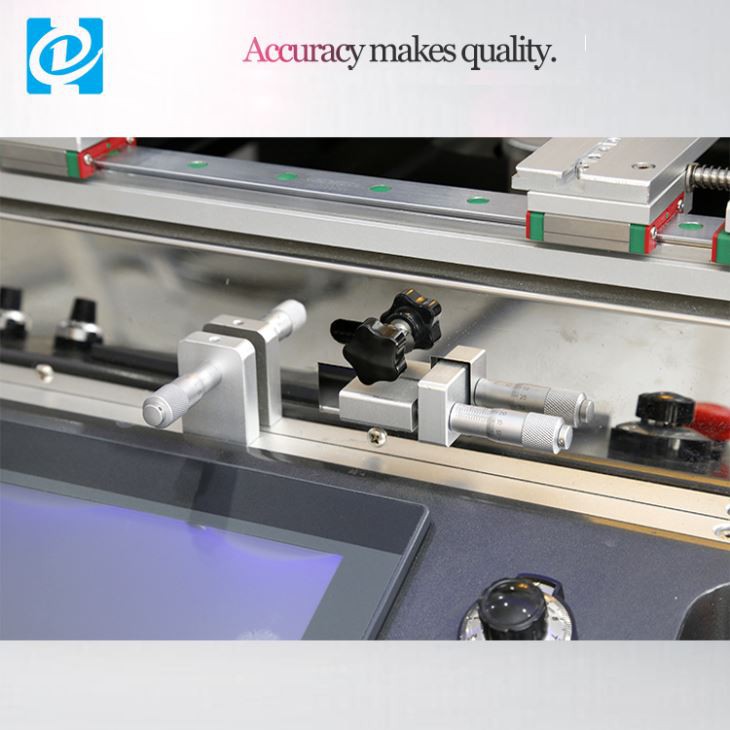

כוונון עדין של שולחן העבודה: | ±15 מ"מ קדימה/אחורה, ±15 מ"מ ימינה/שמאלה |
דיוק מיקום: | ±0.01 מ"מ |
דיוק טמפ' | מעלה אחת ± |
גודל PCB | מקסימום 530×490 מ"מ מינימום 22×22 מ"מ |
שבב BGA | 2x2 - 80x80 מ"מ |
מרווח שבבים מינימלי | 0.15 מ"מ |
חיישן מזג חיצוני | 4 יחידות |

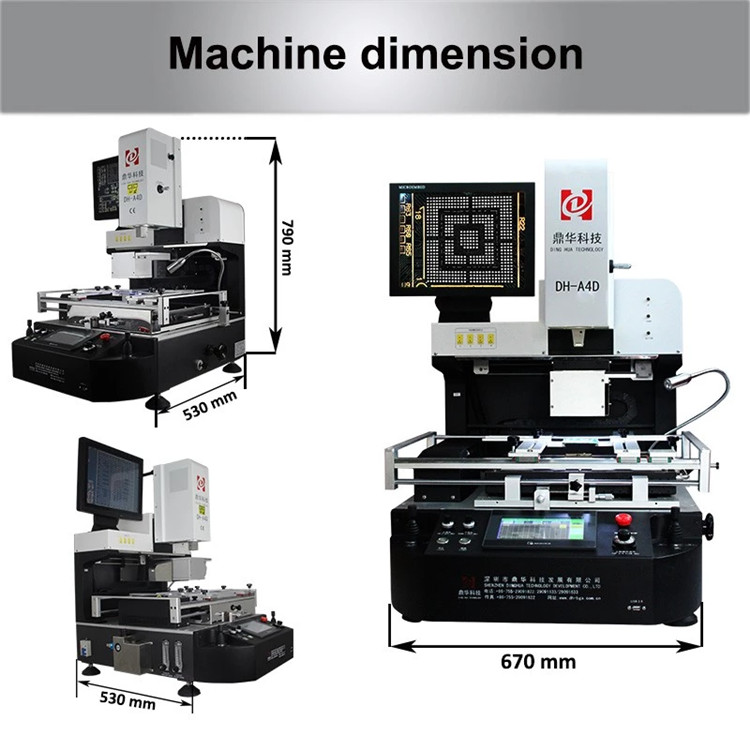

מידות מכונה | 780x740x890 מ"מ |
משקל נטו | 97 ק"ג |
משקל ברוטו | 140 ק"ג |
מימד אריזה | 118*86*121 מ"מ |
2. תכונות המוצר והיתרונות של תחנת העיבוד מחדש DH-A4D BGA
תחנת עיבוד מחדש של DH-A4D BGA מאפיינים עיקריים:
1. בקרת טמפרטורה מדויקת ודיוק חימום לעיבוד מחדש מסוגים שונים של BGAs.
2.מערכת יישור אופטית מתקדמת עם מצלמת CCD ברזולוציה גבוהה ליישור מדויק
ומיקום רכיבי BGA.
3. אזור עבודה גדול כדי להכיל גדלים שונים של PCBs ו-BGAs.
4. זרימת אוויר ולחץ מתכוונן לשליטה מדויקת בתהליך הזרימה החוזרת.
5. פרופילי חימום ניתנים לתכנות לתמיכה במגוון יישומי עיבוד מחדש של BGA.
6. ממשק ומערכת בקרה ידידותיים למשתמש לתפעול ותכנות קלים.
7. מערכת קירור אוטומטית למניעת נזק לרכיבים לאחר זרימה חוזרת.
3.DH-A4D BGA Rework Station סרטון עבודה:
4.תמונות מפורטות של A4 BGA REWORK STATION
מכונת עיבוד מחדש של גשר צפוני BGA הוא כלי המשמש לתיקון לוחות אם של מחשבים על ידי הסרה
והחלפת רכיב BGA (Ball Grid Array) הגשר הצפוני. הגשר הצפוני הוא מרכיב מרכזי ברכיב
לוח אם של פוטר שמנהל את התקשורת בין המעבד, הזיכרון והתקנים אחרים.
המכונה משתמשת במערכת אופטית כדי ליישר את רכיבי ה-BGA וכדורי הלחמה, ולאחר מכן מחילה חום על הלחמה
את כדורי ההלחמה החדשים לרכיב. המערכת האופטית מאפשרת למפעיל למקם במדויק את ה-BGA com-
מרכיב ולוודא שכדורי ההלחמה מיושרים כהלכה.
מכונות אלו משמשות בדרך כלל ידיים חדשות וטכנאי תיקון מחשבים מקצועיים בעלי מומחיות
בתיקון לוחות אם. הם יכולים להגביר את היעילות והדיוק של תהליך העיבוד מחדש, הם יכולים גם
להיות יקר אבל קל לתפעול.
קפיץ על פלטפורמה של תחנת עיבוד מחדש של BGA משמש ככל הנראה כמנגנון לספק לחץ מתכוונן
במהלך תהליך העיבוד מחדש, עוזר להבטיח יישור נכון ומגע בין פלטפורמת העבודה
ואת לוח המעגלים.

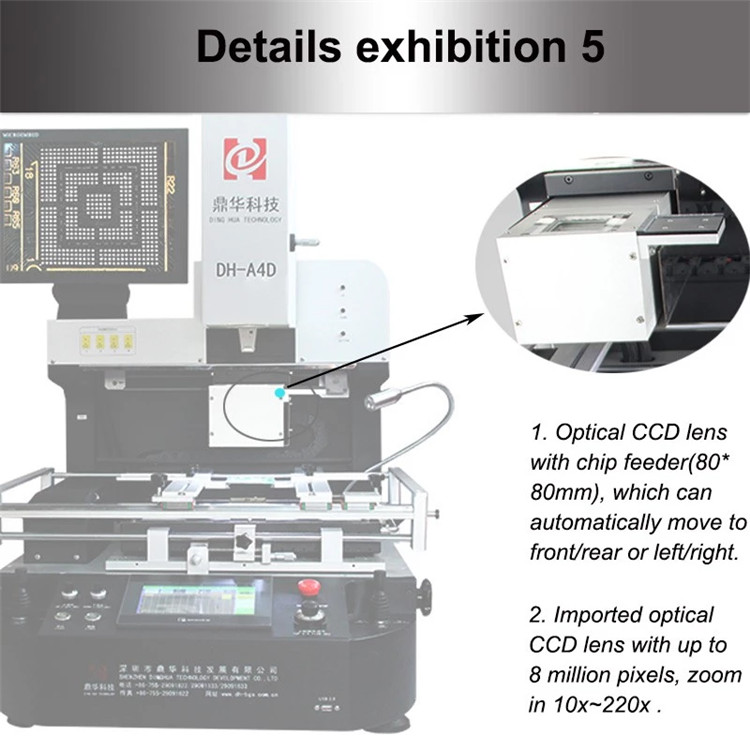

CCD אופטי (התקן מצמד טעינה) בתחנת עיבוד מחדש של BGA הוא סוג של מצלמה שמצלמת
תמונות ברזולוציה גבוהה של רכיב BGA ולוח המעגלים במהלך תהליך העיבוד מחדש. אלה
ניתן להשתמש בתמונות ליישור ובדיקה מדויקת, מה שמאפשר לטכנאי להבטיח מיקום נכון
והלחמה של רכיב BGA.
5. חלק מהלקוחות שלנו
6. אריזה ומשלוח ושירותים של תחנת DH-A4D BGA REWORK STATION

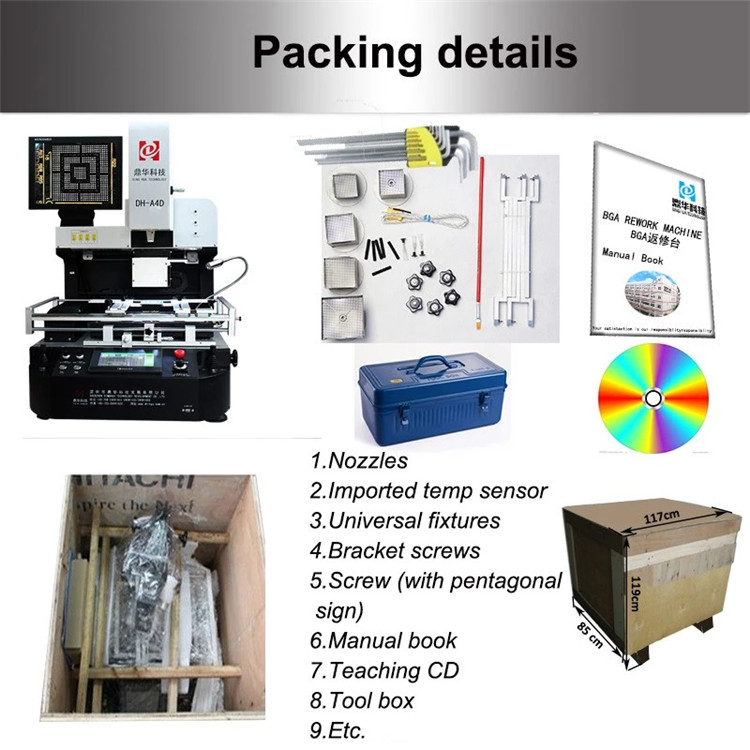

פרטי אריזה:
קופסת דיקט (עברו חיטוי),
גודל אריזה: 85*119*117 ס"מ,

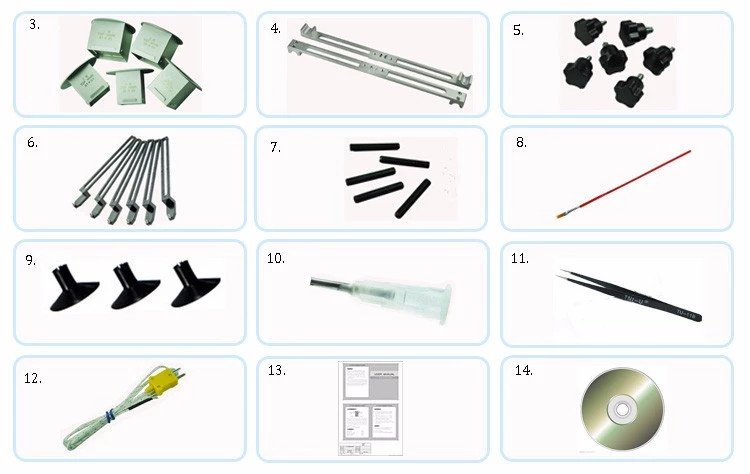

אביזרים: חרירים, צמד תרמי,
מפתחות משושה פנימית והוראה
CD וכו'.
פרטי משלוח,
על ידי DHL, TNT, FEDEX, משלוח אווירי, משלוח ימי ותחבורה יבשתית וכו' לוקח 3~30 ימים להגיע ל-
יעד לפי דרכי משלוח שונות.
7. שאלות נפוצות
ש 1: האם אתה מספק אחריות? מה דעתך על שירות לאחר המכירה?
ת: יש לנו צוות מקצועי לאחר המכירה, ואנו מספקים אחריות לשנה ללא תשלום עבור חלקי חילוף וכל החיים
תמיכה טכנית.
אם יש לך שאלות, אנא פנה אלינו באופן חופשי.
ש 2: האם קל להפעיל את מכונת תחנת העיבוד מחדש של BGA? האם אתה מספק מדריך למשתמש כדי לעזור לנו?
ת: כן, אנו נספק את המדריך למשתמש באנגלית. המכונה מעוצבת בצורה אנושית, אז אל תדאג, והיא
קל לתפעול.
ש 3: מהי דרך התשלום?
אנו מקבלים את תנאי התשלום: העברה בנקאית, Wester Union, Moneygram, Paypal וכו'.
8. שירותים
א. תמיכה טכנולוגית: תחזוקה לכל החיים; אם יש לך זמן, ברוך הבא לחברה שלנו, נארגן ו-
ג'ינרים שיראו לכם את הפעולה; הכשרה חינמית לכל החיים כדי לוודא שאתה שולט בתפעול של מכשיר זה
chine;
ב. בדיקה:
1. מבחן רטט
כל מכונה תעבור בדיקת רטט כמו הובלה של רכב לפחות 24 שעות לפני המסירה
2. מבחן תפקוד
לאחר בדיקת רטט, המכונה תפעל במשך 1 ~ 3 ימים כדי לוודא שכל פונקציה מושלמת.
3. איכות גבוהה
רכיבים חיוניים מיובאים, כגון עדשת CCD אופטית, חוטי חימום וצמד תרמי וכו'.
