מסך מגע Ps2 Ps3 Ps4 BGA Rework Station



מסך מגע PS2 ps3 ps4 bga תחנת עיבוד מחדש

תצוגה מקדימה מהירה:

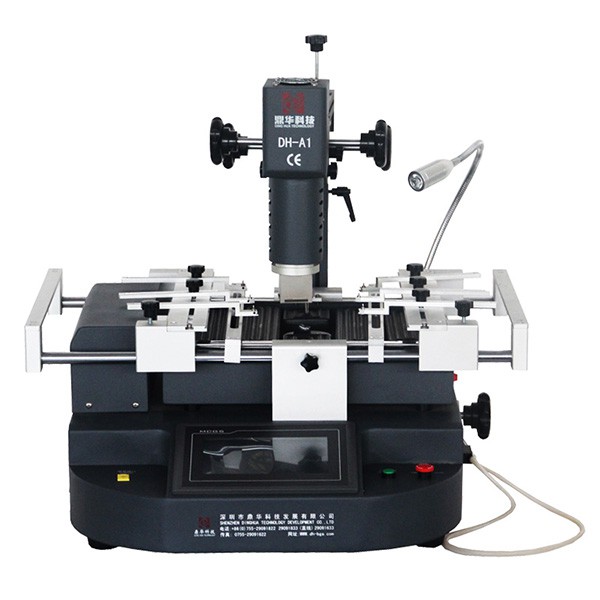

מחיר מפעל מקורי! מכונת עיבוד DH-A1 BGA עם תנור IR לתיקון PS2,ps3,ps4 קיימת כעת במלאי.

תחנת העיבוד מחדש שלנו משמשת בעיקר בעיבוד מחדש של BGA, CCGA, QFN, CSP, LGA, Micro SMD, LED וכו'.

עיצוב רב-פונקציונלי וחדשני, מכונת Dinghua יכולה לבצע פעולות רומוב, הרכבה והלחמה חד פעמית.



1. מפרט של תחנת DH-A1 BGA REWORK

1	כּוֹחַ	4900W
2	מחמם עליון	אוויר חם 800W
3	מחמם תחתון מחמם ברזל	אוויר חם 1200W, אינפרא אדום 2800W 90w
4	ספק כוח	AC220V±10%50/60Hz
5	מֵמַד	640*730*580 מ"מ
6	מיקום	חריץ V, תמיכת PCB ניתנת להתאמה לכל כיוון עם מתקן אוניברסלי חיצוני
7	בקרת טמפרטורה	צמד תרמי מסוג K, בקרת לולאה סגורה, חימום עצמאי
8	דיוק טמפ'	±2 מעלות
9	גודל PCB	מקסימום 500*400 מ"מ מינימום 22*22 מ"מ
10	שבב BGA	2*2-80*80 מ"מ
11	מרווח שבבים מינימלי	0.15 מ"מ
12	חיישן טמפרטורה חיצוני	1 (אופציונלי)
13	משקל נטו	45 ק"ג



2. תיאור תחנת העיבוד מחדש DH-A1 BGA

המחמם העליון והמחמם התחתון מיועדים לחימום שבב BGA, המחמם האינפרא אדום מיועד לחימום כולו

PCB, כך שהוא יכול להגן על ה-PCB מפני חימום לא אחיד.

ממשק מסך מגע 2.HD, בקרת PLC.

3.מערכת פיצוי טמפרטורה--בקרת לולאה קרובה של חיישן K ומערכת פיצוי טמפרטורה אוטומטית.

זה משולב עם מודול טמפרטורה, המאפשר דיוק טמפרטורה עד ±2 מעלות.

4. חרירי אוויר חם, סיבוב 360 מעלות, קל להתקנה והחלפה, זמין בהתאמה אישית.

תמיכת PCB 5.V-groove למיקום מהיר, נוחות ומדויק המתאים לכל מיני לוחות PCB.

6. מאוורר זרימה צולב חזק, קירור לוח PCB יעיל לאחר חימום, כדי למנוע ממנו עיוות.

7.מערכת רמז קול. יש אזעקה לפני סיום כל הלחמה והלחמה.



3.למה כדאי לבחור ב-Dinghua?

1. ל-Dinghua יש יותר מ-10 שנות ניסיון.

2. צוות טכנאים מקצועי ומנוסה.

3. עם מוצר באיכות גבוהה, מחיר נוח ואספקה ​​בזמן.

4. השב לכל פניותיך תוך 24 שעות.



4. ידע קשור:

חבילת BGA (Bdll Grid Array) היא חבילת מערך רשת כדורית שבה נוצר כדור הלחמה של מערך בתחתית

מצע אריזה כמסוף קלט/פלט של המעגל ומחובר ללוח מעגלים מודפסים (PCB). מכשירים ארוזים

עם טכנולוגיה זו יש התקני הרכבה על פני השטח. בהשוואה להתקני מיקום כף הרגל המסורתיים כגון QFP ו-PLCC,

לחבילות BGA יש את התכונות הבאות.

1) יש עוד I/Os. מספר ה-I/Os בחבילת BGA נקבע בעיקר על פי גודל החבילה וגובה הכדור.

מכיוון שכדורי ההלחמה הארוזים של BGA ערוכים מתחת למצע האריזה, ניתן להגדיל מאוד את ספירת הקלט/פלט של המכשיר,

ניתן להקטין את גודל החבילה, ולשמור את טביעת הרגל של ההרכבה. באופן כללי, ניתן להקטין את גודל החבילה ביותר מ

30% עם אותו מספר לידים. לדוגמה: CBGA-49, BGA-320 (גובה 1.27 מ"מ) בהשוואה ל-PLCC-44 (גובה 1.27 מ"מ) ו

MOFP{{0}} (גובה 0.8 מ"מ), גודל האריזה מצטמצם בהתאמה ב-84% ו-47%.

2) תשואה מוגברת של מיקום, פוטנציאלית להפחתת עלויות. פיני העופרת של התקני QFP ו-PLCC מסורתיים מחולקים באופן שווה

מסביב לחבילה. הגובה של פיני העופרת הוא 1.27 מ"מ, 1.0 מ"מ, 0.8 מ"מ, 0.65 מ"מ ו-0.5 מ"מ. ככל שמספר ה-I/O גדל, ה-

המגרש חייב להיות קטן יותר ויותר. כאשר הגובה קטן מ-0.4 מ"מ, קשה לעמוד ברמת הדיוק של ציוד SMT. בנוסף,

פיני העופרת מעוותים בקלות, וכתוצאה מכך שיעורי כשל בהרכבה מוגברים. כדורי ההלחמה של מכשירי ה-BGA שלהם מופצים ב

צורה של מערך בתחתית המצע, שיכול להכיל יותר ספירות קלט/פלט. גובה כדור ההלחמה הסטנדרטי הוא 1.5 מ"מ,

1.27 מ"מ, 1.0 מ"מ, BGA גובה דק (BGA מודפס, הידוע גם כ-CSP-BGA, כאשר הגובה של כדורי הלחמה < 1.0 מ"מ, ניתן לסווג כ-CSP

חבילה) גובה {{0}}.8 מ"מ, 0.65 מ"מ, 0.5 מ"מ, וכעת חלק מציוד תהליך SMT תואם לשיעור כשל במיקום של<10 ppm.

3) אזור המגע בין כדורי ההלחמה של המערך של ה-BGA לבין המצע גדול וקצר, מה שמסייע לפיזור חום.

4) הפינים של כדורי ההלחמה של מערך BGA קצרים מאוד, מה שמקצר את נתיב העברת האות ומפחית את השראות העופרת

התנגדות, ובכך לשפר את ביצועי המעגל.

5) שפר באופן משמעותי את הקומפלאריות של מסופי ה-I/O ולהפחית במידה ניכרת את ההפסדים הנגרמים עקב קו-מפלאריות לקויה בתהליך ההרכבה.

6) BGA מתאים לאריזת MCM ויכול להשיג צפיפות גבוהה וביצועים גבוהים של MCM.

7) גם BGA וגם ~BGA מוצקים יותר ואמינים יותר מה-ICs עמוסי כף הרגל המצוינת.

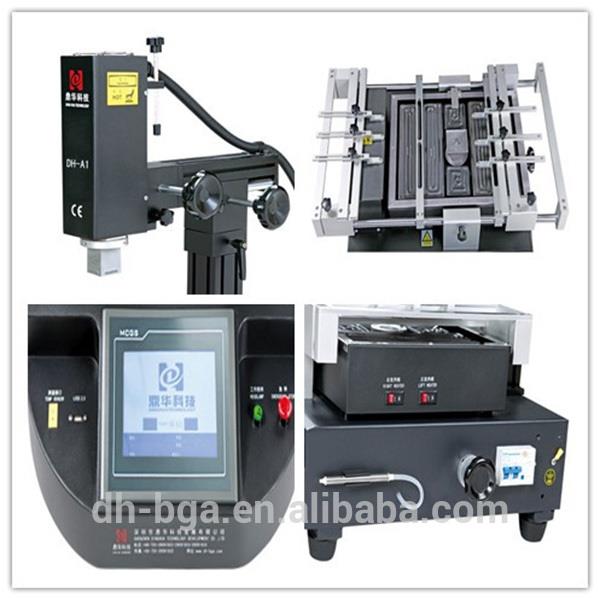

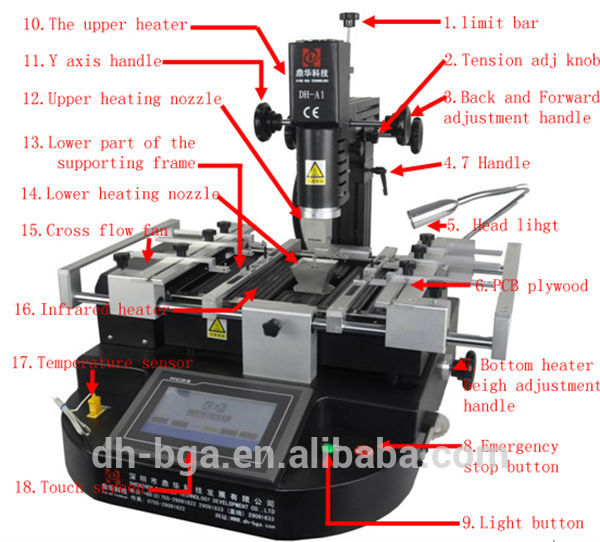

5. תמונות מפורטות של תחנת DH-A1 BGA REWORK

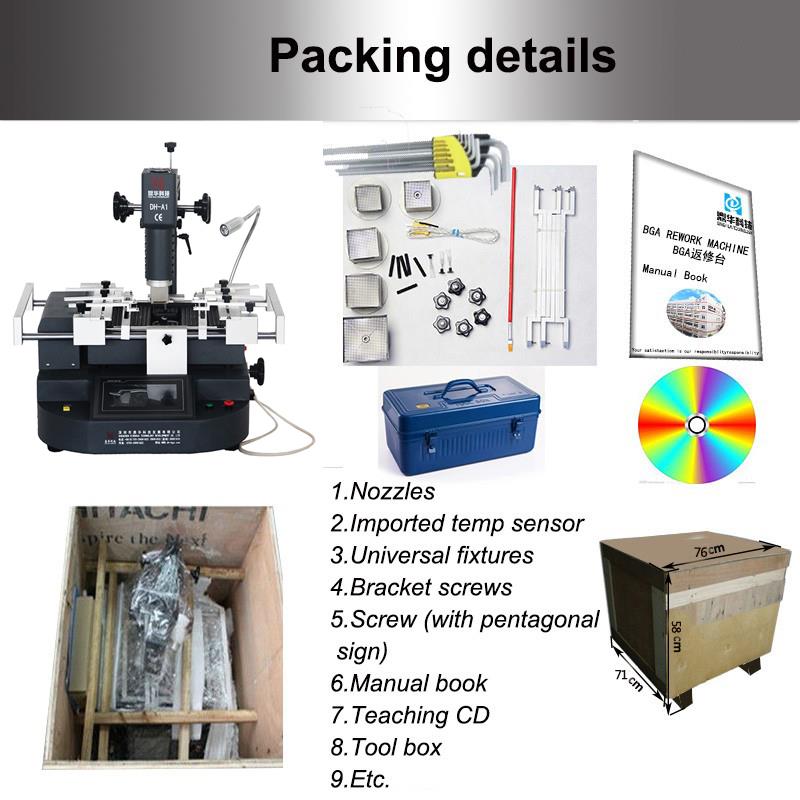

6. פרטי אריזה ומשלוח של תחנת DH-A1 BGA REWORK STATION





פרטי משלוח של תחנת DH-A1 BGA REWORK STATION



מִשׁלוֹחַ:

1. משלוח ייעשה תוך 5 ימי עסקים לאחר קבלת התשלום.

2. משלוח מהיר על ידי DHL, FedEX, TNT, UPS ודרכים אחרות כולל בים או באוויר.
