מצלמת מסך מגע BGA Rework Station

                                                        מצלמת מסך מגע BGA Rework Station

תצוגה מקדימה מהירה:

מחיר מבצע!מכונת עיבוד DH-A1L BGA, המצוידת במסך מגע HD, נמצאת כעת במלאי.

תכונות תחנת עיבוד מחדש של DH-A1L BGA:

1. אחוזי הצלחה גבוהים לתיקוני שבבים.
2. בקרת טמפרטורה מדויקת.
3. אין הלחמה כוזבת או חיבורי הלחמה גרועים.
4. שלושה אזורי חימום עצמאיים.
5. עיצוב ידידותי למשתמש.
6. מערכת התראות קול.
7. מאוורר זרימה צולבת חזק.
8. מערכת קירור יעילה.

אנו מחויבים לעיבוד מחדש של BGA ולמכונות אוטומטיות, המכסים את רוב הודו, אירופה והשוק האמריקאי. אנו מצפים להפוך לשותף שלך לטווח ארוך בסין.

1. מפרט

1	כּוֹחַ	4900W
2	מחמם עליון	אוויר חם 800W
3	מחמם תחתון	אוויר חם 1200W, אינפרא אדום 2800W
4	מחמם ברזל	90w
5	ספק כוח	AC220V±10%50/60Hz
6	מֵמַד	640*730*580 מ"מ
7	מיקום	תמיכה בחריץ V, PCB יכול להיות מותאם לכל כיוון עם חיצוני מתקן אוניברסלי
8	בקרת טמפרטורה	צמד תרמי מסוג K, בקרת לולאה סגורה, חימום עצמאי
9	דיוק טמפ'	±2 מעלות
10	גודל PCB	מקסימום500*400 מ"מ מינימום 22*22 מ"מ
11	BGAchip	2*2-80*80 מ"מ
12	מרווח שבבים מינימלי	0.15 מ"מ
13	חיישן טמפרטורה חיצוני	1 (אופציונלי)
14	משקל נטו	45 ק"ג

2. מאפיינים עיקריים של תחנת עיבוד מחדש DH-A1L BGA

מדעי וחכם

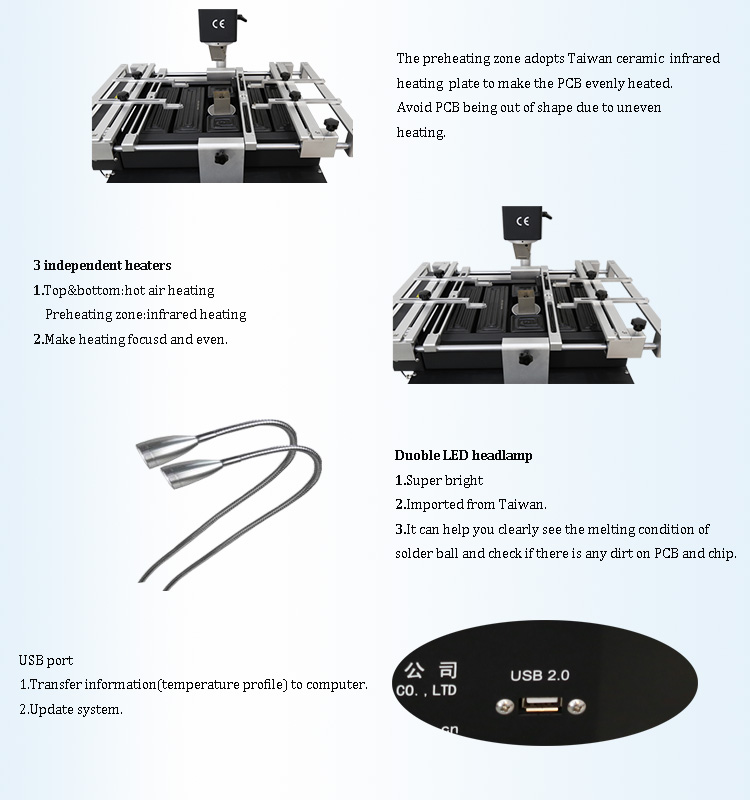

1. לתחנה 3 אזורי חימום עצמאיים: מחממי אוויר חם ואזור חימום מוקדם IR, המחממים בצורה יציבה ומהירה תוך מניעת עיוות PCBA.
2. ניתן להתאים את נפח האוויר של המחמם העליון, גובה המחמם התחתון ואזור החימום המקדים IR כך שיתאימו לסוגים שונים של תיקוני BGA.
3. מצויד בגדלים שונים של חרירי BGA מסגסוגת טיטניום, שיכולות להסתובב 360 מעלות למיקום והחלפה קלים.
4. הוא מאפשר להגדיר 6 מקטעי עליית טמפרטורה ו-6 מקטעי טמפרטורה קבועים, ויכול לאחסן פרופילי טמפרטורה מרובים לשימוש בכל עת.

3. מדוע כדאי לבחור בתחנת עיבוד מחדש DH-A1L BGA?

4. ידע קשור:

יש לבצע הכנת קרקע לתלייה על פני השטח לפני התקנה או החלפה של רכיב תושבת משטח חדש. הימנעות מנזק תרמי ו/או מכני לקרקע ולמצע היא קריטית. שני השלבים העיקריים כוללים:

• הסר הלחמה ישנה

ניתן לעשות זאת עם מלחם וחומר מנדף הלחמה קלוע, או בטכניקת ואקום מתמשך Flo Desolering המשתמשת במחלץ הלחמה וקצה Flo-D-Sodr מיוחד. שיטה זו מאפשרת זרימה חוזרת והסרת ואקום של ההלחמה הישנה להתרחש באופן רציף.

• קרקעות נקיות

שאריות שטף ישן שנותרו לאחר הסרת ההלחמה הישנה יש לנקות בשלב זה לפני הוספת הלחמה חדשה.

• הוסף הלחמה חדשה

שלב זה הוא חלק מתהליך התקנת הרכיבים וניתן לבצעו על ידי מילוי מוקדם (ציפוי מראש) של הקרקעות (על ידי הזרמה מחדש של הלחמת תיל עם מלחם או שיטת חימום אחרת), או על ידי מריחת משחת הלחמה (קרם) עם מתקן לפני (או אחרי) הרכיב ממוקם על תבנית הקרקע.

כמות ההלחמה המונחת היא קריטית להשגת חיבורים מקובלים. לדוגמה, חיבורי הלחמה מקובלים של עופרת J דורשים הרבה יותר הלחמה מאשר חיבורי הלחמה מקובלים של כנפי שחף.

רכיבי הרכבה על פני השטח:

• מכלול חום קדם/עזר ו/או רכיב (אם נדרש)
• החל חום באופן שווה ומהיר באופן שניתן לשליטה כדי להשיג זרימה חוזרת (התכה) מלאה בו-זמנית של כל מפרקי ההלחמה.
• הימנע מנזק תרמי ו/או מכני לרכיב, לוח, רכיבים סמוכים ומפרקים שלהם.
• הסר את הרכיב מהלוח מיד לפני שכל מפרק הלחמה מתמצק מחדש.
• הכן אדמות עבור הרכיב החלופי.

רכיבי חור דרך:

פירוק הלחמה של רכיב אחד בכל פעם בשיטת ואקום מתמשך

• מכלול חום קדם/עזר ו/או רכיב (אם נדרש).
• לחמם את המפרק במהירות ובקרה כדי להשיג זרימה מלאה של הלחמה מחדש.
• הימנע מנזק תרמי ו/או מכני לרכיב, לוח, רכיבים סמוכים ומפרקים שלהם.
• החל ואקום במהלך תנועת העופרת כדי לקרר את המפרק ולשחרר את העופרת.

רכיב פירוק הלחמה בשיטת מזרקת הלחמה

• הזרם מחדש את כל המפרקים במזרקת ההלחמה.
• הסר את הרכיב הישן והחלף אותו מיד ברכיב חדש או נקה את החורים התחתונים להחלפת רכיב מאוחר יותר.

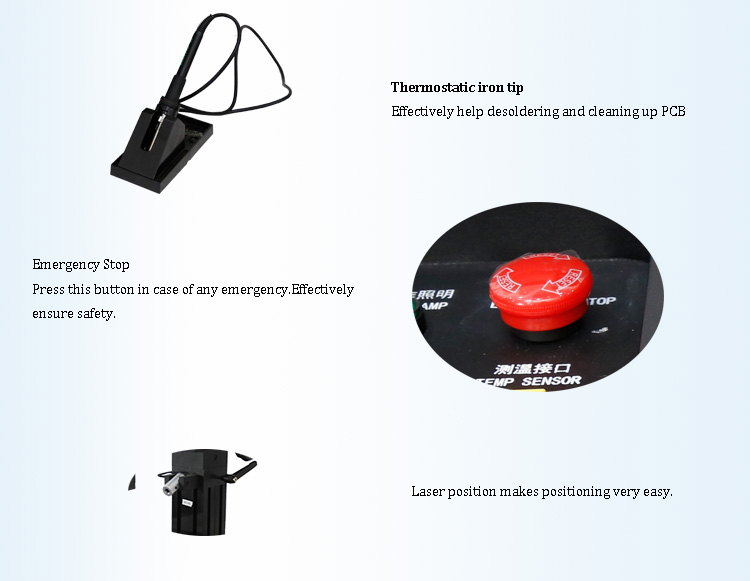

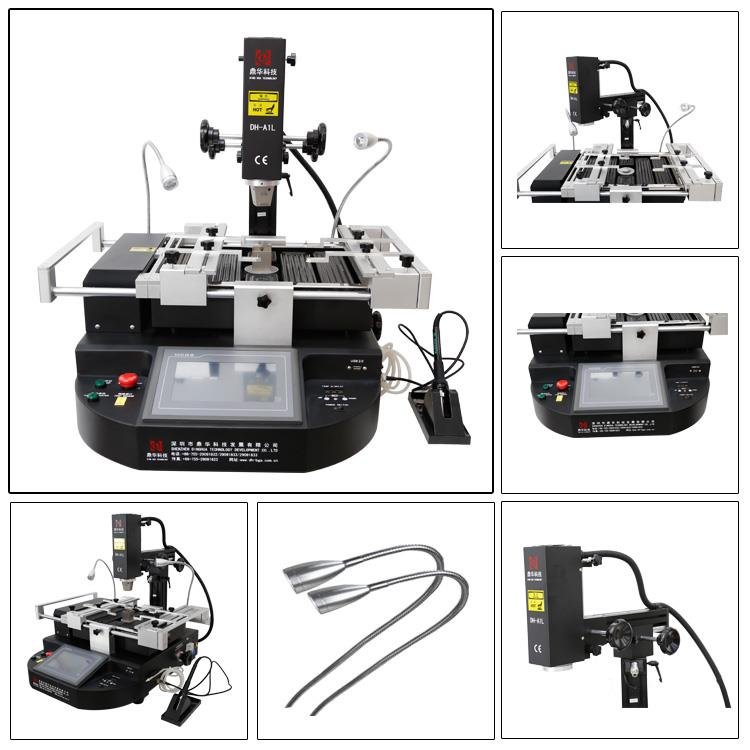

5.תמונות מפורטות של תחנת DH-A1L BGA REWORK

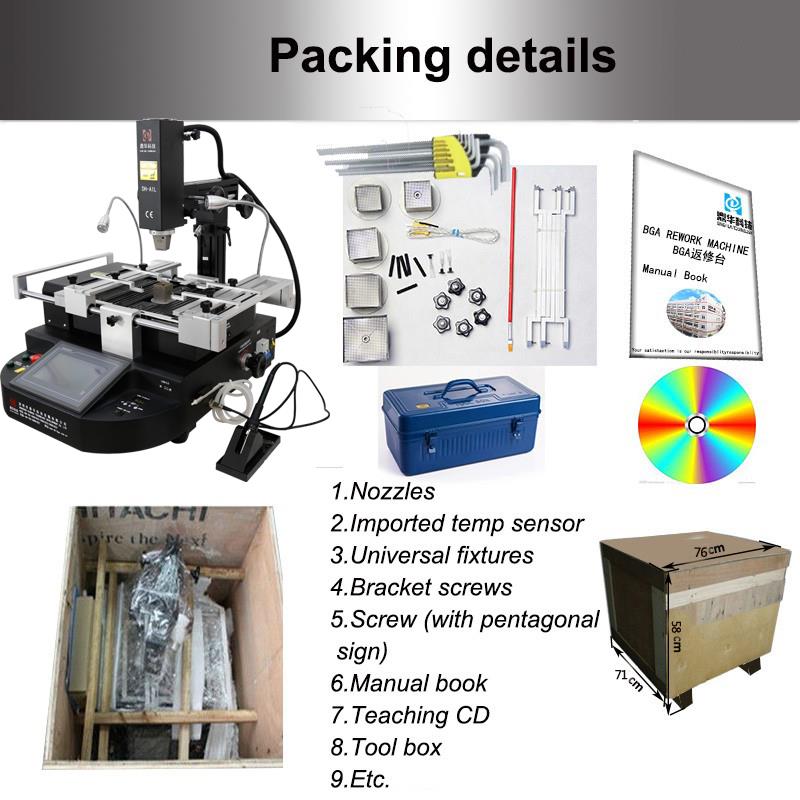

6. פרטי אריזה ומשלוח של תחנת DH-A1L BGA REWORK STATION



פרטי משלוח של תחנת DH-A1L BGA REWORK STATION

מִשׁלוֹחַ:

1. משלוח ייעשה תוך 5 ימי עסקים לאחר קבלת התשלום.

2. משלוח מהיר על ידי DHL, FedEX, TNT, UPS ודרכים אחרות כולל בים או באוויר.

7. שאלות נפוצות

ש: כיצד להבחין בין שבבי עופרת ללא עופרת?

ת: הבדילו מפני השטח של הדפסת השבב. כגון הגשר הדרומי מסדרת אינטל, FW82801DBM NH82801DBM,

הראשון הוא עופרת, והאחרון נטול עופרת, כאשר FW ו-NH הם ההבדל.

2. עם תווית RoHS על המכשיר או על ה-PCB הם מוצרים מאושרים ללא עופרת.

3. היקף RoHS: רק עבור מוצרים חדשים שהושקו לאחר 1 ביולי 2006. בעיקרון, לוחות אם ומחברות מיוצרות לאחר

2007 כולם נטולי עופרת.
