מסך מגע מחשב BGA Rework Station 1. תיאור המוצר של מחשב מסך מגע BGA Rework Station DH-D1 עם בקרת צמד תרמי בלולאה סגורה ומדויקת גבוהה ומערכת PID אוטומטית לפיצוי טמפרטורה, מודול טמפרטורה ויחידת בקרה חכמה, תחנת BGA Rework שלנו. ..
תיאור
1. תיאור המוצר של מחשב מסך מגע bga תחנת עיבוד מחדש DH-D1
עם בקרת לולאה סגורה של צמד תרמי מדויק מסוג k ומערכת פיצוי טמפרטורה אוטומטית PID, מודול טמפרטורה ויחידת בקרה חכמה, תחנת BGA Rework DH-D1 שלנו יכולה לאפשר סטיית טמפרטורה מדויקת של ±2 מעלות. בינתיים, מחבר מדידת הטמפרטורה החיצוני שלו מאפשר הגדרת טמפרטורה וניתוח מדויק של זמן אמת.
2. מפרט מוצר של מחשב מסך מגע bga תחנת עיבוד מחדש DH-D1
| כּוֹחַ | 4800W |
| מחמם עליון | אוויר חם 800W |
| מחמם תחתון | אוויר חם 1200W, אינפרא אדום 2700W |
| ספק כוח | AC220V+10%,50/60HZ |
| מימד | L 560*W650*H580 מ"מ |
| מיקום | תמיכת PCB עם חריץ N, ועם מתקן אוניברסלי חיצוני |
| בקרת טמפרטורה | צמד תרמי מסוג K, שליטה בלולאה סגורה בחימום עצמאי |
| דיוק טמפרטורה | ±2 מעלות |
| גודל PCB | מקסימום 420*400 מ"מ, מינימום 22*22 מ"מ |
| כוונון עדין של שולחן העבודה | ±15 מ"מ קדימה/אחורה +15 מ"מ ימינה/שמאלה |
| שבב BGA | 2*2 - 80*80 מ"מ |
| מרווח שבבים מינימלי | 0.15 מ"מ |
| חיישן טמפ' | 1 (אופציונלי) |
| משקל נטו | 31 ק"ג |
3. תכונות המוצר של מחשב מסך מגע bga תחנת עיבוד מחדש DH-D1
עיצוב אנושי הופך את המכונה לקלה לתפעול. בדרך כלל עובד יכול ללמוד להשתמש בו תוך 10 דקות. אין ניסיון או כישורים מקצועיים מיוחדיםיש צורך, וזה חוסך זמן ואנרגיה עבור החברה שלך.

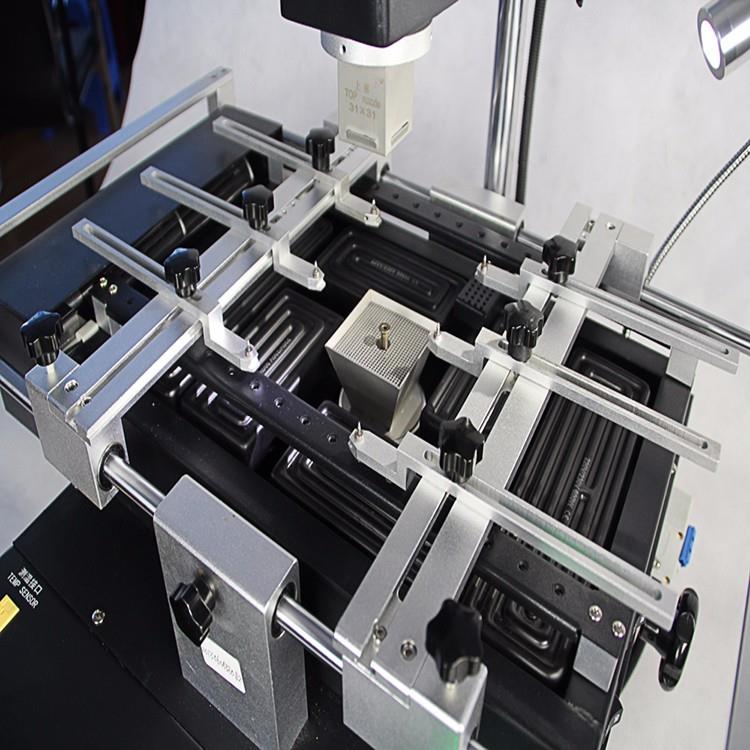

מתאים לסוגים שונים של PCB בכל גודל.

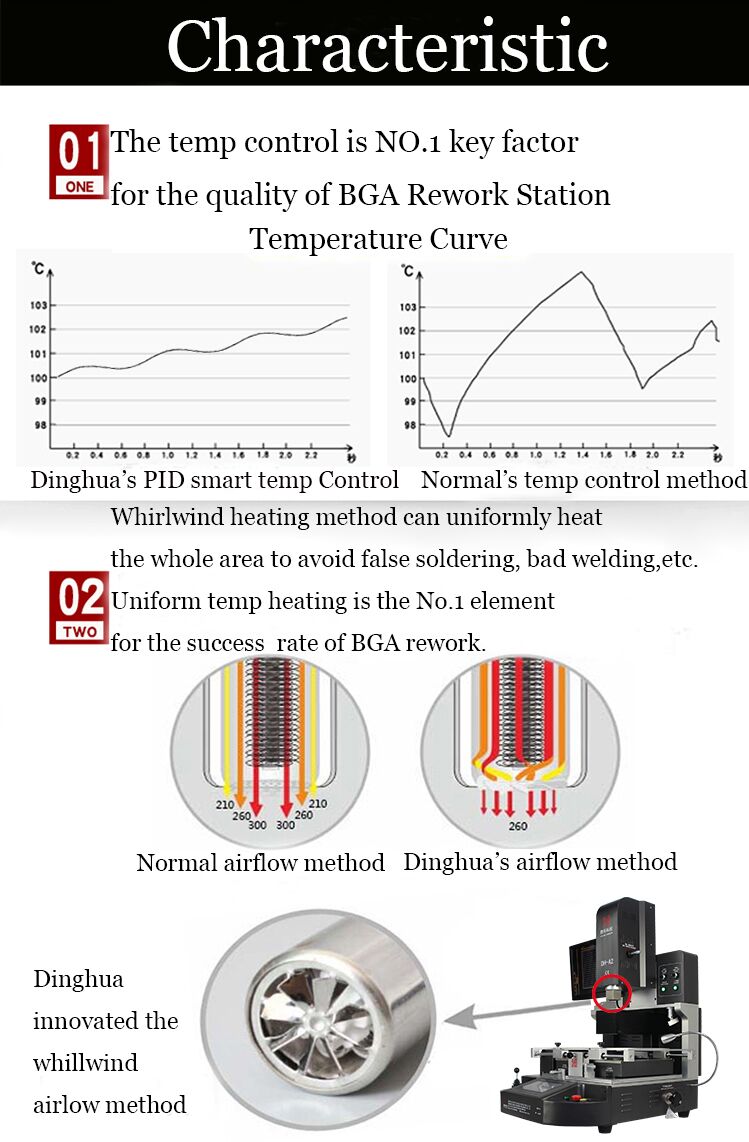

חומרים מעולים מבטיחים תוחלת חיים ארוכה. זרימה צולבת, מאוורר קירור עליון ותחתון מקרר את המכונה באופן אוטומטי
ברגע שתהליך החימום הסתיים,מה שמונע למעשה הידרדרות והזדקנות של המכונה.3-מוצעת אחריות לשנה למערכת החימום.
מוצעים תמיכה טכנית ללא הגבלה והדרכה חינם לכל החיים.

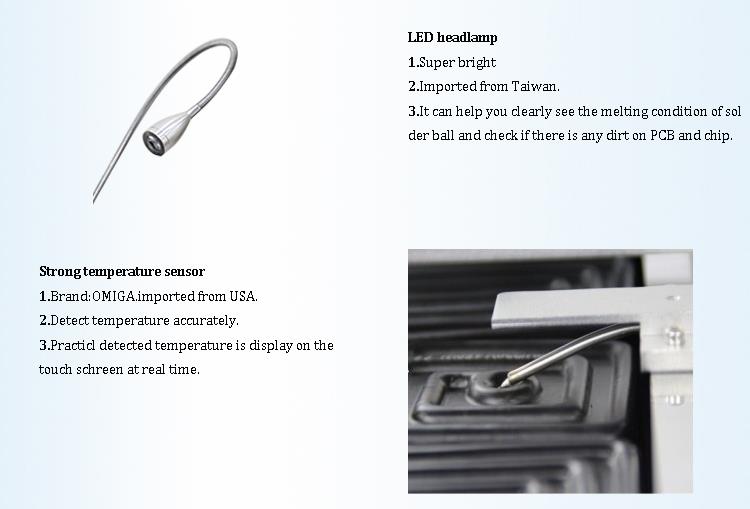

פנס ה-LED הסופר בהיר מיובא מיצרן העליון של טייוואן. זה יכול לעזור לך לראות בבירור את מצב ההיתוך של כדור הלחמה ולבדוק אם ישיש לכלוך על ה-PCB והשבב.

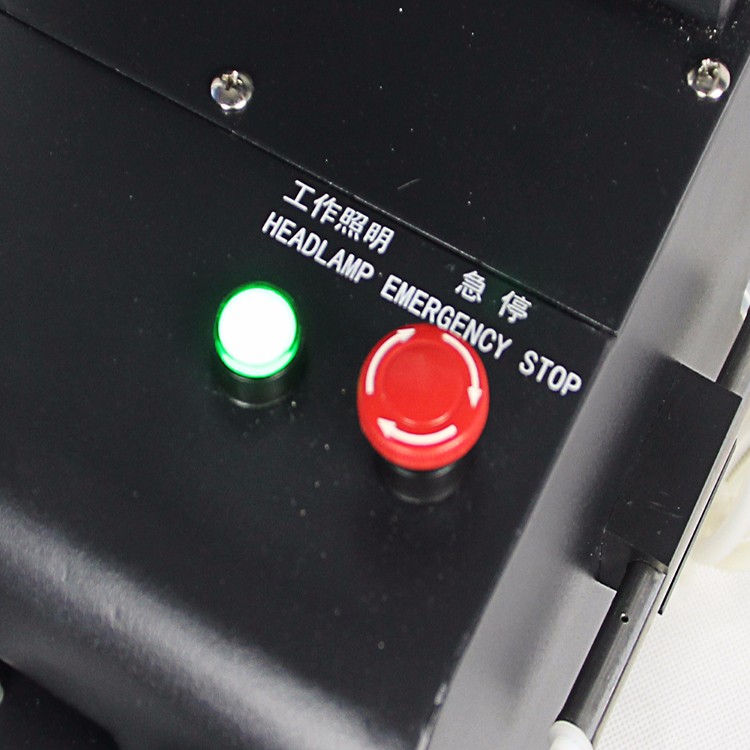

יש עצירת חירום בכל מקרה חירום.

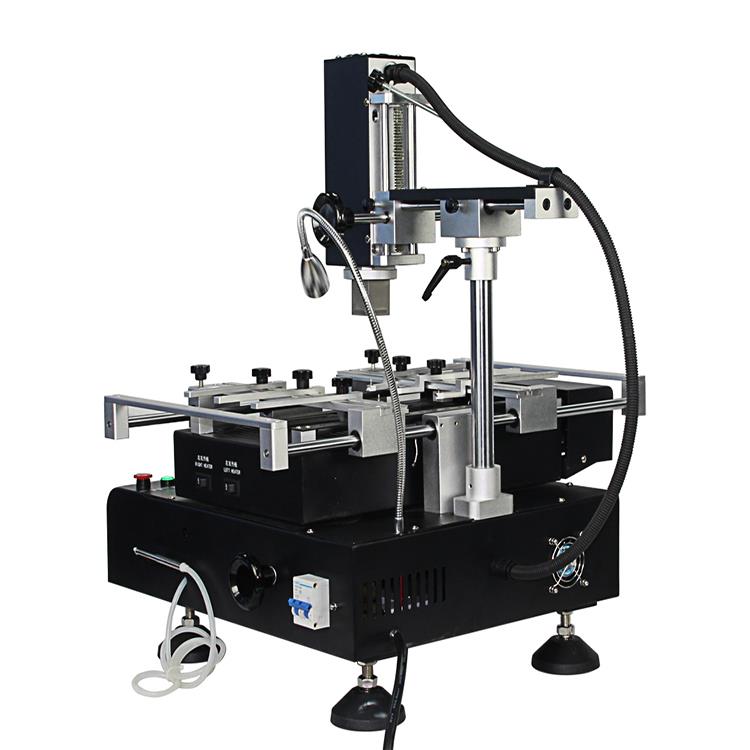

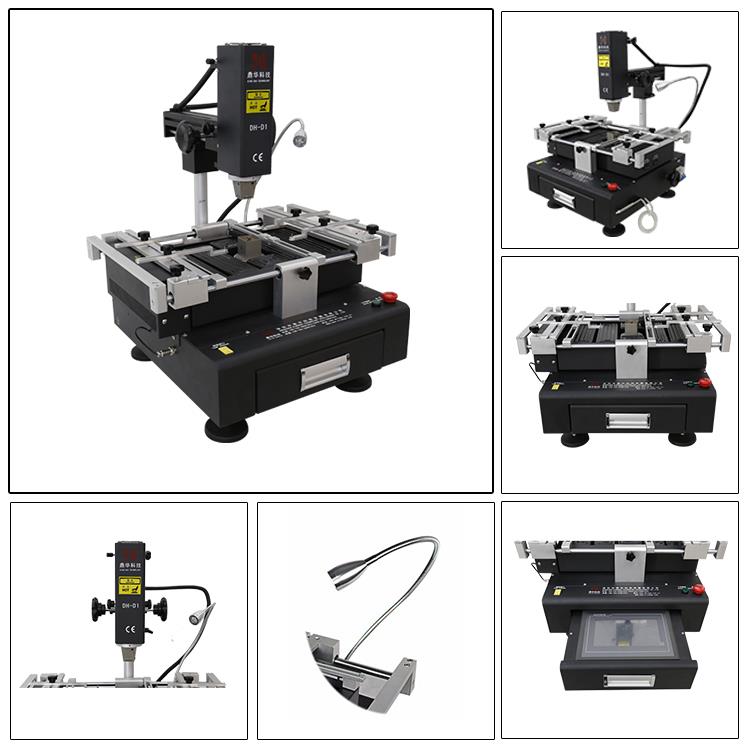

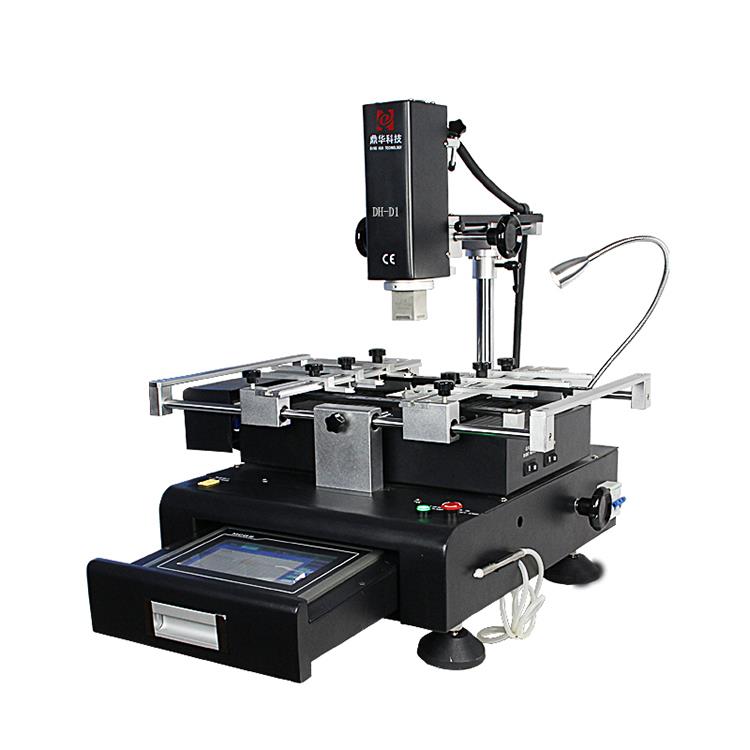

4. פרטי מוצר של מחשב מסך מגע bga תחנת עיבוד מחדש DH-D1
5. למה לבחור מחשב עם מסך מגע bga rework station DH-D1

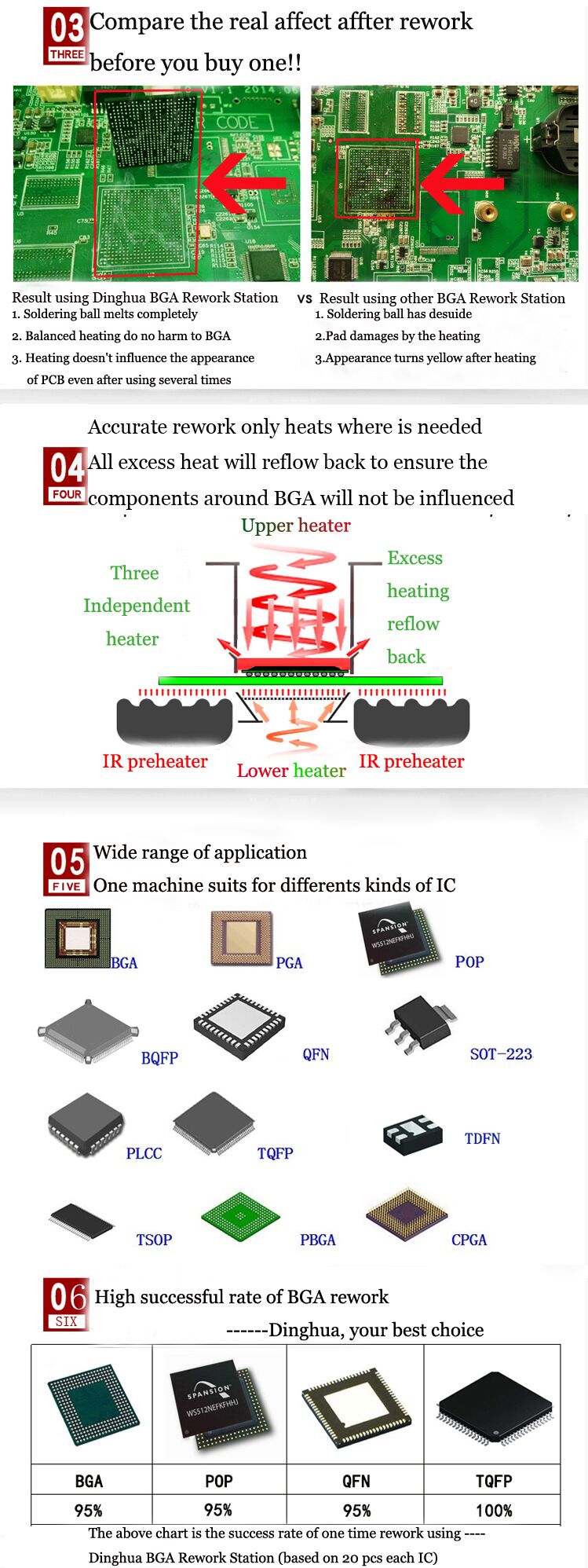

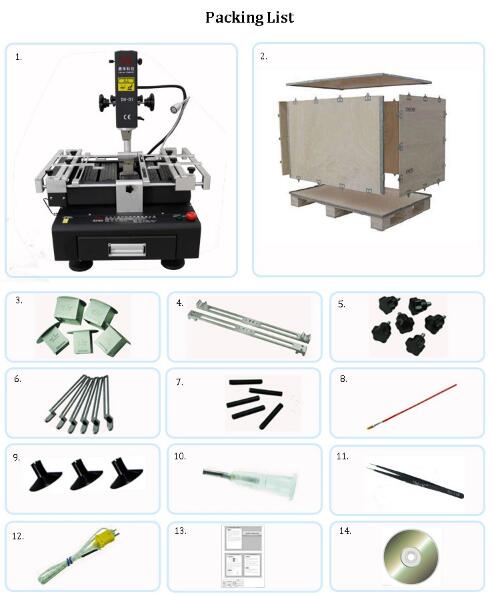

6. אריזה, משלוח של מחשב מסך מגע bga תחנת עיבוד מחדש DH-D1
7. ידע קשור על BGA
BGA מיקום וכלל ניתוב שבב
BGA הוא רכיב נפוץ ב-PCB, בדרך כלל CPU, NORTH BRIDGE, SOUTH BRIDGE, AGP CHIP, CARD BUS CHIP וכו'. רובם בסוג של אריזת bga. בקיצור, 80% מהאותות בתדר גבוה ומהאותות המיוחדים יהיו שלף חבילה מסוג זה. לכן, איך להתמודד עם הניתוב של חבילת BGA תהיה השפעה רבה על אותות חשובים.
ניתן לחלק את החלקים הקטנים שבדרך כלל מקיפים את ה-BGA למספר קטגוריות לפי חשיבותם
במעבר.
מעגל RC מסוף שעון.
שיכוך (מופיע בנגד סדרה, סוג בנק; לדוגמה, אות BUS של זיכרון)
מעגל EMI RC (מופיע בשיכוך, C, בסגנון גובה משיכה; למשל אות USB).
מעגלים מיוחדים אחרים (מעגלים מיוחדים שנוספו לפי CHIP שונה; למשל, מעגל חישת הטמפרטורה של המעבד).
קבוצת מעגלי כוח קטנה של 40 מיל או פחות (בצורה של C, L, R וכו'; סוג זה של מעגל מופיע לעתים קרובות ליד AGP CHIP או CHIP עם פונקציית AGP, וקבוצות הספק שונות מופרדות על ידי R, L).
משוך נמוך R, C.
קבוצת מעגלים קטנים כלליים (מופיעה ב-R, C, Q, U וכו'; אין דרישות עקבות).
גובה משיכה R, RP.
מעגל הפריט 1-6-הוא בדרך כלל מוקד המיקום, והוא יהיה מסודר קרוב ככל האפשר ל-BGA, מה שדורש טיפול מיוחד. החשיבות של המעגל השביעי היא שניה, אבל הוא גם יהיה קרוב יותר ל-BGA. 8, 9 הוא מעגל כללי, הוא שייך לאות ניתן לחבר.
ביחס לחשיבות החשיבות של חלקים קטנים בסביבת ה-BGA הנ"ל, הדרישות ב-ROUTING הן כדלקמן:
by pass =>כאשר הוא נמצא באותו צד של CHIP, הוא מחובר ישירות באמצעות סיכת CHIP למעבר, ואז במעבר לשליפה דרך למטוס; כאשר הוא שונה מ-CHIP, הוא יכול לחלוק את אותו דרך עם פיני VCC ו-GND של BGA. 100 מיל.
Clock terminal RC circuit =>רוחב כבלים, מרווח בין חוטים, אורך חוט או חבילה GND; שמור על העקבות קצרות וחלקות ככל האפשר, מבלי לחצות חוצצי VCC.
Damping =>רוחב קו קווי, מרווח בין שורות, אורך קו ועקבות קיבוץ; העקבות צריכות להיות קצרות וחלקות ככל האפשר, ומערכת אחת של עקבות חייבתלא להיות מעורבב עם אותות אחרים..
EMI RC Circuits =>רוחב כבלים, מרווח בין שורות, חיווט מקבילי, חבילת GND ודרישות אחרות; הושלם בהתאם לדרישות הלקוח.
Other special circuits =>רוחב קו קווי, חבילה GND או דרישות שחרור עקבות; הושלם בהתאם לדרישות הלקוח.
40milthe following small power circuit group =>רוחב כבל וצרכים אחרים; השלם את שכבת פני השטח ככל האפשר כדי לשמר לחלוטין אתחלל פנימי לקו האות, ונסו להימנע ממעבר אות כוח בשכבות
באזור BGA, מה שגורם להפרעות מיותרות.
Pull low R, C =>אין דרישות מיוחדות; קווים חלקים.
General small circuit group =>אין דרישות מיוחדות; קווים חלקים.
Pull height R,RP =>אין דרישות מיוחדות; קווים חלקים.
