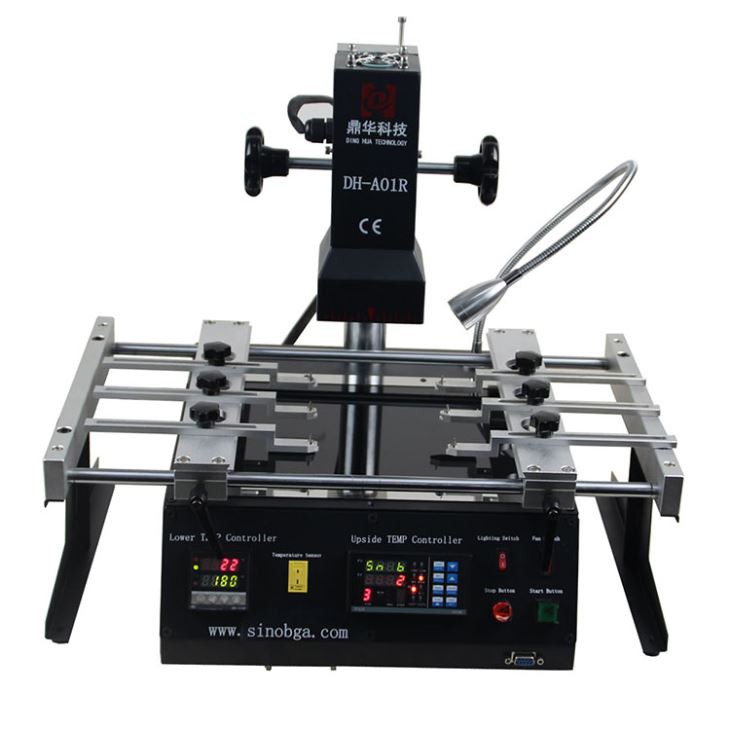

IR BGA תחנת עבודה חוזרת
מכונת ה- BGA של IR6500 היא תחנת עבודת מערך כדורים, המשמשת לתיקון ועיבוד מחדש של מעגלים מודפסים (PCBs) המכילים רכיבי BGA . רכיבי BGA הם מעגלים משולבים המותקנים על פי PCB} מצויד ב -2 חימום IR, לוחות דיגיטליים וטמפרטורות שנבדקו, המשמשות להסרה והחלפת רכיבי BGA במהלך תהליך העבודה מחדש .
תיאור
1. יישום מחשב מקלדת BGA Machine
ANIR BGA תחנת עבודה חוזרתהוא כלי מתמחה המשמש להסרה והחלפת רכיבי מערך רשת הכדור (BGA) ב- PCBs באמצעותחימום אינפרא אדום (IR). שלא כמו תחנות אוויר חמות, זה מחמם רכיביםבאופן שווה ובעדינות, צמצום הסיכון לנזק לחום או העברת רכיבים
לוח האם של מחשב, סמארטפון, מחשב נייד, לוח לוגיקה של MacBook, מצלמה דיגיטלית, מזגן,
טלוויזיה ומכשירים אלקטרוניים אחרים
ציוד מתעשיית הרפואה, ענף התקשורת, ענף הרכב וכו '.
מתאים לסוגים שונים של צ'יפס: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDF N, TSOP, PB GA, CPGA,
Chip LED .

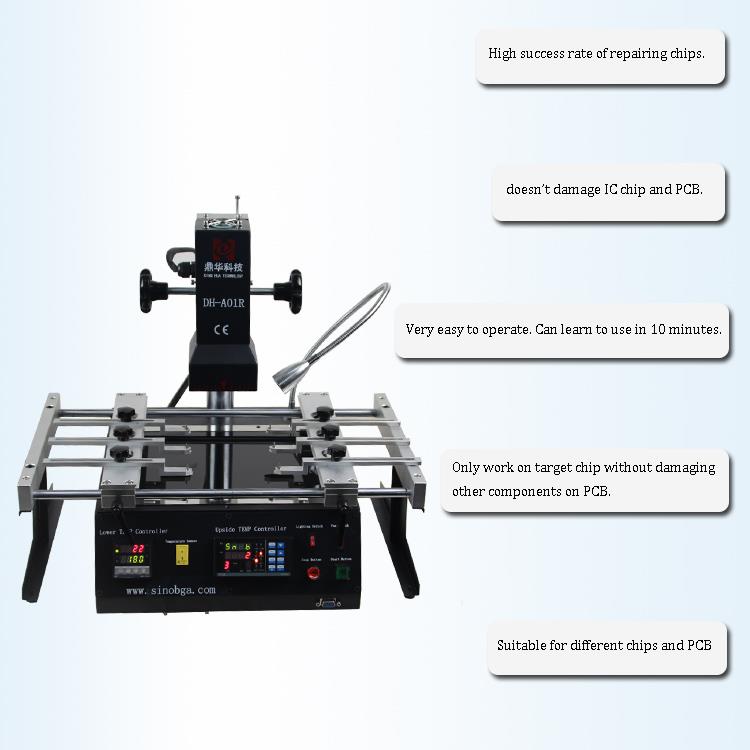

2.תכונות מוצר של מכונת עבודה מחודשת במחשב מקלדת
(מכונת עבודה מחודשת במחשב מקלדת)
3. מפרט
| אספקת חשמל של מכונת תחנת עבודת BGA | 110 ~ 250V 50/60Hz BGA מחיר מכונת עבודה מחדש בהודו |
| כוח מדורג | 2300W |
| IR עליון | 450W |
| IR נמוך יותר | 1800W |
| מיקום | V-Groeve, פלטפורמה הניתנת לזזה עם אביזרים אוניברסליים |
| בקרת טמפרטורה של מערכת עבודת BGA מחדש | צמד תרמי מסוג K, לולאה סגורה |
| דיוק הטמפרטורה של מכונת העבודה הטובה ביותר של BGA | 2 מעלות למכונת תיקון BGA BGA ללוח האם של המחשב הנייד |
| גודל PCB | 320*360 מ"מ |
| גודל שבב | 2*2 ~ 80*80 מ"מ |
| כלי בדיקת טמפרטורה ביציאת BGA כלים | 1 יח ' |
| מֵמַד | L480*W370*H390 מ"מ |
| משקל ברוטו | 15.5 ק"ג |

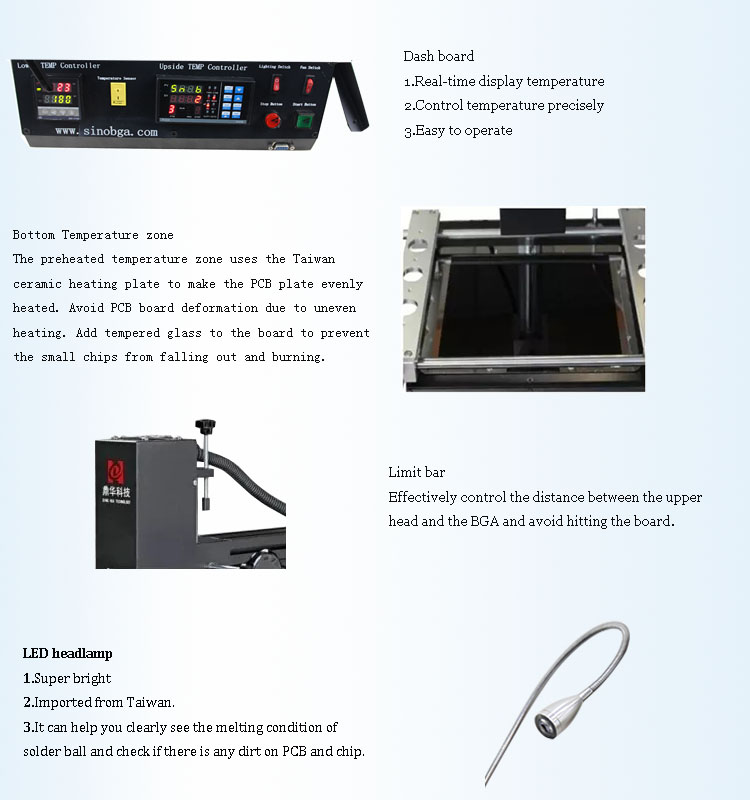

4. פרטים
(מכונת עבודה מחודשת במחשב מקלדת)
1. שני אזורי חימום אינפרא אדום;
2. פנס LED;
3. הפעלת לוח המחוונים;
4. li mit bar .
המכונת עיבוד מחדש של IR6500 BGAמשמש לרוב בסביבות תיקון וייצור אלקטרוניקה לתיקון ולהחליף רכיבי BGA בלוחות מעגלים מודפסים (PCB) . יישומים נפוצים של IR6500 כוללים:
- תיקון PCB: משמש להסרת רכיבי BGA פגומים או לקויים מ- PCBs ולהחליף אותם בחדשים .
- שדרוג PCB: מאפשר החלפת רכיבי BGA מיושנים או מיושנים עם גרסאות חדשות ומתקדמות יותר .
- ייצור PCB: מסייע בהנחת רכיבי BGA ל- PCB במהלך תהליך הייצור .
- הנדסת הפוך: מסייע בניתוח ולימוד העיצוב של רכיבי BGA ב- PCB .
- פיתוח אב -טיפוס: תומך בפיתוח ובדיקה של PCBs אב -טיפוס המכילים רכיבי BGA .
מכונת ה- BGA RER של IR6500 היא כלי חיוני לחברות ואנשים המעורבים בתיקון וייצור מכשירים אלקטרוניים המשתמשים ברכיבי BGA .
6. אריזה ומשלוח
(מכונת עבודה מחודשת במחשב מקלדת)
7. ידע קשור
ANIR BGA (מערך רשת כדורים אינפרא אדום) תחנת עבודה חוזרתהיא מכונה מיוחדת המשמשת להסרה והחלפת רכיבי BGA בלוחות מעגלים מודפסים (PCB) . בדרך כלל היא משתמשתטכנולוגיית חימום אינפרא אדוםלחימום גם את ה- PCB ואת רכיב ה- BGA בו זמנית, מה שמאפשר הסרה והחלפה בטוחים של הרכיב .
תחנות עיבוד חוזרות של BGA מגיעות במגוון גדלים ותצורות, החל מיחידות ספסל קטנות למערכות גדולות, רב-אזוריות . הן עשויות לכלול גם סוגים שונים של טכנולוגיות חימום, כגון חימום הסעה או עבודת אוויר חם {}}}
היתרון העיקרי בשימוש בתחנת עבודה מחודשת של IR BGA הוא היכולת שלה לחמם רכיבי BGA באופן שווה, מה שמפחית את הסיכון לפגיעה ברכיב או ל- PCB במהלך תהליך העבודה מחדש . זה הופך את IR BGA לעומק מחדש כלים חיוניים לתיקון וייצור PCB, במיוחד בתעשיות בהן ישנות גבוהה היא דרישה קריטית {}}}}}}}}}}}}}}}}}}}}}}}}}}} גבוהה.
