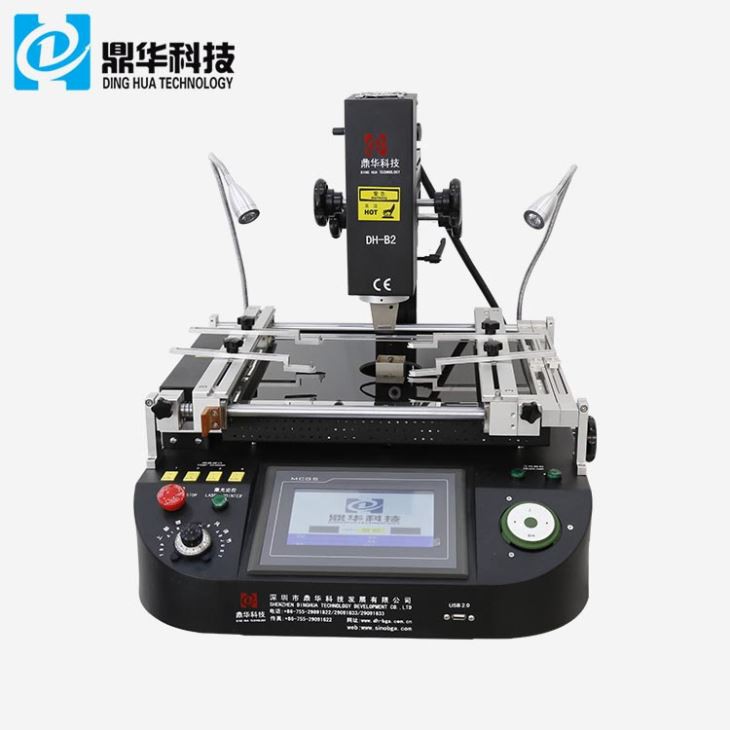

תחנת עיבוד מחדש של מסך מגע אוויר חם



1. תכונות המוצר של מסך מגע אוויר חם SMD Rework Station





1. ניתן להגדיר את אזור הטמפרטורה הראשון והשני עם 8 פרופילי טמפרטור (למעלה/למטה).

ופרופיל טמפרטורה קבוע 8. ותחנת העיבוד מחדש של bga יכולה לחסוך 10,000 שונים

פרופילי טמפרטורה טואלליים.



2. השלישי הוא אזור חימום מוקדם כדי להבטיח שה-PCB מקבל חום מלא במהלך תהליך העיבוד מחדש.

3.DH-B2 BGA Rework Station יכולה להיות מחוברת למחשב עם יציאת RSS טורית מובנית למחשב

מגיע עם תקליטור התוכנה

4. פרופילי הטמפרטורה לחימום העליון והתחתון הולכים באופן עצמאי כאשר ה-DH-B2

תחנת BGA Rework פועלת, ומאוורר הזרימה הצולבת יכול לעזור לקרר את ה-PCBA במהירות

להגן על העיוות של PCBA לקרות.



2. מפרט

כּוֹחַ	4800W
מחמם עליון	Hol air 800W
מחמם תחתון	אוויר חם 1200W. אינפרא אדום 2700W
ספק כוח	AC220V+10% 50/60Hz
מֵמַד	L800*W900*H750 מ"מ
מיקום	תמיכת V-groove PCB. ועם מתקן אוניברסלי חיצוני
בקרת טמפרטורת	צמד תרמי מסוג K, בקרת לולאה סגורה, חימום עצמאי
דיוק זמני	±2 מעלות
גודל PCB	מקסימום 450*500 מ"מ, מינימום 20*20 מ"מ
כוונון עדין של שולחן העבודה	±15 מ"מ קדימה/אחורה, t15 מ"מ ימינה ושמאלה
BGAchip	80*80-1*1 מ"מ
מרווח שבבים מינימלי	0.15 מ"מ
חיישן טמפ'	4 (אופציונלי)
לא משקל	36 ק"ג

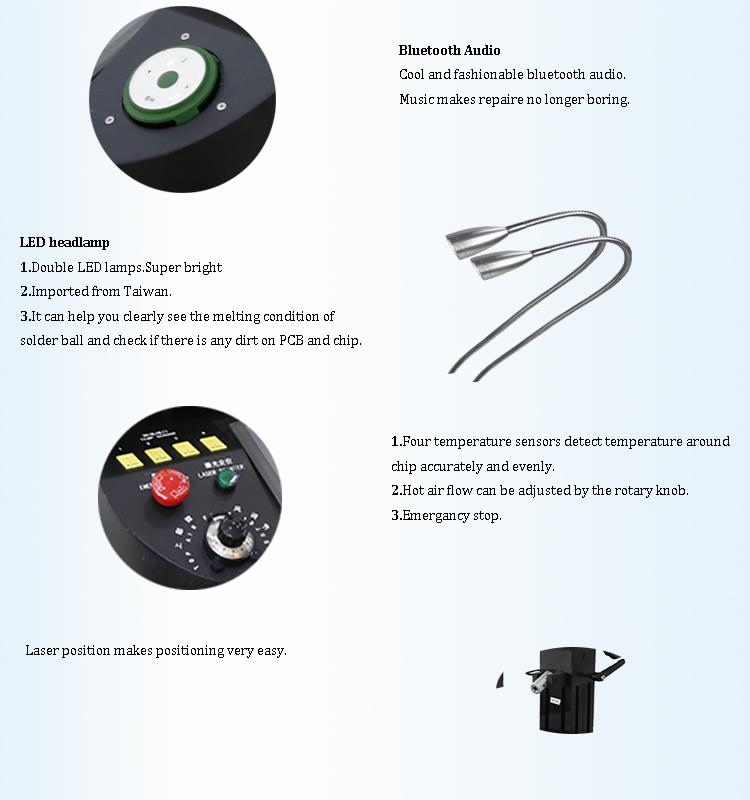

3.פרטים של תחנת עיבוד מחדש SMD מסך מגע אוויר חם

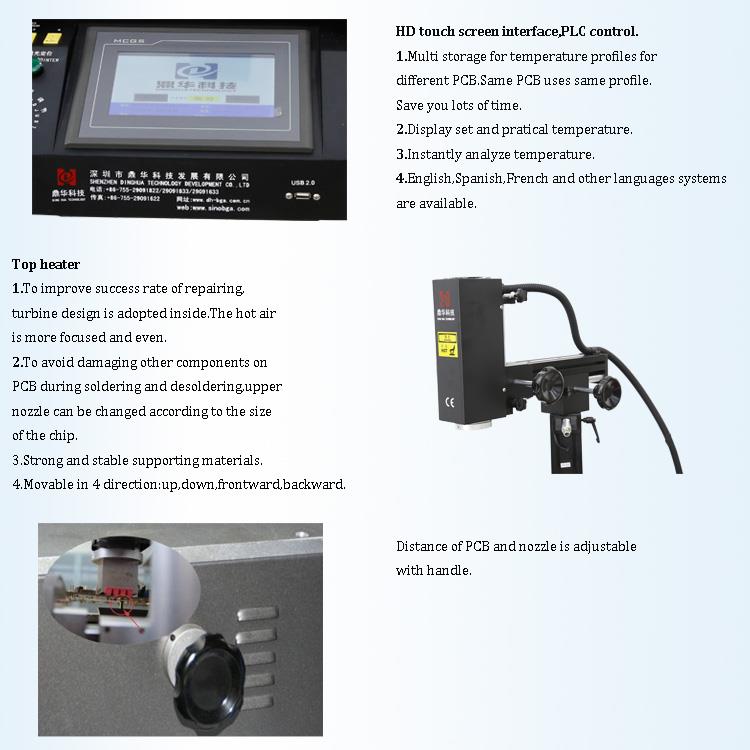

1. ממשק מסך מגע HD;

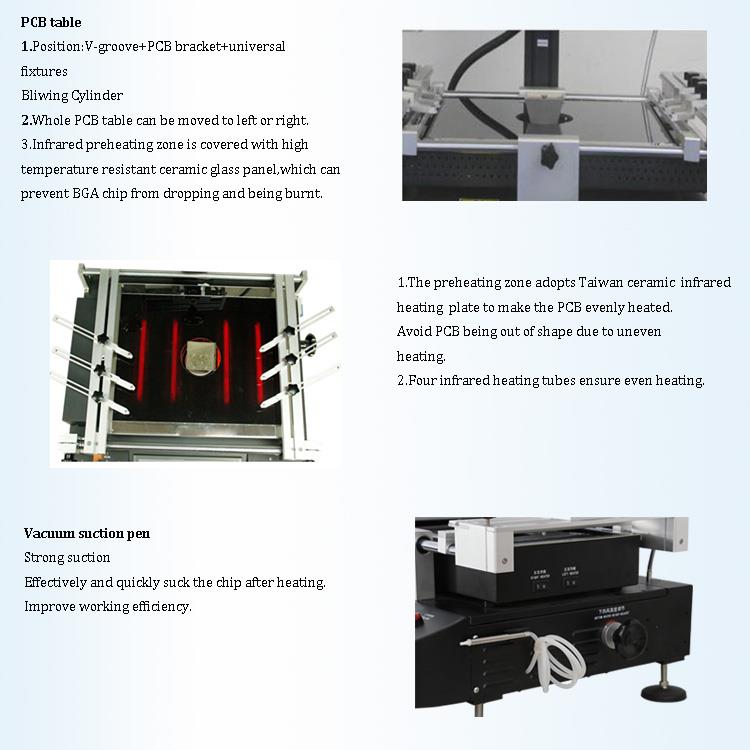

2. שלושה תנורי חימום עצמאיים (אוויר חם ואינפרא אדום);

3. עט ואקום;

4. פנס לד.





4. למה לבחור בתחנת עיבוד מחדש של מסך מגע אוויר חם שלנו?





5.תעודה

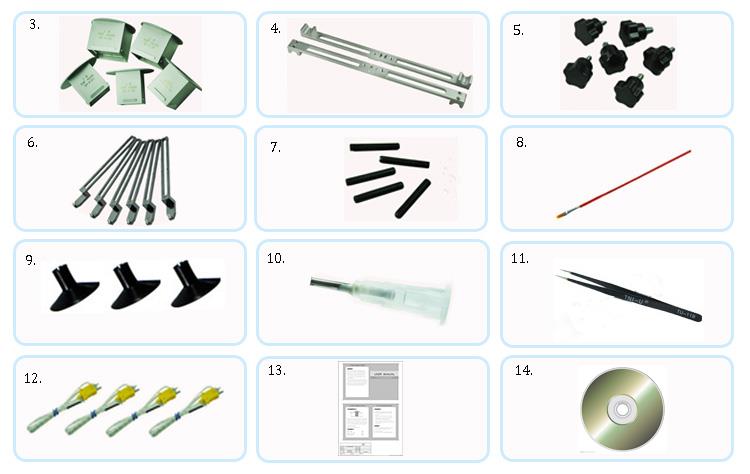

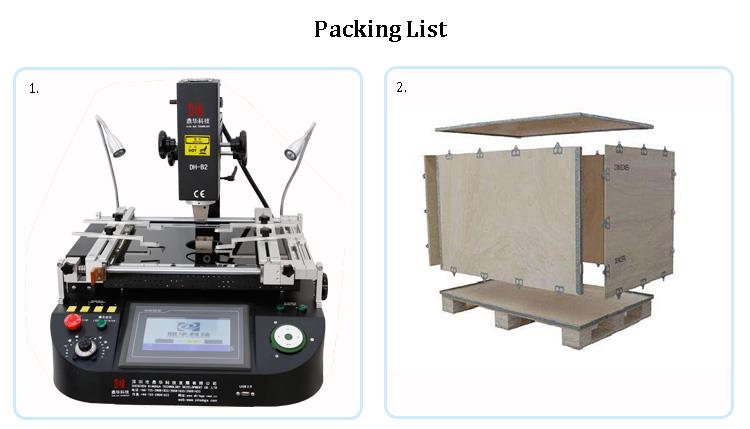

6. אריזה ומשלוח של מסך מגע אוויר חם תחנת SMD Rework





8. ידע קשור

אמצעי זהירות בשימוש בסטנסיל

1. הניקיון של רשת פלדה

למה לשטוף סטנסילים?

הדפסת משחת הלחמה מבטיחים

שמור שבלונות מופשטות היטב

צמצם גישור הדפסה

הימנע מהיפוך, התמוטטות וטעויות הדפסה אחרות

לְהִזָהֵר:

1. כדי לשמור על ניקיון השבלונה יש לוודא שהשבלונה מוגנת מפני אבק.

2. יש לנקות את הסטנסיל מיד לאחר השימוש כדי למנוע את הדבקת שאריות הלחמה מתרפא וקשה

להסיר.

3. השבלונות יונחו על מדף ייעודי ויונחו במאונך. הצלחות והצלחות יהיו מבודדים

זה מזה (ניתן לצלם), ואסרו הערמה ומגע זה עם זה. עבור שבלונות כי

ממתינים לניקוי, אסור למקם אותם באופן אקראי כדי למנוע נזק מקרי.



2. כאשר מתרחשות החריגות הבאות, יש להחליף את השבלונה החדשה שהוכנה ולנקות את השבלונה הישנה.

1. חבית משחת הלחמה שנפתחה כבר חורגת מתקופת השימוש התקפה;

2. השבלונה הייתה בשימוש במשך 8 שעות;

3. סתימת רשת פלדה (פגמים בייצור אצווה "הדפסת משחת הלחמה לא שלמה");



3. שיטת ניקוי רשת פלדה

1. מקוון: נגב אוטומטית כל 5 חתיכות;

2. סוג לא מקוון: ניגוב ידני, ניקוי ידני עם אלכוהול תחת אור;

3. לא מקוון: ציוד ניקוי קולי;



4. בדיקת מתח של רשת פלדה

1. יש לבדוק את המתח של השבלונה לאחר כל ניקוי מחוץ לרשת;

2. למדוד לפחות חמש נקודות מתח (ארבע פינות + נקודות מרכזיות);

מתח 3 הוא בדרך כלל גדול מ-30N;



5.ניהול שבלונות

1. יש לציין ולנטר את חיי השירות של שבלונות בצורה יעילה. שבלונות החורגות

יש לבטל את חיי השירות. אסור להשתמש בשבלונות לשימוש ממושך. (בדרך כלל 100,000 פעמים)

2. יש למספר כל שבלונה ולציין בצורה ברורה את המוצרים שניתן להשתמש בהם לכל שבלונה.

3. תמיד יש להבטיח לכל שבלונה חלקי חילוף כך שניתן יהיה להחליף אותה מיד כאשר

מתרחש מצב חריג.



6. ההשפעה של רשת פלדה על הדפסת הלחמה

עובי השבלונה וגודל הפתח של רשת הפלדה קובעים את כמות משחת ההלחמה

מודפס. משחת הלחמה מוגזמת תגרום לגישור. מעט מדי משחת הלחמה תגרום לאי הלחמה מספקת או חוסר הלחמה

הלחמה סמויה. צורת פתח רשת הפלדה וחלקות דופן רשת הפלדה

גם להשפיע על איכות ההפשטה של ​​משחת ההלחמה.
