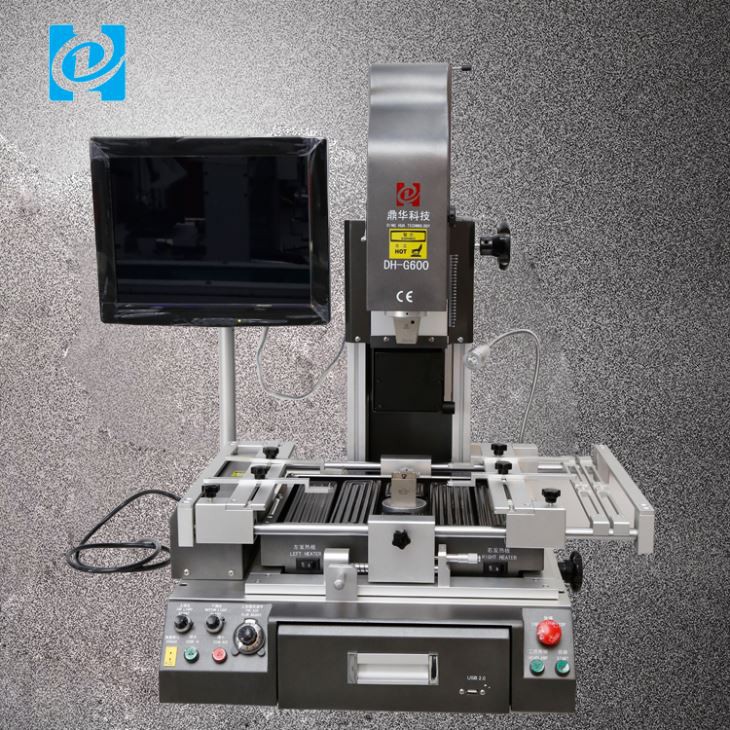

מכונת הלחמה אופטית ידנית BGA
מכונת הלחמה אופטית ידנית 1. תצוגה מקדימה מהירה: תחנת הלחמה DH-G600 BGA נמצאת בשימוש נרחב בתיקון רמת השבבים במחשב נייד, PS3,PS4,XBOX360, טלפון נייד וכו'. מצוידת בפונקציית מיקום לייזר, תחנת עיבוד מחדש של DH-G600 bga יכול למקם במהירות על שבב BGA ולוח אם. 2....
תיאור
מכונת הלחמה אופטית bga ידנית
1. תצוגה מקדימה מהירה:
תחנת הלחמה DH-G600 BGA נמצאת בשימוש נרחב בתיקון רמת השבבים במחשב נייד, PS3, PS4, XBOX360, טלפון נייד וכו'.
מצוידת בפונקציית מיקום לייזר, תחנת עיבוד מחדש של DH-G600 bga יכולה להתמקם במהירות על שבב BGA ולוח האם.
|
פרמטר מוצר |
|
|
שם המוצר |
מכונת הלחמה והלחמה |
|
כוח מוחלט |
5300W |
|
חימום עליון |
1200w |
|
חימום תחתון |
חימום אוויר חם תחתון 1200W, חימום מוקדם IR 2700W |
|
כּוֹחַ |
220V 50HZ/60HZ |
|
מיקום |
חריץ V, לוחות PCB ניתנים להתאמה בציר X, Y ומצוידים במתקן אוניברסלי |
|
בקרת טמפרטורה |
K-type, לולאה סגורה |
|
גודל PCB |
מקסימום 400x380 מ"מ, מינימום 22x22 מ"מ |
|
גודל שבב |
2x2-50x50 מ"מ |
|
מרווח שבבים מינימלי |
0.15 מ"מ |
|
חיישן טמפרטורה חיצוני |
1 (אופציונלי) |
|
N.W. |
כ 60 ק"ג |
|
לוחות אם מתאימים |
טלפון נייד, מחשב נייד, שולחני, קונסולת משחקים, XBOX360, PS3 |
2. תיאור המוצר של תחנת העיבוד מחדש DH-G600 BGA
מאפיינים:
1. מערכת יישור אופטית חדשה, קלה לתפעול, שיעור ההצלחה יכול להיות 100%.
2. עם מיקום לייזר.
3. זיהוי אוטומטי של שבבי BGA וגובה הרכבה.
4. התקן מחמם עליון וראש הרכבה 2 ב-1 עיצוב.
5. הלחמה חצי אטומטית והלחמה.
6. מערכת CCD ומערכת יישור אופטית בשילוב, יכול לשנות את המסך על ידי כפתור אחד.
7. התאמה אוטומטית של הרזולוציה והבהירות של הכרומטיות.
8. עם עמדת לייזר.
9. עם מיקרומטר לעשות מיקרו להתאים.
10. עם מאוורר צולב חזק לקירור PCB במהירות כדי למנוע ממנו עיוות.
11. עם 3 אזורי טמפרטורה ושקע חיישן טמפ' אופציונלי אחד.
3. שלבי תיקון:
הפרד את שבב BGA מלוח האם - קראנו ביטול הלחמה
פד נקי
הפעלה מחדש או החלפה של שבב BGA חדש ישירות
יישור/מיקום - תלוי בניסיון, מסגרת משי, מצלמה אופטית
החלף שבב BGA חדש - קראנו הלחמה

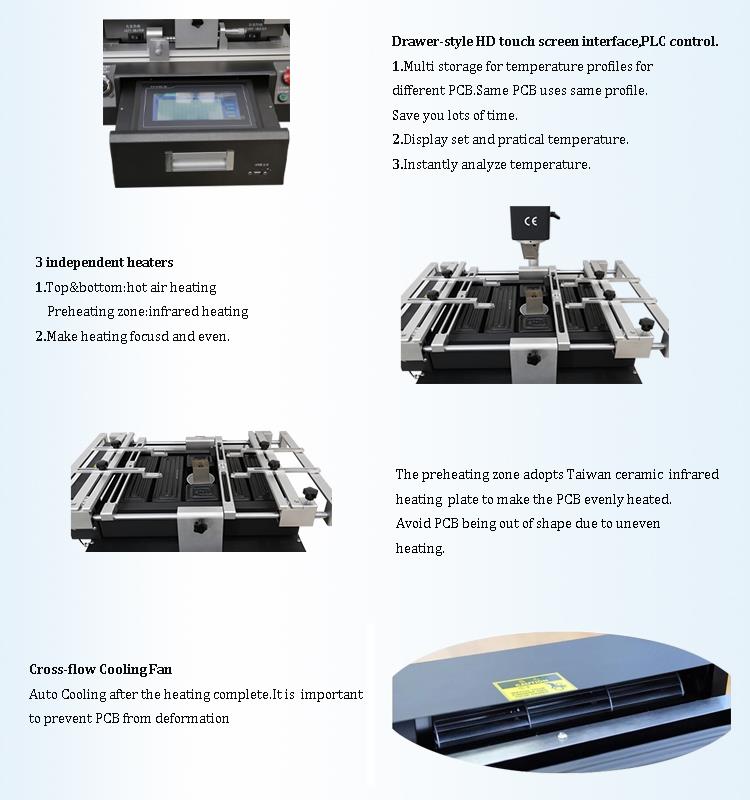

4. תמונות מפורטות של G600 BGA REWORK STATION
5.פרופיל החברה
כמה תמונות של המפעל שלנו ותחנת עיבוד מחדש של BGA

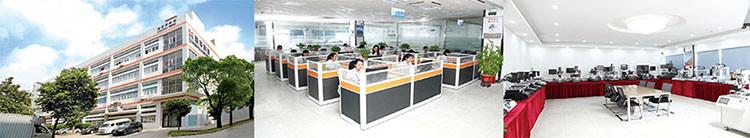

משרדים

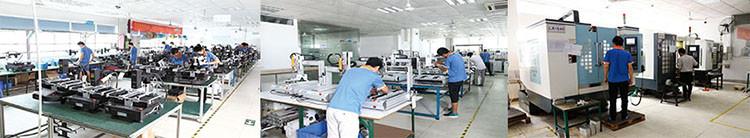

Mקווי ייצור

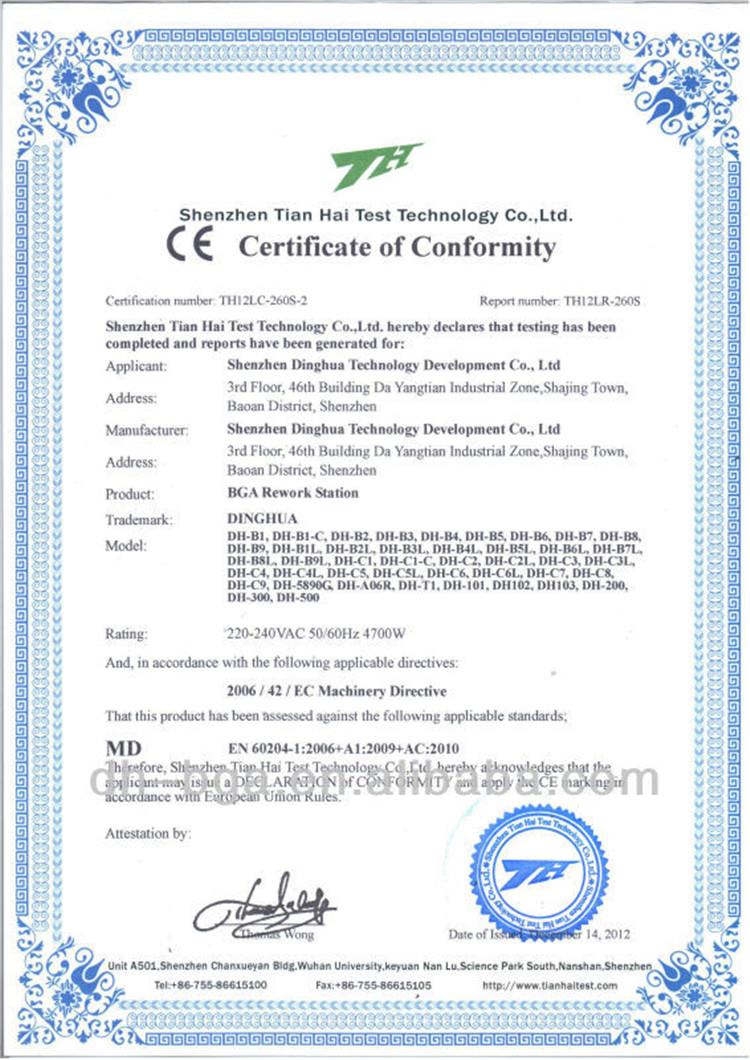

אישור CE כמו להלן
חלק מהלקוחות שלנו

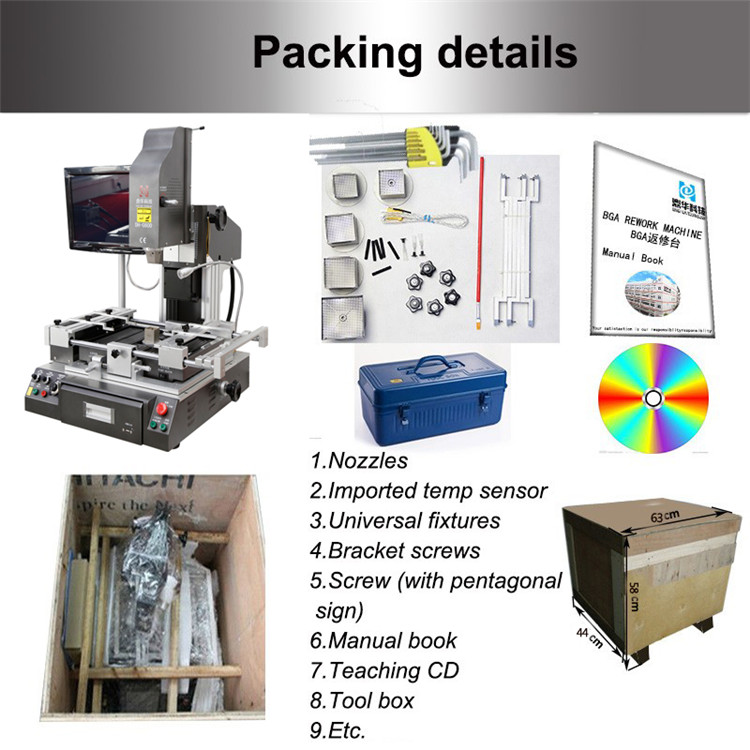

6. אריזה ומשלוח ושירותים של G600 BGA REWORK STATION
7. ידע קשור
ארבע שיטות של שתילת כדורים
יש בדרך כלל ארבע שיטות ליישום שחבור כדורי BGA, כלומר שיטת השימוש במכשיר בלבד, שיטת השימוש בתבנית, מיקום ידני והברשה בכמות המתאימה של משחת הלחמה.
אם יש לוחז כדור שבוחר תבנית תואמת משטח BGA, גודל הפתיחה של התבנית צריך להיות 0.05--0.1mm גדול מקוטר כדור ההלחמה. פזרו את כדור ההלחמה באופן שווה על התבנית, נערו את התקן הנושא, והניחו את עודפי ההלחמה. הכדור מגולגל מהתבנית לחריץ איסוף כדורי הלחמה של אדנית הכדור כך
רק כדור הלחמה אחד נשמר בכל חור דליפה של משטח התבנית
הנח את שטף ההלחמה המודפס או התקן הדבק BGA על שולחן העבודה כשהשטף או משחת ההלחמה פונה כלפי מעלה. הכן תבנית תואמת משטח BGA. הפתח של התבנית צריך להיות 0.05-0.1 מ"מ גדול מקוטר כדור ההלחמה. הנח את התבנית מסביב לרפידה והנח אותה מעל רכיב ה-BGA המודפס של השטף או משחת ההלחמה. המרחק בין BGAs שווה או מעט קטן מקוטר כדורי ההלחמה, מיושרים מתחת למיקרוסקופ. פזרו את כדור ההלחמה באופן שווה על השבלונה, והשתמשו בפינצטה כדי להסיר את כדור ההלחמה העודף כך שיישאר רק כדור הלחמה אחד בכל חור דליפה על משטח השבלונה. הסר את התבנית, בדוק אותה והשלם אותה.
הנח את שטף ההלחמה המודפס או התקן הדבק BGA על שולחן העבודה כשהשטף או משחת ההלחמה פונה כלפי מעלה. מניחים את כדורי ההלחמה בזה אחר זה בעזרת פינצטה או חרט כמו תיקון.
8.4 מברשת שיטת הדבקת הלחמה בכמות מתאימה
בעת עיבוד התבנית, עובי התבנית מעובה, וגודל הפתח של התבנית מוגדל מעט, ומשחת ההלחמה מודפסת ישירות על גבי הכרית של ה-BGA. עקב מתח פני השטח, נוצרים כדורי הלחמה לאחר זרימה חוזרת. שיטת שתילת הכדור משמשת במאמר זה. להלן מתארת שיטת שתילת הכדורים של שותלת הכדורים.
