תחנת עיבוד מחדש של BGA אוטומטית הטובה ביותר





DH-A6 הוא קצה גבוה-תחנת עיבוד מחדש אופטית אופטית חכמהמיועד לתיקון PCB מתקדם ויישומי SMT-בדיוק גבוה. מצויד ביישור אופטי HD CCD, מיקום שבב אוטומטי לחלוטין, ו-מערכת חימום שלושה-אזורים, הוא מספק ביצועי עיבוד חוזר יציבים, מדויקים ויעילים עבור לוחות אם גדולים, חבילות BGA מורכבות ויישומי אלקטרוניקה תעשייתיים.







DH-A6 היא תחנת עיבוד מחדש אופטית אופטית חכמה-מתקדמת שפותחה עבור יישומי תיקון SMT מתקדמים, תחזוקת לוח אם PCB ויישומי תיקון ברמת שבבים תעשייתיים-. כמכונת תיקון ברמת שבבים מקצועית, ה-DH-A6 משלב יישור אופטי-בדיוק גבוה, אוטומציה חכמה ומערכת חימום רבת עוצמה כדי לספק ביצועי עיבוד חוזרים יציבים וניתנים לחזרה עבור מכלולים אלקטרוניים מורכבים.

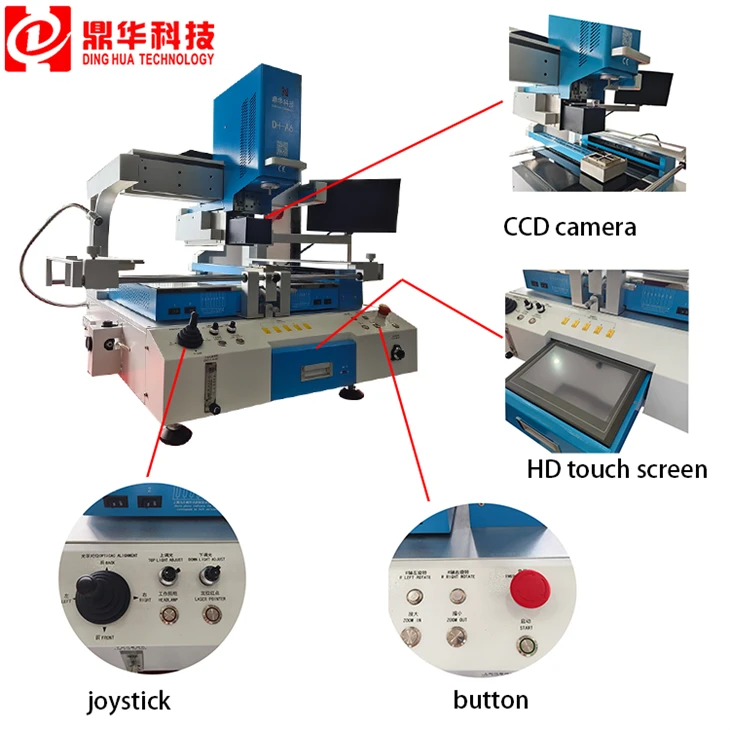

תחנת עיבוד מחדש זו ליישומי לוח אם PCB מצוידת במערכת יישור אופטית HD CCD של 6-מיליון-פיקסלים, זום אופטי אוטומטי ומיקום מבוקר-וג'ויסטיק, המאפשרים למפעילים לצפות במדויק בכדורי הלחמה ורפידות PCB ממספר זוויות ללא נקודות עיוורות. עם דיוק מיקום של ±0.01 מ"מ ודיוק טמפרטורה בלולאה סגורה של ±1-2 מעלות, המכונה מבטיחה תוצאות הלחמה והלחמה אמינות עבור BGA, QFN, QFP, POP, CSP וחבילות SMT אחרות.



מכונת התיקון ברמת שבב DH-A6 מאמצת מבנה חימום עצמאי של שלושה-אזורים, כולל מחמם עליון בעוצמה של 1200W, מחמם תחתון של 1200W ומחמם תחתון- גדול של 8000W עם שטח חימום של 450 × 570 מ"מ. עיצוב תרמי מתקדם זה ממזער עיוות PCB ומספק חימום אחיד ללוחות אם גדולים, לוחות שרתים, ECUs לרכב ולוחות בקרה תעשייתיים.



כתחנת הלחמה מקצועית של BGA, ה-DH-A6 תומך בתהליכי פירוק, הלחמה, יניקה, מיקום ושחזור שבבים אוטומטיים לחלוטין, מה שמפחית מאוד את שגיאות המפעיל ומשפר את יעילות העבודה מחדש. מערכת יניקת הוואקום החכמה משחררת אוטומטית את השבב לאחר מיקום מדויק, בעוד שמערכת הקירור האוטומטית מגנה על ה-PCB מלחץ תרמי לאחר השלמת העבודה מחדש.



תחנת עיבוד מחדש זו לתיקון לוח אם PCB כוללת גם פרופילי טמפרטורה הניתנים לתכנות של 8-20 פלחים, ניתוח עקומת טמפרטורה בזמן אמת, אחסון ל-50,000 פרופילים, חיישני טמפרטורה חיצוניים, מיקום לייזר ותמיכה בחיבורי חנקן או גז אינרטי. עיצוב תחנת הלחמה BGA תומך במרווח שבבים עדין עד 0.15 מ"מ במיוחד, מה שהופך אותו למתאים ליישומי SMT בצפיפות- גבוהה ותיקון מוליכים למחצה מדויקים.



בשימוש נרחב בייצור אלקטרוניקה, מרכזי תיקונים, תעופה וחלל, אלקטרוניקה לרכב, ציוד תקשורת ומעבדות מו"פ, מכונת התיקון ברמת שבב DH-A6 מספקת אוטומציה גבוהה, יציבות עיבוד חוזרת מעולה ויכולת תיקון מקצועית- עבור יישומי לוח אם מודרניים של לוחות PCB.











פָּרִיט	פָּרָמֶטֶר
ספק כוח	AC380V±10％ 50/60Hz
כוח מדורג	11000W
מחמם עליון	1200W
מחמם תחתון	1200W
אזור חימום מוקדם IR	8000W (צינור חימום בגרמניה, שטח חימום של 450*570 מ"מ)
מצב פעולה	פירוק, יניקה, הרכבה והלחמה באופן אוטומטי לחלוטין
מערכת הזנת שבבים	קבלה אוטומטית, האכלה, אינדוקציה אוטומטית (אופציונלי)
אחסון פרופיל טמפרטורה	50000 קבוצות
דיוק טמפרטורה	מעלה אחת ±
דיוק מיקום	+/-0.01 מ"מ
מגן בטיחות	חיישן לחץ +כפתור חירום, מגן כפול-
גודל PCB	מקסימום 620*700 מ"מ מינימום 10*10 מ"מ
עובי PCB	0.2-15 מ"מ
שבב BGA	1x1-80*80 מ"מ
מרווח שבבים מינימלי	0.15 מ"מ
חיישן טמפרטורה חיצוני	5 יחידות (אופציונלי)
סוג מכונה	שולחן שולחני (אופציונלי)
מידות	L1050*W1130*H1070 מ"מ
