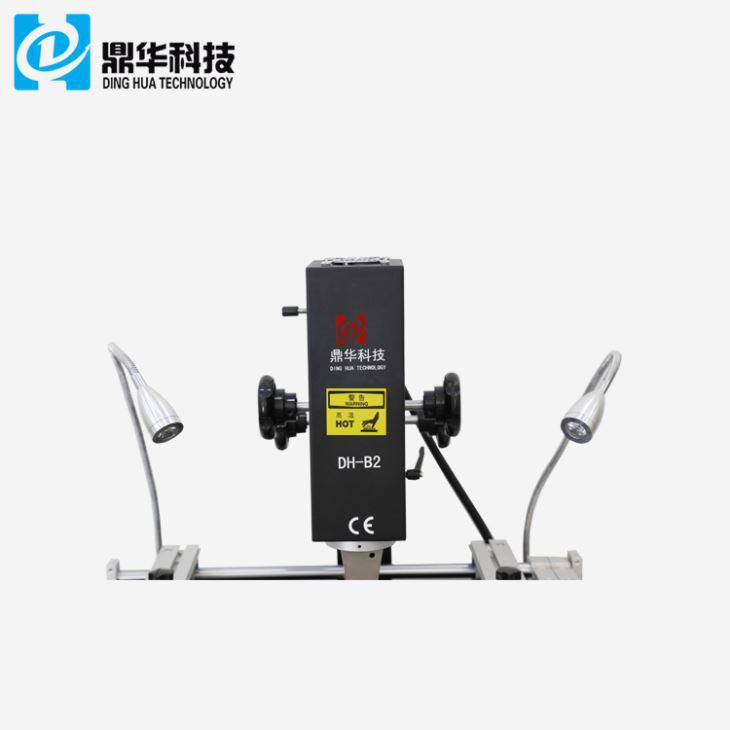

3 אזורי חימום מסך מגע SMD Rework Station
אנחנו היצרן והספק המוביל של BGA Air Hot Air ותחנות עיבוד אינפרא אדום. אנו מביאים תחנת הלחמה מהונדסת ואיכותית עם בקרת טמפרטורה דיגיטלית. מוצרים אלה זמינים עם מחוונים דיגיטליים ואנו מציעים מוצרים אלה במפרטים מגוונים מבחינת גדלים, קיבולות וקטרים.
תיאור
1. תכונות המוצר של 3 אזורי חימום מסך מגע SMD Rework Station
לאמץ טכנולוגיית ריתוך אינפרא אדום אשר חקר עצמאי.
השתמש בחום אוויר חם, קל לחתוך דרך פרופורציית חום מכונת ריתוך מסורת עם סירוקו.
תפעל בקלות. רק צריך אימון של חצי שעה. יכול להפעיל את המכונה הזו.
אין צורך בכלי ריתוך, הוא יכול לרתך את כל הרכיבים של 2x2-80x80 מ"מ.
למכונה זו מערכת חימום של 650W. רחב עד 80x120 מ"מ.
פיית אוויר חם עם פתח זרימה חוזרת. אל תפגע ברכיב קטן היקפי. יכול להתאים לכל הרכיב, במיוחד רכיב Micro BGA.
2. מפרט של 3 אזורי חימום מסך מגע SMD Rework Station
| כּוֹחַ | 4800W |
| מחמם עליון | אוויר חם 800W |
| מחמם תחתון | אוויר חם 1200W, אינפרא אדום 2700W |
| ספק כוח | AC220V±10% 50/60Hz |
| מֵמַד | L800*W900*H750 מ"מ |
| מיקום | תמיכת PCB עם חריץ V, ועם מתקן אוניברסלי חיצוני |
| בקרת טמפרטורה | צמד תרמי מסוג K, בקרת לולאה סגורה, חימום עצמאי |
| דיוק טמפרטורה | ±2 מעלות |
| גודל PCB | מקסימום 450*500 מ"מ. מינימום 20*20 מ"מ |
| כוונון עדין של שולחן העבודה | ±15 מ"מ קדימה/אחורה, ±15 מ"מ ימינה/שמאלה |
| BGAchip | 80*80-1*1 מ"מ |
| מרווח שבבים מינימלי | 0.15 מ"מ |
| חיישן טמפ' | 4 (אופציונלי) |
| משקל נטו | 36 ק"ג |

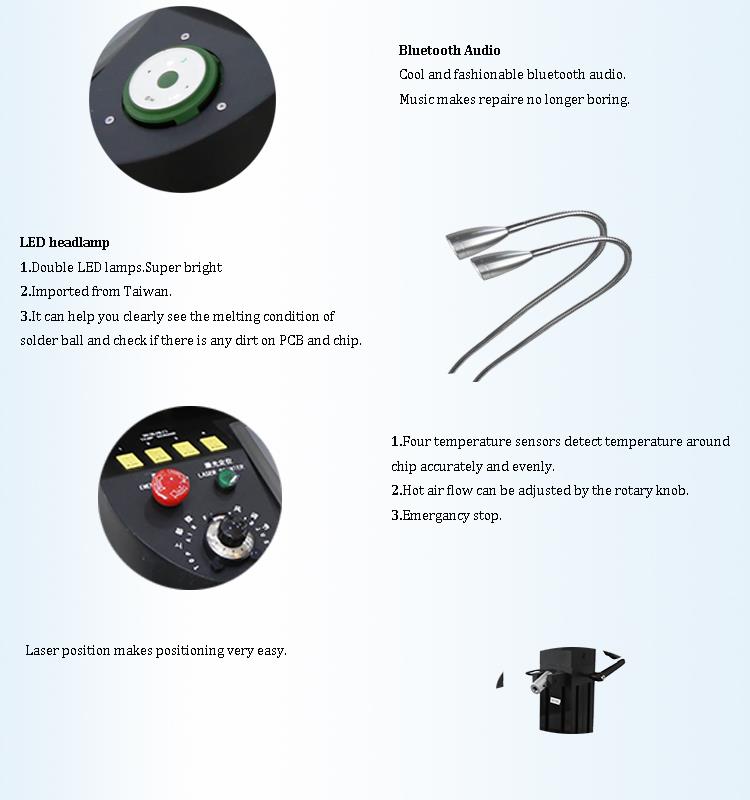

3.פרטים של 3 אזורי חימום תחנת מגע SMD Rework Screen
1. ממשק מסך מגע HD;
2. שלושה תנורי חימום עצמאיים (אוויר חם ואינפרא אדום);

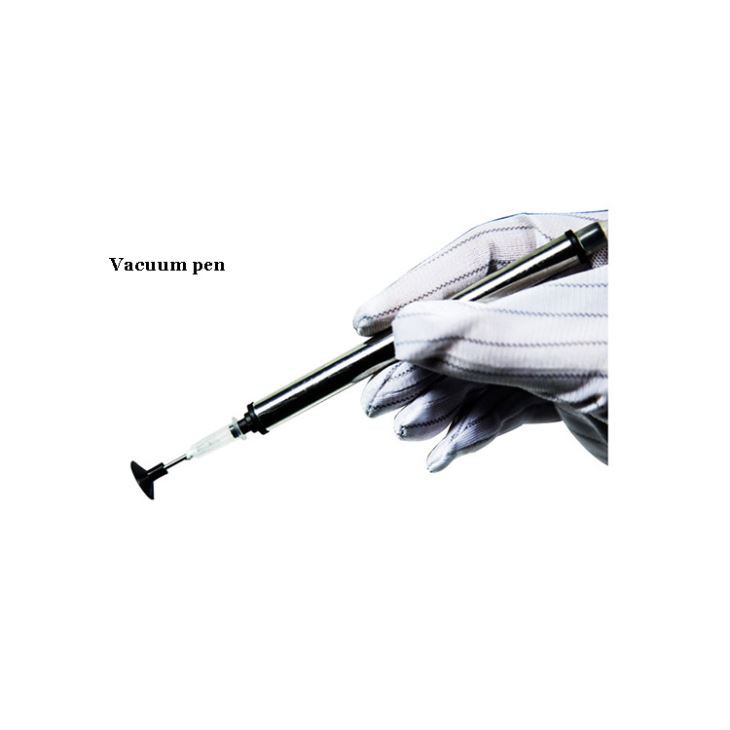

3. עט ואקום;
4. פנס לד.
4. למה לבחור את 3 אזורי החימום שלנו בתחנת עיבוד מחדש של מסך מגע SMD?
5.תעודה של 3 אזורי חימום תחנת מגע SMD Rework Screen
6. אריזה ומשלוח של 3 אזורי חימום מסך מגע SMD Rework Station
7. ידע קשור
מהם אמצעי הזהירות עבור תהליך תיקון SMT?
טמפרטורת אחסון: מומלץ שטמפרטורת האחסון במקרר תהיה 5 מעלות -10 מעלות, עשה
לא ליפול מתחת ל-0 מעלות.
עיקרון יוצא: עליך לפעול לפי העיקרון של נכנס ראשון, יוצא ראשון, ואל תגרום לאחסן משחת הלחמה
במקפיא יותר מדי זמן.
דרישות הפשרה: להפשיר באופן טבעי לפחות 4 שעות לאחר הוצאת משחת ההלחמה מהמקפיא.
אין לפתוח את המכסה בעת ההפשרה.
סביבת ייצור: מומלץ שטמפרטורת החנות תהיה 25±2 מעלות והלחות היחסית
צריך להיות 45%-65%RH.
משחה משומשת: לאחר פתיחת המכסה, מומלץ להשתמש בו תוך 12 שעות. אם צריך לאחסן אותו, בבקשה
השתמש בבקבוק נקי וריק, ואז אטום אותו והחזיר אותו למקפיא.
כמות ההדבקה המונחת על רשת הפלדה: כמות משחת ההלחמה המונחת על חוט הפלדה עבור הראשון
הזמן לא יעלה על 1/2 מגובה המגרד בעת הדפסה וגלגול.
שנית, עבודות הדפסה בתהליך עיבוד שבב SMT צריכות לשים לב ל:
1. מגרד: חומר המגרד הוא עדיף מגרד פלדה, המסייע להיווצרות והפשטה
של משחת ההלחמה המודפסת על ה-PAD.
זווית מגב: הדפסה ידנית היא 45-60 מעלות; הדפסת מכונה היא 60 מעלות.
מהירות הדפסה: ידני 30-45מ"מ/דקה; מכונת הדפסה 40 מ"מ-80 מ"מ/דקה.
סביבת הדפסה: הטמפרטורה היא 23±3 מעלות ולחות יחסית היא 45%-65%RH.
2. רשת פלדה: פתחי רשת פלדה בהתאם לדרישות המוצר, בחרו את עובי ה-
רשת פלדה והצורה והיחס של הפתח.
QFP\CHIP: יש צורך לחתוך בלייזר שבבים עם שיפועים מרכזיים של פחות מ-0.5 מ"מ ו-0402.
בדיקת רשת פלדה: בדיקת המתח של רשת הפלדה מתבצעת אחת לשבוע, ונדרש ערך המתיחה
להיות 35N/cm או יותר.
נקה את הסטנסיל: בעת הדפסה של 5-10 יחידות PCB ברצף, נקה אותה עם מגב נקי. עדיף לא להשתמש בסמרטוטים.
3. מנקה: ממס IPA: ממס IPA ואלכוהול הם הטובים ביותר לשימוש בעת ניקוי שבלונות. זה לא אפשרי להשתמש
ממיסים המכילים כלור מכיוון שהרכב המשחה ייהרס והאיכות הכוללת תהיה
להיות מושפע.
