2 אזורי חימום מסך מגע BGA Rework Station
מערכת העיבוד מחדש צריכה לחמם אזור צר מאוד על הלוח. תחנת עיבוד מחדש של DH-200 BGA יכולה להיות בדיוק וקלה. זה עם ידע טכני מתקדם מאוד. כמו כן באשר ללוח החדש ביותר בצפיפות גבוהה, החלקים של גובה עופרת עדין וחלקים בגודל שבב, ניתן לבצע עיבוד מחדש בצורה נכונה. יתר על כן, תחנת עיבוד מחדש DH-200 BGA יכולה להשלים את כל תהליכי העיבוד מחדש, אם היא משתמשת עם ה-Jig. הם מחממים, הסרה, ניקוי, הדפסה. מיקום, הרכבה, כדור מחדש וכו' וזה אפילו בדיקה.
תיאור

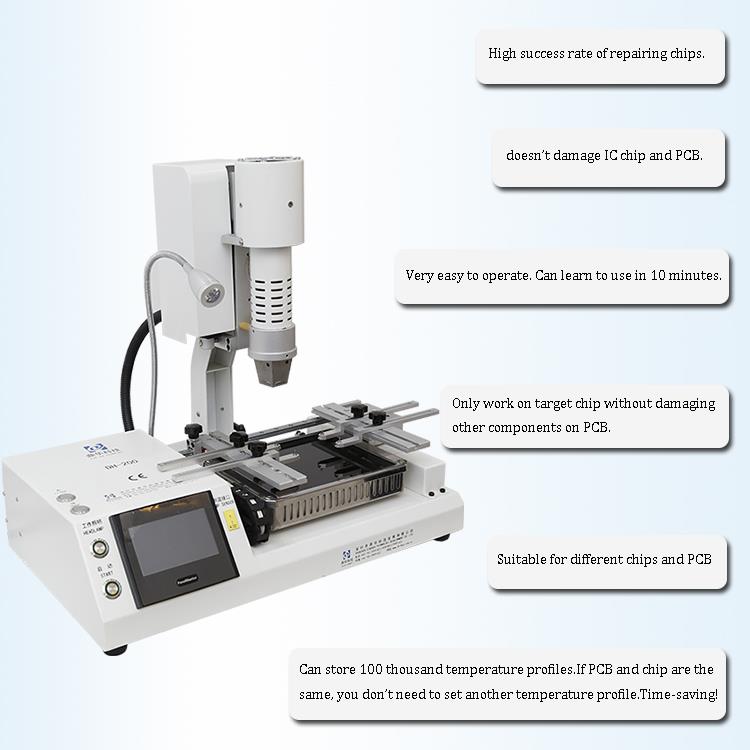

1. תכונות המוצר של 2 אזורי חימום מסך מגע BGA מכונת עיבוד מחדש
עשוי מחומר חימום באיכות גבוהה; הליכי הלחמה והלחמה של BGA נשלטים במדויק;
ראש חימום נייד, המסוגל לנוע בחופשיות אופקית, קל לתפעול;
מחשב תעשייתי משובץ, בקרת PLC, תצוגת פרופיל בזמן אמת, מסוגל להציג פרופיל מוגדר ופרופיל שנבדק באופן מעשי; מסך בגודל גדול, קל לתפעול;
פרופיל חוסך ללא הגבלה במחשב תעשייתי זה, יכול לנתח את שני הפרופילים שנבדקו בפועל, יכול להזין גם אנגלית וגם סינית;
ניתן לשלוט במדויק על הטמפרטורות של מחממי האוויר החם העליון והתחתון בהתאם לטמפרטורות הספציפיות שלהם. אזור החימום בטמפרטורה קבועה באינפרא אדום בהאזור התחתון והגדרות בקרת הטמפרטורה המתאימות מבצעים את העיבוד מחדש
בטוח ואמין יותר.
2. מפרט
| כּוֹחַ | 2300W |
| מחמם עליון | אוויר חם 450W |
| מחמם תחתון | אוויר חם 1200W, אינפרא אדום 1800W |
| ספק כוח | AC220V±10% 50/60Hz |
| מֵמַד | L540*W310*H500 מ"מ |

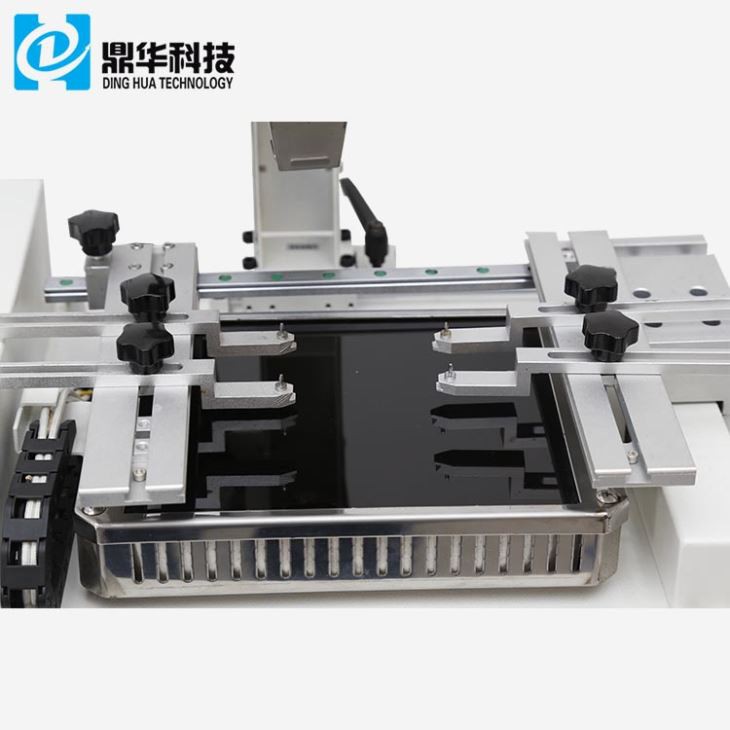

| מיקום | תמיכת PCB עם חריץ V, ועם מתקן אוניברסלי חיצוני |
| בקרת טמפרטורה | צמד תרמי מסוג K, בקרת לולאה סגורה. חימום עצמאי |
| דיוק טמפרטורה | ±2 מעלות |
| גודל PCB | מקסימום 170*220 מ"מ. מינימום 22*22 מ"מ |
| כוונון עדין של שולחן העבודה | ±15 מ"מ קדימה/אחורה. ±15 מ"מ ימינה/מעלה |
| BGAchip | 80*80-2*2 מ"מ |
| מרווח שבבים מינימלי | 0.15 מ"מ |
| חיישן טמפ' | 1 (אופציונלי) |
| משקל נטו | 16 ק"ג |

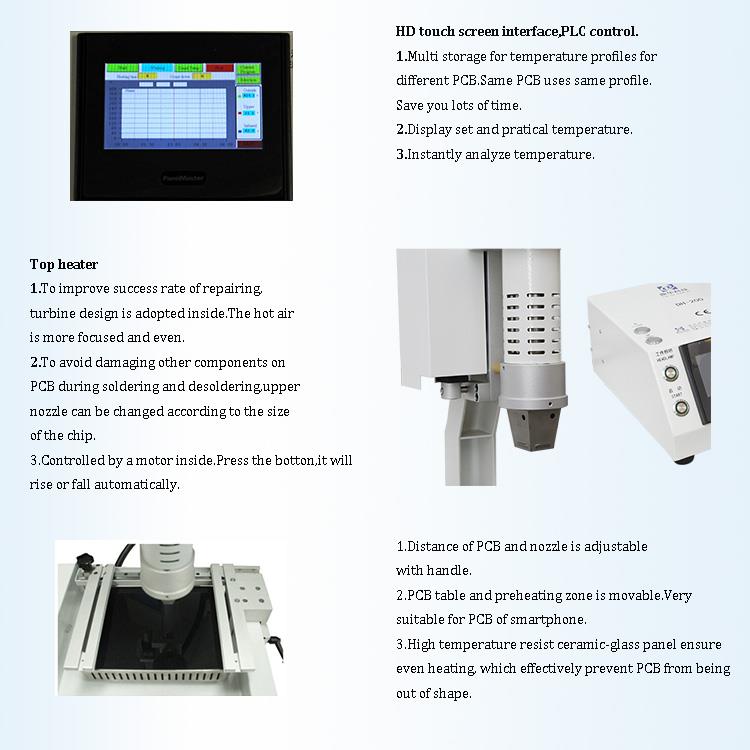

3. פרטים של 2 אזורי חימום מכונת מגע BGA Rework Machine
1. 2 תנורי חימום עצמאיים (אוויר חם ואינפרא אדום);
2. תצוגה דיגיטלית HD;
3. ממשק מסך מגע HD, בקרת PLC;
4. פנס לד;
4. למה לבחור את 2 אזורי החימום שלנו במכונת מגע BGA Rework?
5.תעודה

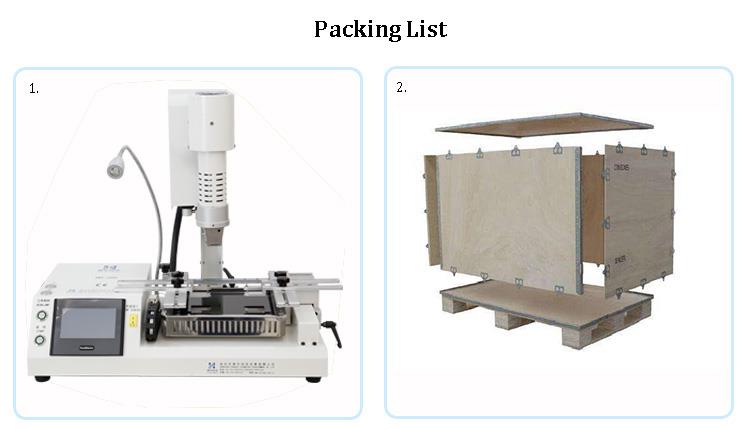

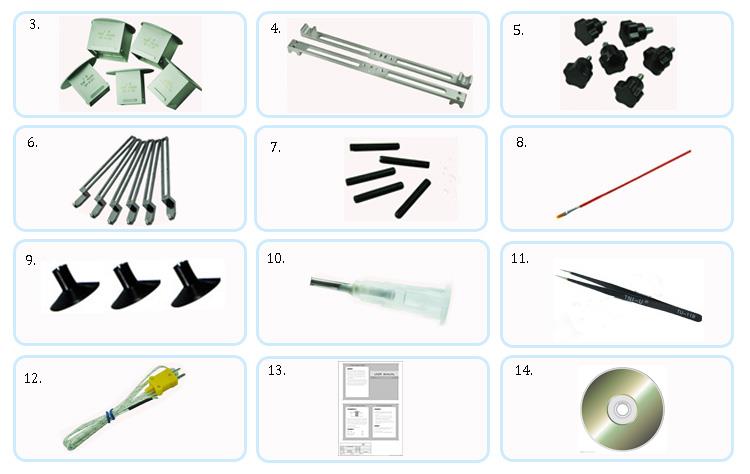

6. אריזה ומשלוח
7. ידע קשור על 2 אזורי חימום מכונת מגע BGA Rework Machine
שיטת תיקון לניתוק והורדת פדים בלוח אם של טלפון נייד
- עבור נקודת הירידה וכאשר חוט ההובלה נמצא מתחת לרפידה, השתמש באקדח אוויר חם (טמפרטורה: 240 מעלות, נפח אוויר: בינוני) כדי לפוצץ את המקום המולחם. חפור בזהירות את הקצה בעזרת להב, ולאחר מכן מרחו כמות קטנה של משחת הלחמה על חור העופרת (רפידה). השתמש באקדח האוויר החם להלחמה חוזרת ליצירת כדור הלחמה, ולאחר מכן שטף במים. אם כדור ההלחמה לא נופל, זה מצביע על כך שהחוט מולחם כהלכה וניתן להשתמש בו כרגיל.
- לניתוק והסרת רפידות, השתמש תחילה בלהב כירורגי כדי לגרד את העופרת השבורה, ולהסיר לפחות 3 מ"מ של חומר. לאחר מכן, נקה את האזור בשטף (מי טיאנה). השתמש במגהץ חשמלי כדי למרוח הלחמה על העופרת. קח קטע קטן של חוט אמייל, שציפוי פח-ביסמוט-פח בקצהו, והצמד אותו לחוט המגורד. מקם את החוט כראוי, ולאחר מכן השתמש באקדח אוויר חם (טמפרטורה: 280 מעלות, זרימת אוויר: בינוני) לריתוך. לאחר הריתוך, חתוך את חוט האמייל לאורך של 2 מ"מ. מניחים סיכה במרכז הרפידה, והשתמשו בסיכה אחרת כדי למקם את החוט עם האמייל סביב הסיכה כדי ליצור עיגול על הרפידה. מרחו כמות קטנה של משחת הלחמה על העיגול, ולאחר מכן השתמשו באקדח האוויר החם כדי להזרים מחדש את ההלחמה, ויוצרים כדור הלחמה.
אם קשה להלחים את חוט העופרת וחוט האמייל, מרחו מעט משחת הלחמה על המפרק, ולאחר מכן השתמשו באקדח האוויר החם (מבלי לגעת בחוט עם מלחם). השתמש במחט כדי להתאים את מיקום החוט עם האמייל כדי להבטיח שהוא ישר ומפרק ההלחמה אחיד. בשלב זה, הכרית מתוקנת בהצלחה.
3. אחרי שכל נקודות השבירה מחוברות, נקו את האזור במים. היזהר לא להפריע לרפידה החדשה. מרחו כמות קטנה של שמן ירוק מסביב לקו, הימנעו מהרפידה. פחות עדיף - מספיק רק כדי לאבטח את החוט. לאחר היישום, הנח את המכלול מתחת למנורה סגולה למשך חצי שעה כדי להתקין מחדש את ה-IC. גם אם מפורקים ומורכבים מחדש מספר פעמים, החיבור צריך להישאר מאובטח.
