2 אזורי חימום מסך מגע מכונת עבודה חוזרת של BGA

2 אזורי חימום מסך מגע מכונת עבודה חוזרת של BGA

DH -200 זה הוא מכונת תיקון קטנה של IC עם ראש עליון אוטומטי, ואזור חימום מראש של IR, גם מסך מגע

לזמן וטמפרטורה מבוקרים במדויק. משמש לאייפון, ipad,Huawei, טלפון סלולרי של סמסונג וכו '.

1. מאפייני מוצר של 2 אזורי חימום מסך מגע BGA Machine Rebor

1. אוויר חם וטכנולוגיית ריתוך אינפרא אדום
2. אוויר חם וחימום אינפרא אדום עלולים למנוע נזקי IC הנגרמים כתוצאה מחימום מהיר או רציף.
3. קל לתפעול; המשתמש יכול להיות בקיא לאחר יום אחד של אימונים.
4. אין צורך בכלי ריתוך; זה יכול לרתך צ'יפס עד 50 מ"מ.
5. מצויד במערכת נמס חמה 800 וואט, עם טווח מחממים מראש של 240 מ"מ x 180 מ"מ.
6. זה לא משפיע על הרכיבים החכמים ללא אוויר חם ומתאים לריתוך BGA, SMD, CSP, LGA, QFP, PLCC ו- BGA מחדש.
7. זה מתאים למגוון רכיבי BGA של מחשב, מחברת ופלייסטיישן, ובמיוחד את השבבים נורת'ברידג 'וסאות'ברידג'.

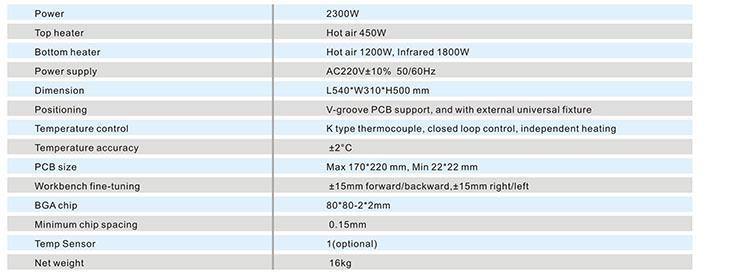

2. מפרט של 2 אזורי חימום מסך מגע מכונת עבודה חוזרת

3. פרטים של 2 אזורי חימום מסך מגע BGA Machine Demact

1.2 תנורי חימום עצמאיים (אוויר חם ואינפרא אדום);

2. תצוגה דיגיטלית HD;

3. ממשק מסך מגע HD, בקרת PLC;

4. פנס LED;

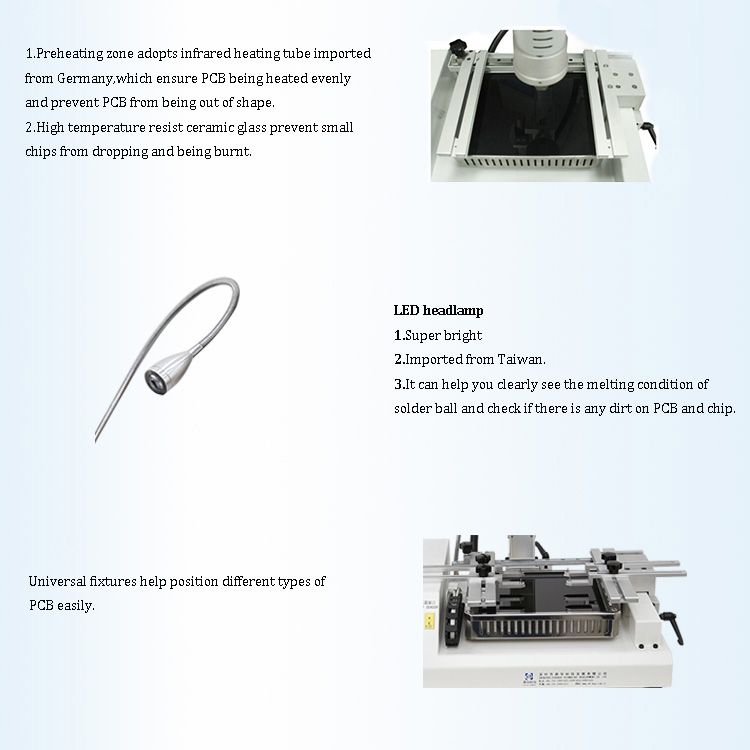

א. אזור החימום הקדמי, צינורות החימום של סיבי פחמן IR, ומגן הזכוכית נגד הטמפרטורה הגבוהה, שיכולים למנוע רכיבים קטנים ליפול פנימה.

ב. אור LED, כוח 10W, בהיר וגמיש.

ג. 4 אביזרים אוניברסליים שיכולים לשמש עבור PCBs אחרים עם צורות לא סדירות.

1. מרחק מתכוונן למחשבי PCB וזרבוב

2. ספסל עבודה של PCB ואזור חימום מקדימות

3. ראש עליון, העלה אוטומטית או יורד למטה

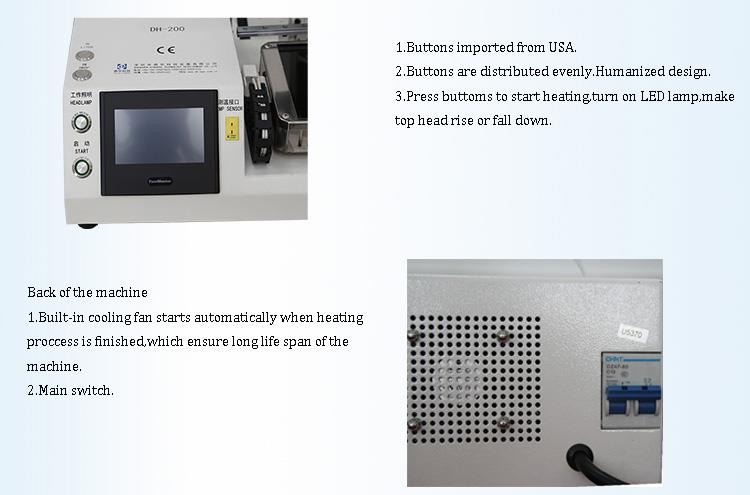

1. 4 כפתורים, שניים מהם שולטים על ההרמה וההורדה של הראש העליון; פשוט ויעיל.
2. מאוורר קירור מובנה, שמבטיח כי חימום ה- IR אינו מתחמם יתר על המידה.

4. מדוע בחר 2-} Zone Zone מסך מגע BGA Machine?

• התנור הוא גורם קריטי לעבודה מוצלחת מחדש. אנו משתמשים באחד המיובא מטייוואן או מגרמניה ומבצעים בדיקות קפדניות בכל יחידה.
• התוצאה לאחר הגלילה נקייה ומושלמת, כאשר ה- PCB נותר במצב חדש.
• עיצוב האוויר החם כולל לפחות חור אחד וארבעה חריצים מארבעת הצדדים שלו, המסייע במניעת התחממות יתר.

נוֹהָג:BGA, PGA, QFN, PLCC, TSOP, PBGA, CPGA, IC וכו '.

5. תעודה של 2 אזורי חימום מסך מגע BGA Machine Demance

1. יותר מ- 38 יח 'של פטנטים ומאה טכנולוגיות מתקדמות שהוכנסו על ידי הממשלה.

2.CE, IOS9001 ו- ROHS וכו '.

6. אריזה ומשלוח של 2 אזורי חימום מסך מגע BGA Machine Demact

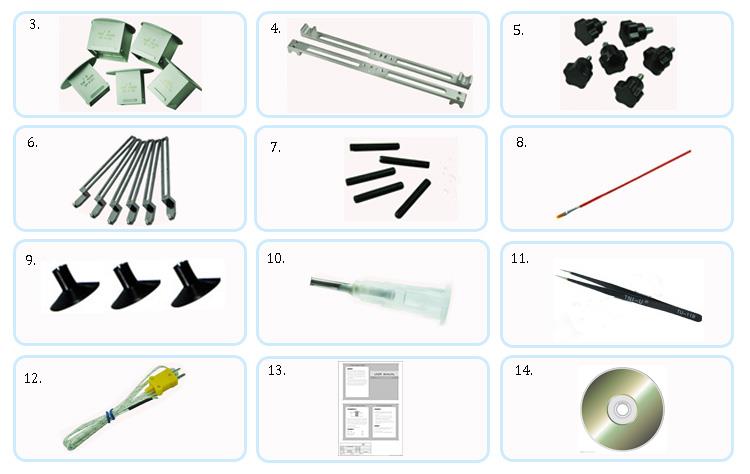

האביזרים של 2 אזורי החימום מסך מגע BGA Machine

1. 6 יח 'גופי אוניברסליים
2. ברגים ללא ראשים
3. מִברֶשֶׁת
4. פראיירים גומי
5. עט ואקום
6. מַלְקֶטֶת
7. צמד תרמי
8. תקליטור הוראה
9. יָדָנִי

7. השימוש בשני אזורי החימום של מסך המגע BGA Machine Remok (DH -200)

מחזור העבודות החוזר המלא, כולל חימום מראש, סילוק, הלחמת הרכיב והסרת הלחמה שיורית, עשוי לדרוש שימוש בברזל והלחנה מחדש. אנו ממליצים להשתמש בסטנסיל אוניברסלימתאים לשבבים רבים ושונים, תחנת עבודה חוזרת של BGA, הברזל קטן ושבלון למחזור העבודה מחדש.

הספקטרום של מכשירי הרכבה על פני השטח התואמים נע בין קטנים מאוד (1x1 מ"מ) לרכיבים גדולים (BGA).

מודול החימום התחתון באזור המלא עבר אופטימיזציה לעיבוד PCB בגודל קטן, כמו אלה שנמצאים באלקטרוניקה צרכנית (טלפונים ניידים, אייפד, עוקבי GPS וכו ').

מספר ספריות פרופיל המותקנות מראש וחוויית משתמש חזותית אינטואיטיבית מאפשרים למפעילים חדשים להתחיל לעבוד באופן מיידי.

מספר רב של תכונות מקצועיות, כולל אזור חימום מקדימות של IR ומגן מזכוכית IR, הופכים את המכונה הזו לשימוש נרחב בחנויות לתיקונים אישיים ובמפעלים קטנים.

8. ידע קשור בשני אזורי החימום מסך המגע BGA Machine Demance

כיצד להסיר מפרק הלחמה:

1. ראשית, מחממים מראש את לוח ה- PCB ו- BGA להסרת לחות. ניתן לשלוט על התנור על ידי הגדרה בטמפרטורה קבועה.
2. בחר את ה- Tuyere שמתאים לגודל שבב ה- BGA ומחבר אותו למכונה. הטוייר העליון אמור לכסות מעט את שבב ה- BGA, עם שוליים של 1 עד 2 מ"מ. הטוייר העליון עשוי להיות מעט גדול יותר מה- BGA, אך הוא לא אמור להיות קטן יותר, מכיוון שזה עלול לגרום לחימום לא אחיד של ה- BGA. הטוייר התחתון צריך להיות מעט גדול יותר מה- BGA.
3. תקן את ה- PCB הבעייתי בתחנת עבודת BGA. התאם את מיקומו והדק את ה- PCB עם המתקן. ודא כי ה- BGA התחתון Tuyere מיושר (עבור PCBs לא סדירים, השתמש במתקן בצורת מיוחד). משוך את קו המדידה של הטמפרטורה והתאם את מיקום הטוייר העליון והתחתון כך שהטוייר העליון מכסה את ה- BGA, ומשאיר פער של בערך 1 מ"מ, ואילו הטוייר התחתון הוא כנגד ה- PCB.
4. הגדר את עקומת הטמפרטורה המתאימה: נקודת התכה עופרת ב 183 מעלות, ונקודת התכה נטולת עופרת ב 217 מעלות. עקוב אחר עקומת טמפרטורת התוכנית ללא עופרת בתחנת העבודה מחדש, תוך ביצוע התאמות נחוצות כמוצג באיור. (האיור הבא מציג את הפרמטרים שאני קבע באופן אישי לתיקונים, אך זה להתייחסות בלבד. מומלץ גם להפעיל את תחנת העבודה מחדש של BGA עם עקומת טמפרטורה מוגדרת להתאמות קלות וניטור טמפרטורה בזמן אמת.)
5. לחץ כדי להתחיל בתהליך הריתוך. כאשר האזעקה מאותתת המתנה, הסר את ראש הרוח העליון והשתמש בעט היניקה ואקום שמגיע עם המכונה כדי להרים את ה- BGA.

אם לא ניתן להסיר את המפרק ההלחמה, פתר את בעיות תהליך ה- BGA והתאם את ההגדרות על סמך התנאים שנתקלו במהלך התיקונים בפועל.
