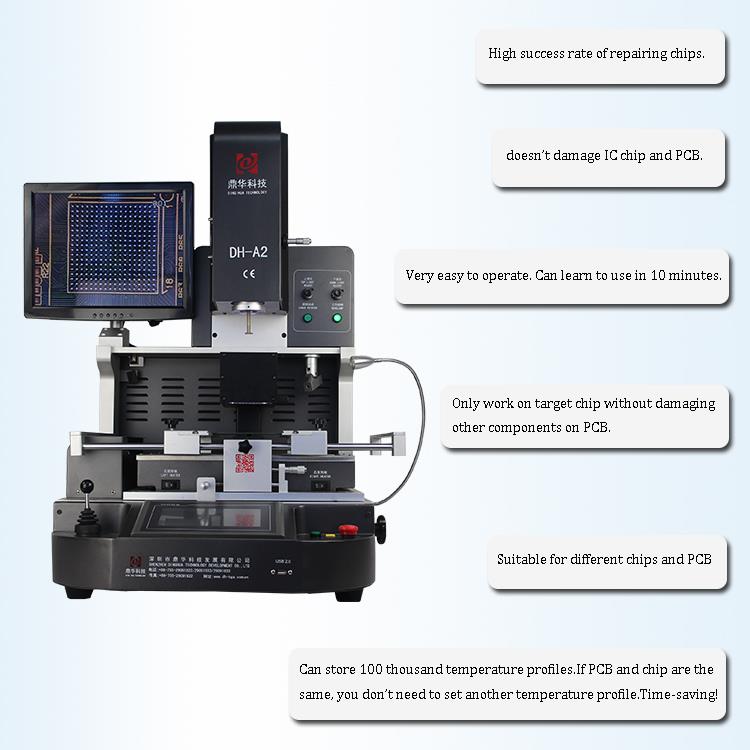

3 אזורי חימום מסך מגע BGA Rework Machine
1. מסך מגע ומערכת יישור אופטית.
2. אחוזי הצלחה גבוהים של תיקון שבבים.
3. אינו פוגע בשבב IC ו-PCB.
4. קל מאוד לתפעול. יכול ללמוד להשתמש תוך 10 דקות.
5. יכול לאחסן 100 אלפי פרופילי טמפרטורה. אם PCB והשבב זהים, אין צורך להגדיר פרופילי טמפרטורה נוספים. חוסך זמן!
תיאור
1. יישום
מתאים ל-PCB של מוצרים אלקטרוניים שונים.
לוח האם של מחשב, סמארטפון (אייפון, Huawei, סמסונג), מחשב נייד, לוח לוגי של MacBook, מצלמה דיגיטלית, מזגן, טלוויזיה וציוד אלקטרוני אחר מהתעשייה הרפואית, תעשיית התקשורת, תעשיית הרכב וכו'.
מתאים לסוגים שונים של שבבים: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, שבב LED.
2. תכונות המוצר
• הלחמה אוטומטית, הרכבה והלחמה.
• מערכת היישור האופטית המדויקת
עדשת מצלמת CCD Panasonic מגדילה ביעילות את דיוק היישור ואת שיעור ההצלחה של התיקון. התמונה מוצגת על מסך הצג.
• זרימת אוויר חמה עליונה מתכווננת, כדי לענות על הביקוש של כל שבבים
• מיקום לייזר אינפרא אדום מובנה, מסייע במיקום מהיר עבור PCB.
• ראש חימום עליון וראש הרכבה 2 ב-1 עיצוב.
•ראש הרכבה עם מכשיר בדיקת לחץ מובנה, להגנה על ה-PCB מפני ריסוק.
3. מפרט
| כּוֹחַ | 5300w |
| מחמם עליון | אוויר חם 1200w |
| מחמם תחתון | אוויר חם 1200W. אינפרא אדום 2700w |
| ספק כוח | AC220V±10% 50/60Hz |
| מֵמַד | L530*W670*H790 מ"מ |
| מיקום | תמיכת PCB עם חריץ V, ועם מתקן אוניברסלי חיצוני |
| בקרת טמפרטורה | צמד תרמי Ktype, בקרת לולאה סגורה, חימום עצמאי |
| דיוק טמפרטורה | ±2 מעלות |
| גודל PCB | מקסימום 450*490 מ"מ, מינימום 22*22 מ"מ |
| כוונון עדין של שולחן העבודה | ±15 מ"מ קדימה/אחורה, ±15 מ"מ ימינה/שמאלה |
| שבב BGA | 80*80-1*1 מ"מ |
| מרווח שבבים מינימלי | 0.15 מ"מ |
| חיישן טמפ' | 1 (אופציונלי) |
| משקל נטו | 70 ק"ג |

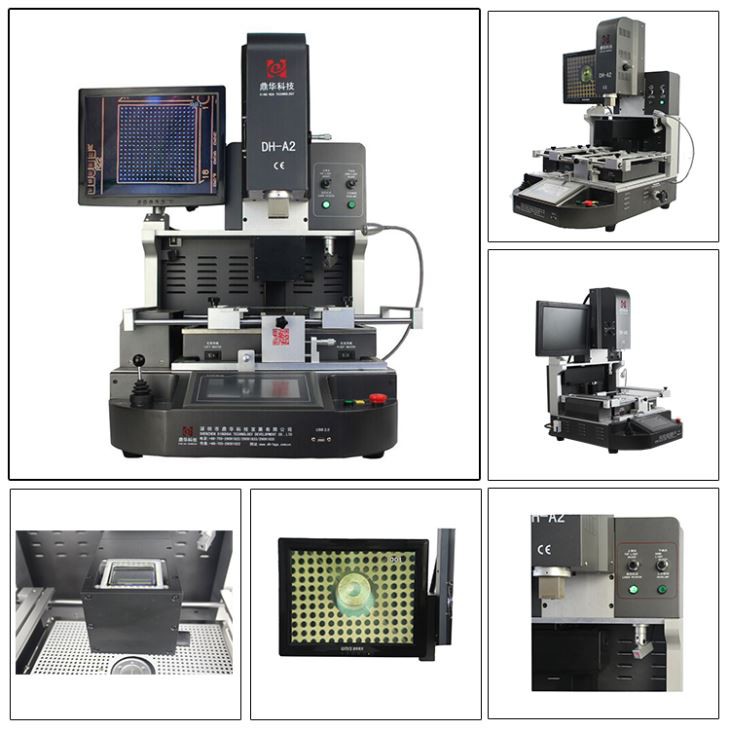

4. פרטים

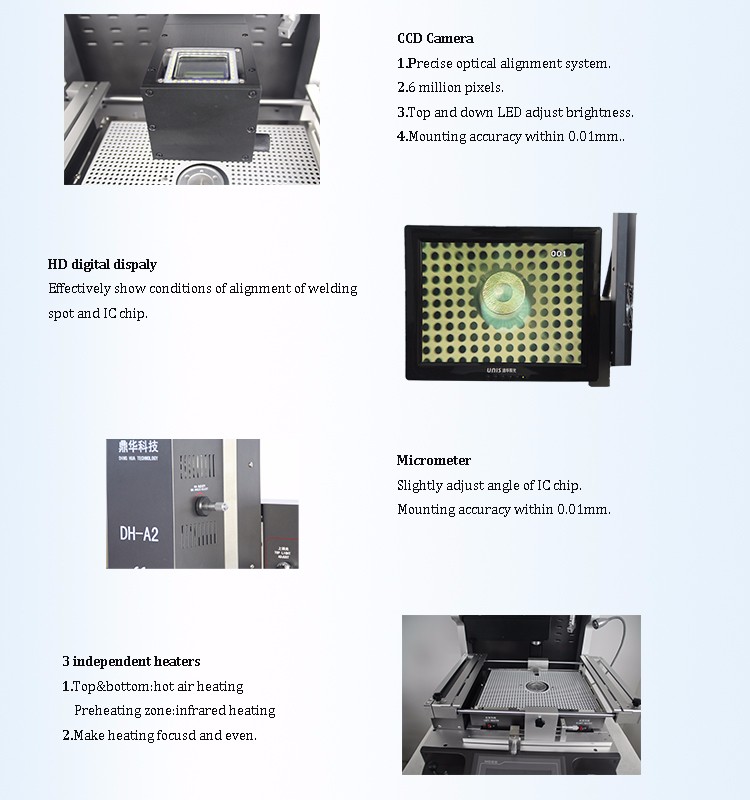

1. מצלמת CCD (מערכת יישור אופטי מדויקת);

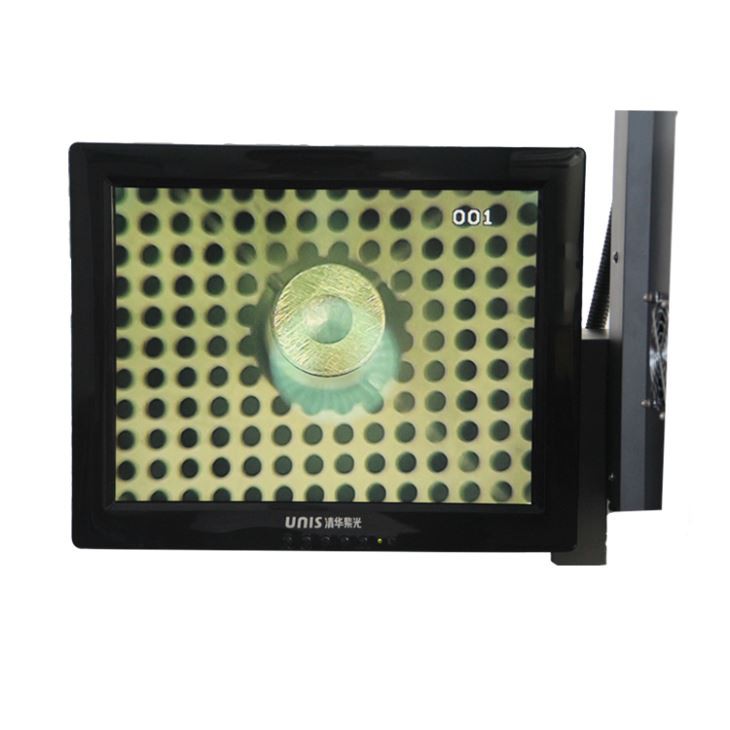

תצוגה דיגיטלית 2.HD;
3. מיקרומטר (כוונן את הזווית של שבב);
4.3 תנורי חימום עצמאיים (אוויר חם ואינפרא אדום);
5. מיקום לייזר;
6. ממשק מסך מגע HD, בקרת PLC;
7. פנס לד;
8.שליטה בג'ויסטיק.
5. למה לבחור את 3 אזורי החימום שלנו עם מסך מגע bga מכונת עיבוד מחדש?
6. תעודה
כדי להציע מוצרים איכותיים, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD הייתה הראשונה שעברה תעודות UL, E-MARK, CCC, FCC, CE ROHS. בינתיים, כדי לשפר ולשכלל את מערכת האיכות, Dinghua עבר הסמכת ביקורת באתר ISO, GMP, FCCA, C-TPAT.

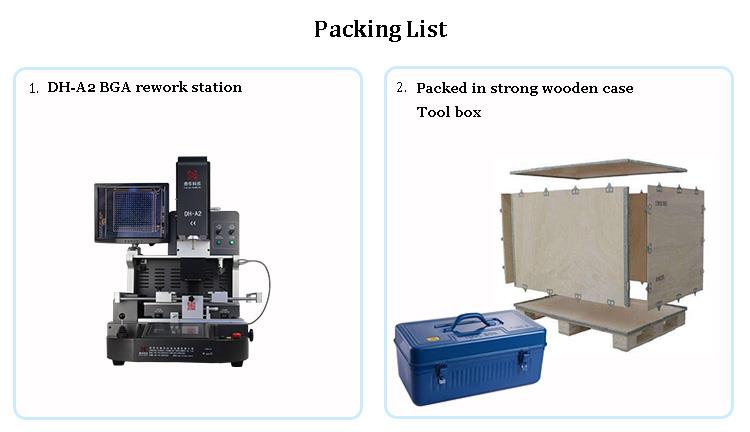

7. אריזה ומשלוח
8. צרו קשר
Email: john@dh-kc.com
WhatsApp/Wechat/Mob:+86 157 6811 4827
9. שאלות נפוצות
• במכונת עיבוד מחדש של BGA, מהם הגורמים החיוניים לשיעור הצלחה גבוה של תיקון PCB ושבבים?
ת: מערכת אופטית צבעונית עם פונקציות של ראייה מפוצלת, הפרדת שני צבעים, זום-אין/הקטנה ומיקרו-התאמה, מצוידת במכשיר לזיהוי סטייה, עם מיקוד אוטומטי ותפעול תוכנה
כיצד מבטיחה מכונת העיבוד מחדש של BGA שלך יישור מדויק של כדור הלחמה על שבבים ומפרק הלחמה על PCB?
ת: מערכת ראייה אופטית צבעונית, עם תנועה ידנית של ציר X, Y, עם אור מפוצל דו-צבעוני, זום-אין/הקטנה ופונקציית כוונון עדין, כולל התקן ברזולוציית הבדלי צבע. מסך התצוגה מציג בבירור את מצב היישור של כדור הלחמה על שבבים ומפרק הלחמה על PCB.
• מה העיקרון של אוויר חם וחימום אינפרא אדום של מכונת עיבוד ה-BGA שלך?
ת: ישנם שלושה מחממים עצמאיים. פלטפורמת חימום מוקדם של אוויר חם + תחתון אוויר חם + אינפרא אדום. לאוויר החם יש יתרון של התחממות וקירור מהירים. קל מאוד לשלוט בטמפרטורה החלק התחתון של האינפרא אדום כדי למנוע את עיוות ה-PCB (סיבות דפורמציה כלליות: הפרש טמפרטורה גדול בין מיקומי ה-PCB ושבב היעד BGA.) דגם זה של המכונה קל יחסית לשליטה והטמפרטורה היא קל לשליטה.
