מסך מגע Xbox360 BGA Rework Station
מסך מגע Xbox360 bga rework station תצוגה מקדימה מהירה: מחיר מקורי במפעל! מכונת עיבוד חוזרת DH-A1 BGA עם תנור IR לתיקון Xbox360 קיימת כעת במלאי. עמדת העיבוד מחדש שלנו משמשת בעיקר בעיבוד מחדש של BGA,CCGA, QFN, CSP, LGA, Micro SMD,LED וכו'.עם עיצוב חדשני ורב-פונקציות ,...
תיאור
מסך מגע Xbox360 bga תחנת עיבוד מחדש
תצוגה מקדימה מהירה:
מחיר מפעל מקורי! מכשיר DH-A1 BGA Rework עם תנור IR לתיקון Xbox360 נמצא כעת במלאי.
תחנת העיבוד מחדש שלנו משמשת בעיקר בעיבוד מחדש של BGA, CCGA, QFN, CSP, LGA, Micro SMD, LED וכו'.
עיצוב רב-פונקציונלי וחדשני, מכונת Dinghua יכולה לבצע ביצוע רומוב, הרכבה והלחמה חד פעמית.
1. מפרט
מִפרָט | ||
1 | כּוֹחַ | 4900W |
2 | מחמם עליון | אוויר חם 800W |
3 | מחמם תחתון מחמם ברזל | אוויר חם 1200W, אינפרא אדום 2800W 90w |
4 | ספק כוח | AC220V±10% 50/60Hz |
5 | מֵמַד | 640*730*580 מ"מ |
6 | מיקום | חריץ V, תמיכת PCB ניתנת להתאמה לכל כיוון עם מתקן אוניברסלי חיצוני |
7 | בקרת טמפרטורה | צמד תרמי מסוג K, בקרת לולאה סגורה, חימום עצמאי |
8 | דיוק טמפ' | ±2 מעלות |
9 | גודל PCB | מקסימום 500*400 מ"מ מינימום 22*22 מ"מ |
10 | שבב BGA | 2*2-80*80 מ"מ |
11 | מרווח שבבים מינימלי | 0.15 מ"מ |
12 | חיישן טמפרטורה חיצוני | 1 (אופציונלי) |
13 | משקל נטו | 45 ק"ג |
2.תיאור תחנת העיבוד מחדש DH-A1 BGA
1. עם אזהרה קולית 5-10 שניות לפני סיום החימום: הזכר למפעיל לאסוף שבב bga בזמן. לאחר
חימום, מאוורר קירור יפעל אוטומטית, כאשר הטמפרטורה מתקררת לטמפרטורת החדר (<45℃ ),
מערכת הקירור תפסיק אוטומטית כדי למנוע מהמחמם להזדקן.
2. אישור אישור CE. הגנה כפולה: מגן התחממות יתר + פונקציית עצירת חירום.
3.חיבור חיצוני עם מלחם דיגיטלי, ליעילות מהירה, נוחה, גבוהה לניקוי הפח!
4. מיקום לייזר, קל ונוח למיקום.
3.למה כדאי לבחור ב-Dinghua?
אנחנו היצרן המקצועי של תחנת עיבוד מחדש של BGA. והיו בתיק זה יותר מ-13 שנים.
עוסק בעיצוב, פיתוח, ייצור ומכירה.
2. המכונה שלנו היא הטובה ביותר באיכות עם מחיר נמוך. פופולריים בחנות התיקונים ובתי הספר להדרכה בכל רחבי העולם.
ברוך הבא להיות הסוכן שלנו.
3. משלוח מהיר: FedEx, DHL, UPS, TNT ו-EMS. דגמים רבים במלאי כל הזמן.
4. תשלום: ווסטרן יוניון, PayPal, T/T.
5.OEM ו-ODM יתקבל בברכה.
6. כל המכונה תהיה מצוידת במדריך למשתמש ותקליטור.

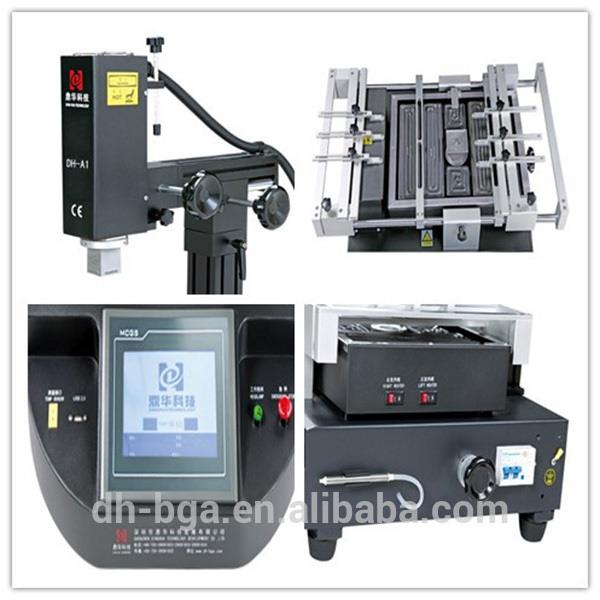

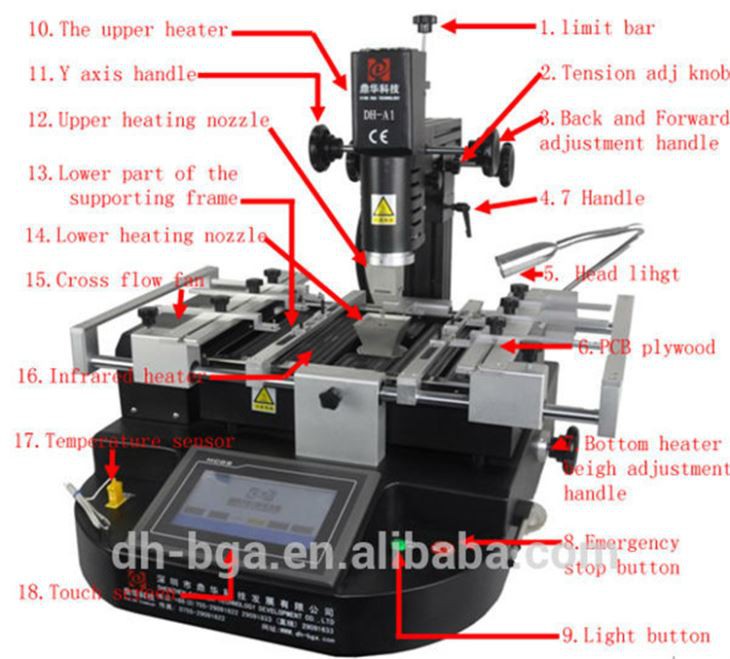

4. תמונות מפורטות של תחנת DH-A1 BGA REWORK

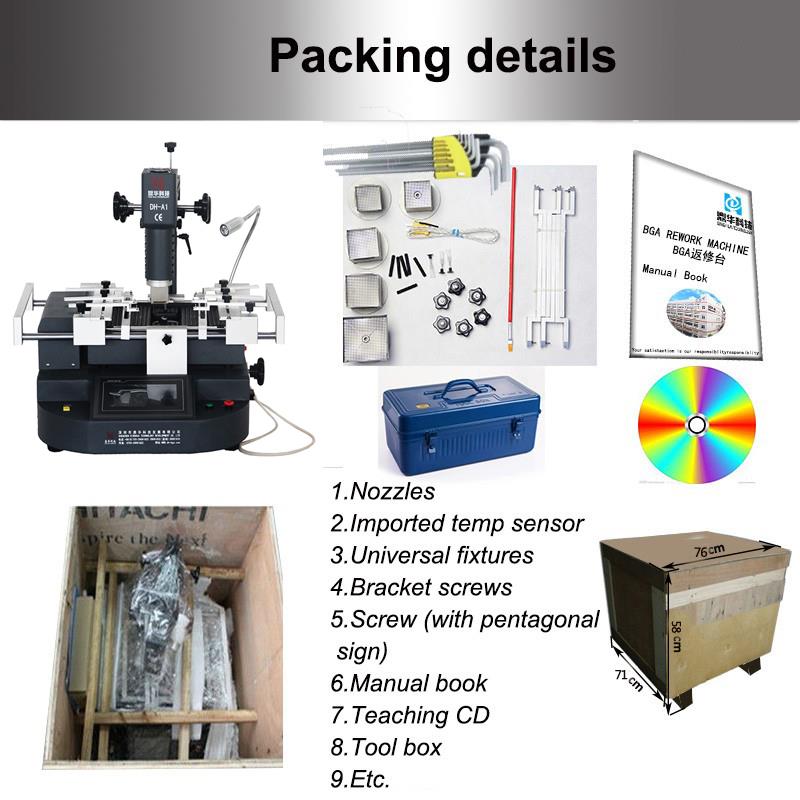

5 פרטי אריזה ומשלוח של תחנת DH-A1 BGA REWORK STATION
6. פרטי משלוח של תחנת DH-A1 BGA REWORK
משלוח: |
1. משלוח ייעשה תוך 5 ימי עסקים לאחר קבלת התשלום. |
2. משלוח מהיר על ידי DHL, FedEX, TNT, UPS ודרכים אחרות כולל בים או באוויר. |
7. ידע קשור
ל-BGA מגוון רחב של סוגי אריזות, וצורתה מרובעת או מלבנית. לפי ההסדר
מבין כדורי ההלחמה, ניתן לחלק אותו למערך BGA היקפי, מדורג ומלא. על פי המצעים השונים,
ניתן לחלק אותו לשלושה סוגים: PBGA (מערך כדורי פלסטיק Zddarray Plasticball), CBGA (קרמיקה קרמיקה Sddarray)
מערך כדורים ), TBGA (מערך כדורי רשת מסוג כדורי סרטים).
1, חבילת PBGA (מערך כדורי פלסטיק).
חבילת PBGA, המשתמשת ברבד שרף/זכוכית BT כמצע, פלסטיק (תרכובת דפוס אפוקסי) כחומר איטום,
כדור הלחמה כהלחמה אוקטית 63Sn37Pb או הלחמה אוקטית 62Sn36Pb2Ag (כבר יש יצרנים שמשתמשים בהלחמה נטולת עופרת),
כדור הלחמה וחיבור החבילה אינם דורשים שימוש בהלחמה נוספת. יש כמה חבילות PBGA שהן חלל
מבנים המחולקים לחלל למעלה ולחלל למטה. סוג זה של PBGA עם חלל נועד לשפר את פיזור החום שלו
ביצועים, הוא נקרא BGA משופר בחום, בקיצור EBGA, וחלקם נקרא גם CPBGA (מערך כדורי פלסטיק חלל).
היתרונות של חבילת PBGA הם כדלקמן:
1) תאימות תרמית טובה ללוח PCB (לוח מודפס - בדרך כלל לוח FR-4). מקדם ההתפשטות התרמית (CTE)
של לרבד BT שרף/זכוכית במבנה PBGA הוא כ-14 ppm/מעלה, ושל ה-PCB הוא כ-17 ppm/cC.
ה-CTE של שני החומרים קרובים יחסית, מה שמביא להתאמה תרמית טובה.
2) בתהליך הזרימה מחדש, ניתן להשתמש ביישור העצמי של כדור ההלחמה, כלומר, מתח הפנים של כדור ההלחמה המותכת כדי
להשיג את דרישות היישור של כדור ההלחמה והרפידה.
3) עלות נמוכה.
4) ביצועים חשמליים טובים.
החיסרון של חבילת PBGA הוא שהיא רגישה ללחות ואינה מתאימה לאריזות עם מכשירים הדורשים
הרמטיות ואמינות גבוהה.
2, חבילת CBGA (מערך כדורים קרמיים).
בסדרת חבילות BGA, ל-CBGA יש את ההיסטוריה הארוכה ביותר. המצע שלו הוא קרמיקה רב שכבתית, וכיסוי המתכת מולחם
המצע עם הלחמת איטום להגנה על השבב, הלידים והרפידות. חומר כדור ההלחמה הוא אוקטיקה בטמפרטורה גבוהה
הלחמה 10Sn90Pb. החיבור של כדור ההלחמה והאריזה צריך להשתמש בהלחמה אוקטית בטמפרטורה נמוכה 63Sn37Pb. ה
גובה הכדור הסטנדרטי הוא 1.5 מ"מ, 1.27 מ"מ, 1.0 מ"מ.
היתרונות של חבילת CBGA (מערך כדורים קרמיים) הם כדלקמן:
1) אטימות טובה ועמידות גבוהה ללחות, וכתוצאה מכך אמינות גבוהה לטווח ארוך של רכיבים ארוזים.
2) תכונות בידוד חשמלי טובות יותר ממכשירי PBGA.
3) צפיפות אריזה גבוהה יותר מאשר התקני PBGA.
4) ביצועים תרמיים טובים יותר ממבנה PBGA.
החסרונות של חבילת CBGA הם:
1) בשל ההבדל הגדול במקדם ההתפשטות התרמית (CTE) בין המצע הקרמי לבין ה-PCB (ה-CTE של
מצע קרמי A1203 הוא כ-7ppm/cC, וה-CTE של ה-PCB הוא כ-17ppm לכל עט), ההתאמה התרמית גרועה
עייפות מפרק ההלחמה היא מצב הכישלון העיקרי.
2) בהשוואה למכשירי PBGA, עלות האריזה גבוהה.
3) יישור כדורי הלחמה בקצה האריזה קשה יותר.
3, מערך עמודות קרמיקה CCGA (ceramiccolumnSddarray).
CCGA היא גרסה שונה של CBGA. ההבדל בין השניים הוא ש-CCGA משתמש בעמודת הלחמה בקוטר של 0.5 מ"מ
וגובה של 1.25 מ"מ עד 2.2 מ"מ במקום כדור הלחמה בקוטר 0.87 מ"מ ב-CBGA כדי לשפר את עמידות העייפות של ההלחמה
משותף. לכן, המבנה העמודי יכול להקל טוב יותר את מתח הגזירה בין המוביל הקרמי ללוח ה-PCB שנגרם על ידי
חוסר ההתאמה התרמית.
