מכונה אוטומטית ל-BGA Reballing אופטית
1. מכונת reballing אופטית אופטית אוטומטית.
2. עם מסך צג HD (15 אינץ').
3. עדשת CCD אופטית מיובאת ליישור
תיאור
מכונה אוטומטית לריבול bga אופטית
מוצר של הצגת מכונה אוטומטית לריבול Bga אופטית
תחנת העיבוד מחדש של BGA היא אוטומטית עם מסך צג HD (15 אינץ'), עדשת CCD אופטית מיובאת ליישור,
ובקרה מדויקת של טמפרטורה וזמן מחשב תעשייתי.
פרמטר מוצר של מכונה אוטומטית לריבול Bga אופטית
כוח מוחלט | 5300W |
מחמם עליון | 1200W |
מחמם תחתון | שני 1200W, דוד IR שלישי 2700W |
כּוֹחַ | 110~250V 50/60 הרץ |
מצב הפעלה | שני מצבים: ידני ואוטומטי. מסך מגע HD, אדם-מכונה אינטליגנטי, הגדרת מערכת דיגיטלית. |
עדשת מצלמת CCD אופטית | פתיחה/קיפול של 90 מעלות |
הגדלה של מצלמה | 10x - 220x |
כוונון עדין של שולחן העבודה: | ±15 מ"מ קדימה/אחורה, ±15 מ"מ ימינה/שמאלה |
דיוק מיקום: | ±0.01 מ"מ |
מיקום Bga | מיקום בלייזר, מיקום מהיר ומדויק של PCB ו-BGAXXX |
עמדת PCB | מיקום חכם, PCB יכול להיות מותאם לכיוון X, Y עם "תמיכה ב-5 נקודות" בתוספת תושבת PCB עם V-groov בתוספת מתקנים אוניברסליים. |
תְאוּרָה | נורת עבודה לד טייוואן, מתכווננת בכל זווית |
אחסון פרופיל טמפרטורה | 50000 קבוצות |
בקרת טמפרטורה | חיישן K, לולאה קרובה, בקרת PLC |
דיוק טמפ' | ±תואר אחד |
גודל SPCB | מקסימום 370×410 מ"מ מינימום 22×22 מ"מ |
שבב BGA | 1x1 - 80x80 מ"מ |
מרווח שבבים מינימלי | 0.15 מ"מ |
חיישן מזג חיצוני | 1 יחידה |
ממדים | 530x670x790 מ"מ |
משקל נטו | 70 ק"ג |
תכונת מוצר ויישום של מכונת ריבול אופטית אוטומטית של bga
מחשב תעשייתי משובץ, הגדרת מערכת דיגיטלית, שלושה אזורי חימום עצמאיים, מערכת מצלמות CCD Panasonic,
ממשק שיחה עם מסך מגע HD, בקרת PLC, בקרה משולבת רב תכליתית, עיצוב מבנה אנושי,
עדשה אופטית מתקפלת, מספר אופציונלי, אחסן ובחר פרופיל טמפרטורה.
2. שני מצבי פעולה במערכת: אוטומטי/ידני. מצב אוטומטי: הלחמה אוטומטית/הסרת הלחמה bga עם כפתור. מצב ידני:
ראש עליון ידני למעלה/מטה להלחמה/ביטול הלחמה עם ג'ויסטיקים. שני המצבים משתלבים עם יישור אופטי ו
מיקום לייזר לסיום התהליך. בינתיים, ואקום מובנה יכול לקלוט שבב bga בנוחות.
3. רב פונקציות: "מיקום מהיר", "טמפרטורת החזקה", "חיישן לחץ", "ניתוח טמפרטורה מיידי", "אזהרה קולית
לפני גימור החימום", "יישור אופטי חזותי HD", "בקרת טמפרטורה מדויקת גבוהה, קצב תיקון גבוה, יציבות גבוהה" וכו'.
4. בקרת לולאה סגורה של צמד תרמי מסוג k מדויק גבוה ומערכת PID אוטומטית לפיצוי טמפרטורה, עם PLC ו
מודול טמפרטורה ויחידת בקרה חכמה כדי לאפשר סטיית טמפרטורה מדויקת של ±2 מעלות. בינתיים, טמפרטורה חיצונית
מחבר מדידה מאפשר חידוד טמפרטורה וניתוח מדויק של עקומת הטמפרטורה בזמן אמת.
5. מיקום לייזר: עזור למקם את ה-PCB במהירות על נקודת המרכז, ועם "5 נקודות תמיכה עמדת", נוח ומדויק יותר.
6. מתקן אוניברסלי נייד מונע פגיעה ב-PCB על רכיב השוליים, מתאים לכל מיני תיקון PCB.
7. אור LED בעל עוצמה גבוהה כדי להבטיח בהירות לעבודה, ועם גדלים שונים של חרירי מגנט, חומר מסגסוגת טיטניום, קל
להחליף ולהתקין, לעולם לא עיוות וחלוד.
8. ניתן להגדיר טמפרטורת 6-8 פלחים לחימום עליון ולחימום נמוך יותר (עד 16 פלחים). 50,000 קבוצות של עקומות טמפרטורה
ניתן לאחסן, אשר יכול למספר, לשנות ולהחיל בכל עת לפי BGA שונה. ניתוח, הגדרה והתאמה של עקומה
זמינים גם במסך מגע.
9. עם אזהרה קולית 5-10 שניות לפני סיום החימום: הזכר למפעיל לאסוף שבב bga בזמן. לאחר החימום, מאוורר הקירור יהיה
עבודה אוטומטית, כאשר הטמפרטורה מתקררת לטמפרטורת החדר (<45℃ ), cooling system will stop automatic to prevent the heater
מהזדקנות.
10.אישור אישור CE. הגנה כפולה: מגן התחממות יתר בתוספת פונקציית עצירת חירום.
פרטי המוצר שלמכונה אוטומטית לריבול Bga אופטית

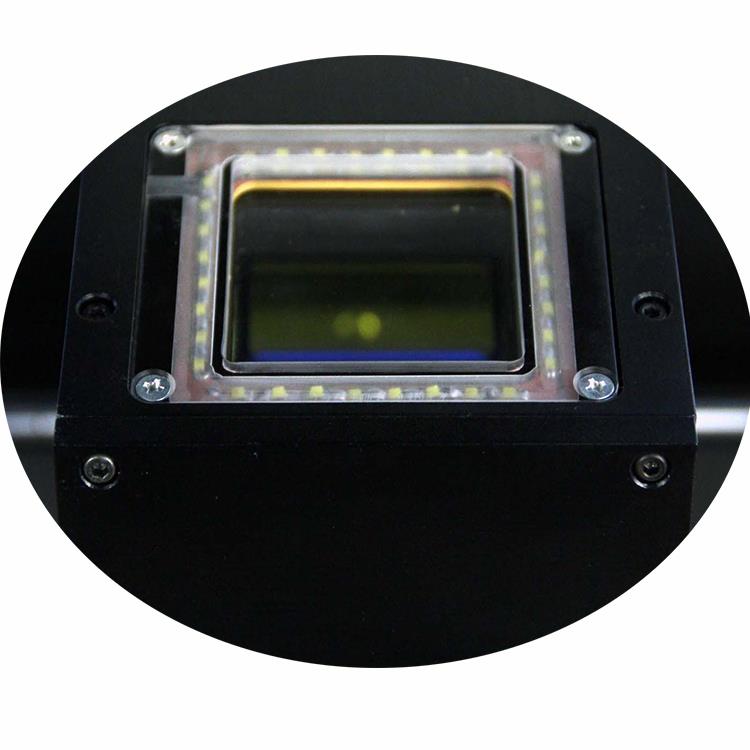

עדשת CCD אופטית של תחנת עיבוד מחדש של BGA
זרבובית עליונה מובנית בעט ואקום
עיצוב 2 ב-1 להחלפת שבב או
נאסף בצורה נוחה ומדויקת, כמו כן רכיב חיישן מותקן בעט הוואקום,
כאשר הוא רץ כלפי מטה מגע PCB או כל בלוק, הוא יפסיק מיד, כך שניתן יהיה להגן על PCB.
תנורי חימום עצמאיים
מחמם אוויר חם עליון, אוויר חם תחתון שומע ואזור חימום מוקדם אינפרא אדום, כאשר תיקון IC קטן, התאמת חרירים קטנים,
וניתן לכבות את חימום ה-IR מראש.

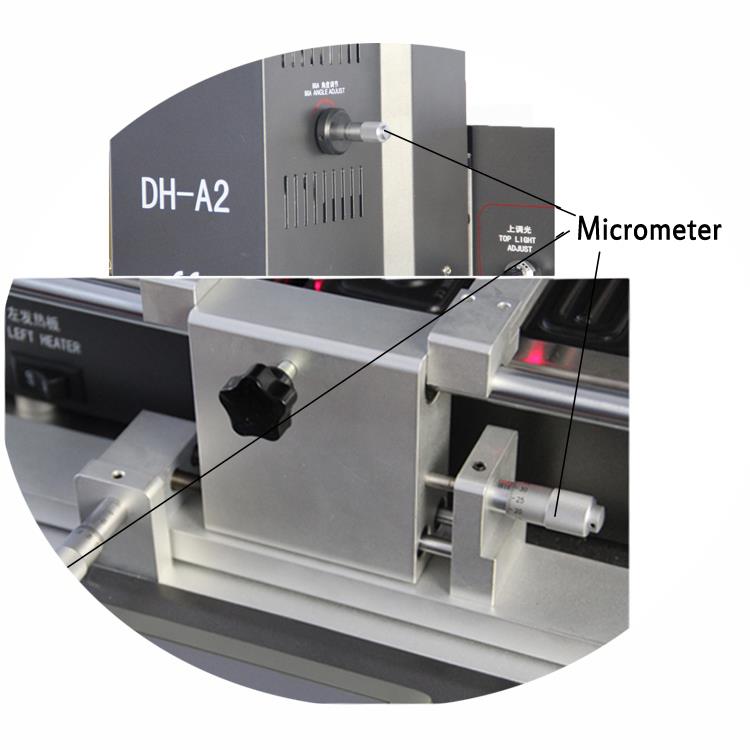

3 מיקרומטר להתאמת PCB ושבב
מיקרומטר עליון להתאמת זווית שבב, ניתן לסובב מקסימום 60 מעלות, תחתון 2 מיקרומטר,אחד מיועד
PCB הועבר לשמאל או ימין, אחד עבור PCB הועבר לשמאל או ימין, כוונון עדין הוא 15 מ"מ.

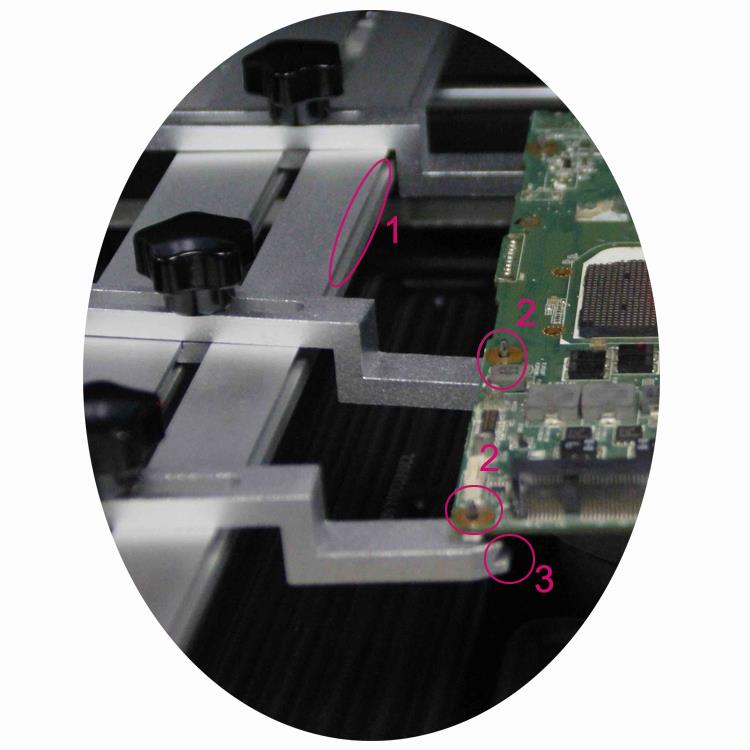

מתקנים אוניברסליים עבור PCB קבועים
1"V"חריץ עבור PCB עם קצה רגיל
2 "קצה דק" לחורים ב-PCB עם קצה לא סדיר
3. קליפס קרוקודיל לכל PCB בכל צורה

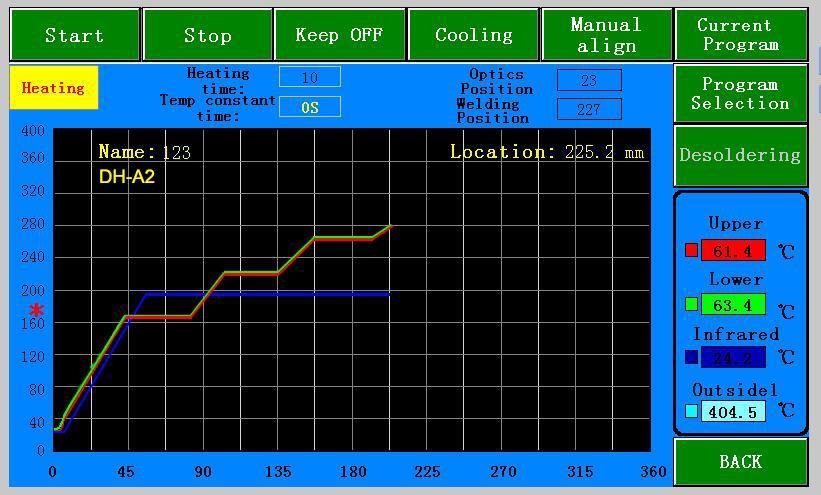

מחשב תעשייתי עבור תחנת עיבוד מחדש של BGA בקרת טמפרטורה וזמן
זהו מסך מגע של מחשב תעשייתי, עליו ניתן להגדיר את הטמפרטורה והזמן. טמפרטורת תפיסת PID בזמן אמת
ולכייל, וכמעט בלי שום חום לדעוך ב-5 השנים הראשונות, שניהם יכולים להגשים קצב עיבוד מוצלח גבוה.
מוצר הסמכה של מכונת ריבולציה אופטית אוטומטית של bga
מכונות נמכרו לאירופה, אמריקה, דרום מזרח אסיה ואסיה וכו'.

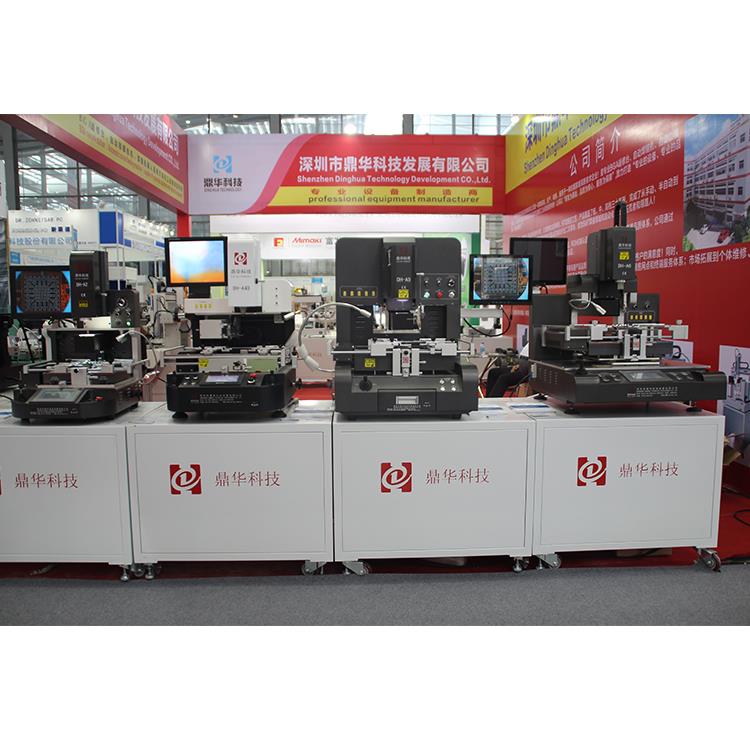

השתתפות ביריד קנטון פעמיים בשנה, פעם אחת בחו"ל במשך שנה, כגון דובאי, בנגלור וברלין וכו'.
שירות משלוחים ומשלוחיםשֶׁלמכונה אוטומטית לריבול Bga אופטית
לפני המסירה: המכונה ירטוט לבדיקה לפחות 24 שעות, לאחר מכן, תן לה לפעול במשך 12 שעות קבועות,
לאחר מכן ארוז בקופסת דיקט, אז אם אתה דחוף להשיג מכונה, אנא בצע הזמנה 2 ימי עבודה לפני המשלוח.
לאחר מסירה: מתן מספר מעקב, ודיווח על פרטי משלוח בזמן אמת, לאחר קבלת מכונות,
מהנדס מכירות-אחרי ינחה כיצד להתקין ולהשתמש וכו'.
שאלות נפוצות של מכונת הפעלה אוטומטית של bga reballing
1. ש: זה יכול לתקן macbook, טלפון נייד וקונסולת משחקים וכו '.
ת: כמובן, זה יכול לא רק לתקן אותם אלא גם אחרים, כגון, מכשיר עליון, טלוויזיה ומזגן וכן הלאה.
2. ש: האם זו תחנת עיבוד מחדש של BGA אוטומטית?
ת: כן, זה כן, לא משנה מתי אתה מלחם או מבטל, זה יכול
עבודה אוטומטית.
3. ש: האם זו תחנת עיבוד מחדש של IR BGA מלאה?
ת: לא, יש לו 2* מחממי אוויר חם ואזור חימום מוקדם IR אחד.
4. ש: איך אני יכול לפעול?
ת: כאשר המכונה מתקבלת, פשוט הוצא מהקופסה, ותחבר (חשמל),
בחר את פרופיל הטמפרטורה או הגדר פרופיל טמפרטורה, ואז עובד.
החדשות האחרונות של מכונה אוטומטית ל-bga reballing אופטית
תהליך
כדי לקבוע את הליך הסרת הציפוי המתאים, יש לזהות תחילה את הציפוי. במהלך הייצור המקורי
הציפוי הספציפי ידוע בדרך כלל. כתוצאה מכך, בדרך כלל ניתן לציין את שיטות הסרת הציפוי ולהתבסס על
ציפויים ידועים בשימוש.
כאשר זיהוי הציפוי אינו זמין, תצפית ובדיקה פשוטות יעזרו לזהות את מאפייני הציפוי
כך שניתן יהיה לציין את הליך ההסרה הנכון.
הערה
הזיהוי הגנרי או המסחרי של חומר הציפוי אינו הכרחי כדי לבצע הסרת הציפוי.
1. קשיות
בדיקת חדירה באזור לא קריטי לקביעת קשיות יחסית. ככל שהציפוי קשה יותר כך מתאים יותר לחומר שוחק טהור
טכניקות. ככל שהציפויים רכים וגומיים יותר כך מתאימים יותר להליכי הסרת הצחצוח.
זְהִירוּת
פעולות שחיקה יכולות ליצור מטענים אלקטרוסטטיים
2. שקיפות
ברור שציפויים שקופים בדרך כלל מתאימים יותר להסרה מאשר מהסוג האטום. שיטות הסרה בשימוש עם אטום
ציפויים חייבים להיות הרבה יותר ניתנים לשליטה ופחות רגישים לפגיעה ברכיבים המכוסים ובמשטחי הלוח המודפסים
בדרך כלל איטיים יותר.
3. מסיסות
בדוק את הציפוי עבור מאפייני מסיסות באזור לא קריטי עם טריכלורואתן, קסילן או ממיסים אחרים עם רעילות נמוכה
ופעילות מתונה.
זְהִירוּת
אין לטבול מכלולי לוח מודפסים בממיסים קשים.
4. הסרה תרמית
השתמש במכשיר פרידה תרמית עם חימום מבוקר וללא קצה חיתוך כדי לקבוע אם הציפוי יכול להיות תרמית
הוסר. התחל עם טמפרטורה נמוכה, בערך. 100 מעלות צלזיוס (210 מעלות פרנהייט), והעלו את הטמפרטורה עד להסרת הציפוי.
אם הציפוי זורם או חניכיים, חם לך מדי או שהציפוי לא
מתאים להסרה תרמית.
זְהִירוּת
אל תחרוג מהטמפרטורת המקסימלית לאחסון רכיבים או מגבלה אחרת.
5. פשטות
שסע בזהירות את הציפוי עם להב חד באזור לא קריטי ונסה לקלף מהמשטח כדי לקבוע
אם שיטה זו אפשרית. בשל ההדבקה הנדרשת מחומרי ציפוי,
טכניקות להפשטה ללא עזרים כימיים בדרך כלל מוגבלת מאוד.
6. עובי
קבע אם הציפוי עבה או דק באמצעים חזותיים. ציפויים דקים מראים קווי מתאר חדים של רכיבים וללא פילטים
בעוד שציפויים עבים מפחיתים קווי מתאר חדים של רכיבים ומציגים פילטים נדיבים בנקודות של רכיב או עופרת
צומת עם הלוח המודפס. ציפויים עבים דורשים בדרך כלל שיטות הסרה בשני שלבים כדי למנוע משטח
נזק ללוח. תחילה צמצם את הציפוי העבה לדק ולאחר מכן השתמש בשיטות שחיקה טהורות כדי להגיע
פני השטח של הלוח.
