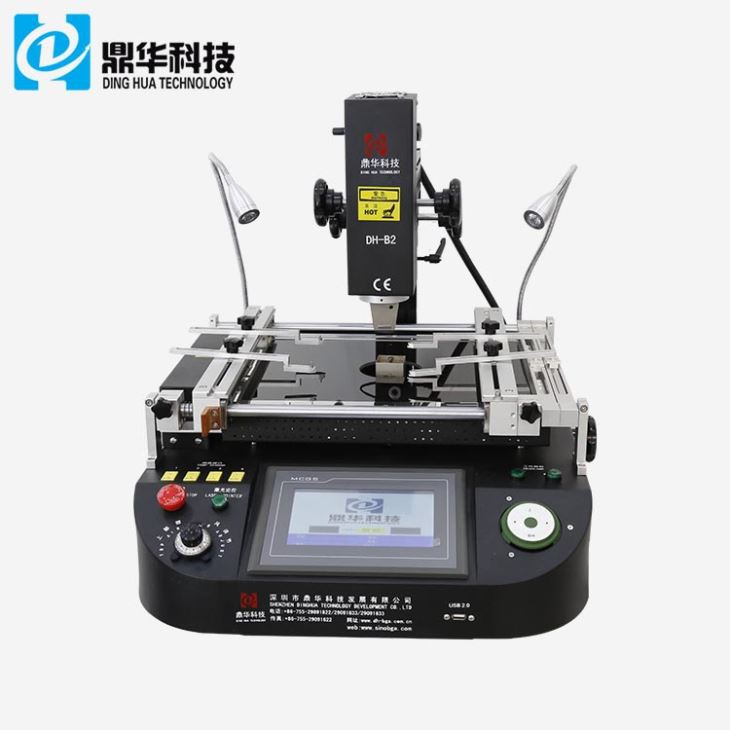

מסך מגע עמדה לייזר bga מכונת עיבוד מחדש
פותח במקור על ידי Shenzhen Dinghua Technology. DH-B2 הוא פתרון מושלם לעיבוד מחדש של BGA. זוהי טכניקה קלה, מהירה ובעלות נמוכה ל-BGA reballing בנפחים הנעים בין כמה לכמה אלפים. המגוון הרחב של התבניות הזמינות הופך את תחנת העיבוד מחדש של DH-B2 BGA לפתרון אטרקטיבי וגמיש לדרישות של BGA reballing. יישומים אופייניים כוללים תיקון ברמת שבב ו-reballing של רכיבי BGA.
תיאור
1. תכונות המוצר של LאסרPאושןTאוץ'SקריןBGA Rעבודה אלקטרוניתMכאב
1. עיצוב ייחודי של שלושה אזורי חימום הפועלים באופן עצמאי לשליטה בטמפרטורה בצורה מדויקת יותר.
2. אזורי טמפרטורה ראשונה/שנייה מתחממים באופן עצמאי, מה שיכול להגדיר 8 מקטעי טמפרטורה עולים ו-8
מקטעי טמפרטורה קבועים לשליטה. זה יכול לחסוך 10 קבוצות של עקומות טמפרטורה בו זמנית.
3. האזור השלישי משתמש בתנור אינפרא אדום רחוק כדי לחמם מראש ולשלוט בטמפרטורה באופן עצמאי, כך שה-PCB
ניתן לחמם מראש לחלוטין במהלך תהליך ההלחמה והוא יכול להיות נקי מעיוותים.
4. בחר מיובא K-Sensor ובלולאה סגורה כדי לזהות את הטמפרטורה למעלה/למטה במדויק.
2.מפרט of LאסרPאושןTאוץ'SקריןBGA Rעבודה אלקטרוניתMכאב
| כּוֹחַ | 4800W |
| מחמם עליון | אוויר חם 800W |
| מחמם תחתון | אוויר חם 1200W, אינפרא אדום 2700W |
| ספק כוח | AC220V+10% 50160Hz |
| מֵמַד | L800*W900*H750 מ"מ |
| מיקום | תמיכת PCB עם חריץ V, ועם מתקן אוניברסלי חיצוני |
| בקרת טמפרטורה | צמד תרמי מסוג K, בקרת לולאה סגורה, חימום עצמאי |
| דיוק טמפרטורה | ±2 מעלות |
| גודל PCB | מקסימום450:500 מ"מ. מינימום 20*20 מ"מ |
| כוונון עדין של שולחן העבודה | ±15 מ"מ קדימה/אחורה, ±15 מ"מ ימינה/שמאלה |
| BGAchip | 80 *80-1*1 מ"מ |
| מרווח שבבים מינימלי | 0.15 מ"מ |
| חיישן טמפ' | 4 (אופציונלי) |
| משקל נטו | 36 ק"ג |

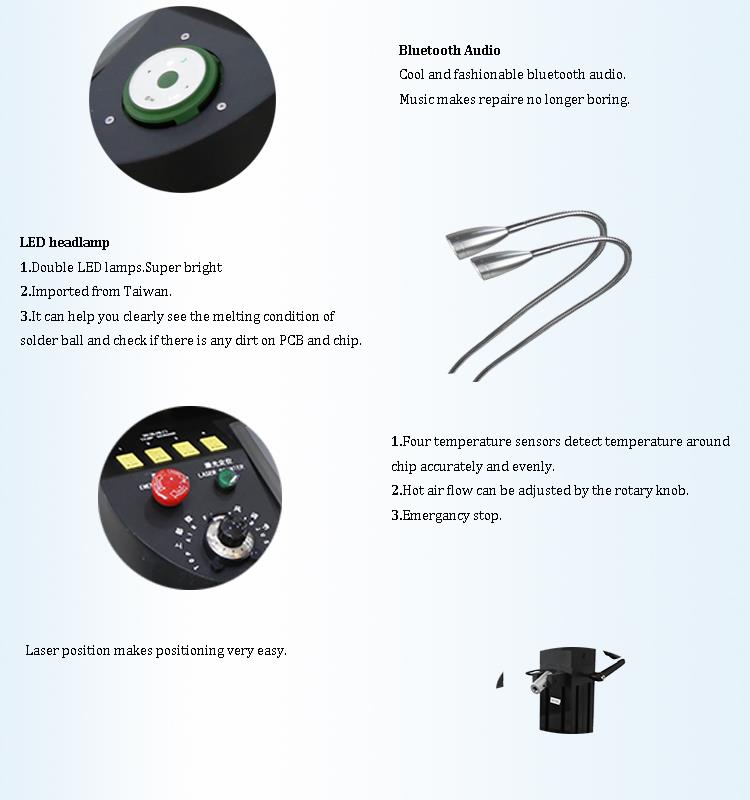

3.פרטים of LאסרPאושןTאוץ'SקריןBGA Rעבודה אלקטרוניתMכאב
1. ממשק מסך מגע HD;
2. שלושה תנורי חימום עצמאיים (אוויר חם ואינפרא אדום);
3. עט ואקום;
4. פנס לד.

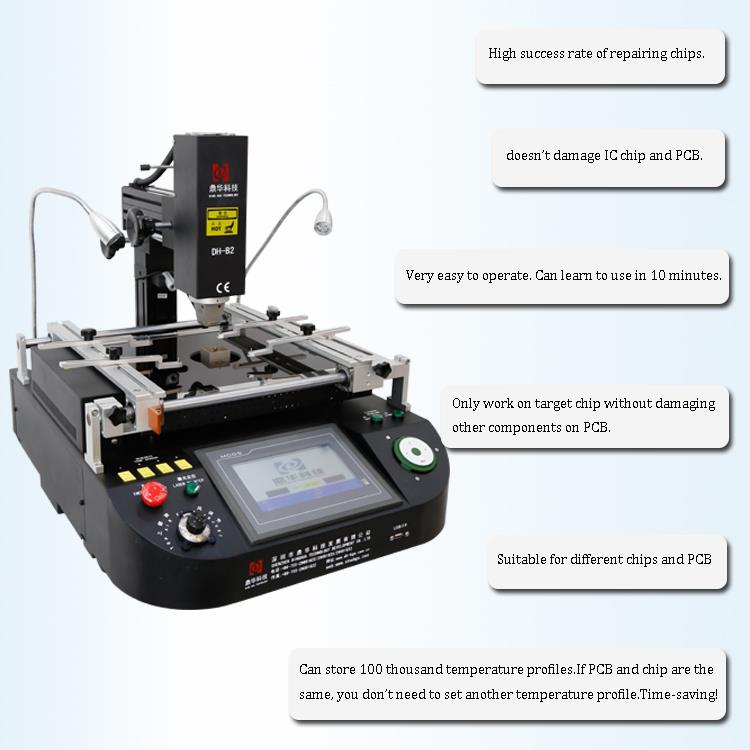

4.למה לבחור שלנו LאסרPאושןTאוץ'SקריןBGA Rעבודה אלקטרוניתMכאב?
5.תְעוּדָה

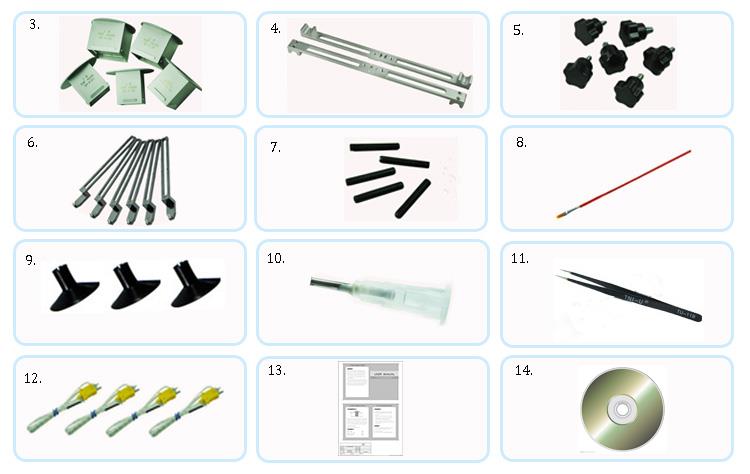

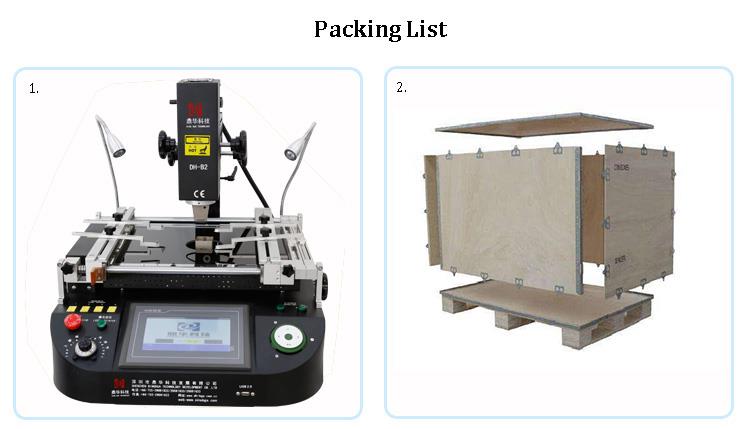

6.אריזה ומשלוח
7. וידאו של תחנת עיבוד מחדש של BGA DH-B2:
8. ידע קשור
תהליך כללי ייבוש שבב
- צ'יפס ארוז בוואקום אין צורך לייבש.
- אם השבב ארוז בוואקום פורק וכרטיס מחוון הלחות באריזה מציג רמת לחות גבוהה מ-20% RH, יש לבצע אפייה.
- לאחר פריקת אריזת הוואקום, אם הצ'יפס נחשף לאוויר יותר מ-72 שעות, יש לייבש אותם.
- יש לייבש IC לא ארוז בוואקום שעדיין לא בשימוש או שלא נעשה בהם שימוש על ידי מפתחים אם הם עדיין לא יבשים.
- יש לכוון את בקר הטמפרטורה והלחות של המייבש ל-10%, וזמן הייבוש צריך להיות לפחות 48 שעות. הלחות בפועל צריכה להיות פחות מ-20%, מה שנחשב נורמלי.
תהליך כללי אפיית צ'יפס
- כאשר אטום, חיי המדף של הרכיב הם דצמבר (הערה: זה עשוי להתייחס לחודש מסוים או משך חיי מדף, אך זה לא ברור בטקסט המקורי).
- לאחר פתיחת האריזה האטומה, הרכיבים יכולים להישאר בתנור הזרימה החוזרת בטמפרטורות של פחות מ-30 מעלות ו-60% RH.
- לאחר פתיחת האריזה האטומה, אם לא בייצור, יש לאחסן את הרכיבים מיד בקופסת ייבוש עם לחות מתחת ל-20% RH.
- אפייה נדרשת במקרים הבאים (חל על חומרים עם רמת לחות LEVER2 ומעלה):
- כאשר האריזה נפתחת, בדוק את כרטיס מחוון הלחות בטמפרטורת החדר. אם הלחות היא מעל 20%, יש צורך באפייה.
- אם הרכיבים נשארים בחוץ לאחר פתיחת האריזה למשך זמן החורג מהמגבלות המופיעות בטבלה ואין רכיבים לרתך.
- אם לאחר פתיחת האריזה, הרכיבים אינם מאוחסנים בקופסה יבשה עם פחות מ-20% RH כנדרש.
- אם הרכיבים ישנים יותר משנה מתאריך האיטום.
5. זמן אפייה:
- אופים בתנור בטמפרטורה נמוכה ב-40 מעלות ± 5 מעלות (עם לחות מתחת ל-5% RH) למשך 192 שעות.
- לחילופין, אופים בתנור בחום של 125 מעלות ± 5 מעלות למשך 24 שעות.
