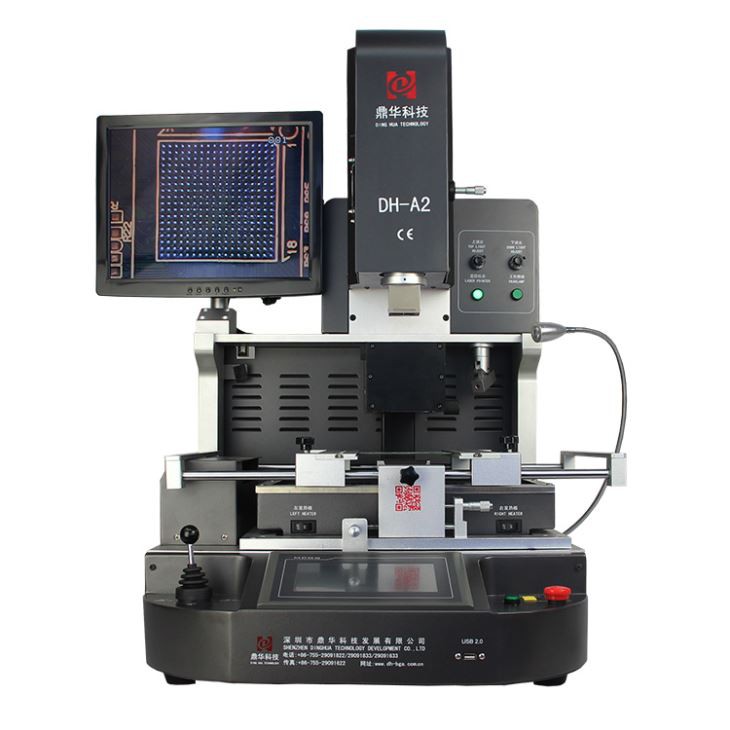

בקרת PID מסך מגע BGA Rework Machine

מסך מגע בקרת PID BGA מכונת עיבוד מחדש

1. יישום של מסך מגע בקרת PID BGA מכונת עיבוד מחדש

לוח אם של מחשב, טלפון חכם, מחשב נייד, לוח לוגי של MacBook, מצלמה דיגיטלית, מזגן, טלוויזיה ועוד

ציוד אלקטרוני מתעשיית הרפואה, תעשיית התקשורת, תעשיית הרכב וכו'.

מתאים לסוגים שונים של שבבים: BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP,PBGA,CPGA,LED

שְׁבָב.

2. תכונות מוצר של מסך מגע בקרת PID BGA מכונת עיבוד מחדש

• מערכת יישור אופטי מדויקת

מערכת אופטית צבעונית עם פונקציות של ראייה מפוצלת, הפרדת שני צבעים, הגדלה/הקטנה ומיקרו-התאמה, מצוידת

עם מכשיר זיהוי סטייה, עם מיקוד אוטומטי ותפעול תוכנה

• ביטול הלחמה, הרכבה והלחמה אוטומטית.

• מערכת PLC, ממשק אדם-מכונה עם מסך מגע לתפעול קל ועיבוד דיוק גבוה.

• מיקום לייזר אינפרא אדום מובנה, מסייע במיקום מהיר עבור PCB.

• ואקום מובנה בראש ההרכבה אוסף שבב BGA באופן אוטומטי לאחר השלמת פירוק ההלחמה.

• שלושה גופי חימום בשליטה עצמאית. המחממים העליונים והתחתונים הם חימום אוויר חם, השלישי הוא אינפרא אדום

אזור חימום מוקדם.

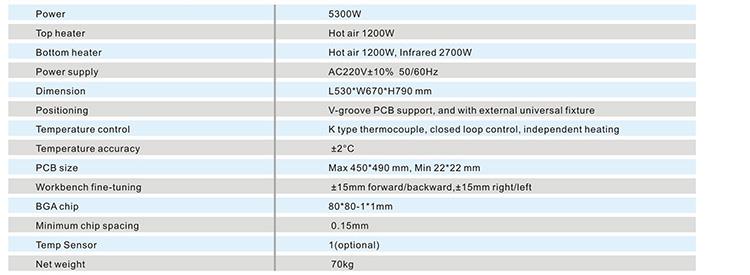

3. מפרט של מסך מגע בקרת PID BGA מכונת עיבוד מחדש

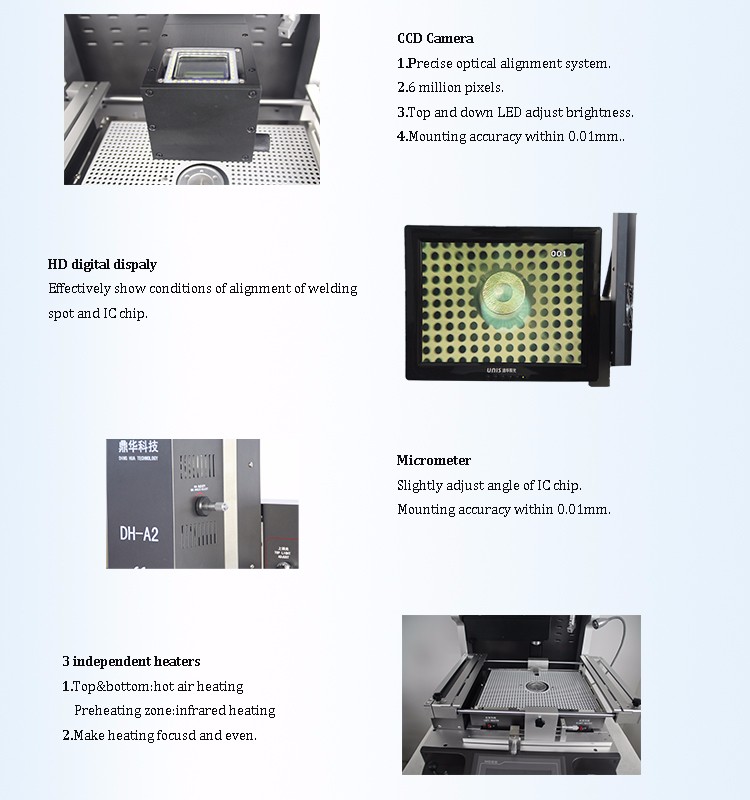

4. פרטים של מסך מגע בקרת PID BGA מכונת עיבוד מחדש

1. מצלמת CCD (מערכת יישור אופטי מדויקת);

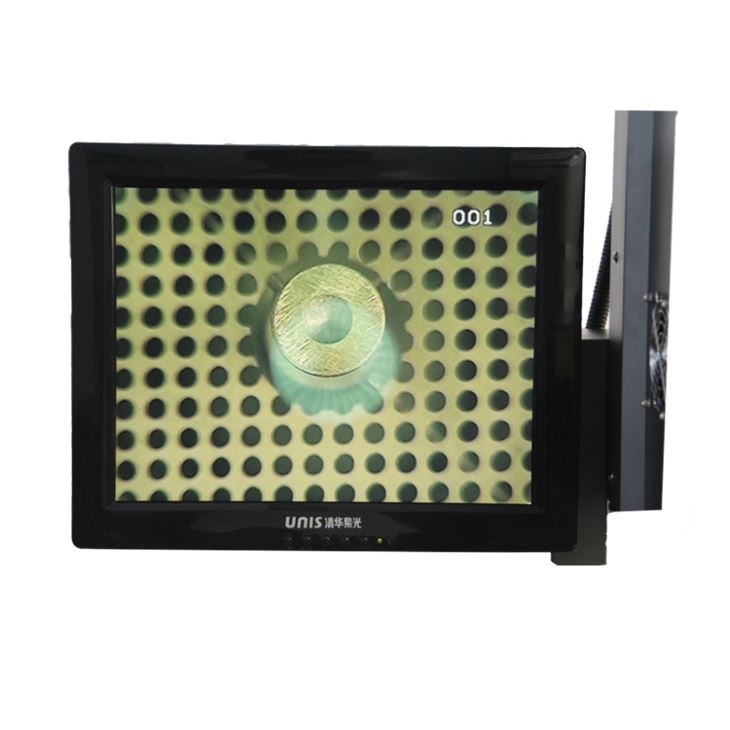

תצוגה דיגיטלית 2.HD;

3. מיקרומטר (להתאים את זווית השבב);

4.3 תנורי חימום עצמאיים (אוויר חם ואינפרא אדום);

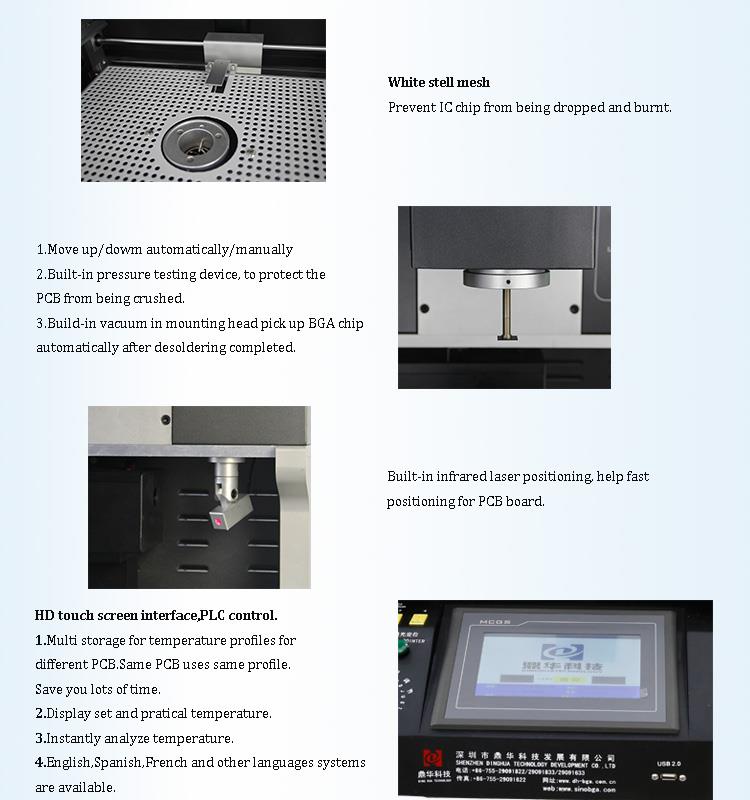

5. מיקום לייזר;

6. ממשק מסך מגע HD, בקרת PLC;

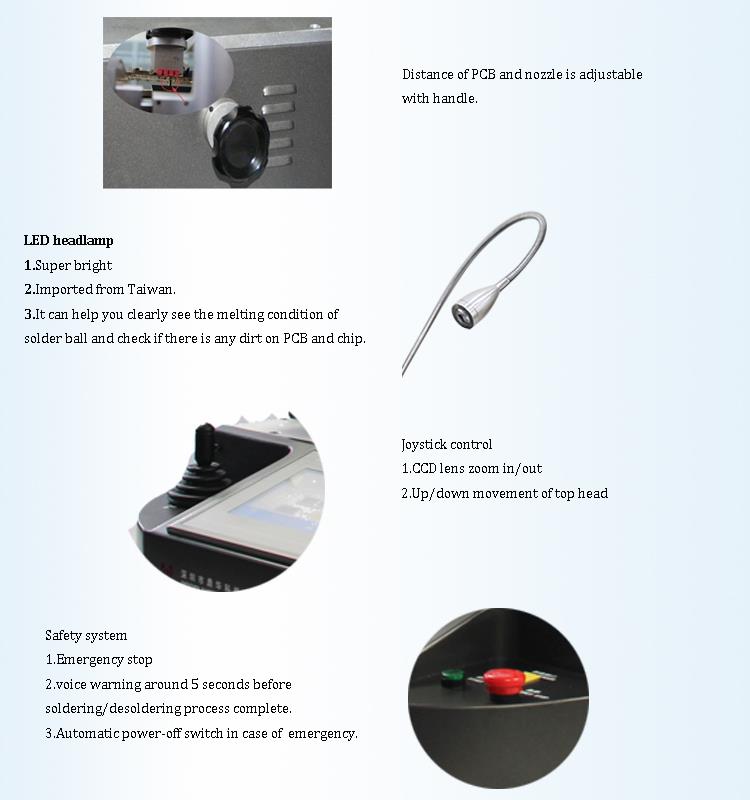

7. פנס לד;

8. בקרת ג'ויסטיק.

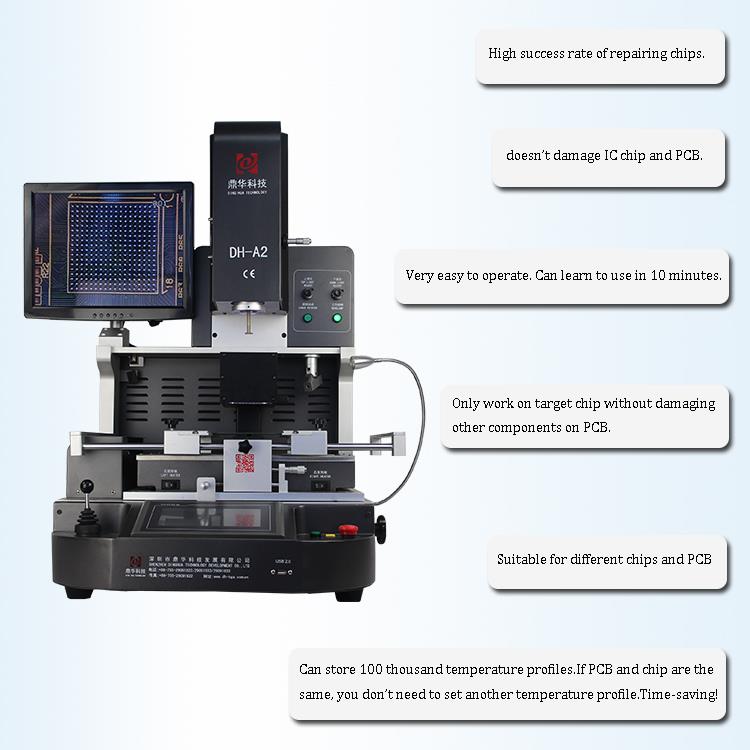

5. למה לבחור במכונת עיבוד מחדש של מסך מגע BGA בקרת PID?

6. אישור של שליטה PID מסך מגע BGA מכונת עיבוד מחדש

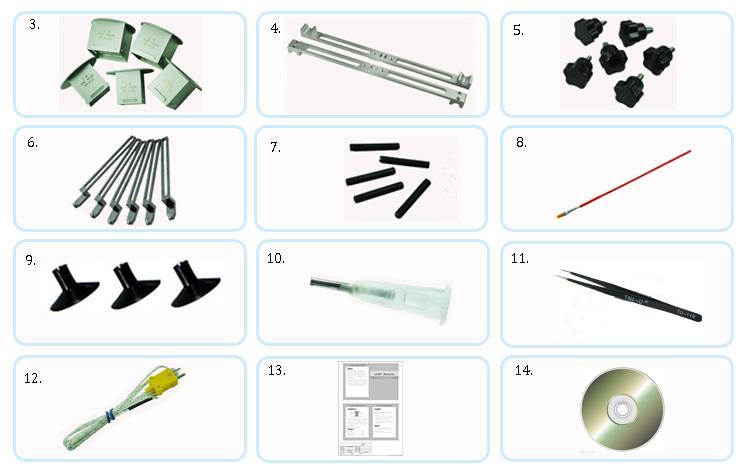

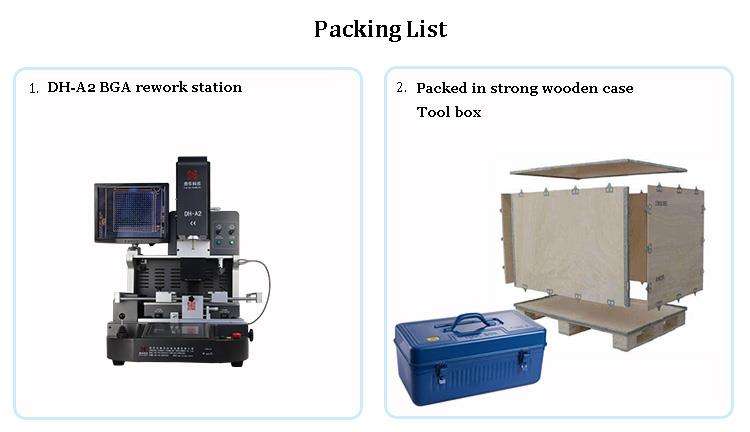

7. אריזה ומשלוח של מסך מגע בקרת PID BGA מכונת עיבוד מחדש

סרטון עבודה של איך עובדת מכונת BGA:

8. שאלות נפוצות

• איזה סוג של תעודות יש לך?

ת: כדי להבטיח את האיכות, Dinghua היה הראשון שעבר תעודות UL, E-MARK, CCC, FCC, CE ROHS. בינתיים, כדי לשפר ולשכלל את מערכת האיכות,

Dinghua עבר הסמכת ביקורת באתר ISO, GMP, FCCA, C-TPAT.

• מהי בקרת PID?

ת: בקרת PID בקפדנות ובדייקנות בטמפרטורה ובתנועה של הראש העליון של מכונת עיבוד BGA של מסך מגע Dinghua. זה חיוני להגדלה

שיעור ההצלחה של תיקון שבבים ו-PCB.

טכנולוגיית הבקרה האוטומטית בלולאה סגורה של היום מבוססת על הרעיון של משוב להפחתת אי הוודאות. המרכיבים של תורת המשוב כוללים שלושה

חלקים: מדידה, השוואה וביצוע. המפתח למדידה הוא הערך הממשי של המשתנה הנשלט, אשר מושווה עם הצפוי

ערך. השתמש בסטייה זו כדי לתקן את תגובת המערכת ולבצע את בקרת ההתאמה. בפרקטיקה ההנדסית, חוק בקרת הרגולטור הנפוץ ביותר

הוא בקרה פרופורציונלית, אינטגרלית, דיפרנציאלית, המכונה בקרת PID, הידועה גם בשם ויסות PID.

בקר ה-PID (בקר פרופורציונלי-אינטגרלי-נגזרת) הוא רכיב לולאת משוב נפוץ ביישומי בקרה תעשייתיים ומורכב ממערכת פרופורציונלית

אלמנט P, אלמנט אינטגרלי I, ואלמנט דיפרנציאלי D. הבסיס של בקרת PID הוא בקרה פרופורציונלית; בקרה אינטגרלית יכולה לחסל שגיאות במצב יציב, אבל היא

עלול להגביר חפיפה; בקרה דיפרנציאלית יכולה להאיץ את התגובה של מערכות אינרציאליות גדולות ולהחליש את מגמת החריגות.

המפתח לתיאוריה וליישום זה הוא כיצד לתקן נכון את המערכת לאחר ביצוע המדידות וההשוואות הנכונות.

בקרי PID (פרופורציונלי, אינטגרלי, נגזרת) שימשו כבר כמעט 100 שנה בתור הבקרים המעשיים המוקדמים ביותר והם עדיין הבקרים התעשייתיים הנפוצים ביותר.

בקרים. בקר ה-PID פשוט וקל להבנה, ואינו דורש מודל מערכת מדויק ודרישות מוקדמות אחרות לפני השימוש, וכך הופך ל-

הבקר הנפוץ ביותר.
