מכונה חצי אוטומטית אופטית BGA Reballing

הצגת ייצור של מכונת ריבול BGA אופטית למחצה אוטומטית

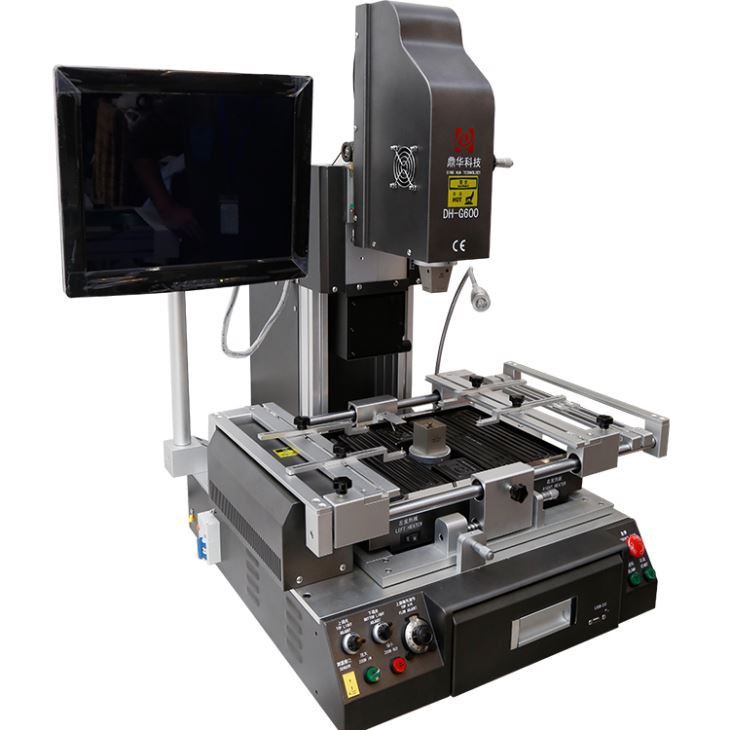

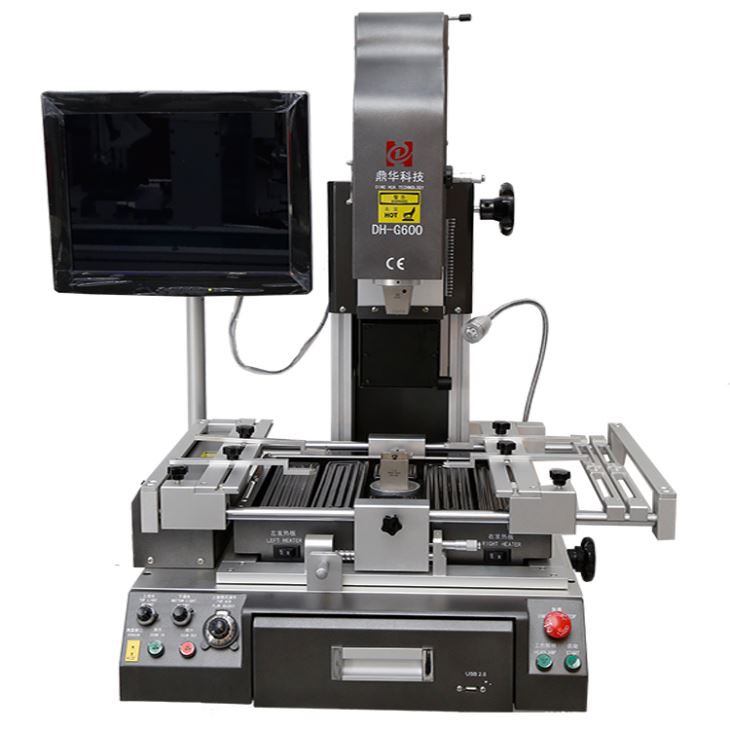

תחנת עיבוד מחדש של BGA DH-G600 היא חצי אוטומטית עם מצלמת CCD אופטית מיובאת,

מסך תצוגה HD ומחשב בסגנון מגירה עם מסך מגע, משמש למחשב,

Xbox, PS3/4 ו-PCB אחר וכו', גם, מכיוון שהוא כולל כפתור התאמת זרימת אוויר, כך שהוא יכול

תיקון שבב מיקרו, כגון, IC, POP ו-QFN וכו '.

תכונות מוצר ויישום של מכונת ה-bga reballing אופטית חצי אוטומטית

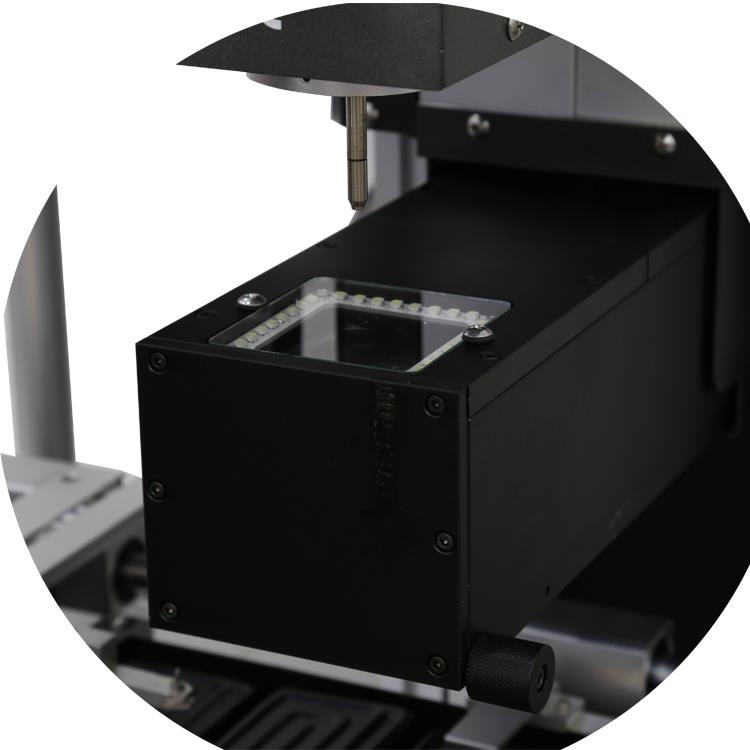

מצלמת CCD אופטית, מיובאת מפנסוניק, עם 2 מיליון פיקסלים, מפוצלת בצבעים כפולים ומוצגת בתצוגה

מסך ליישור.

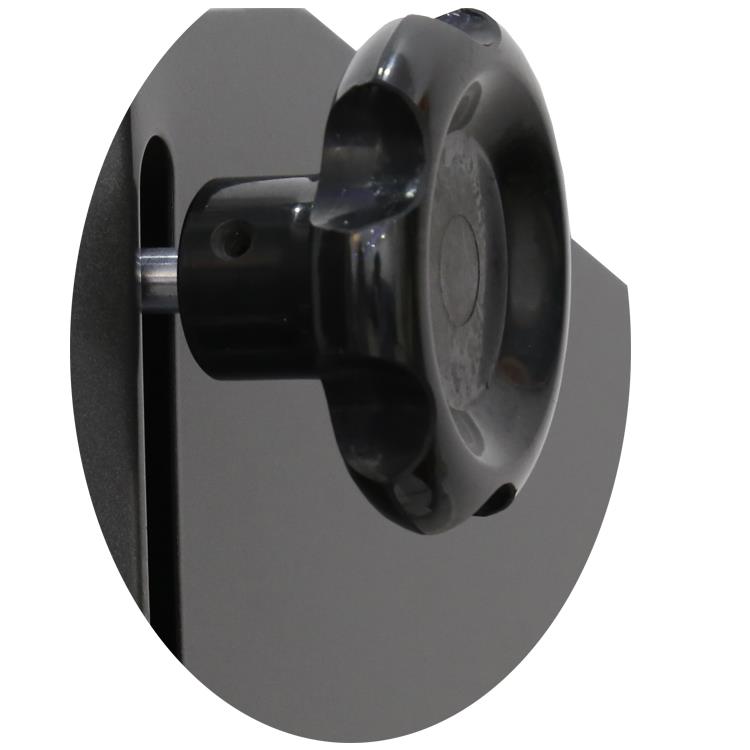

כפתור לתנועת ראש עליון, כאשר מתחילים להלחים או לבטל הלחמה, פשוט תזיז את הראש העליון על ידי הכפתור הזה.

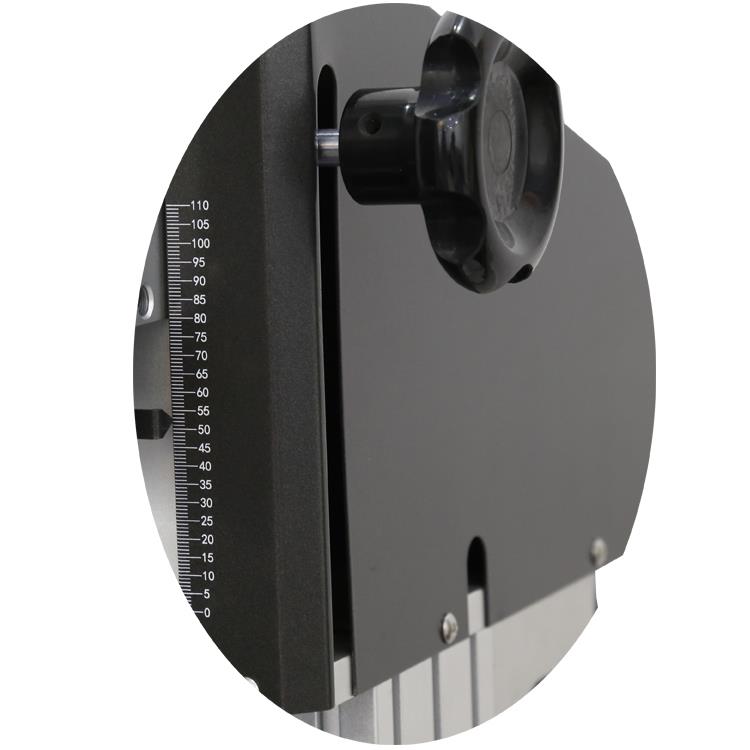

סרגל, 110 מ"מ, בעת יישור עבור שבב ו-PCB, זה יכול להיות ההתייחסות שלך לגבי גובה הראש העליון.

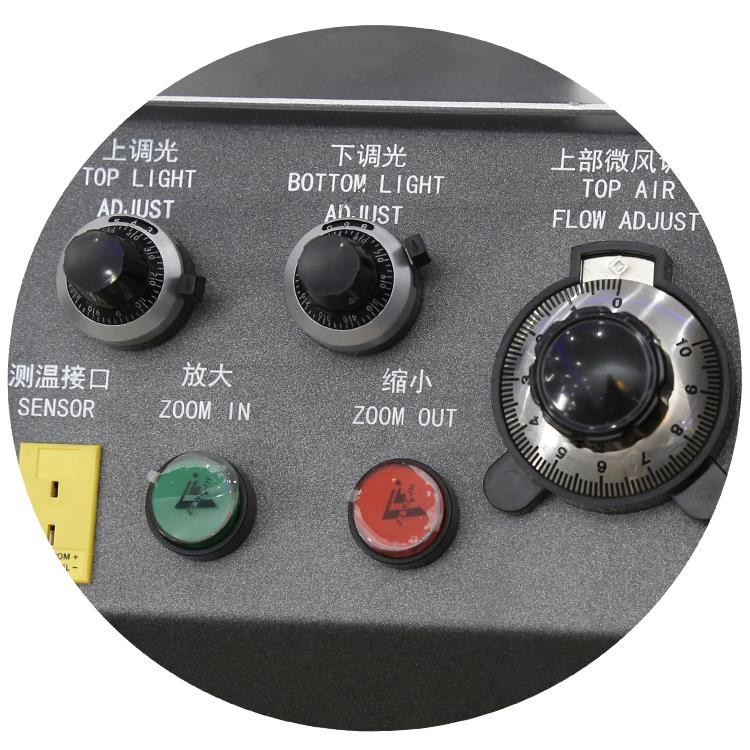

הכפתורים הפונקציונליים ביותר של מכונת BGA מחדש, כגון התאמת אור עליון/תחתון לאופטי

מצלמת CCD, התאמת זרימת אוויר עליונה וזום-in/out עבור מסך תצוגה וצמד תרמי

לחצן חירום, בכל מקרה, אם הוא נלחץ למטה, תחנת העיבוד מחדש של BGA תפסיק מיד,

כמו כן, אתה יכול ללחוץ על "התחל" כדי להפעיל את המכונה.

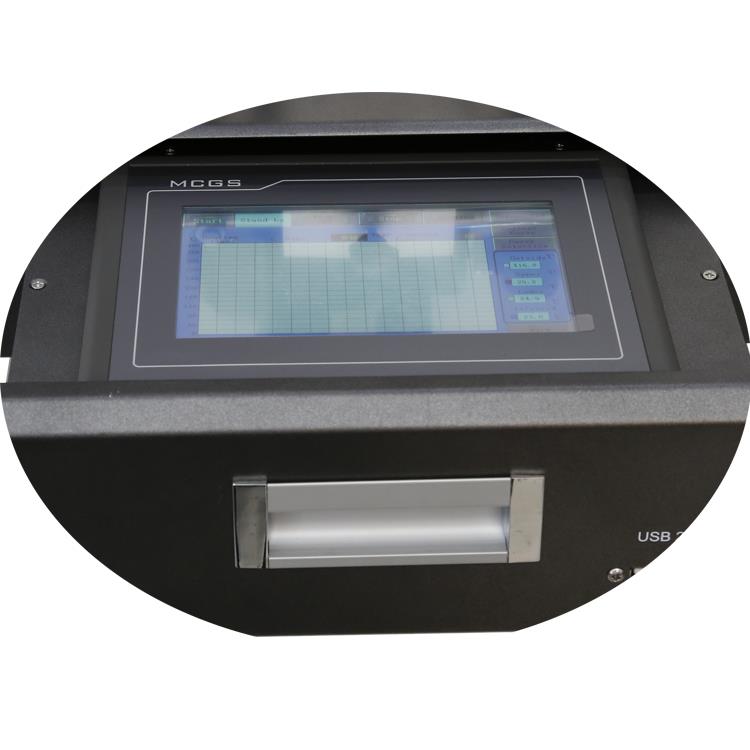

מחשב בסגנון מגירה עם מסך מגע (7 אינץ'), זה יכול לחסוך הרבה מקום, זה מוח של מכונה,

כמו כל הפרמטרים, כגון טמפרטורה, זמן, חישוב PID וכו'.

כיצד פועלת תחנת העיבוד מחדש של BGA:

איכות המוצר של מכונת ה-bga reballing אופטית חצי אוטומטית

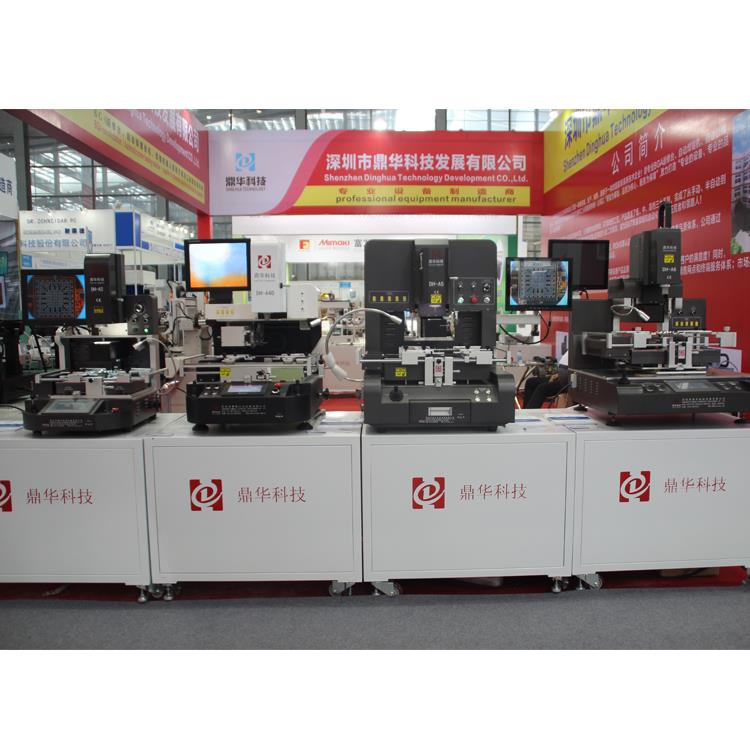

אנו לוקחים חלק ביריד קנטון מדי שנה, ומבקרים על ידי לקוחות מארה"ב, אירו ודרום מזרח אסיה וכו'.

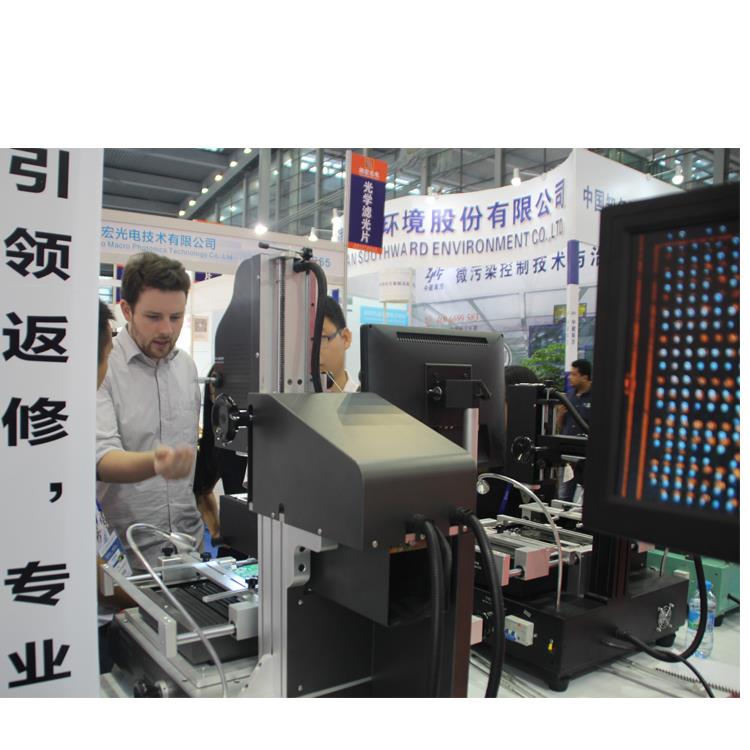

לקוח, ביריד קנטון, מבריטניה מתרכז בהאזנה להרצאת הטכנאי שלנו על העיבוד המחודש של BGA

יסודות העבודה בתחנה.

חלק מהאישורים מוצגים, כולל פטנטים, CE, תעודת מערכת הסמכת האיכות,

מותג ידוע והסמכת ארגוני היי-טק וכו'.

אספקה, משלוח ושירות של המכונה חצי אוטומטית אופטית BGA reballing

לפני משלוח: הפקדה התקבלה, עבור פחות מ-10 סטים 3 ~ 5 ימים להכנה, 10 ~ 50 סטים, שבועיים

להכנה, 50 ~ 100 סטים, 3 שבועות להכנה.

לאחר משלוח: במידת הצורך, נוכל לעזור לארגן דרכי משלוח עבור הלקוח, ולראות באיזו דרך

חסכוני, כאשר המכונה מתקבלת, אנו ננחה כיצד להתקין ולפעול.

שאלות נפוצות של מכונת ה-bga reballing חצי-אוטומטית

1. ש: מהי תחנת עיבוד מחדש של BGA?

ת: תחנת אוויר חם/IR משמשת לחימום מכשירים ולהמסת הלחמה, וכלים מיוחדים משמשים לקטיף

למעלה ולמקם לעתים קרובות רכיבים זעירים.

2. ש: איזו טמפרטורה אתה צריך כדי להסיר הלחמה?

ת: בדרך כלל, את כדור הלחמת העופרת שיש להרחיק, ניתן להגדיר את הטמפרטורה נמוכה יותר, אם היא נטול עופרת כך-

כדור גדול יותר, יש להגדיר את הטמפרטורה גבוה יותר, אך זכור אם הטמפרטורה נמוכה מדי כדי להמיס את

הלחמה, ניתן להגדיר אותה לא יותר מ-400 מעלות צלזיוס אם אתה נאבק עם זה, פשוט הוסף קצת מהלחמה ל-Mo-

רכיבים לא ידועים, ואז עובד.

3. ש: מה זה "BGA"?

ת: מערך רשת כדורי (BGA) הוא סוג של אריזה על גבי שטח (נושא שבב) המשמש למעגלים משולבים

uits. חבילות BGA משמשות להרכבה קבועה של מכשירים כגון מיקרו-מעבדים.

4. ש: מהי הטמפרטורה הטובה ביותר בהלחמה?

ת: נקודת ההיתוך של רוב ההלחמות היא באזור של 188 מעלות (370 מעלות F) וטמפרטורת האוויר החם היא

הגדר 160 מעלות עד 280 מעלות (320 מעלות F ל536 מעלות F). בדרך כלל, הטמפרטורה צריכה להתחיל תמיד בטמפרטורה הנמוכה ביותר-

תקציר אפשרי.

החדשות האחרונות של מכונת ה-BGA האופטית החצי-אוטומטית

תהליך

1. נקה את האזור.

2. קדחו לתוך שלפוחית ​​דלמינציה עם המיקרו-מקדח וטחנת הכדורים. לקדוח באזור נקי ממעגל-

ry או רכיבים. קדחו לפחות שני חורים זה מול זה סביב היקף הדלה

מינציה. (ראה איור 1). צחצחו את כל החומר הרופף.

זְהִירוּת

היזהר לא לקדוח עמוק מדי לחשוף מעגלים פנימיים או מטוסים.

זְהִירוּת

פעולות שחיקה יכולות ליצור מטענים אלקטרוסטטיים.

3. אפו את לוח המחשב כדי להסיר לחות כלואה. אל תאפשר ללוח המחשב להתקרר לפני-

או להזרקת האפוקסי.

זְהִירוּת

חלק מהרכיבים עשויים להיות רגישים לטמפרטורה גבוהה.

4.מערבבים את האפוקסי. עיין בהוראות היצרן כיצד לערבב אפוקסי ללא בועות.

זְהִירוּת

היזהר כדי למנוע בועות בתערובת האפוקסי.

5. שפכו את האפוקסי לתוך מחסנית האפוקסי.

6. הזרקו את האפוקסי לאחד החורים בדלמינציה. (ראה איור 2). החום נשמר

בלוח המחשב ישפר את מאפייני הזרימה של האפוקסי וימשוך את האפוקסי

o הריק

אזור ממלא אותו לחלוטין.

7. אם החלל אינו מתמלא לחלוטין, ייתכן שהנהלים הבאים יהיו

בשימוש:

א. הפעל לחץ מקומי קל על משטח הלוח החל מחור המילוי, המשך לאט

לפתח האוורור.

ב. החל ואקום על חור האוורור כדי למשוך את האפוקסי דרך הריק.

8. ארפא את האפוקסי לפי נוהל 2.7 ערבוב וטיפול באפוקסי.

9. גרד כל עודפי אפוקסי באמצעות סכין הדיוק או המגרד.
