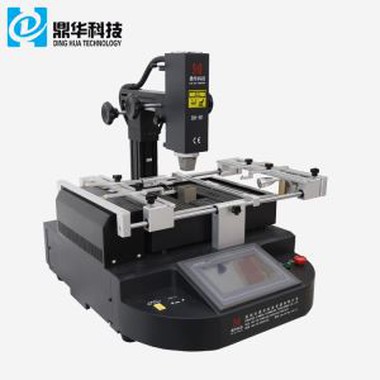

מסך מגע אינפרא אדום BGA Rework Machine
איסוף, יישור, מיקום וזרימה חוזרת של רכיבים מושלמים בציר אחד, ומבטל את הסיכון לתנועת רכיב לאחר מיקום.
תיאור
מסך מגע אינפרא אדום BGA Rework Machine
1. תכונות המוצר של מסך מגע אינפרא אדום BGA Rework Machine
1. עם שלושה בקרת אזור טמפרטורה עצמאית, מדויק יותר;
2. מחמם הטמפרטורה הראשון, השני באמצעות חומר טוב, יכול לווסת במדויק את זרימת האוויר החם והטמפרטורה,
רוח שנוצרת בטמפרטורה גבוהה, צלחת החימום בטמפרטורה של אינפרא אדום השלישית לחימום מראש.
3. אזור הטמפרטורה הראשון עם 8 מקטעי טמפרטורת למעלה (למטה) +8 מקטע בקרת טמפרטורה קבועה, יכול
חנות 10 קבוצות עקומת טמפרטורה;
4. אזור ראשון ושני עקומת טמפרטורת ההפעלה בו-זמנית, אזור שלישי מתחילים בטמפרטורת הריצה
ולמטה באותו זמן עם אזור ראשון ושני;
5. לאחר הסרה והלחמה, שימוש במאוורר בנפח גבוה כדי לקרר את לוח ה-PCB, למנוע עיוות של לוח ה-PCB ולהבטיח
השפעת הלחמה;
3. מפרט של מסך מגע אינפרא אדום BGA Rework Machine
| כּוֹחַ | 4500W |
| מחמם עליון | אוויר חם 800W |
| מחמם תחתון | אוויר חם 1200W, אינפרא אדום 2400W |
| ספק כוח | AC220V+10%,50/60HZ |
| מימד | L 535*W650*H600 מ"מ |

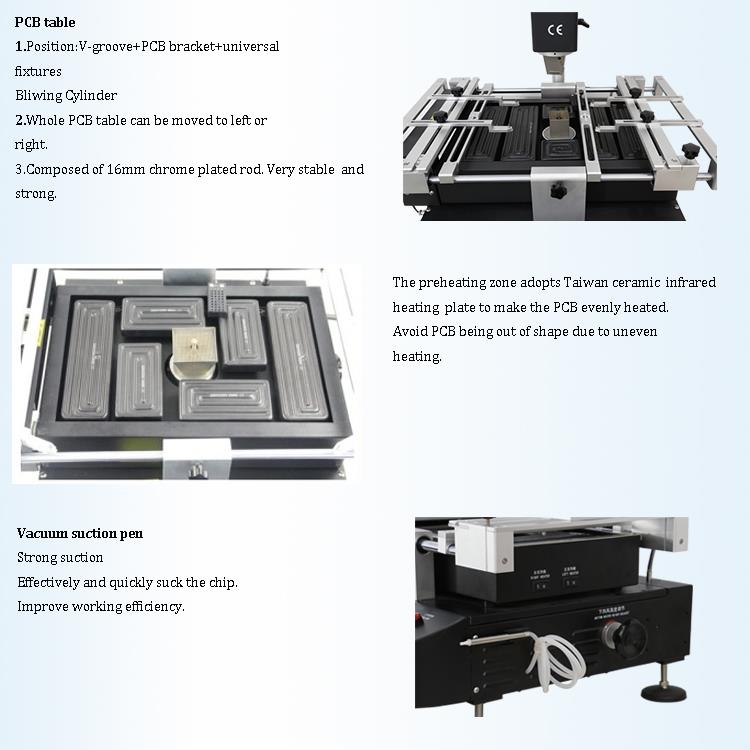

| מיקום | תמיכת PCB עם חריץ N, ועם מתקן אוניברסלי חיצוני |
| בקרת טמפרטורה | צמד תרמי מסוג K, שליטה בלולאה סגורה בחימום עצמאי |
| דיוק טמפרטורה | ±2 מעלות |
| גודל PCB | מקסימום 355*335 מ"מ, מינימום 50*50 מ"מ |
| כוונון עדין של שולחן העבודה | ±15 מ"מ קדימה/אחורה +15 מ"מ ימינה/שמאלה |
| שבב BGA | 80*80-2*2 מ"מ |
| מרווח שבבים מינימלי | 0.15 מ"מ |
| חיישן טמפ' | 1 (אופציונלי) |
| משקל נטו | 30 ק"ג |
4. פרטים של מסך מגע אינפרא אדום BGA Rework Machine

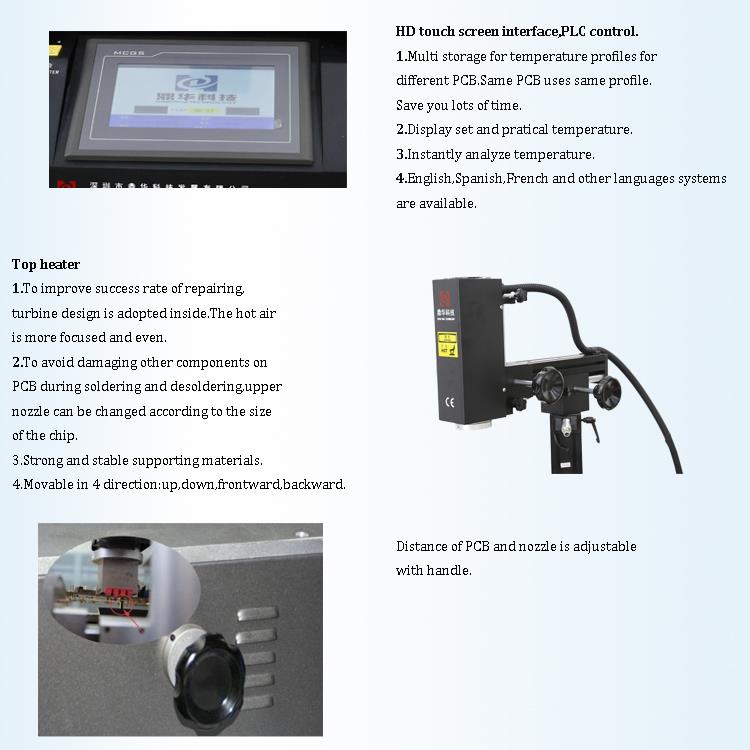

1. ממשק מסך מגע HD;
2. שלושה תנורי חימום עצמאיים (אוויר חם ואינפרא אדום);
3. עט ואקום;

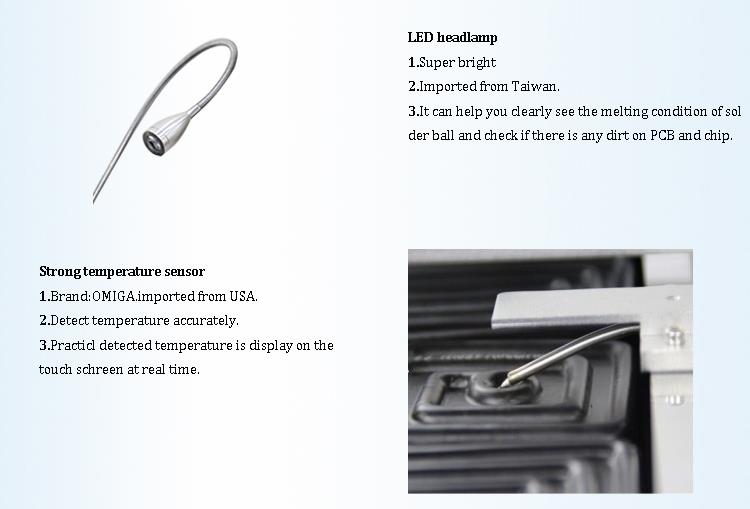

4. פנס לד.
5. למה לבחור במכונת עיבוד מחדש של מסך מגע אינפרא אדום BGA?
6. תעודה של מסך מגע אינפרא אדום BGA Rework Machine

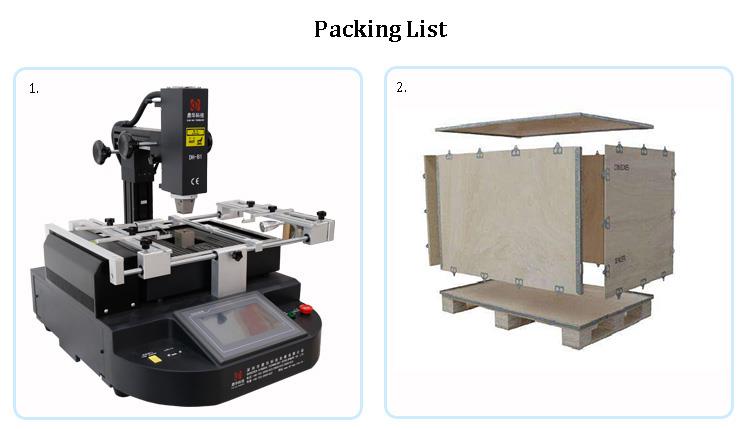

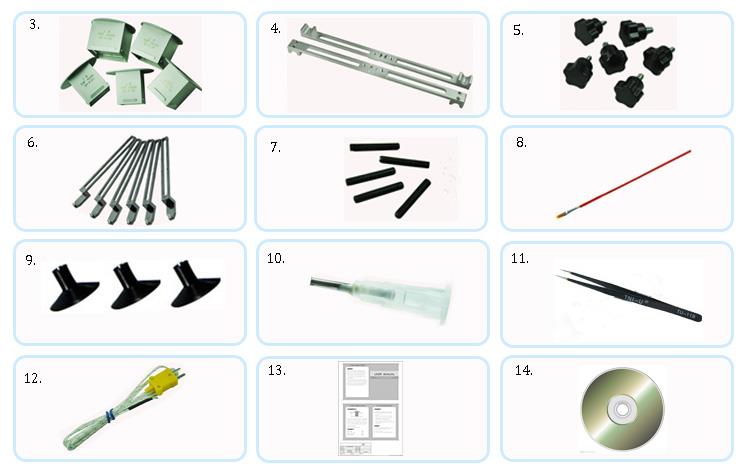

7. אריזה ומשלוח של מסך מגע אינפרא אדום BGA Rework Machine
8. ידע קשור
שיטות סטנדרטיות של BGA reballing?
הראשון הוא "משחת פח" + "כדור פח",
השני הוא "עזרה בהדבקה" + "כדור פח".
מה זה "משחת פח" + "כדור פח"? למעשה, זוהי שיטת שתילת הכדורים הטובה והסטנדרטית ביותר המוכרת. לכדורים שנשתלים בצורה זו ישיכולת ריתוך טובה וברק טוב. תהליך ההלחמה אינו מראה מראה של כדור רץ, וקל יותר לשלוט בו ולהחזיק אותו.
השיטה הספציפיתהוא תחילה השתמש במשחת הלחמה כדי להדפיס על משטח ה-BGA, ולאחר מכן הוסף עליו גודל מסוים של כדור הלחמה. בשלב זה, תפקידה של משחת ההלחמה היא להדביק את ההלחמהכדור והגדל את משטח המגע של כדור ההלחמה כאשר ההלחמה מחוממת. כדור ההלחמה יתחמם מהר יותר ויותרבאופן מקיף. זה יאפשר להלחים את כדור ההלחמה אל כרית BGA בצורה טובה יותר לאחר המסת ההלחמה, מה שמפחית את האפשרות להלחמה.
מה זה "משחת הלחמה" + "כדור פח"? קל להבין את המשמעות של משפט זה באמצעות ההסבר לעיל. במילים פשוטות, שיטה זו משתמשת בדבק הלחמהבמקום משחת הלחמה. עם זאת, המאפיינים של משחת ההלחמה שונים מאוד מאלו של משחת ההלחמה. משחת ההלחמה הופכת נוזלית כאשרהטמפרטורה עולה, וזה גורם בקלות
tהוא מלחם כדור להתרוצץ; יתר על כן, משחת ההלחמה של משחת ההלחמה גרועה, אז נאמר שהשיטה הראשונהשל שתילת כדורים היא אידיאלית.
כמובן ששתי השיטות הללו כולן נדרשות להיות כלים ייעודיים כמו מעמד טי. השלבים הספציפיים של שיטת "הדבק מסריח" + "כדור כדורי" הם כדלקמן:
1. ראשית, הכינו את כלי שתילת הכדורים. יש לנקות ולייבש את מושב שתילת הכדור עם אלכוהול כדי למנוע מכדור ההלחמה להתגלגל בצורה חלקה.
2. מקם את השבב המוגמר מראש על מחזיק הכדור.
3. הדבק את משחת ההלחמה. מופשר באופן טבעי ומערבב באופן שווה, ובאופן שווה על הלהב;
4. הנח משחת הלחמה על בסיס המיקום כדי להדפיס את ההלחמהלהדביק, ולנסות לשלוט בזווית, בחוזק ובמהירות המשיכה של משחת הגרידה הידנית. הסר את קופסת הדבק הלחמה.
5. לאחר וידוא כי משחת הלחמה מודפסת באופן שווה על כל רפידה ב-BGA, הנח את כדור ההלחמה על הכדור, ולאחר מכן הנח
את כדור ההלחמה, נער את מחזיק הכדור והניח לכדור הלחמה מתגלגל לתוך הרשת. יש לוודא שלכל רשת יש כדור הלחמה ואז לאסוף את כדורי ההלחמה ולהסיר את הלוח.
6. מוציאים את ה-BGA הטרי שהוכן מהבסיס והמתינו לאפייה. (עדיף להשתמש בהלחמה חוזרת. השתמש בכמות קטנה של אוויר חם. האקדח תקין,). זה משליםהכדור. ההליך לשיטת "הדבקת הלחמה" + "כדור כדורי" הוא כדלקמן: יש לשלב שלבי "3" ו-"4" לשלב אחד: שימוש במברשת להנחת הלחמההדבק במקום הדפסת סטנסיל אך הברשה אחידה ישירות ל-BGA. על הרפידה, השלבים האחרים הם בעצם זהים לשיטה הראשונה.
