תחנת עבודה חוזרת של SMD BGA
1. מכונת מחדש של מקלדת IR BGA עם 2 אזורי חימום .
2. מתאים לשבב בגודל גדול (פחות מ- 80*80 מ"מ) .
3. חסכוני ופשוט לשימוש .
תיאור

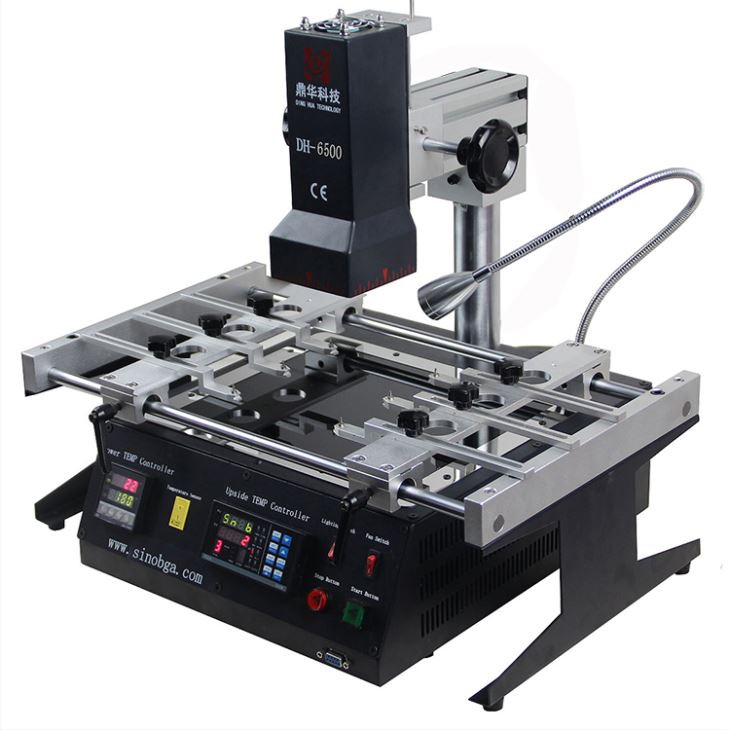

מכונת חיבור BGA של מקלדת IR
תחנת עבודה מלאה של IR BGA עם שני אזורי חימום, המתאימים לשבבים גדולים (עד 80 × 80 מ"מ) ו- PCBs שונים כמו אלה בטלוויזיות, קונסולות משחקים ומחשבים.
1. פרמטר הייצור של תחנת עבודת ה- SMD BGA
| כוח מוחלט | 2300W |
| דוד עליון | 450W |
| דוד תחתון | 1800W, סגור לחלוטין בתא מוגן זכוכית |
| כּוֹחַ | 110 ~ 250V 50/60Hz |
| תנועת ראש עליונה | למעלה / למטה, סובב בחופשיות . |
| תְאוּרָה | LED Taiwan אור עובד אור, כל זווית מותאמת . |
| אִחסוּן | לאחסן 10 קבוצות של פרופילי טמפרטורה |
| מיקום | ניתן להתאים את התמיכה ב- V-groeve, PCB בהוראות X, Y עם מתקן אוניברסלי חיצוני |
| בקרת טמפרטורה | חיישן K, לולאה סגורה |
| דיוק זמני | ± 2 מעלות |
| גודל PCB | מקס 270 * 320 מ"מ דקה 20 * 20 מ"מ |
| שבב BGA | 5*5 ~ 80*80 מ"מ |
| מרווח שבבים מינימלי | 0.15 מ"מ |
| חיישן מזג חיצוני | 1pc |
| מידות | L480 × W370 × H390 מ"מ |
| משקל נטו | כ- 15.5 ק"ג |
2. פרטי מוצר
מחמם IR העליון: 80 × 80 מ"מ, 450 W, 110–240 V (אופציונלי) . יכול לחמם כמעט את כל סוגי השבבים .
מתאים ללוחות אם עד 270 × 320 מ"מ .

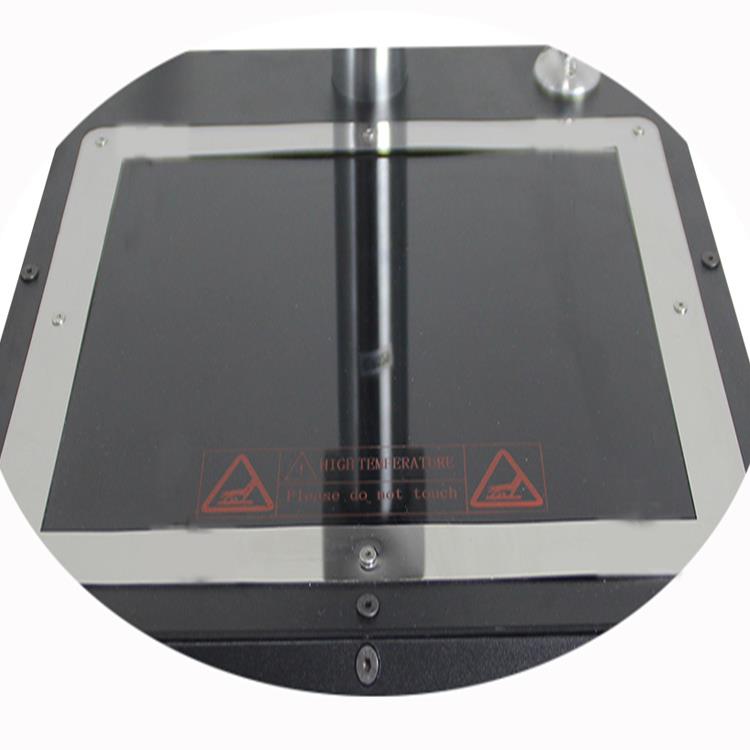

תנור IR התחתון: סגור לחלוטין עם מגן זכוכית .
גופי אוניברסלייםכלול קטעי תנין, חריצים "v", ותומכים קמורים לאבטחת PCBs של כל צורה-טלוויזית ומחשבים לאייפונים .
לא משנה שה- PCB הוא טלוויזיה, מחשב למרות שאייפון וכו '.
אביזרים אוניברסליים לכל PCB עם צורה לא סדירה

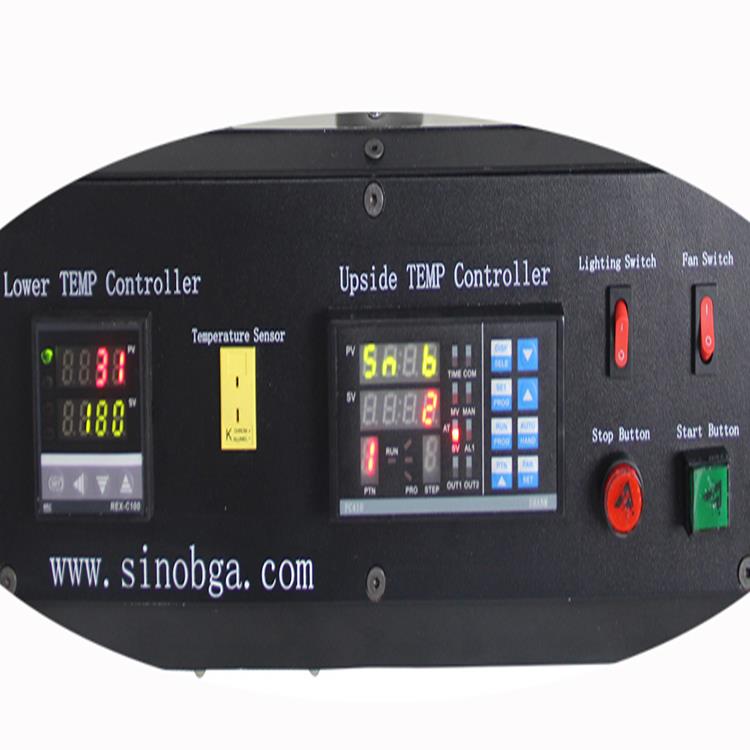

לוח מכשירים להגדרת טמפרטורה וזמן, קל להפעלה ולהשתמש בו בנוחות
לוח מכשירים
3. תכונה מיוחדת
- מיובא תנורי חימום באיכות גבוהה ועמידה .
- צלחת קרמיקה מיוצרת טייוואן מחממת קרמיקה עם מגן זכוכית .
- חימום IR של אזור כפול: אזורי חימום מראש עליונים ותחתונים .
- בקרת טמפרטורת לולאה סגורה מסוג k עם דיוק של ± 2 מעלות .
- מחבר חיישן חיצוני לקריאות טמפרטורה מדויקות יותר .
- התראה על צליל: תזכורת קולית 5-10 שניות לפני סיום מחזור החימום, ועוזר למפעיל להכין .
4. מכונת מחדש של מקלדת השירות שלנו
- לפני המסירה: כל מכונה עוברת מבחן רטט של 24 שעות, ואחריו בדיקה סופית .
- לאחר הלידה: עם ההגעה למכס, אנו פונים אליך באמצעות דואר אלקטרוני, טלפון או WhatsApp כדי לעזור בפינוי .
- בקבלה: אנו מספקים הדרכת התקנה ותמיכה מבצעית .

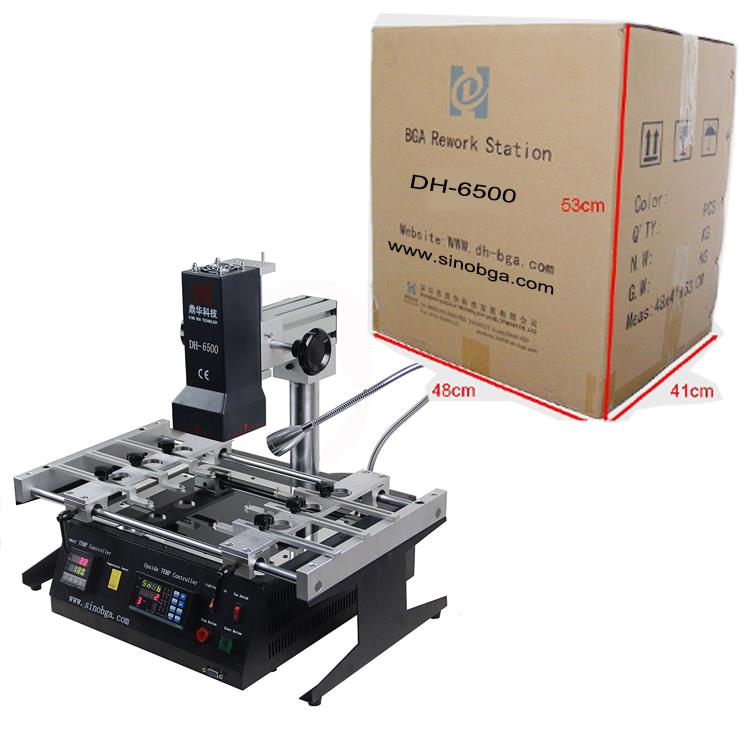

5. אֲרִיזָה
- מארז קרטון עם תוספות קצף להובלה מאובטחת .
- מידות ארוזות: 48 × 53 × 41 ס"מ; משקל ברוטו: 23 ק"ג .
שאלות נפוצות
כלים וחומרים
התיקון הוא, ויכול להיות תמיד, פעולה עתירת עבודה מאוד הנשענת יותר על כישורי מפעיל פרטניים מאשר באוטומציה {}}} למרות הזמינות של כלי תיקון מצוינים, פעולות רבות לתיקון פנים הן מצוידות בצורה גרועה {}} להלן כמה הנחיות בסיסיות עבור הציוד החיוני הדרוש בפעולה של תיקון מודרני::
1. תחנת עבודה ארגונומית
לא ניתן לבצע עבודות תיקון אפקטיביות על ספסל עבודה ישן או הגדרת מאולתת . תיקון לוח מחשב דורש רמה גבוהה של ריכוז ומיומנות {}} לכן, תחנת עבודה מתאימה - ESD- מעוצבת ומצוידת במערכת התאורה המתאימה, לשפר את המערכות האפשרותיות, וניתן לשפר את האפשרות האפשרות של Export}. יעילות .
2. מיקרוסקופ סטריאו באיכות גבוהה
לא ניתן לבצע תיקון מדויק מבלי שמיקרוסקופ מסוג זה זמין בכל עת . גישה מוגבלת אינה מספיקה, מכיוון שיש להשתמש בו ברציפות . בעוד שמצלמות וידיאו ומסכים עשויים להתאים לבדיקה או אימונים, הם חייבים להירור על ידי איכות אופטיקה.} בנוסף, out out {out our {out our {utop {out {utop out {utop {out {utop {ucope {ucope {ucope {out {out {ucope {ucope {ucope {ucope {ucope {ucope {ucope {ucope, מערכות תאורה עם גוונון גוס גמישות לכיוון אור הן האפשרויות הטובות ביותר למטרה זו .
3. הַלחָמָה
הלחמה מדויקת חיונית לפעולות תיקון מודרניות . טכנאים כבר לא יכולים להסתמך על כלי הלחמה מסורתיים ששימשו בדרך כלל לפני מספר שנים . הם דורשים כעת מגהצים איכותיים מובילים, שניתנים לשליטה מאוד, מעוצבים באופן ארגונומי, ותואמים עם טווח רחב של ציצים עדינים .
4. כלי הסרת רכיבים
המגוון ההולך וגדל של הרכיבים - גדולים וקטנים - דורש מגוון של כלים וטכניקות מיוחדים להסרה בטוחה ויעילה . כלים אלה משתמשים בדרך כלל באחת משיטות החימום הבאות: מוליך (על ידי קשר), משכנע (על ידי גז חם), או על ידי הפרט על ידי המנורות המיועדות) {{3 -} כל שיטה יש שיטה ITS על הגבול שלהן על הגבול על הגבול שלהן במגבלות) {}}}} redatations attials the mabile the mabile. יישום .
5. תחנת חימום מראש
במידת האפשר אפשרי, מחממים מראש את לוח המחשב כולו לפני הסרת רכיבי SMT . מחממים מראש מפחיתה את ההלם התרמי מחימום מקומי ומאיץ את תהליך העבודות המחודש {}} ואילו לרוב המתקנים יש או ייבוש טמפרטין, לאחר טמפרטורה של חום עקביים, לאחר מכן, הוא מוסר מהתנור או מחמם אותו מטמפרטורת הסביבה .
6. כלי קידוח וטחינה של מיקרו
כלי קידוח וטחינה מגושמים ומגושמים ביד המאכלסים את המנוע וגם את אספקת החשמל ביצירת היד, קשה לשלוט על עבודות תיקון מפורטות . כלי קידוח קל משקל, איכותי, בסגנון שיניים, מועדף למשימות מדויקות {}}}
