מסך מגע IR BGA Rework Machine

מסך מגע IR bga מכונת עיבוד מחדש תצוגה מקדימה מהירה:

מכונת חידוש DH-A1L SMD מצוידת בפונקציית מיקום לייזר, יכולה להתמקם במהירות על שבב BGA

ולוח אם. אם אתם מחפשים תחנת bga rework לתיקון טלפונים ניידים, מזל טוב! מצאת

המפעל המקורי. Dinghua, עשוי להיות המותג הטוב ביותר של תחנת bga rework ברחבי העולם.



1. מפרט



מִפרָט
1	כּוֹחַ	4900W
2	מחמם עליון	אוויר חם 800W
3	מחמם תחתון מחמם ברזל	אוויר חם 1200W, אינפרא אדום 2800W 90w
4	ספק כוח	AC220V±10%50/60Hz
5	מֵמַד	640*730*580 מ"מ
6	מיקום	חריץ V, תמיכת PCB ניתנת להתאמה לכל כיוון עם מתקן אוניברסלי חיצוני
7	בקרת טמפרטורה	צמד תרמי מסוג K, בקרת לולאה סגורה, חימום עצמאי
8	דיוק טמפ'	±2 מעלות
9	גודל PCB	מקסימום 500*400 מ"מ מינימום 22*22 מ"מ
10	שבב BGA	2*2-80*80 מ"מ
11	מרווח שבבים מינימלי	0.15 מ"מ
12	חיישן טמפרטורה חיצוני	1 (אופציונלי)
13	משקל נטו	45 ק"ג



2.יישום של תחנת עיבוד מחדש DH-A1L BGA

שימוש באפליקציה עבור תחנות עיבוד מחדש של BGA

לתחנות עיבוד מחדש של BGA יש מספר יישומים שונים בעולם של תיקון ושינוי PCB. הנה כמה מהם

היישומים הנפוצים ביותר.

שדרוגים: שדרוגים הם אחת הסיבות הנפוצות ביותר לעבודה מחדש. ייתכן שהטכנאים יצטרכו להחליף חלקים או להוסיף

חלקים משודרגים ל-PCB.

חלקים פגומים: ל-PCB יכולים להיות חלקים פגומים שונים שעשויים לדרוש עיבוד מחדש. לדוגמה, רפידות עלולות להינזק במהלך

הסרת BGA, כל מספר חלקים עלול להיפגע בחום או שיש יותר מדי ריקון מפרק הלחמה.

הרכבה שגויה: מגוון טעויות עלולות להתרחש במהלך תהליך העיבוד מחדש. לדוגמה, ייתכן שה-PCB אינו תקין

כיוון BGA או פרופיל תרמי של BGA שפותח בצורה גרועה. אם זה המקרה, סביר להניח שה-PCB יצטרך לעבור

עיבוד נוסף כדי לטפל בהרכבה הפגומה.



3. למה אתה צריך לבחור DH-A1L BGA תחנת עיבוד מחדש?





4. ידע קשור:

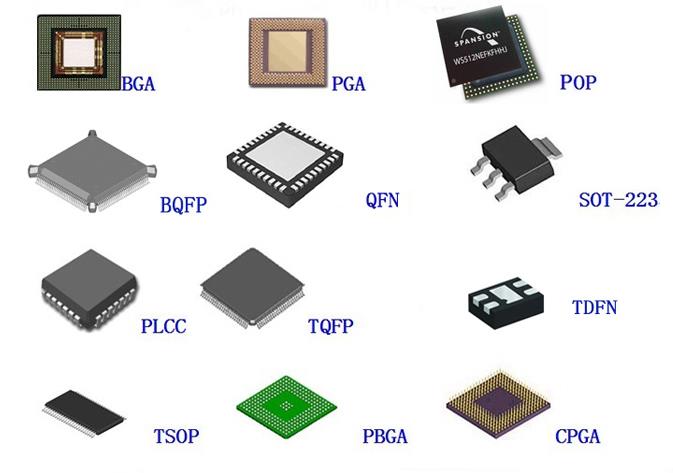

מערך רשת כדוריות (BGA) הוא סוג של אריזה על פני השטח (נושא שבב) המשמש למעגלים משולבים. BGA

חבילות משמשות להרכבה קבועה של מכשירים כגון מיקרו-מעבדים. BGA יכול לספק יותר קישוריות

סיכות שניתן לשים על אריזה כפולה בשורה או שטוחה. ניתן להשתמש בכל המשטח התחתון של המכשיר, במקום

רק ההיקף. הלידים גם קצרים יותר בממוצע מאשר עם סוג היקפי בלבד, מה שמוביל לביצועים טובים יותר

במהירויות גבוהות.



הלחמה של התקני BGA דורשת שליטה מדויקת ומתבצעת בדרך כלל על ידי תהליכים אוטומטיים. מכשירי BGA אינם מתאימים

להרכבת שקעים.

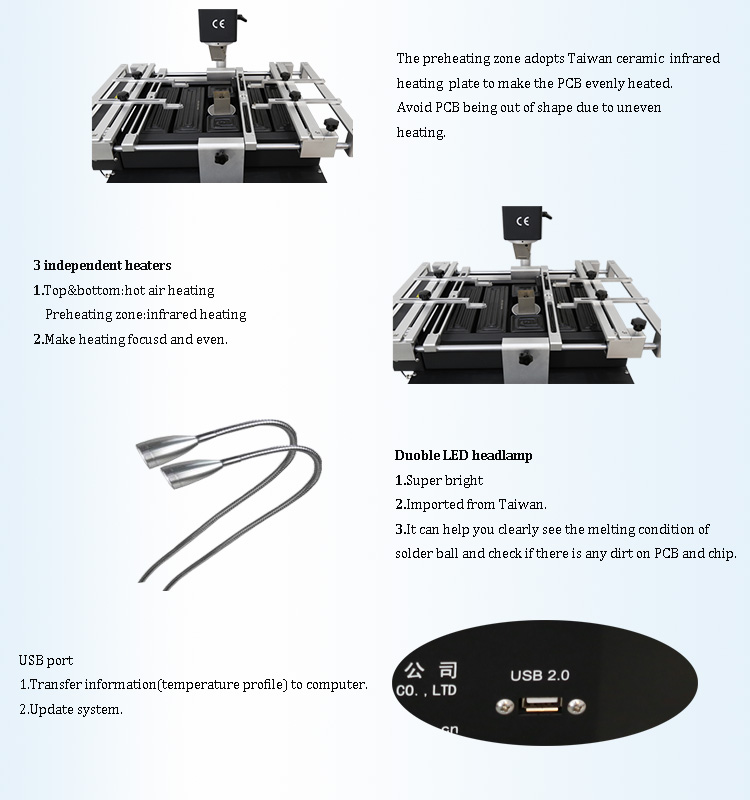

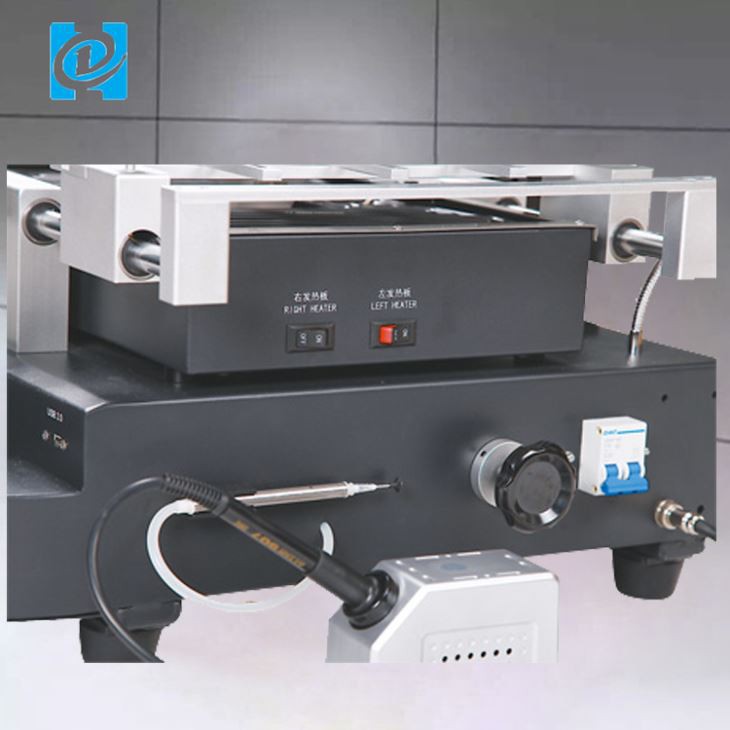

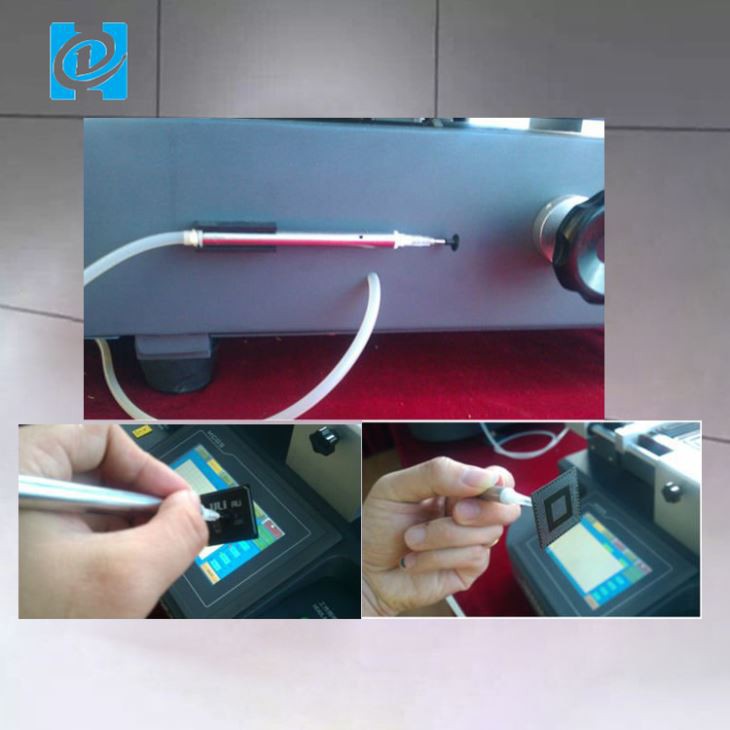

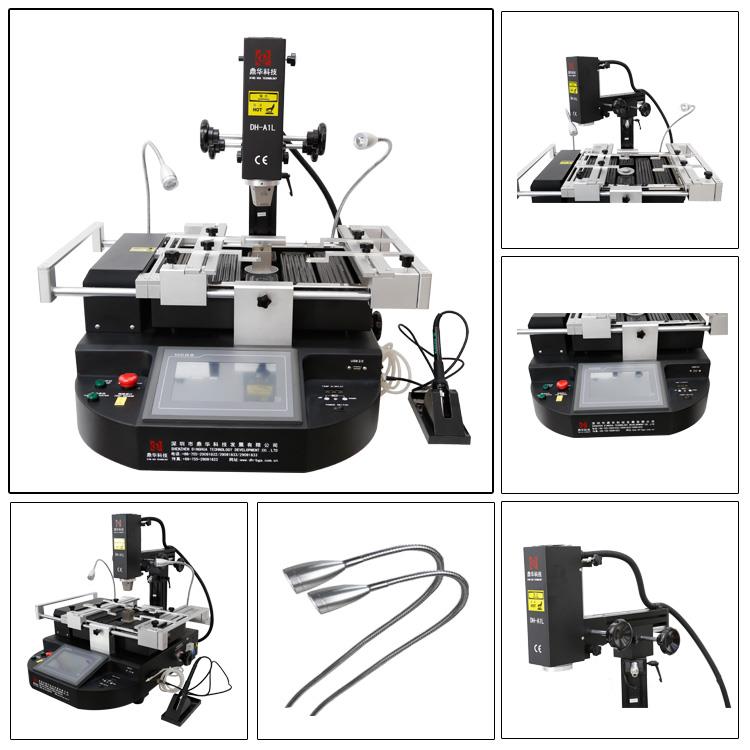

5.תמונות מפורטות של תחנת DH-A1L BGA REWORK





6. פרטי אריזה ומשלוח של תחנת DH-A1L BGA REWORK STATION







פרטי משלוח של תחנת DH-A1L BGA REWORK STATION

מִשׁלוֹחַ:

1. משלוח ייעשה תוך 5 ימי עסקים לאחר קבלת התשלום.

2. משלוח מהיר על ידי DHL, FedEX, TNT, UPS ודרכים אחרות כולל בים או באוויר.







8. פריט דומה

תחנת עיבוד מחדש של bga

מכונת תיקון ניידת

תחנת עיבוד מחדש של ערכת שבבים לטלפון נייד BGA

תחנת עיבוד מחדש של ערכת שבבים של מחשב לוח

תחנת עיבוד מחדש של הנתב

מחשב נייד BGA מערכת תיקון ערכת שבבים

ערכת שבבים לטלפון חכם BGA מערכת הלחמה לתיקון

מכונת הלחמה לתיקון BGA

מכונת ריתוך ערכת שבבים BGA

תחנת תיקון BGA

תחנת ביטול הלחמה של BGA





9. הערות

כפי שכולנו יודעים עד עכשיו, ה-Playstation 3 (PS3) יכול לסבול מאור המוות הצהוב המפחיד (YLOD) ו-Xbox 360 יכול להיגרם עם הבעיה

נקראת טבעת המוות האדומה (RROD). זה מתרחש עקב פגם של יצרן בעת ​​יצירת הלוח ואינו אחראי לכמויות העצומות של החום

נוצר תוך כדי משחק עם המערכת לפרקי זמן ארוכים.

עקב לחץ חום, ה-GPU (שבב גרפי ששולט בכל הוויזואליות המפוארות במשחק שלך), ההלחמה שיוצרת חיבור בין השבב לבין

הלוח נשבר בסופו של דבר. עם הפסקה זו, המערכת שלך תזרוק את השגיאה האימתנית של אור המוות המהבהב. תיקון שיטת Reball - תיקון כדור חוזר זהה

הליך כזרימה חוזרת, אבל עם עוד כמה שלבים מעורבים. במקום רק לחמם את השבב ולתת להלחמה שמתחתיו להמיס, השבב מחומם ל

נקודה שבה ניתן להוריד אותו מהלוח.

כעת כאשר השבב מוסר, יש בערך 200+ נקודות הלחמה זעירות שיש לנקות אותן בעזרת מלחם. אה, ושלא לדבר על כך שאתה חייב

נקה את הלוח מכיוון שהוא מכיל גם 200+ נקודות הלחמה שנותרו מהשאריות. לאחר כל זה ניקה, כעת עליך ליישר את 200+ כדורי הלחמה זעירים על גבי

שבב עם סטנסיל מיוחד והרכבה. להגיד את זה קל, אבל לעשות את זה לא. זה לבדו הוא החלק הכי מעצבן וגוזל זמן של כדור חוזר כשאתה מוזג מסה

כמויות של כדורים על גבי סטנסיל בתקווה שכל אחד מאותם 200+ כדורים מונח כראוי על השבב. לאחר ביצוע זה, אתה צריך להסיר את הסטנסיל ושם

תמיד יהיו כמה כדורים שנדפקים ממקומם שאתה צריך לחפש.

ברגע שזה נעשה, יש לחמם את השבב לבדו עד לנקודה שבה כדורי 200+ נמסים על השבב ונשארים שם. אחרי זה אתה מחכה שיתקרר. ואז, אתה

הנח אותו בחזרה על הלוח וחמם אותו מחדש כדי להמיס את השבב על לוח האם. ועכשיו יש לך מערכת מחודשת! לפעמים זה יכול להיות מאוד מתסכל אם

אפילו כדור אחד לא היה מיושר.
