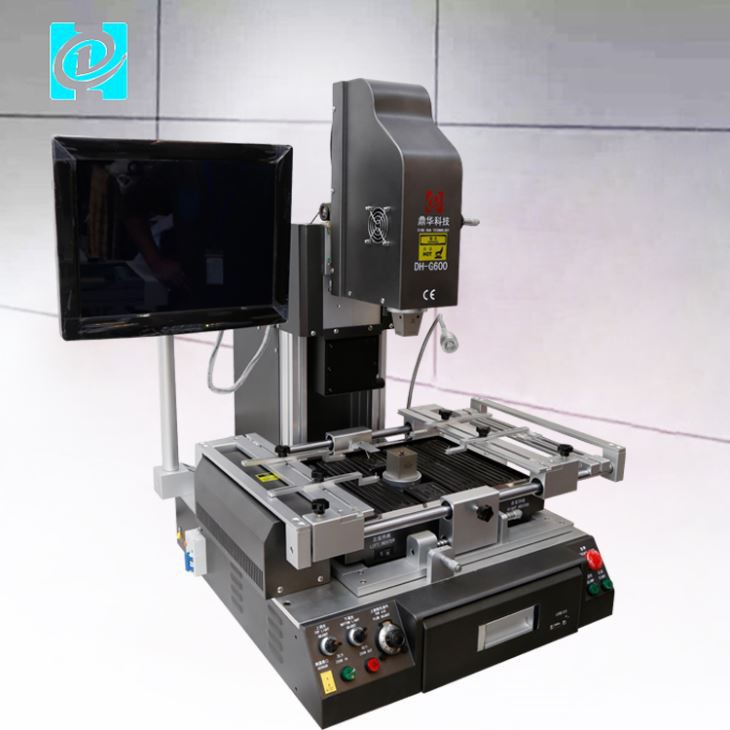

תחנת Labtop BGA Rework אופטית

תחנת עיבוד מחדש למחשב נייד אופטי bga

1. תצוגה מקדימה מהירה:

תכונות של מכונת עיבוד מחדש DH-G600 BGA

1. בשימוש נרחב בהחלפת רמת שבבים במחשבים ניידים, מחשבים, טלפונים ניידים וכו'.

2. הסרה, הרכבה והלחמה אוטומטית.

3. מערכת HD Optical Alignment להרכבה מדויקת של BGA ורכיבים.

4. מיקום לייזר יכול ליישר את שבב BGA ולוח האם במהירות.



פרמטר מוצר שם המוצר מכונת הלחמה והלחמה כוח מוחלט 5300W חימום עליון 1200w חימום תחתון חימום אוויר חם תחתון 1200W, חימום מוקדם IR 2700W כּוֹחַ 220V 50HZ/60HZ מיקום חריץ V, לוחות PCB ניתנים להתאמה בציר X, Y ומצוידים במתקן אוניברסלי בקרת טמפרטורה K-type, לולאה סגורה גודל PCB מקסימום 400x380 מ"מ, מינימום 22x22 מ"מ גודל שבב 2x2-50x50 מ"מ מרווח שבבים מינימלי 0.15 מ"מ חיישן טמפרטורה חיצוני 1 (אופציונלי) N.W. כ 60 ק"ג לוחות אם מתאימים טלפון נייד, מחשב נייד, שולחני, קונסולת משחקים, XBOX360, PS3

3. המאפיינים העיקריים של תחנת העיבוד מחדש DH-G600 BGA

• תחום יישום (מגוון שלם של יישומי עיבוד מחדש)
• מרכזי שירות בקנה מידה בינוני וגדול.
• מכשירים ניידים ומערכות רדיו.
• טלפונים סלולריים, מחשבי כף יד, מחשבי כף יד, מחברות ולוחות אם.
• התקני LAN, צמתי רשת וציוד תקשורת צבאי.
• ציוד רפואי נייד

תכונות:

1. שימושים גמישים לכל סוגי הרכיבים השונים כמו SMD, BGA, CBGA, CCGA, CSP, QFN, MLF, PGA, וכל אפוקסי מיקרו BGA נטולי מטמא... וכו'.

2. מושגים שלבי עיבוד חוזר (Pr-Heating, Soak, Re-Flow וקירור) מלאים לתהליך עיבוד מחדש מדויק וסטנדרטי.

3. IR ללא השפעה על רכיבים סמוכים.

4. חיישן מדידת טמפרטורה רגיש לקבלת קריאת טמפרטורה מדויקת ומיידית.

5. מערכת איסוף פנימית להסרה בטוחה ויציבה של ה-ICs.

6. מערכת קירור להשגת תהליך שלם וסטנדרטי ושלב קירור עבור PCBs.

7. כלי ל-reballing

8. מיקום במהלך תהליך העיבוד מחדש ניתן ליישום באמצעות מצביע לייזר על PCB

9. שולחן XY פועל בצורה מדויקת וחלקה כלול בחבילה.

10. הפעלה קלה וידידותית באמצעות מצבים ידניים.

11. חלה אחריות לשנה.



4. תמונות מפורטות של G600 BGA REWORK STATION

מערכת HD אופטית ליישור עדשות CCD

המצלמה מיובאת מ- Panasonic, יפן כדי להבטיח את דיוק ההחלפה של ±0.01mm

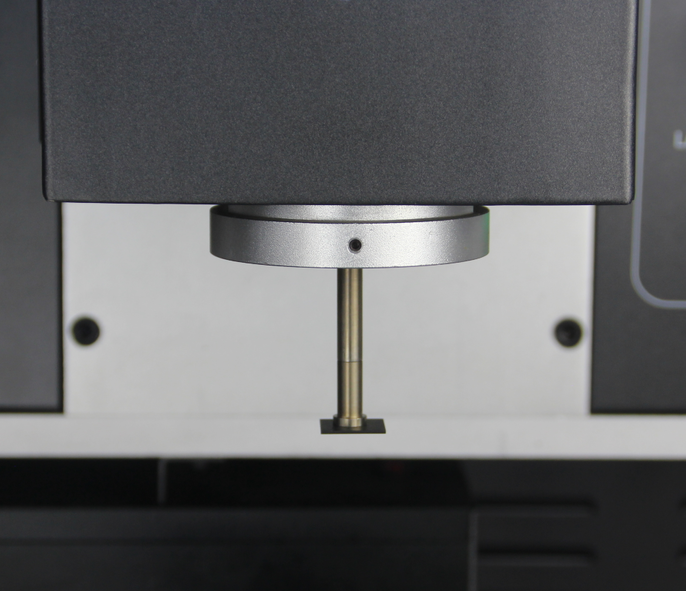

ראש הרכבה עם מכשיר בדיקת לחץ מובנה, להגנה על ה-PCB מפני נזק.

ואקום מובנה בראש ההרכבה קולט שבב BGA באופן אוטומטי לאחר סיום פירוק ההלחמה

עם כוונון זרימת אוויר עליונה, כדי למנוע מ-bga זעיר להתפוצץ.

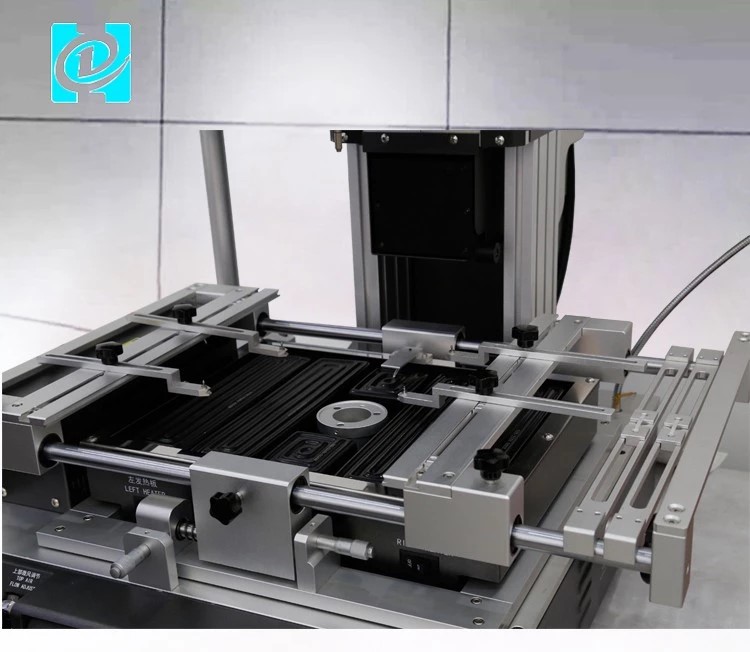

מיקום PCB

חריץ V, לוחות PCB ניתנים להתאמה בציר X ו-Y ומצוידים במתקן אוניברסלי

4. פרופיל החברה

חלק מהלקוחות שלנו

6. אריזה ומשלוח ושירותים של G600 BGA REWORK STATION

אפשרויות משלוח

◆ מדגם יישלח בתוך 5 ימי עסקים לאחר קבלת תשלום מלא. 7-15 ימים עבור הזמנות בכמות גדולה. ◆ משלוח על ידי DHL, FedEx, TNT, EMS ו-UPS express. ניתן גם לשלוח דרך הים.

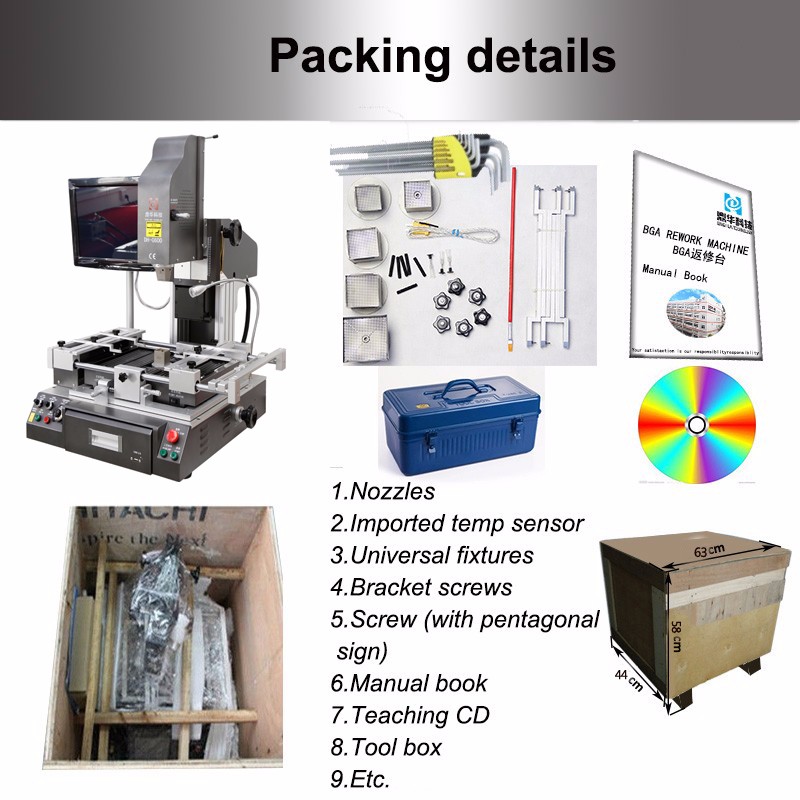

DH-G600 אביזרים

-1 מדריך למשתמש -1 piece LCD -5 יחידות זרבובית אוויר חם: זרבובית עליונה 3 יחידות (31x31 מ"מ, 38x38 מ"מ, 41x41 מ"מ), זרבובית תחתונה 2 יחידות (34x34 מ"מ, 55x55 מ"מ) נ.ב.: ניתן להתאים אישית את גודל פיית האוויר החם בהתאם לגודל השבב שלך -1 סט של שואב ואקום (כולל 4 יחידות) -2 כרית ואקום יחידות -6 מתקן אוניברסלי ליחידים -4 יחידות בורג תומך -6 יחידות ידית שזיף



7. השאלות הנפוצות של תחנת G600 BGA REWORK STATION

ש 1: למה לבחור בנו?

A1:1. ל-Dinghua יותר מ-10 שנות ניסיון.

2. צוות טכנאים מקצועי ומנוסה.

3. עם מוצר איכותי, מחיר נוח, ואספקה ​​בזמן.

4. השב לכל פניותיך תוך 24 שעות.

ש 2: מה דעתך על שיטת המשלוח?

A2: בדרך כלל אנו ניקח אקספרס כגון DHL, FedEx, UPS ו-TNT עבור הזמנות לדוגמה. עבור הזמנות בכמויות גדולות, ייקח טיסות אוויר או משלוח ימי.

ש 3: מהו זמן אספקת ההזמנה בתפזורת?

ת3: זמן אספקת ההזמנה יהיה 5-10 ימי עבודה

ש 4: כמה זמן האחריות שלך?

A4: נמשך 12 חודשים.



8. ידע קשור

ישנן סיבות רבות מדוע אנשים מעבדים מחדש את הציוד האלקטרוני שלהם. הסיבות הנפוצות ביותר הן רכיבים פגומים, הצורך בהחלפת חלקים הנדסיים מיושנים, חיבורי הלחמה לקויים ונפילות הלחמה לא רצויות. חלק מהעבודה הזו מתבצעת במהלך תיקון טלפונים ניידים.

בעת ביצוע עיבוד חוזר, אנשי מקצוע מיומנים חייבים להגן על החלקים שמסביב. הם עושים זאת על ידי שמירה על מתח תרמי על המכלול נמוך ככל האפשר. זה עוזר למנוע התכווצויות שעלולות להיות מסוכנים של הלוח.

השלב הראשון בעיבוד מחדש הוא שימוש באקדח אוויר חם כדי לחמם מכשיר יחיד לתלייה משטחית. זה ממיס את כל חיבורי ההלחמה בין המעגל המודפס להתקן ההרכבה על פני השטח. השלב השני הוא הסרת התקן ההתקנה על פני השטח, והשלב השלישי הוא ניקוי מערך הרפידות על המוליך כדי להסיר את ההלחמה הישנה. הלחמה ישנה ניתנת להסרה בקלות. כל מה שאתה צריך לעשות הוא לחמם אותו לנקודת ההיתוך שלו. למטרה זו משתמשים בצמה לביטול הלחמה, אקדח אוויר חם ומלחם.

כדי להשלים את השלבים לעיל, אנשי מקצוע מיומנים משתמשים במערכת יישור ראייה. הציוד המוביל ברזולוציה גבוהה ומדויק ביותר. מערכת זו מאפשרת למקם את הרכיב החדש במדויק על מערך הרפידות.

לאחר שהכל נעשה, התקן ההרכבה על פני השטח מולחם על לוח המעגלים. פרופיל ההלחמה משמש לחימום מראש של לוח המעגלים. הוא משמש גם לחימום החיבורים בין המעגל המודפס למכשיר.
