תחנת SMD Rework עם מצלמה
1. מערכת יישור אופטי
2. מחוון ריכוז לייזר
3. חימום מוקדם אינפרא אדום
4. שני חימום אוויר חם
תיאור

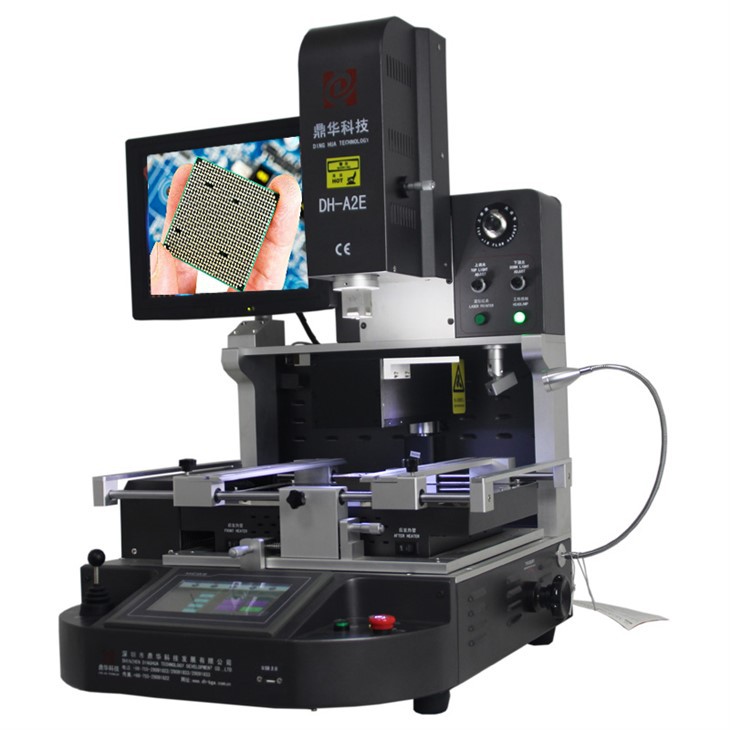

תחנת SMD Rework עם מצלמה DH-A2E
תחנת SMD Rework עם מצלמה (Surface Mounted Device Rework Station) היא כלי מיוחד
משמש בתיקון וייצור אלקטרוניקה להסרה והחלפה של רכיבים במעגלים מודפסים (PCB).
זהו ציוד שמחמם רכיבים המוחלפים על ידי שימוש באוויר חם, ובמקביל יש לו גם מובנה
מצלמה כדי לאפשר ראות טובה יותר.
הסרת הלחמה ברמת שבב
מפרטים:
| 1 | כוח מוחלט | 5200w |
| 2 | 3 גופי חימום עצמאיים | אוויר חם למעלה 1200w, אוויר חם תחתון 1200w, חימום מוקדם אינפרא אדום תחתון 2700w |
| 3 | מתח | AC220V±10% 50/60Hz |
| 4 | חלקים חשמליים | מסך מגע בגודל 7 אינץ' + מודול בקרת טמפ' חכמה ברמת דיוק גבוהה + דרייבר מנוע צעד + PLC + תצוגת LCD + מערכת CCD אופטית ברזולוציה גבוהה + מיקום לייזר |
| 5 | בקרת טמפרטורה | K-Sensor לולאה סגורה + PID אוטומטי פיצוי טמפ' + מודול טמפ', דיוק טמפ' בתוך ±2 מעלות. |
| 6 | מיקום PCB | חריץ V + מתקן אוניברסלי + מדף PCB נייד |
| 7 | גודל PCB ישים | מקסימום 370x410 מ"מ מינימום 22x22 מ"מ |
| 8 | גודל BGA ישים | 1*1 מ"מ ~ 80x80 מ"מ |
| 9 | ממדים | 600x700x850 מ"מ (L*W*H) |
| 10 | משקל נטו | 70 ק"ג |
יישומים:
מאפיין:

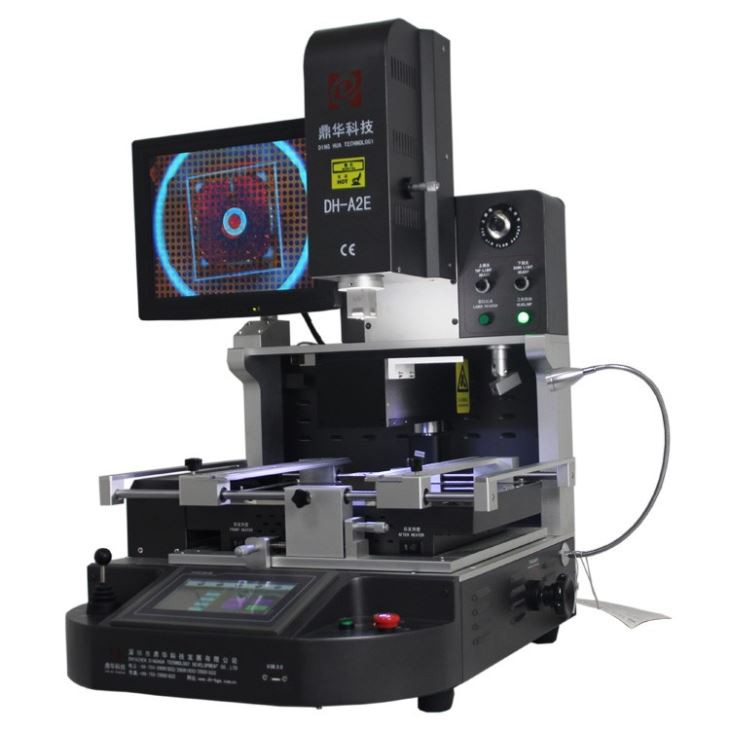

תחנת SMD Rework עם מצלמה DH-A2E
לתחנת עיבוד מחדש DH-A2E SMD עם מצלמה יש שני מחממי אוויר חם, אחד עליון ואחד תחתון, עבור מלא
ביטול הלחמה והלחמה ניתנים לשליטה המספקים תוצאות מוצקות מבלי להזיז אפילו הקטן ביותר
רכיבים.
לחימום מוקדם, מחמם האוויר החם התחתון מוקף ב-2700W "Rapid IR" מתחת למים. ה-IR הזה
מחמם מראש מעלה בעדינות את הטמפרטורה של המחשב או מצע ה-LED כדי למנוע עיוות ולהפחית מתח
על הרכיבים ומפרקי ההלחמה הסמוכים לאתר העיבוד מחדש. תנורי האינפרא אדום סגורים במלואם
תא מוגן זכוכית המפזר במהירות חום ומונע נפילה של פסולת לתוך פגעי מזג האוויר,
הבטחת בטיחות המפעיל, תחזוקה מופחתת וניקוי קל.
רשימת דברים לארוז :
חומרים: מארז עץ חזק + מוטות עץ + כותנת פנינה הוכחה עם סרט
תחנת עיבוד מחדש SMD 1 יחידה עם מצלמה
עט מברשת 1 יחידה
מדריך הוראות 1 יחידה
וידאו CD 1 יחידה
3 יחידות חרירים עליונים
2 יחידות חרירי תחתון
4 יחידות מתקנים אוניברסליים
4 יחידות ברגים מהודקים
בורג תמיכה 5 יחידות
גודל פראייר: קוטר ב-2,4,8,10,11 מ"מ
מפתח משושה פנימי: M2/3/4
גודל: 81*76*85 ס"מ
משקל ברוטו: 115 ק"ג
משלוח גמיש
•TNT
•DHL
•FedEx
•יו פי אס
•EMS
•על ידי ים
סרטון של תחנת העיבוד מחדש של BGA:
