IC שבבי מערכת חימום מוקדם אינפרא אדום שולחן ריתוך

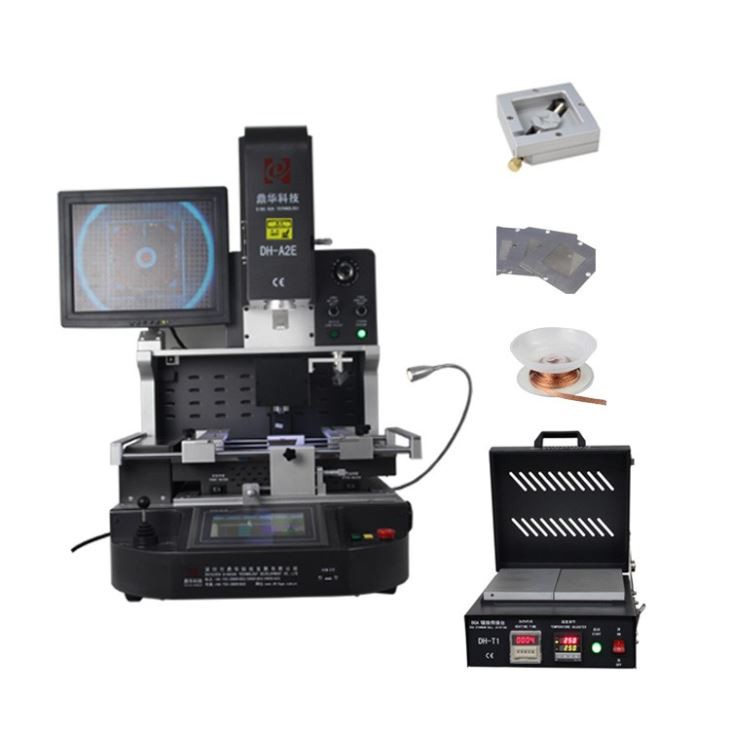

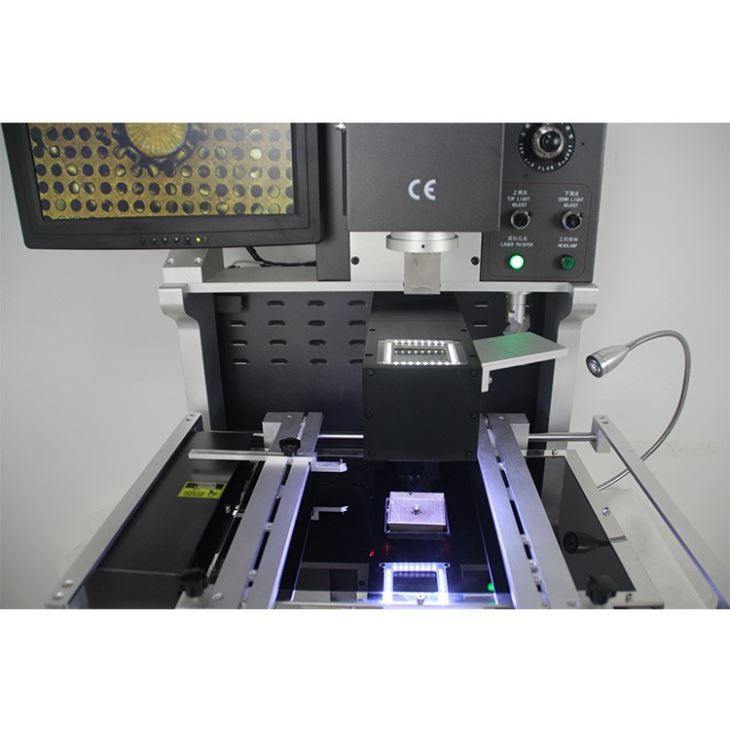

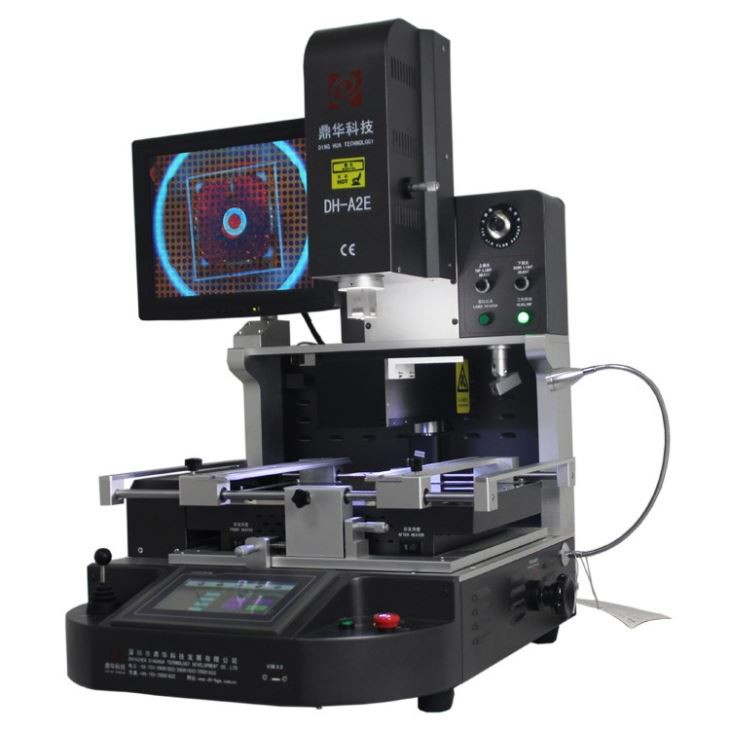

                    IC שבבי מערכת חימום מוקדם אינפרא אדום שולחן ריתוך DH-A2E



Reballing BGA כדור ופח:



כדור מחדש הוא תהליך המשמש בתיקון אלקטרוניקה כדי להחליף את כדורי ההלחמה על שבב Ball Grid Array (BGA). התהליך כולל הוצאת הכדורים הישנים, ניקוי משטח השבב והנחת כדורים חדשים ואיכותיים על השבב.

הכדורים המשמשים בכדור מחדש עשויים בדרך כלל מפח או מסגסוגת פח-עופרת. חומרים אלו נבחרים בשל יכולתם ליצור קשר חזק עם השבב ובשל נקודות ההיתוך הנמוכות שלהם, אשר מקלות על תהליך ה-reballing.

פח הוא בחירה נפוצה מכיוון שהוא קל משקל ובעל מוליכות חשמלית טובה. עם זאת, כדורי סגסוגת עופרת בדיל מועדפים כאשר ה-BGA ייחשף לטמפרטורות גבוהות יותר, כגון ביישומי רכב או תעשייתיים.

בסך הכל, הבחירה בין כדורי פח וסגסוגת עופרת בדיל תלויה בצרכים הספציפיים של מערכת האלקטרוניקה המתוקנת.



מפרטים

1	כוח מוחלט	5200w
2	3 גופי חימום עצמאיים	אוויר חם למעלה 1200w, אוויר חם תחתון 1200w, חימום מוקדם אינפרא אדום תחתון 2700w
3	מֶתַח	AC220V±10% 50/60Hz
4	חלקים חשמליים	מסך מגע 7 אינץ' + מודול בקרת טמפ' אינטליגנטית ברמת דיוק גבוהה + נהג מנוע צעד + PLC + תצוגת LCD + מערכת CCD אופטית ברזולוציה גבוהה + מיקום לייזר
5	בקרת טמפרטורה	K-Sensor לולאה סגורה + PID אוטומטי פיצוי טמפ' + מודול טמפ', דיוק טמפ' בתוך ±2 מעלות.
6	מיקום PCB	חריץ V + מתקן אוניברסלי + מדף PCB נייד
7	גודל PCB ישים	מקסימום 370x410 מ"מ מינימום 22x22 מ"מ
8	גודל BGA ישים	2x2 מ"מ ~ 80x80 מ"מ
9	מידות	600x700x850 מ"מ (L*W*H)
10	משקל נטו	70 ק"ג

יישומים



בשימוש נרחב בתיקון רמת שבבים במוצרים הבאים:
1. PCBA למחשב נייד ושולחן עבודה
2. קונסולת משחקים, כגון Xbox one, לוחות אם של Play Station 4
3. טלפון נייד PCBA, כגון לוחות אם של אייפון
4. לוח אם ממיר טלוויזיה וטלוויזיה
5. לוח אם שרת, מדפסת, מצלמה וכו'



מְאַפיֵן



שבבי ICמערכת חימום מוקדם אינפרא אדוםשולחן ריתוך DH-A2E

1. 1, בשימוש נרחב בתיקון ברמת שבב בטלפונים ניידים, לוחות בקרה קטנים או לוחות אם זעירים וכו '.

2. 2, עיבוד מחדש של BGA, CCGA, QFN, CSP, LGA, SMD, LED וכו'.

3. 3, הלחמה אוטומטית, הרכבה והלחמה. שבב איסוף אוטומטי עם השלמת הסרת ההלחמה.

4. 4, HD CCD מערכת יישור אופטי עבור מדויק. הרכבה של BGA ורכיבים.

5. 5, דיוק הרכבה של BGA בתוך 0.01 מ"מ, שיעור הצלחת תיקון 99.9%

6. 6, פונקציית בטיחות מעולה עם הגנת חירום.

7. 7, פעולה ידידותית למשתמש, מערכת ארגונומית רב תכליתית.

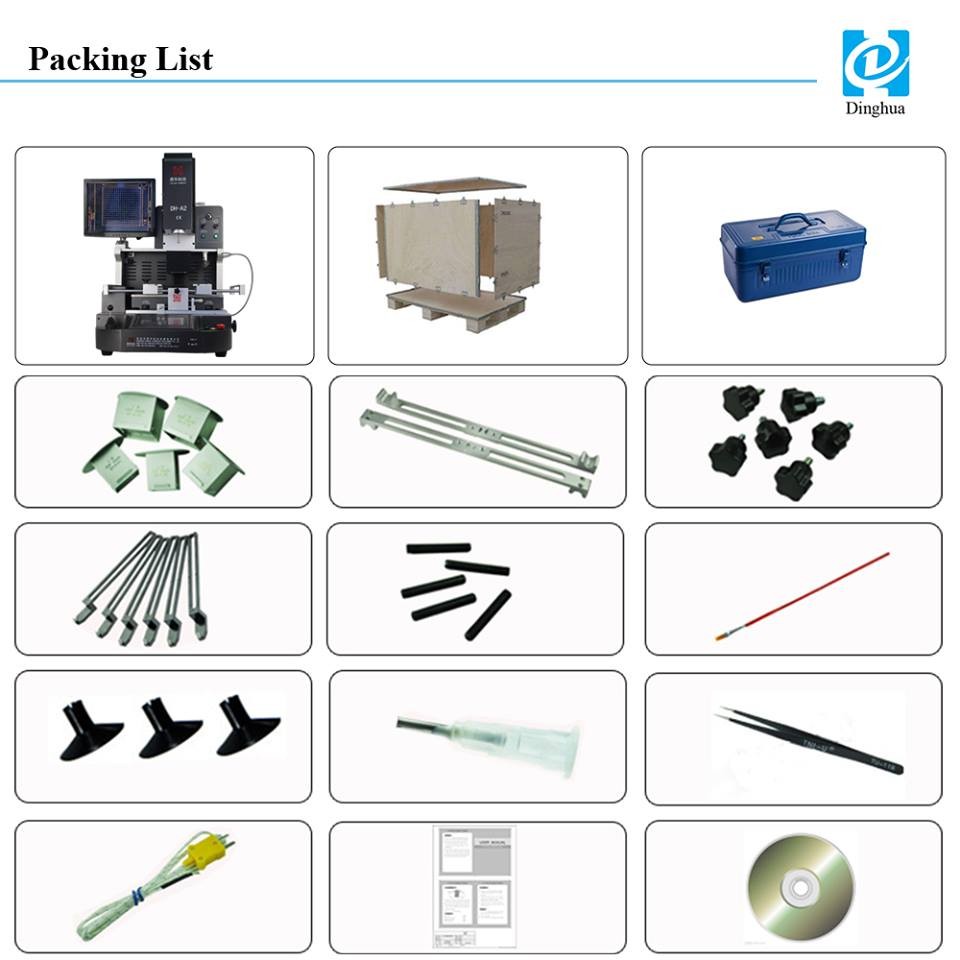

רשימת אריזה:

חומרים: מארז עץ חזק + סורגים מעץ + כותנות פנינה מוכחות עם סרט

1 pc שבבי IC שולחן ריתוך מערכת חימום מוקדם אינפרא אדום

עט מברשת 1 יחידה

מדריך הוראות 1 יחידה

וידאו CD 1 יחידה

3 יחידות חרירים עליונים

2 יחידות חרירי תחתון

6 יחידות מתקנים אוניברסליים

6 יחידות ברגים מהודקים

בורג תמיכה 4 יחידות

גודל פראייר: קוטר ב-2,4,8,10,11 מ"מ

מפתח משושה פנימי: M2/3/4

גודל: 81*76*85 ס"מ





משקל ברוטו: 115 ק"ג



1. נמסר באוויר DHL, FedEx, TNT, EMS, UPS.

2. נמסר על ידי הים במחיר זול יותר, אבל זה לוקח יותר זמן

3. מועד האספקה ​​הוא בתוך 5-7 ימים לאחר קבלת התשלום המלא.

1. כל המכונות ייבדקו היטב במשך 3 ימים לפני המשלוח

2. אחריות המכונה כולה למשך שנה
