תחנת עבודת BGA אינפרא אדום קטנה
DH -6500 היא תחנת עיבוד BGA אינפרא אדום לחלוטין עם 2 אזורי חימום IR, אזור החימום העליון IR הוא 80*80 מ"מ, אזור חימום IR נמוך יותר המשמש לגודל PCB, מקסימום 360*300 מ"מ, הרבה יותר גדול מאשר מדגמים דומים אחרים, המתאים ל- Xbox, מכונה, קרני טלוויזיה {}}}}}} {}} {}} {} {} {} {} {} {} {} {} {} {} {} {} {} {} {} {}
תיאור
תחנת עבודת ה- BGA הקטנה של BGA היא כלי קומפקטי ויעיל המיועד לתיקון ועיבוד מחדש של BGA, SMD ורכיבים אלקטרוניים אחרים . היא משתמשת בטכנולוגיית חימום אינפרא אדום כדי להבטיח חלוקת חום אחידה, תוך צמצום הסיכון של נזק לרכיבים סמוכים {}}} אידיאלי לתפעול קטן של טמפרטורה של טמפרטורה, 3}}} gatile uptions, 3} uppations uppations uppatoriations, 3} gatial upicators, 3} gaturatories, התחנה מתאימה למשימות של סילוק, הלחמה ושיבוי מחדש ב- PCBs . טביעת הרגל הקטנה שלה הופכת אותה למושלמת לשימוש בסביבות מוגבלות בחלל .
DH -6500 תחנת עבודת BGA אינפרא אדום
ה- DH -6500 פותח ומשמש בשוק במשך יותר מעשר שנים . הוא מורכב בעיקר משני אזורי חימום IR ושני בקרי טמפרטורה . המערכת פשוטה וקלה לתפעול, והיא משמשת באופן נרחב בתחומי משחק, טלוויזיות ותעשיות מקומיות אחרות {}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}} באופן מקומי אחר מקומי {}}}}.
אזור החימום העליון של האינפרא אדום כולל תנור קרמי בגודל 80 × 80 מ"מ עם טווח אורך גל של 2-8 מיקרומטר, שנספג בקלות על ידי מרבית החומרים השחורים והצבעוניים קלילים . היחידה תומכת 110–250V ב 50/60Hz.

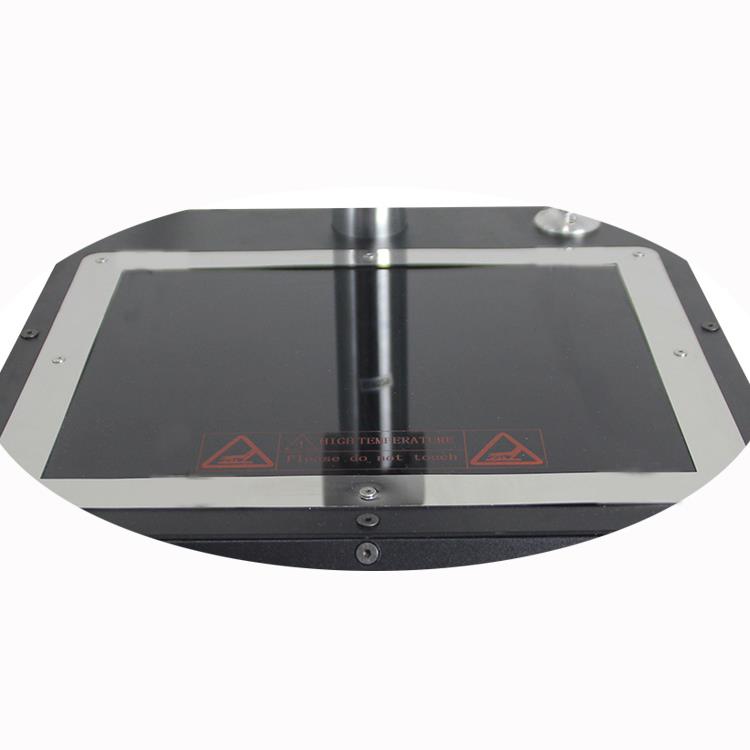

אזור החימום הקדמי התחתון של ה- IR מצויד במגן זכוכית אנטי-גבוהה בטמפרטורה, המספק חימום אחיד יותר כדי להבטיח הגנה טובה יותר של רכיבים גדולים במהלך חימום {}}}

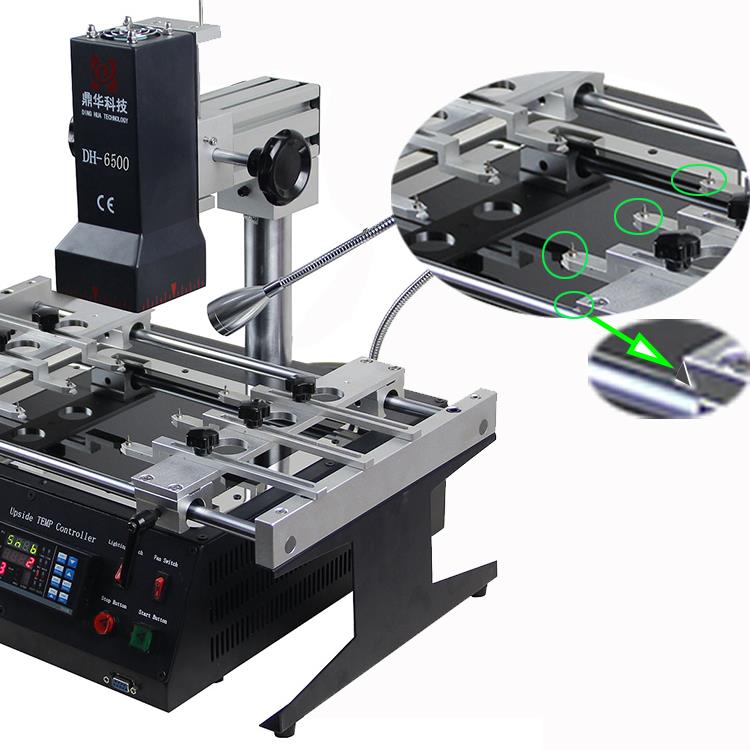

המערכת כוללת V-groev, קטעי תנין, וגופי אוניברסאליים מטלטלין, שיכולים להכיל לוחות אם של צורות שונות, ומאפשרות להתייחס אליהם בבטחה במיקום האופטימלי להלחמה או לדיסוס.
גודל ה- PCB המרבי הנתמך הוא 360 × 300 מ"מ, וגדלי הרכיבים נעים בין 2 × 2 מ"מ עד 78 × 78 מ"מ .

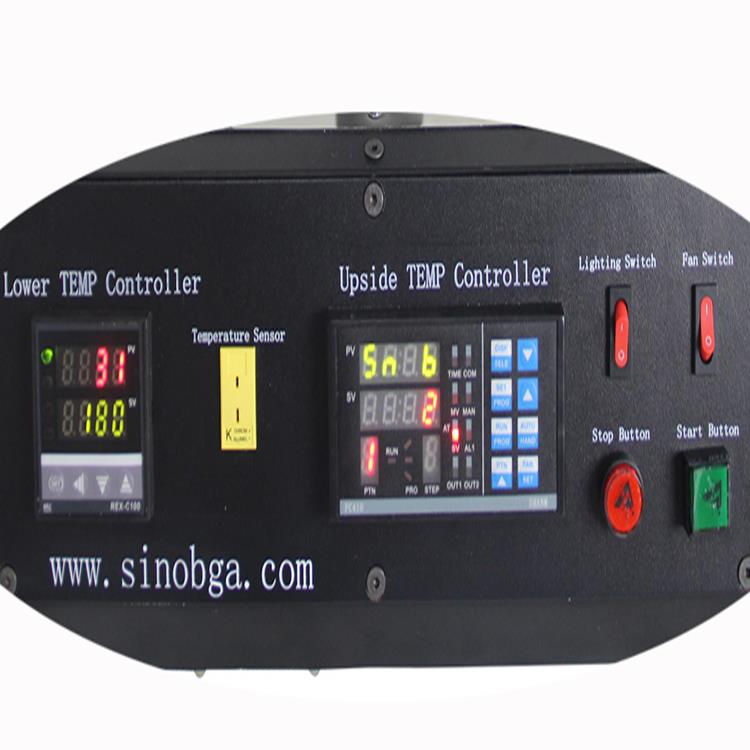

תכונות מכונות IR דיגיטליות
- שני בקרי טמפרטורה
- ניתן לשמור עשרה פרופילי טמפרטורה
- צמד תרמי חיצוני אחד לניטור טמפרטורה בזמן אמת
- כפתורים עם קידוד צבע להפעלה קלה
מפרט טכני של תחנת עבודת ה- BGA האינפרא אדום
| פָּרָמֶטֶר | מִפרָט |
| ספק כוח | 110–250V, 50/60 הרץ |
| כּוֹחַ | 2500W |
| אזורי חימום | 2 אזורי IR |
| גודל PCB | עד 300 × 360 מ"מ |
| גודל רכיב | 2 × 2 עד 78 × 78 מ"מ |
| משקל נטו | 16 ק"ג |
שאלות נפוצות
ש: האם אוכל להפוך למפיץ שלך במדינה שלי?
ת: כן, אתה יכול .
ש: האם יש חברות ידועות המשתמשות במוצרים שלך?
ת: כן, חברות כמו גוגל, Huawei ו- Mitsubishi משתמשות במוצרים שלנו .
ש: האם אתה מקבל הצעות חדשות לעיצוב מוצרים?
ת: כן, אם יש לך רעיונות חדשים לעיצוב או פתרונות, אנא צור איתנו קשר ב John@dinghua-bga.com .
ש: האם אוכל לקנות ישירות מארצך?
ת: כן, אנו יכולים לשלוח את המוצר ישירות לדלתך באמצעות משלוח אקספרס .
כמה טיפים לגבי תחנת העבודה המחודשת של IR BGA
מהו פרופיל?
פרופיל הוא עקומת הטמפרטורה שתחנת העבודה המחודשת עוקבת אחריה רכיבי BGA של סופר והלחמה .
הפרופיל מורכב מארבעה שלבים מובחנים, המוסברים להלן:
- מראש:שלב זה מביא את הלוח לטמפרטורה אחידה בין 150 מעלות ל -180 מעלות . טמפרטורה זו אינה משפיעה על מפרקי ההלחמה אלא מפחיתה את הפרש הטמפרטורה (דלתא T) בין החלק העליון לתחתית, ומונעת נזק ללוח או BGA.
- לְהַשְׁרוֹת:בשלב זה, הלוח מחומם כדי להפעיל את השטף . זה חשוב מכיוון שיש להפעיל את השטף במסגרת זמן ספציפית כדי לבצע את הפונקציה שלו כראוי .
- מחדש:במהלך שלב זה, כדורי ההלחמה נמסים וקשרים לקשרים לרפידות . זה קריטי ששלב זה נמשך פרק הזמן הנכון שכן רכיבים אינם יכולים לעמוד בחשיפה ממושכת לטמפרטורות גבוהות {}} בדרך כלל, BGA נגרם בסביבות 260 תואר ב -260 שניות {{5} נגרם טמפרטורות מעל 260 מעלות ב 260 תואר BGA. חבילות .
- לְהִתְקַרֵר:שלב זה כולל קירור מבוקר של ה- BGA, בדרך כלל בקצב שאינו יעלה על 2-3 מעלות לשנייה, כדי למנוע לחץ תרמי .
