מערכת SMT Pick & Place Reball
1.מערכת יישור אופטית2.מיקום לייזר3.מחמם עליון וזרבובית 2 ב-14.ממשק מסך מגע HD
תיאור
מערכת SMT Pick & Place Reball
מערכת Auto Reball היא ככל הנראה מותג או דגם ספציפי של ציוד המשמש בייצור או תיקון אלקטרוניקה.
זה עשוי להיות מכונה או כלי שנועדו לבחור ולהניח רכיבים קטנים על גבי לוח מעגלים או להפעיל מחדש (להחליף) פגומים
רכיבים על לוח. ללא הקשר או מידע נוסף, קשה לספק הסבר מפורט יותר.
הדגמת מבצע:
ביטול הלחמה של BGA כדור ופח
מפרטים:
| 1 | כוח מוחלט | 5200w |
| 2 | 3 גופי חימום עצמאיים | אוויר חם למעלה 1200w, אוויר חם תחתון 1200w, חימום מוקדם אינפרא אדום תחתון 2700w |
| 3 | מתח | AC220V±10% 50/60Hz |
| 4 | חלקים חשמליים | מסך מגע 7 אינץ' + מודול בקרת טמפ' אינטליגנטית ברמת דיוק גבוהה + דרייבר מנוע צעד + PLC + תצוגת LCD + מערכת CCD אופטית ברזולוציה גבוהה + מיקום לייזר |
| 5 | בקרת טמפרטורה | K-Sensor לולאה סגורה + PID אוטומטי פיצוי טמפ' + מודול טמפ', דיוק טמפ' בתוך ±2 מעלות. |
| 6 | מיקום PCB | חריץ V + מתקן אוניברסלי + מדף PCB נייד |
| 7 | גודל PCB ישים | מקסימום 370x410 מ"מ מינימום 22x22 מ"מ |
| 8 | גודל BGA ישים | 2x2 מ"מ ~ 80x80 מ"מ |
| 9 | ממדים | 600x700x850 מ"מ (L*W*H) |
| 10 | משקל נטו | 70 ק"ג |
יישומים:
מאפיין:

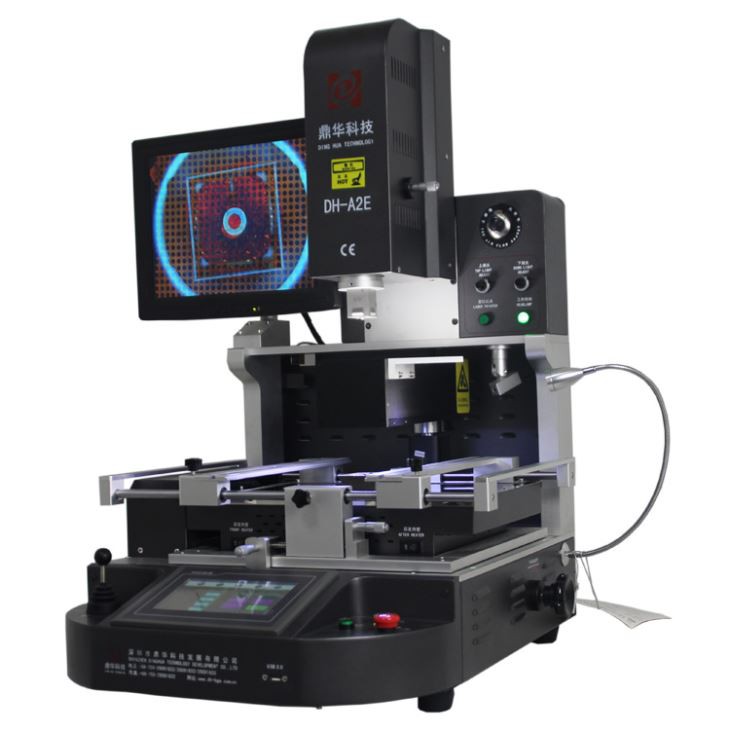

SMT Pick & Place Reball System DH-A2E
DH-A2E נועד לעבוד מחדש SMD / BGA / uBGA / QFN / LEDs על מכלולי PCB קטנים עד בינוניים גדולים עם
עד קיבולת PCB של 18 אינץ'/450 מ"מ. הוא עמוס בתכונות מתקדמות המספקות יתרונות רבים כולל היתרונות הגבוהים ביותר
ביצועים ואיכות הלחמה זמינים בכל מקום, אך הוא נשאר פשוט להגדרה ולשימוש. רק עם הטובים ביותר
רכיבים לדיוק אופטימלי, שהיא המערכת הנמכרת ביותר שלנו ואחת מתחנות ה-BGA Rework בעלות הביצועים הטובים ביותר
עוֹלָמִי.
רשימת דברים לארוז :
חומרים: מארז עץ חזק + סורגים מעץ + כותנות פנינה מוכחות עם סרט
עט מברשת 1 יחידה
מדריך הוראות 1 יחידה
וידאו CD 1 יחידה
3 יחידות חרירים עליונים
2 יחידות חרירי תחתון
6 יחידות מתקנים אוניברסליים
6 יחידות ברגים מהודקים
בורג תמיכה 4 יחידות
גודל פראייר: קוטר ב-2,4,8,10,11 מ"מ
מפתח משושה פנימי: M2/3/4
גודל: 81*76*85 ס"מ
משקל ברוטו: 115 ק"ג
משלוח באמצעות FedEx, DHL, UPS וכו'. שירות שליחים מדלת לדלת תוך 3-5ימים
