1.Application של VGA כרטיס אופטי BGA תחנת עבודה

לוח האם של המחשב, הטלפון החכם, המחשב הנייד, לוח MacBook ההיגיון, מצלמה דיגיטלית, מזגן, טלוויזיה וציוד אלקטרוני אחר מן התעשייה הרפואית, תעשיית התקשורת, תעשיית הרכב, וכו '

מתאים עבור סוג אחר של שבבים: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, שבב LED.

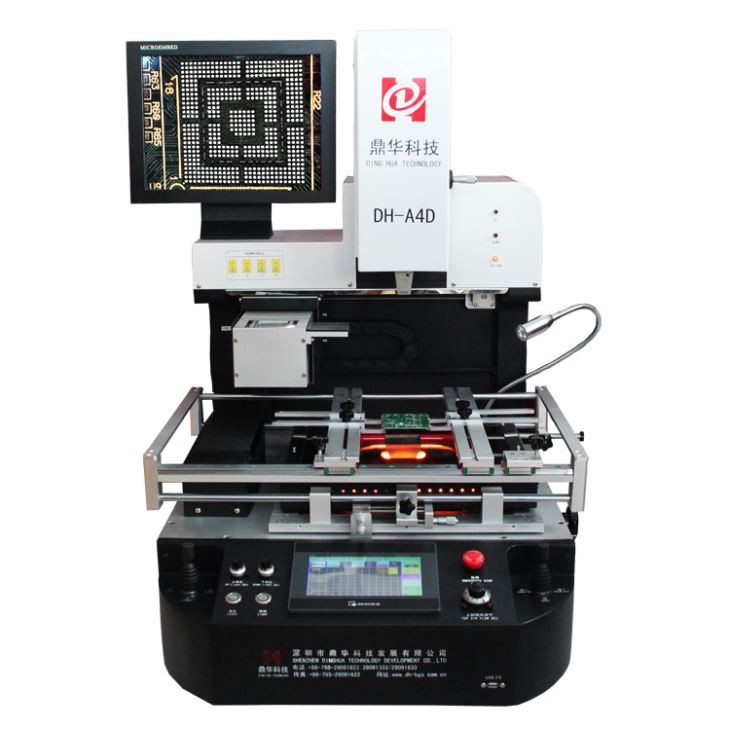

2.Product תכונות של כרטיס VGA VGA אופטי תחנת עבודה

• desoldering, הרכבה ו הלחמה באופן אוטומטי.

• מערכת יישור אופטי מדויקת

עם 15inches ו 1980, גם לאחר נקודות הלחמה קטן ניתן לראות לחלוטין, זום 10x ~ 220x.

• מחשב שהוא המוח של מכונה, אשר עבור PLC ו - PID נשלט.

• ואקום מובנה בראש הרכבה מרים שבב BGA באופן אוטומטי לאחר השלמת desoldering.

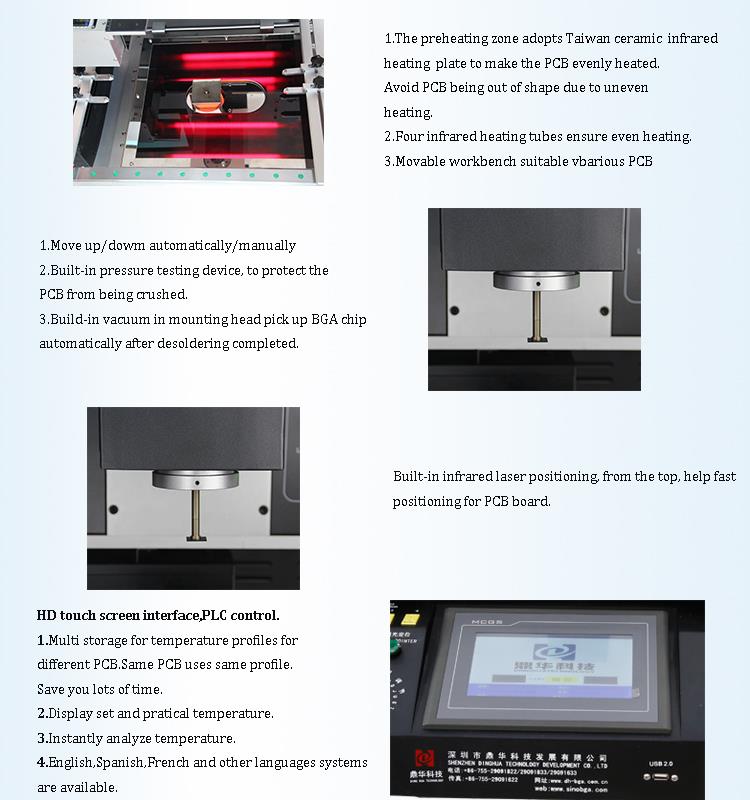

• אזור חימום אינפרא אדום, צינורות חימום סיבי פחמן, אור כהה קל להיספג על ידי מעגלים מודפסים, ואת אזור חימום אינפרא אדום ניתן להעביר את המיקום הנכון.

3.Specification של כרטיס VGA UGA כרטיס מחדש תחנת עבודה

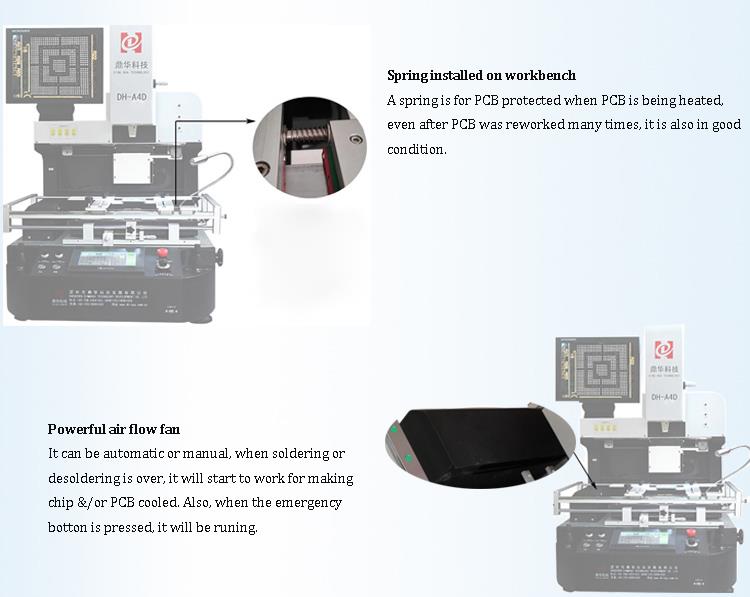

4.Details של כרטיס VGA VGA אופטי

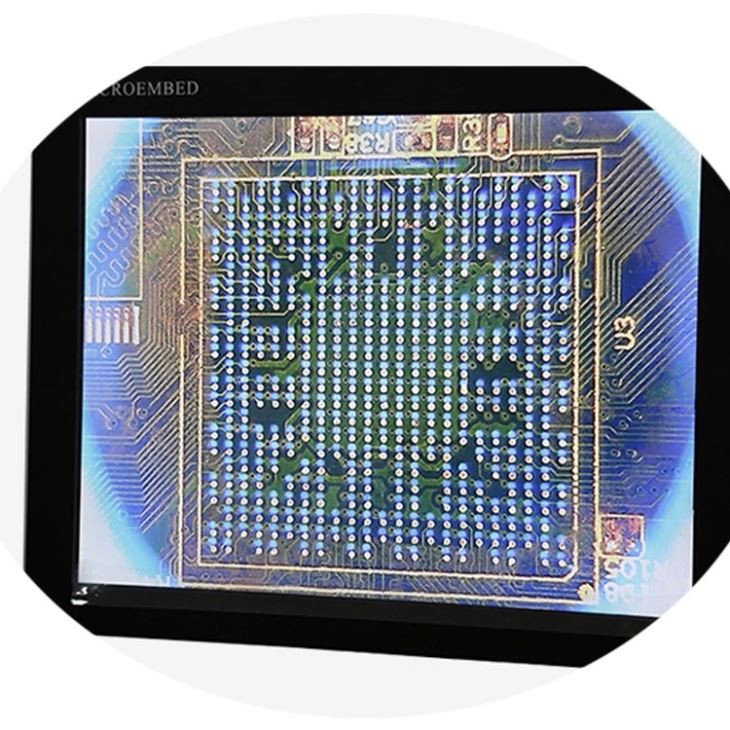

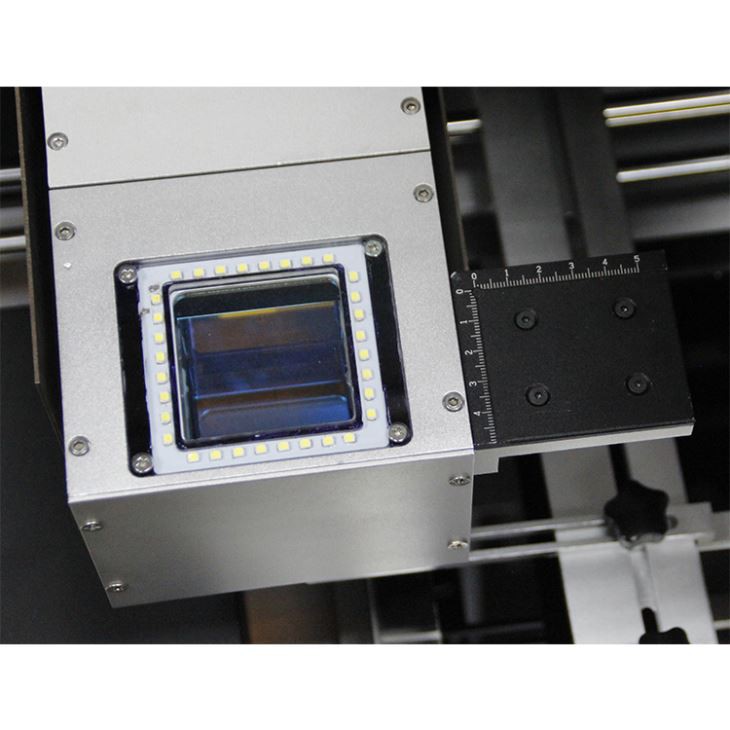

1.A מצלמת CCD (מערכת יישור אופטי מדויק);

2.HD תצוגה דיגיטלית;

3. מיקרומטר (כוונון זווית שבב);

4.3 תנורים עצמאיים (אוויר חם & אינפרא אדום);

5. מיקום לייזר;

6. ממשק מסך מגע HD, בקרת PLC;

7. פנס קדמי.

5. מדוע לבחור את כרטיס ה- VGA של VGA?

6.Certificate של כרטיס VGA UGA כרטיס שחזור עבודה

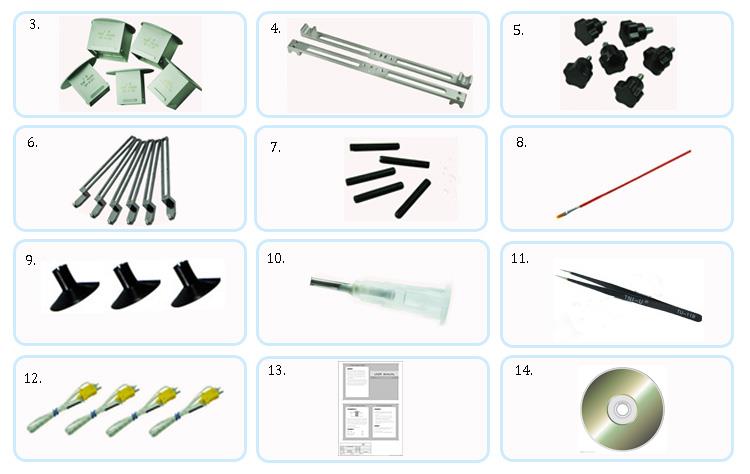

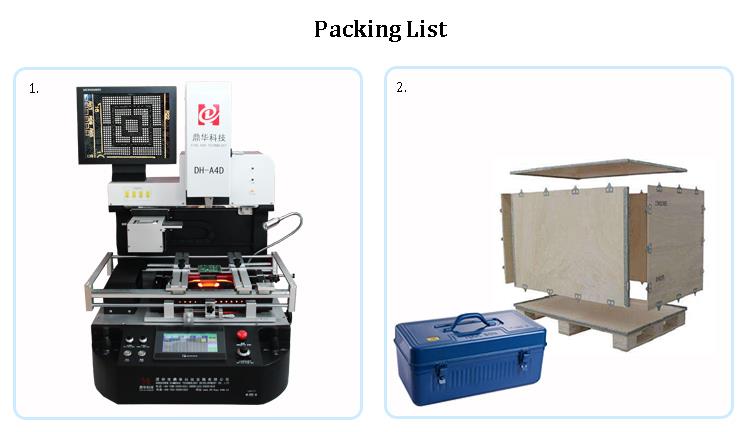

7.Packing & המשלוח של כרטיס

8.The שאלות ותשובות של כרטיס VGA UGA כרטיס

כיצד למדוד את האות תחת החבילה BGA?

כדי למדוד את האות מתחת BGA, יש בערך שני תרחישים: תרחיש A: מדידה של צורת גל ב IO מהירות נמוכה הפעולה של השבב; תרחיש ב: מדידת איכות האות במהירות IO מהירה. תרחיש תרחיש: למדוד IO במהירות נמוכה. ניתן להשאיר את נקודת הבדיקה בשלב הסכימטי ולמקם אותה במצב מדידה טוב. אם אין לך נקודת בדיקה, אתה יכול רק לטוס. ישנם שני מקרים כאן: ראשית, אם הסיכה להיבדק קרוב לקצה שבב, אתה יכול לעוף ישירות מתוך כרית. שיטת טיסה המעופף: 1, הראשון לקחת את השבב, לבחון את המצב של הכדור, אם אין פח רציפה צורה טובה יותר, שבב זה ניתן להחזיר למקום. כמובן, אם אתה לא לבחור את זה, אתה יכול רק לזרוק אותו ולשנות אותו. 2. חוט אמייל נשרף עם קצה קטן מאוד, ברזל הלחמה משמש על כרית PCB. לרדד את הקו כדי לוודא שזה לא חזק, אחרת, זה יהיה להקפיץ כאשר האקדח נושף. 3, שבב בחזרה במקום. אקדח נושף. עיין התשובה שלי אחרים "יד הלחמה BGA". שנית, אם הסיכה להיבדק רחוק מהקצה, כגון השורה השלישית, שיעור ההצלחה הוא נמוך למדי. מומלץ להסיר את השבב ולעוף את כל הסיכות על משטח. איזה מבחן למדוד. תרחיש B: עבור IO במהירות גבוהה, כגון USB, MIPI, DDR וכו ', השארת נקודות בדיקה וקווים מעופפים אינה רצויה, כך שרק האות ניתן למדידה, ואיכות האות לא ניתנת למדידה מדויקת. יתר על כן, נקודת הבדיקה עצמה תופסת שטח חיווט יקר ומביא להשפעה רעה על עכבת הסיום. השבב ניתן רק להסיר את הפרמטרים S נמדדים ישירות על כרית תחת בדיקה.
