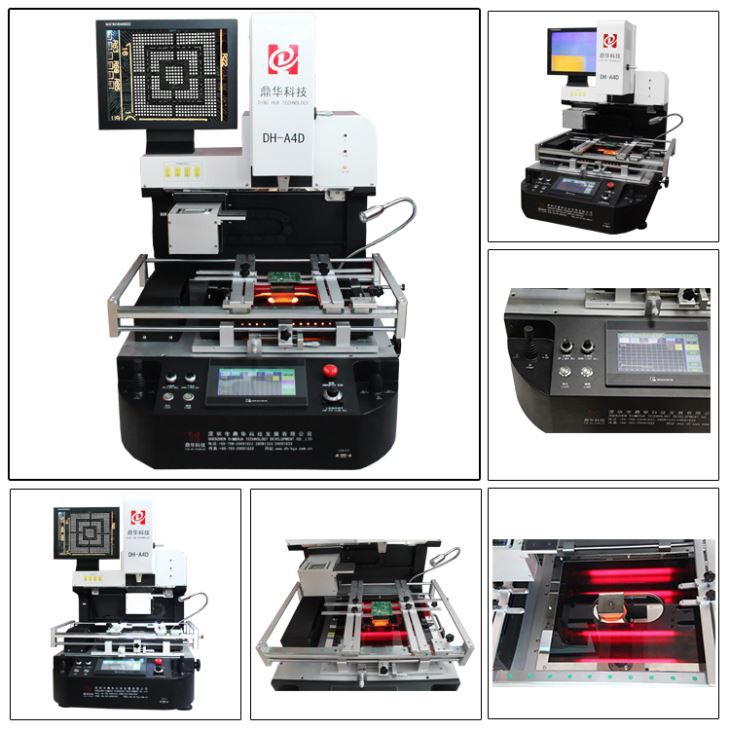

קצה היי-טק DH-A4D עם הרכבה איכותית במיוחד, יישור אופטי אינטליגנטי תחנת עיבוד מחדש של BGA

מִפרָט



כוח מוחלט	6800W
מחמם עליון	1200W
מחמם תחתון	2 1200W, תנור IR אינפרא אדום גרמני 3 4200W
מֶתַח	AC220V/110V ±10％ 50Hz/60Hz
מצב פעולה	פעולת ג'ויסטיק כפול. מיקום אוטומטי לחלוטין, הלחמה, קירור, אינטגרציה.
עדשת מצלמת CCD אופטית	אוטומטי קדימה / אחורה, ימינה / שמאלה, או ידני באמצעות ג'ויסטיקים
הגדלה של מצלמה	2.0 מיליון פיקסלים (זום דיגיטלי פי 10X-180X פעמים)
כוונון עדין של שולחן העבודה:	±15 מ"מ קדימה/אחורה, ±15 מ"מ ימינה/שמאלה
מיקום BGA	מיקום לייזר, מיקום מהיר ומדויק של PCB ו-BGA
מהירות אוויר גבוהה ביותר	ניתן לכוונון על ידי כוונון כפתור, למנוע תנועה של BGA זעיר.
מיקום PCB	מיקום חכם, PCB ניתן לכוונון בכיוון X, Y עם "תמיכה ב-5 נקודות" + תושבת Pcb עם חריץ V + מתקנים אוניברסליים.
בקרת טמפרטורה	חיישן K, לולאה קרובה, בקרת PLC, דרייבר סרוו
דיוק מיקום:	±0.01 מ"מ
דיוק טמפ'	מעלה אחת ±
תְאוּרָה	נורת עבודה לד טייוואן, מתכווננת בכל זווית
אחסון פרופיל טמפרטורה	50000 קבוצות
גודל PCB	מקסימום 500×420 מ"מ מינימום 22×22 מ"מ
שבב BGA	1x1 - 80x80 מ"מ
מרווח שבבים מינימלי	0.1 מ"מ
חיישן מזג חיצוני	4 יחידות

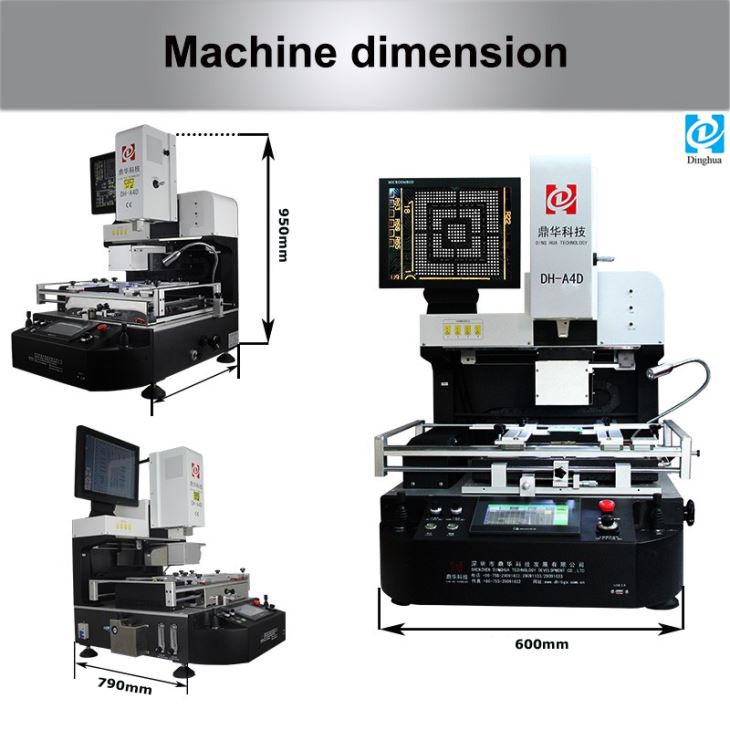

מֵמַד	790x60x950 מ"מ
משקל נטו	95 ק"ג

בַּקָשָׁה

1. מגוון שלם של יישומי עיבוד מחדש במרכזי שירות בקנה מידה בינוני וגדול, מערכות ניידות ורדיו מתכננות תיקון,

2. טלפונים ניידים, מחשבי כף יד, מחשבי כף יד, מחשבים ניידים, מחברות, ציוד רפואי נייד התקני LAN, צמתי רשת, צבא

3. מְשׁוּתָףציוד תקשורת וכו'.

2. ישים לתיקון כל מיני שבבים, כגון BGA, PGA, POP, BQFP, QFN, PLCC, TQFP,TSOP וכו' עם פח בעופרת וללא עופרת.

שירותים

1. במכירה מוקדמת, חינם להדגמה וייעוץ מידע, באתר או בווידאו.
2. יכול לספק וידאו תהליך או הדרכה לפני המשלוח, לפי הצורך שלך.
3. לאחר מכירה, עם צוות גיבוי טכני מקצועי חזק.

4. מציעים הנחות ענק עבור נפח הזמנות מסיבי או עבור הזמנות חוזרות.

5. אחריות: שנה אחת בחינם, ולקבלת עלות חלקים לשנים נוספות.

כיצד פועלת התחנה האוטומטית לעיבוד מחדש של BGA?

שאלות נפוצות

1. מה דעתך על החבילה? האם זה בטוח במהלך הלידה?

כל מכשירי LCD משופצים לטלפונים ניידים ארוזים בבטחה, על ידי קרטון עץ חזק סטנדרטי או קופסא קרטון עם קצף בפנים.

2. מהי דרך המשלוח? כמה ימים המכונה תגיע אלינו?

אנו נשלח את המכונה על ידי DHL, FedEx, UPS וכו' (שירות מדלת לדלת), בסביבות 5 ימים להגיע.

או בדרך אוויר לשדה התעופה שלך (שירות מדלת לשדה התעופה), בערך 3 ימים להגיע.

או דרך הים לנמל הימי, דרישת CBM מינימלית: 1 CBM, בערך 30 יום להגיע.

3. האם אתה מספק את האחריות? מה דעתך על שירות לאחר המכירה?

אחריות לשנה ללא תשלום עבור חלקי חילוף, תמיכה טכנית לכל החיים.

יש לנו צוות מקצועי לאחר המכירה, אם יש שאלה, סרטוני עוזר מסופקים גם בשירות לאחר המכירה.

4. מכונה זו קלה לתפעול? אם אין לי ניסיון, האם אני יכול גם להפעיל אותו היטב?

האם אתה מספק את המדריך למשתמש וסרטוני הפעלה כדי לתמוך בנו?

כן, המכונות שלנו מתוכננות לשימוש קל. בדרך כלל ייקח לך 2-3 שעות ללמוד כיצד לפעול, אם אתה טכנאי,זה יהיה הרבה יותר מהיר ללמוד. אנו נספק את המדריך למשתמש באנגלית בחינם, וסרטון הפעולה זמין.

5, אם אנחנו מגיעים למפעל שלך, אתה תספק הדרכה חינם?

כן, מוזמן בחום לבקר במפעל שלנו, נארגן עבורך את ההדרכה החינמית.

6. מהי דרך התשלום?

אנו מקבלים את תנאי התשלום: העברה בנקאית, ווסטרן יוניון, Money Gram, Paypal וכו'.

ישנם ארבעה סוגים בסיסיים של BGA: PBGA, CBGA, CCGA ו-TBGA, והחלק התחתון של החבילה הוא בדרך כלל

מחובר למערך כדורי הלחמה כמוצא קלט/פלט. המרווח הטיפוסי של מערכי כדורי ההלחמה בחבילות אלו הוא

1.0מ"מ, 1.27 מ"מ, 1.5 מ"מ.

רכיבי פח העופרת הנפוצים של כדורי ההלחמה הם בעיקר 63Sn/37Pb ו-90Pb/10Sn. התקנים משתנים מחברה לחברהחֶברָה. מנקודת המבט של טכנולוגיית הרכבה של BGA, ל-BGA מאפיינים מעולים יותר ממכשירי QFP, אשרמתבטא בעיקר בעובדה שלמכשירי BGA יש דרישות פחות מחמירות לדיוק הרכבה. ההיסט של הרפידה הוא כמועד 50%, וניתן לתקן את מיקום המכשיר באופן אוטומטי עקב מתח הפנים של ההלחמה. המצב הזההוכח כי יון ברור למדי על ידי ניסויים. שנית, ל-BGA כבר אין בעיה של עיוות פינים דומה לזהל-QFP והתקנים אחרים, ול-BGA יש גם מישוריות טובה יותר מאשר ל-QFP ולהתקנים אחרים, ומרווח היציאה שלו גדול בהרבהמזה של QFP, אשר יכול להפחית באופן משמעותי הלחמה הדבק פגמים בהדפסה להוביל לבעיה של "גישור" של מפרקי הלחמה;

בנוסף, ל-BGA מאפיינים חשמליים ותרמיים טובים, כמו גם צפיפות חיבור גבוהה. החיסרון העיקרישל BGA הוא שקשה לזהות ולתקן חיבורי הלחמה, ודרישות האמינות של חיבורי הלחמה הן קפדניות יחסית,מה שמגביל את היישום של התקני BGA בתחומים רבים.
