מכונת BGA לנייד

מכונת BGA לנייד



תחנת עיבוד מחדש של BGA גם מכונת תיקון SMT, הבסיס של המכונה הוא: שימוש באוויר חם ו

שיטת חימום היברידי אינפרא אדום, טכנולוגיית מיקום יישור אופטי להשגת המשולב

עיבוד מחדש של פירוק שבב BGA, הרכבה וריתוך אוטומטי.



הישארות קדימה בעולם המהיר של טלפונים סלולריים ואלקטרוניקה דורשת הצטיידות

הכלים העדכניים והמתקדמים ביותר. אחד מהכלים הללו הוא מכונת BGA לתיקון טלפונים סלולריים.
BGA ראשי תיבות של Ball Grid Array, שהיא חבילה המשמשת למעגלים משולבים בטלפונים סלולריים ואחרים

אֶלֶקטרוֹנִיקָה. טכנולוגיות מורכבות אלו דורשות מכונות מיוחדות לתיקון ותחזוקה נאותים,

וכאן נכנסות לתמונה מכונות BGA.

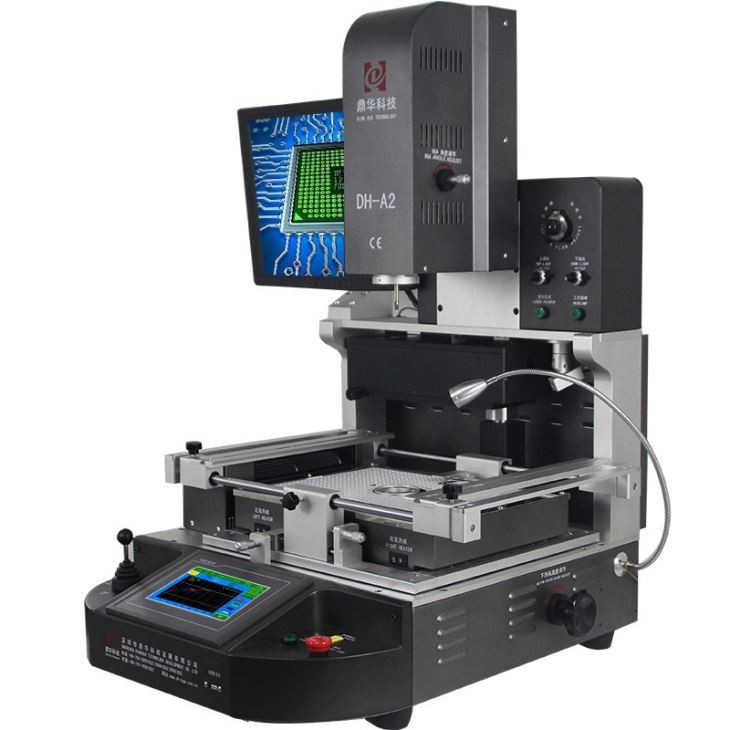

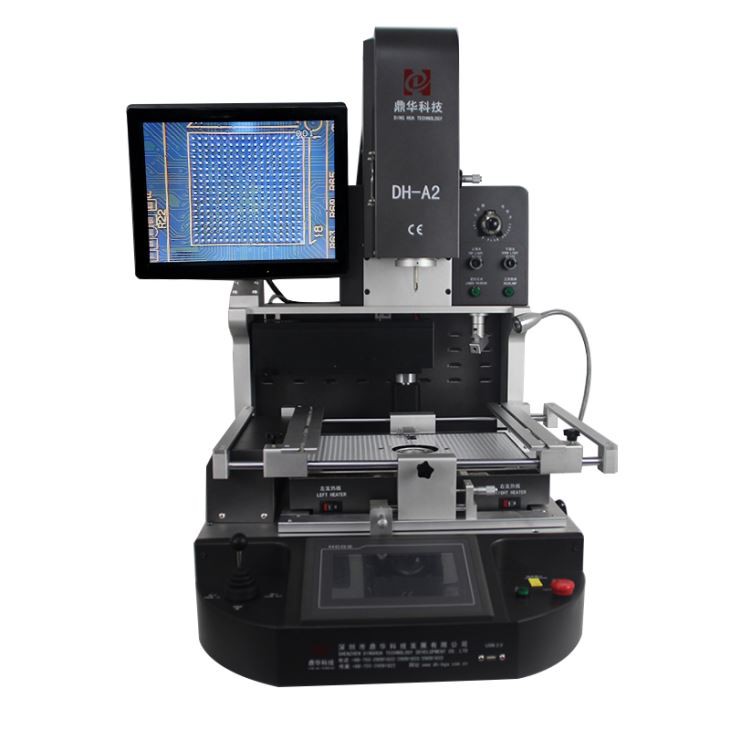

תחנת העיבוד מחדש של BGA DH-A2, תצוגות וחלקים שונים

מכונות BGA תוכננו במיוחד לתיקון והחלפה של רכיבי BGA בטלפונים ניידים.

הם משתמשים במערכת חימום וקירור מתוחכמת כדי להסיר רכיבים שנכשלו ולהתקין חדשים

בצורה חלקה.



תחנת תיקון SMT DH-A2 יכולה לשמש לאחסון, טלפון נייד, מחשב ומולטימדיה וממירים, למרות הגנה וחלל, וכו '.



1. יישום של מכונת BGA לנייד

כדי להלחים אוטומטית, הרם, החלף והלחמה מסוג אחר של שבבים:

BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP,PBGA,CPGA,LED שבבי, וכן הלאה.



2. תכונות המוצר של מכונת BGA לנייד

* יש לו תוחלת חיים יציבה וארוכה (נועד ל-15 שנים בשימוש)

* זה יכול לתקן לוחות אם שונים עם שיעור הצלחה גבוה

* זה היה מבוקר קפדני בטמפרטורת חימום וקירור

* יש לו מערכת יישור אופטית: הרכבה מדויקת בטווח של 0.01 מ"מ

* זה קל לתפעול. כל אחד יכול ללמוד להשתמש בו תוך 30 דקות.

אין צורך במיומנות מיוחדת.



3. מפרט שלמכונת BGA לנייד



ספק כוח	110~240V 50/60Hz
קצב הספק	5400W
רמה אוטומטית	הלחמה, הלחמה, איסוף והחלפה,
CCD אופטי	ראייה מפוצלת, יצירת נקודות המצולמות על מסך הצג
ספק כוח	Meanwell (TW)
מרווח שבבים	0.15 מ"מ

מסך מגע	עקומות טמפרטורה בזמן אמת
גודל PCBA זמין	10*10~400*420 מ"מ
גודל שבב	1*1~80*80 מ"מ
מִשׁקָל	בערך 74 ק"ג
אריזה מעמעמת	82*77*82 ס"מ



4. פרטים שלמכונת BGA לנייד

היתרונות של שימוש במכונת BGA לתיקון טלפונים הם רבים. ראשית, זה חוסך זמן ואנרגיה

על ידי הפחתת הצורך בעבודת כפיים. באמצעות שיטות מסורתיות, טכנאים היו משתמשים באקדח חום

להמיס ולהסיר רכיבי BGA, מה שדורש יד יציבה והרבה תרגול.

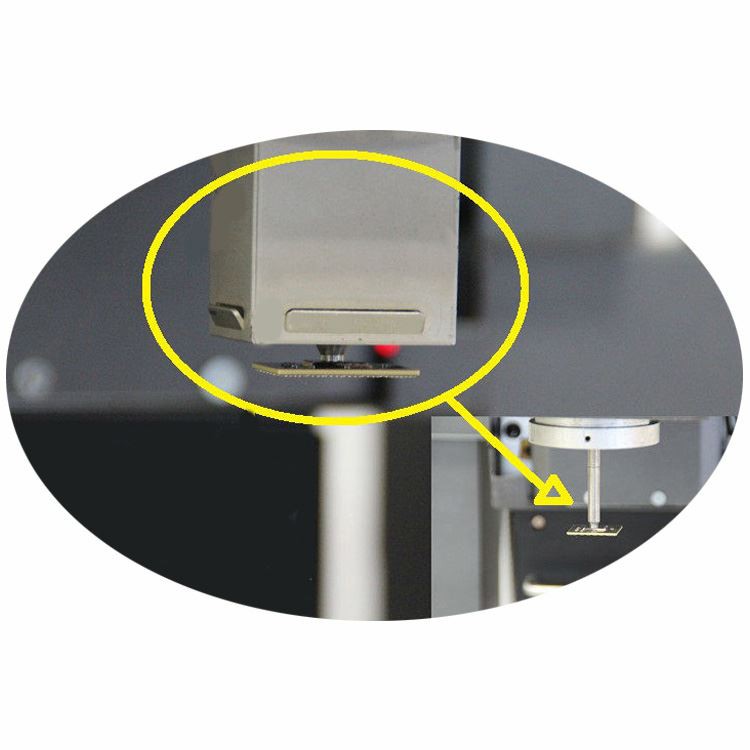

1. אוויר חם עליון ומוצץ ואקום מותקנים יחד, אשר קולט בנוחות שבב/רכיב עבוריישור.

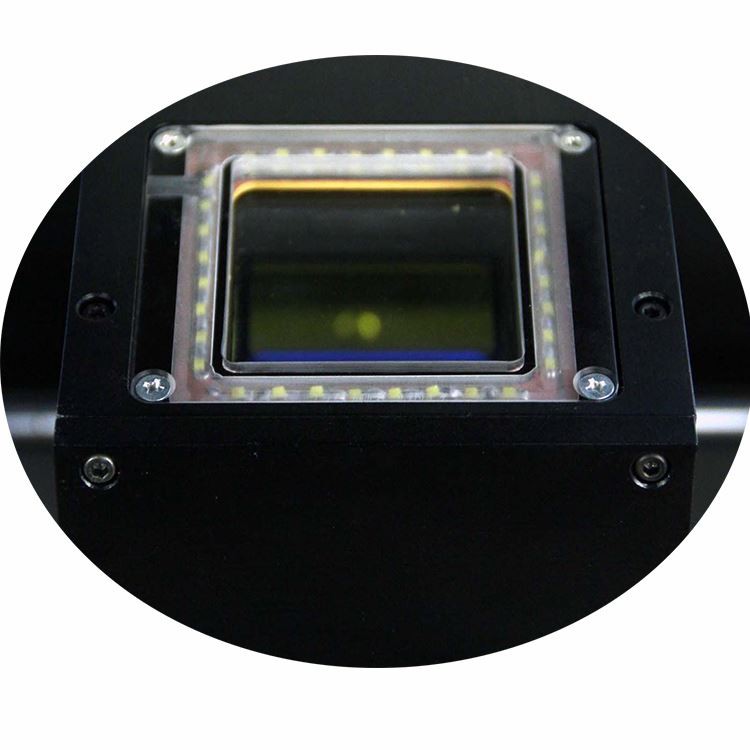

2. CCD אופטי עם ראייה מפוצלת עבור אותן נקודות על שבב לעומת לוח אם המצולם על מסך צג.

השקעה במכונת BGA לתיקון טלפונים סלולריים יכולה להיות מחליף משחק עבור העסק שלך.

על ידי ייעול תהליך התיקון ושיפור איכות התיקונים שלך, אתה יכול להגדיל

שביעות רצון לקוחות והגדלת העסק שלך.

3. מסך התצוגה של שבב (BGA,IC,POP ו-SMT וכו') לעומת נקודות מיושרות של לוח האם התואמים שלולפני ההלחמה.

בנוסף, מכונות BGA מספקות דיוק ודיוק גבוהים יותר, מה שמשפר את איכות התיקונים.





4. 3 אזורי חימום, אזורי אוויר חם עליון, אויר חם תחתון וחימום מוקדם IR, שניתן להשתמש בהם עבור קטנים עד

לוח אם של אייפון, גם, עד לוחות מחשב וטלוויזיה, וכו'.

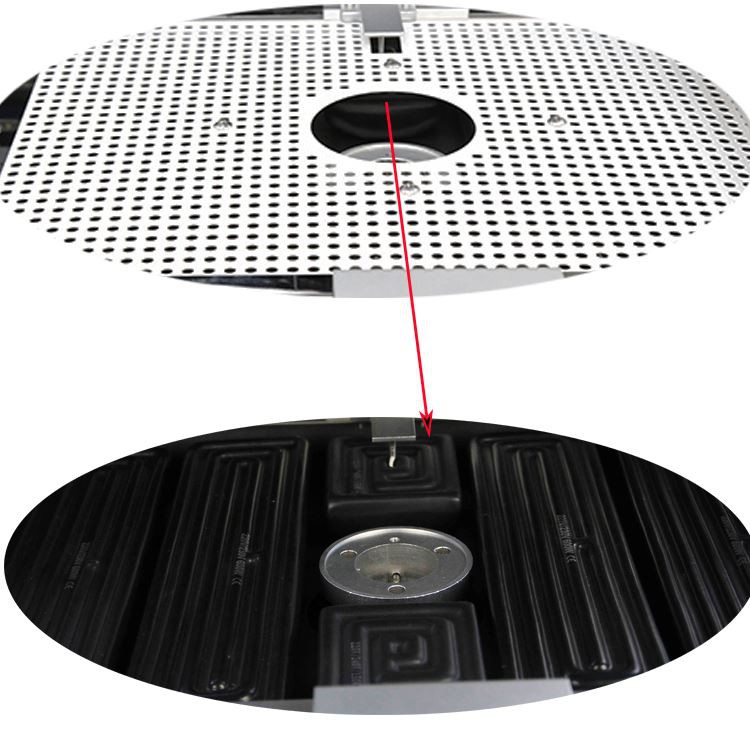

5. אזור חימום מוקדם IR מכוסה רשת פלדה, מה שהופך את גופי החימום לאחידים ובטוחים יותר.





6. ממשק תפעול להגדרת זמן וטמפרטורה, ניתן לאחסן פרופילי טמפרטורה ככל

50,000 קבוצות.

לעומת זאת, ניתן לתכנת מכונות BGA להפוך את התהליך כולו לאוטומטיות, לחסוך זמן ולהפחית

הסיכון לטעויות יקרות.









5. למה לבחור במכונת ה-BGA שלנו לנייד?

לסיכום, אם אתם מנהלים עסק לתיקון טלפונים ניידים או מחפשים להיכנס לתעשייה,

השקעה במכונת BGA היא צעד נבון. עם הטכנולוגיה המתקדמת שלה ויעיל

תהליך, זה יכול לקחת את העסק שלך לשלב הבא.



6. תעודת תחנת עיבוד מחדש של BGA

תעודות UL, E-MARK, CCC, FCC, CE ROHS. בינתיים, כדי לשפר ולשכלל את מערכת האיכות,

Dinghua עבר הסמכת ביקורת באתר ISO, GMP, FCCA, C-TPAT.

7. אריזה ומשלוח של תחנת עיבוד מחדש של BGA



8. משלוח למכונת BGA לנייד

DHL, TNT, FEDEX, SF, הובלה ימית וקווים מיוחדים אחרים, וכו '. אם אתה רוצה עוד מונח משלוח,

אנא ספר לנו.אנחנו נתמוך בך.



9. תנאי תשלום

העברה בנקאית, ווסטרן יוניון, כרטיס אשראי.

אנא ספר לנו אם אתה זקוק לתמיכה אחרת.

10. מדריך הפעלה למכונת BGA לנייד DH-A2

11. הידע הרלוונטי למכונת BGA למובייל

תיאור השיטה הבסיסית לשימוש בתחנת העיבוד מחדש של BGA לצורך ביטול הלחמה:

1. הכנה לתיקון: עבור שבב BGA לתיקון, קבע את פיית האוויר שבה יש להשתמש.

2. קבעו את טמפרטורת ההלחמה ואחסנו אותה כך שניתן יהיה להתקשר אליה ישירות עם תיקון מאוחר יותר.

3. עבור למצב פירוק בממשק מסך המגע, לחץ על כפתור התיקון, ראש החימום

ירד אוטומטית כדי לחמם את שבב BGA.

4. לאחר סיום קו עקומת הטמפרטורה של תחנת העבודה מחדש, פיית היניקה תבחר אוטומטית

למעלה את שבב ה-BGA, ואז ראש המיקום ישאב את ה-BGA למיקום ההתחלתי. המפעיל יכול לכלול

חבר את שבב BGA עם קופסת החומר. פירוק ההלחמה הושלם.

זוהי השיטה של ​​ביטול הלחמה באמצעות תחנת העיבוד מחדש של BGA. זה לא קשה להשתמש בהלחמה למיקום

וריתוך. יש לנו את חוברת ההוראות, התקליטור והמכונה שנשלחו אליכם ביחד, פשוט עקוב אחר ההוראות

ידני, אם זה נוח, אתה יכול גם ללמוד בחברה שלנו בחינם. כמובן, אנו מספקים גם הוראת וידאו

הדרכה לחו"ל וכדומה.
